Sensorsysteem voor nauwkeurige kleurmeting onder druk in de extruder

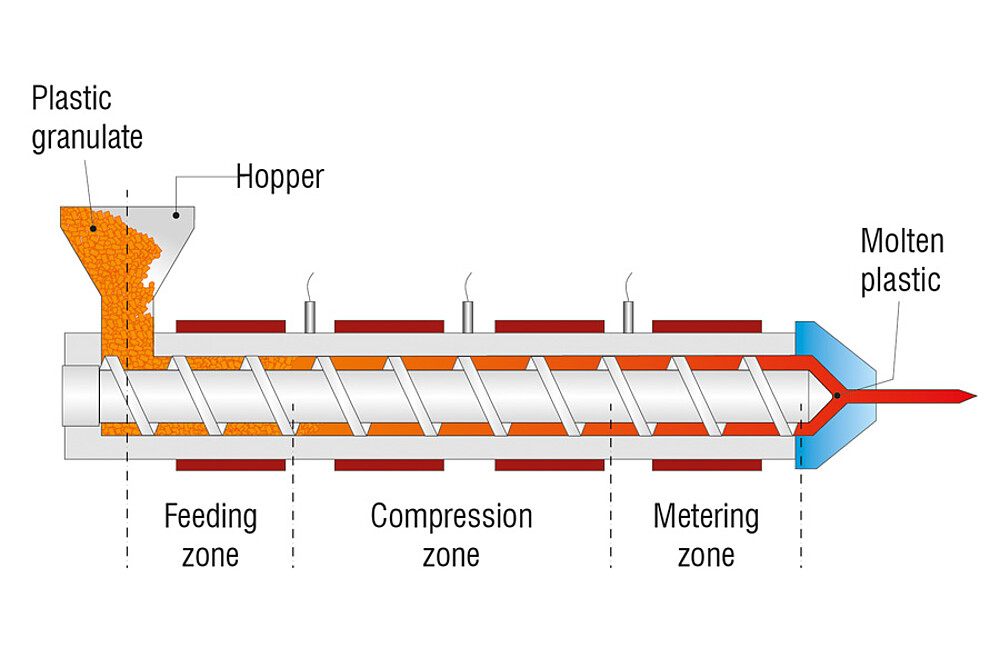

Tijdens de productie van vaste of viskeuze massa's zoals gelatine, siroop en kunststoffen, wordt de massa continu samengeperst in de extruder en er als streng (extrudaat) uitgeperst.
Bij het extruderen is het belangrijk dat het materiaal niet te heet wordt, want dat leidt tot ongewenste verkleuring (verbranding). Daarom wordt de kleur rechtstreeks gemeten op verschillende punten in de extruder. Dit kan in transmissie voor transparante massa's zoals gelatine of in reflectie voor ondoorzichtige massa's zoals plastic.
De toepassing wordt opgelost met een CFS4-T150-P200 reflectiesensor of een CFS3-T150-P200 transmissiesensor, die rechtstreeks in de extruder worden geïnstalleerd. De CFS4-S-E-T250 reflectiesensor is ook verkrijgbaar in M12-uitvoering. Hier wordt de kleur van het mengsel rechtstreeks gemeten op de binnenwand van de extruder bij een druk tot < 200 bar en < 250 °C. De meetresultaten worden verder verwerkt voor procesbesturing.
De slimme en nauwkeurige kleurensensoren uit de colorSENSOR-serie van Micro-Epsilon worden gekenmerkt door hun hoge kleurnauwkeurigheid en herhaalbaarheid. Ze zijn bedoeld voor 100% inline bewaking, omdat ze zelfs de kleinste kleurverschillen nauwkeurig detecteren en onmiddellijk ingrijpen tijdens bedrijf mogelijk maken. U kunt tot 320 kleuren in 254 kleurgroepen inleren. De bediening is intuïtief via de webgebaseerde interface. Het aantrekkelijke sensorsysteem voor nauwkeurige kleurmeting in de extruder (artikelnummer 10235604, 10235605 en 10235606) bestaat uit de CFO200 controller en een CFS4-T150-P200, CFS3-T150-P200 of CFS4-S-E-T250 sensor. Deze combinatie overtuigt door zowel de hoge nauwkeurigheid als de aantrekkelijke prijs-prestatieverhouding.

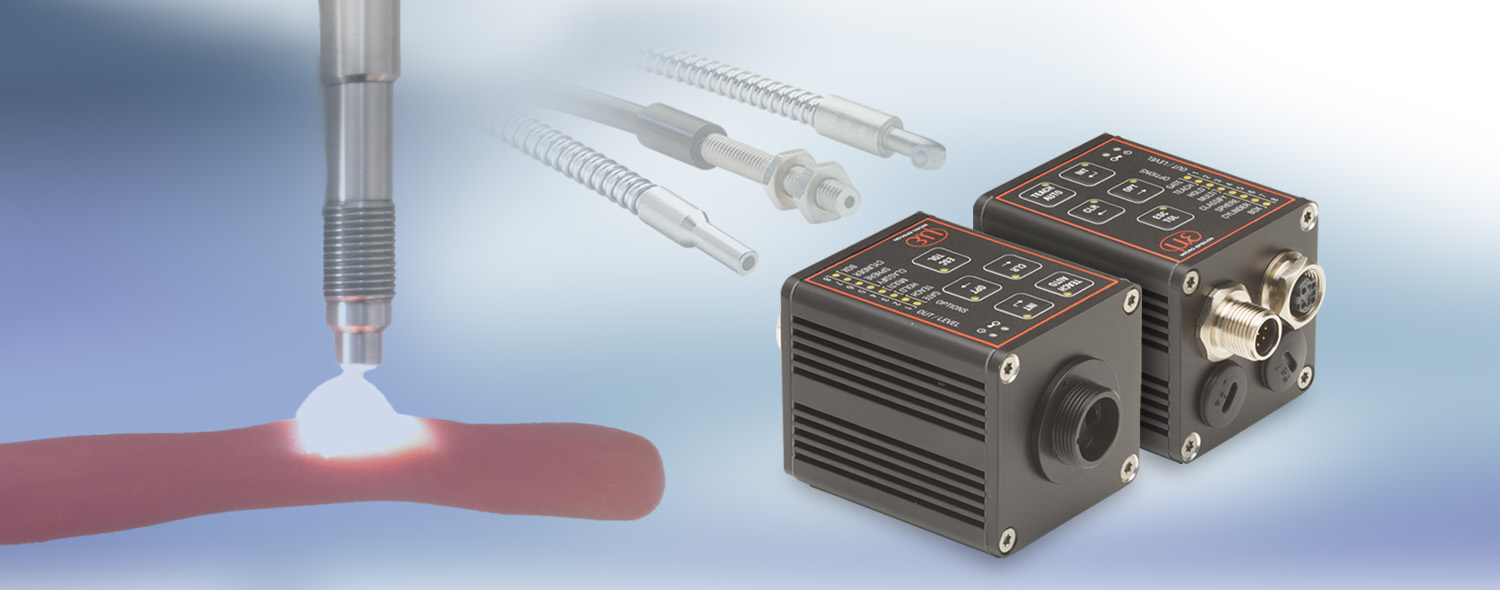

Systeemontwerp
- Controller: colorSENSOR CFO200
- Reflectiesensor: CFS4-T150-P200 (20UNF)
- Transmissiesensor: CFS3-T150-P200 (20UNF)
- Reflectiesensor: CFS4-S-E-T250 (M12)
Voordelen:
- Sensoren direct in de extruder met
½
"-20UNF of M12 passend - Drukbestendig < 200 bar
- Temperatuurbestendig < 250 °C
- Hoge herhaalbaarheid ΔE < 0.3
- Multi-leerfunctie en vorming van kleurgroepen
- Moderne, gebruiksvriendelijke webinterface
- Hoge kleurnauwkeurigheid
- Snelle en eenvoudige integratie van het systeem, zelfs in bestaande systemen
