Sensoren
Voor de werking van de colorSENSOR CFO-controller zijn sensoren vereist die op het meetpunt worden gebruikt. Afhankelijk van de meettaak kunnen de sensoren individueel worden gecombineerd. Bovendien worden deze hoogwaardige sensoren met glasvezeloptiek gekenmerkt door kleine inbouwmaten en robuuste materialen. Dit maakt ze met name geschikt voor mechanische belasting en zware omgevingsomstandigheden, zoals hoge temperaturen. Aangezien de sensorkop slechts weinig ruimte inneemt, kan de sensor ook in krappe ruimtes worden gebruikt.

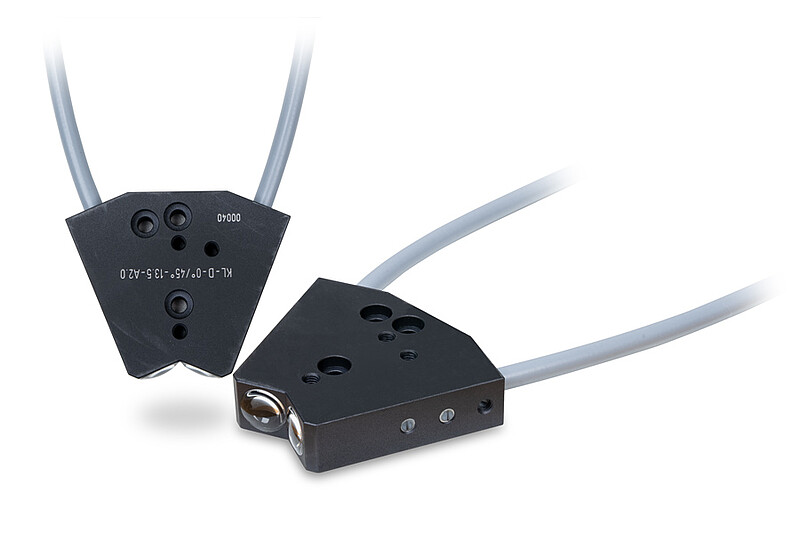

De verlichting van de CFS1 onder een hoek maakt een punctuele verlichting van het meetobject mogelijk zonder hierbij het oppervlak te beïnvloeden. Op deze manier wordt alleen het diffuus gereflecteerde deel van de oppervlaktekleur gedetecteerd. De meetopstelling is het meest geschikt voor hoogglanzende en diffuus reflecterende oppervlakken, omdat de directe reflectie (oppervlakteglans) de meting niet beïnvloedt.
- Voor effen kleuren, antireflectiecoating of chroomkleuren
- Voor hoogglanzende oppervlakken, diffuse reflectie zonder glans
- Max. werkafstand 125 mm (bij reflecterende oppervlakken)
- Zeer nauwkeurige positionering van het detectiepunt

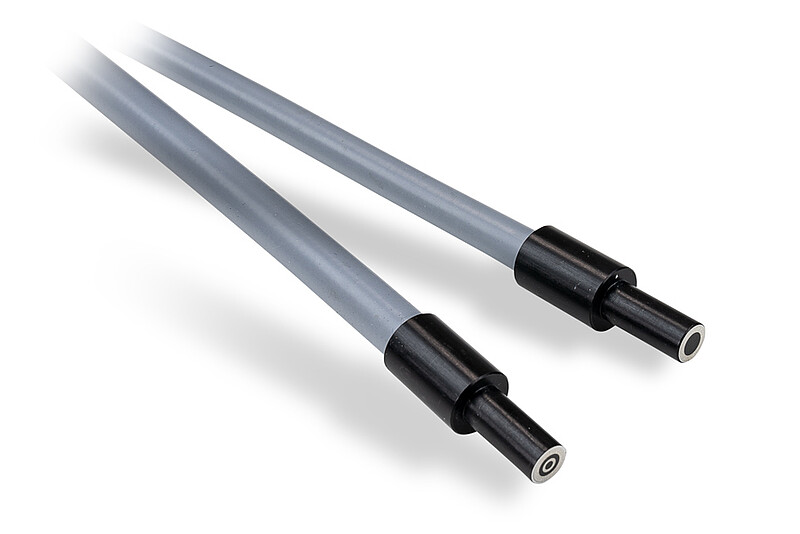

In combinatie met de prestaties van de CFO-controllers biedt de ringverlichting een nog grotere nauwkeurigheid dankzij een uniforme verlichting. Deze compacte combinatie is universeel inzetbaar, maar ook geschikt voor speciale oplossingen (klantspecifieke aanpassingen). De homogene verlichting biedt met name voordelen op sterk gestructureerde of glanzende metaalachtige oppervlakken en zorgt voor de hoogste nauwkeurigheid bij kleuronderscheid, bijvoorbeeld van wittinten.
- Voor textiel, papier, metallic-verf, zand, granulaat of masterbatch
- Voor oppervlakken met structuur of metaalachtige effect
- Homogene verlichting van het meetpunt
- Max. werkafstand 100 mm (bij reflecterende oppervlakken)
- Zeer nauwkeurige positionering van het detectiepunt

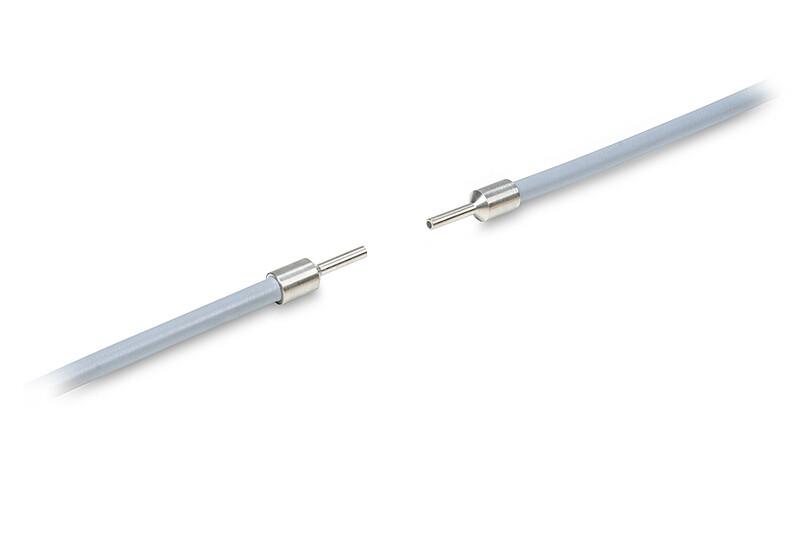

De transmissiesensor kan worden gebruikt voor het meten van transparante en doorschijnende producten zoals filters, films en optische lenzen. De meetopstelling in uitgezonden licht 180°: 0° zorgt voor nog meer nauwkeurigheid in combinatie met de prestaties van de CFO-controllers. Hierbij heeft de afstandsvariatie tussen het testobject en de ontvanger of belichting geen merkbare invloed op het meetresultaat. De transmissiesensor is universeel inzetbaar, maar ook geschikt voor speciale oplossingen (klantspecifieke aanpassingen).
- Voor films, glas, doorschijnende vloeistoffen, PET of filterflessen
- Voor transparante oppervlakken
- Max. afstand tussen ontvanger en zender: 40 mm
- Geen exacte positionering nodig

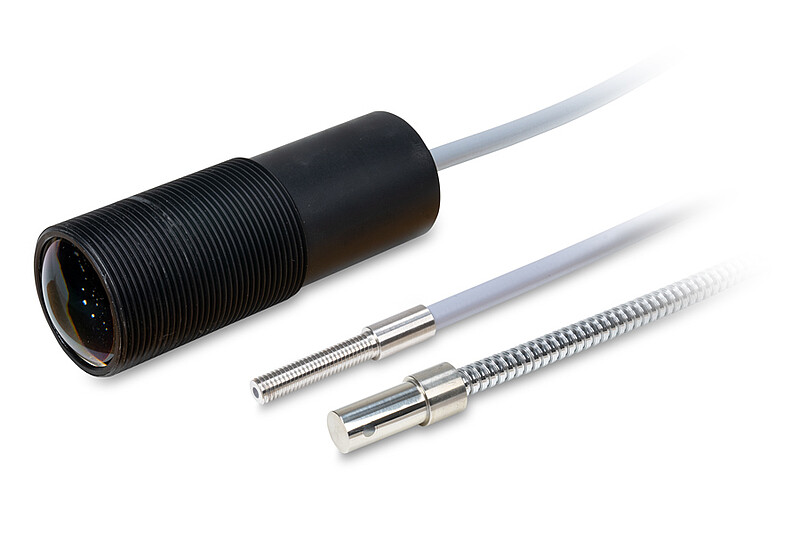

De reflexsensor, in combinatie met de prestaties van de CFO-controllers, zorgt voor een nog nauwkeuriger onderscheid van de oppervlakte-eigenschappen van materialen. De meetopstelling in de reflectiesensor van de zender en ontvanger in 0°: 0° maakt kwaliteitscontrole mogelijk, niet alleen op basis van kleur, maar ook in combinatie met de reflectie-eigenschappen van het productoppervlak. Dit is bijvoorbeeld nodig bij het sorteren van verschillende materialen zoals RVS, staal, tin, zink, aluminium, messing, goud of andere gekleurde onderdelen.
- Voor metalen, kunststofonderdelen, schroefdraadborging, coating, verpakkingen
- Voor individuele oppervlakken, directe reflectie incl. glans
- Onderdeeldetectie, sorteertaken, aanwezigheidscontrole, kleurcontrole
- Detectie van de kleinste objecten vanaf 0,8 mm
- Werkafstand > 300 mm (voor reflecterende oppervlakken)
