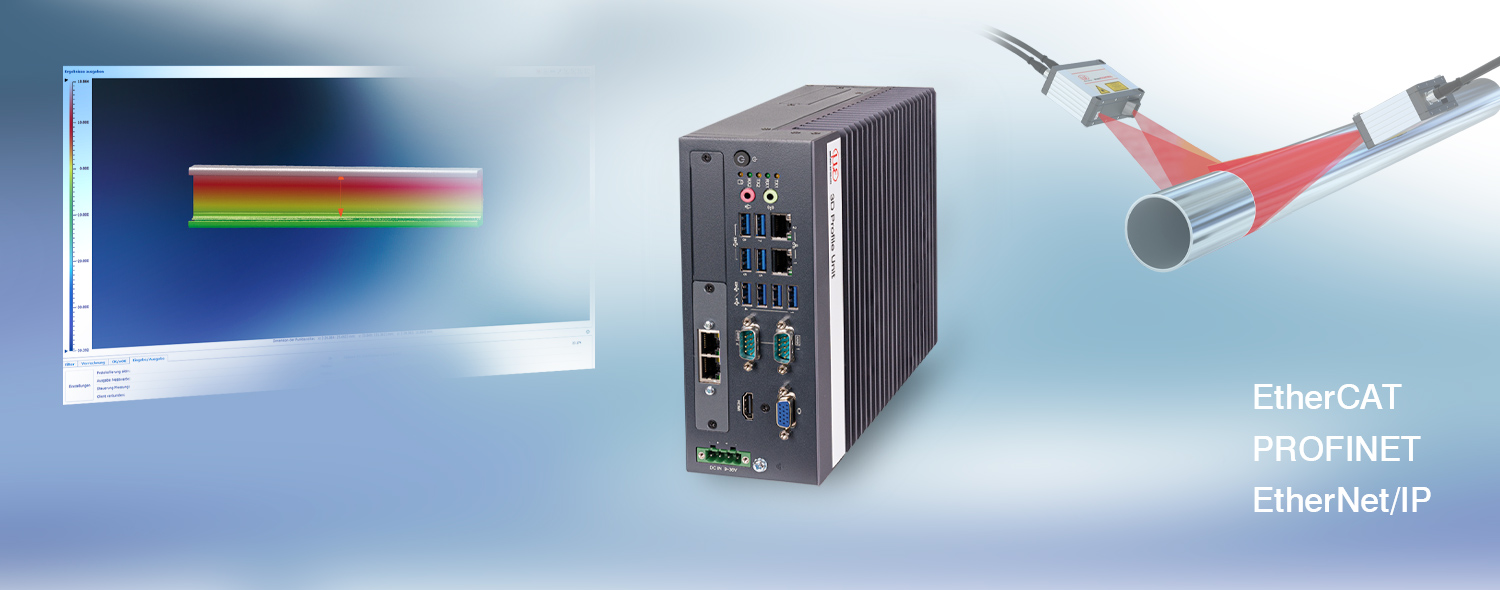

3D Profile Unit – slimme 3D-evaluatie en resultaatuitvoer van samengevoegde 2D/3D-profielgegevens

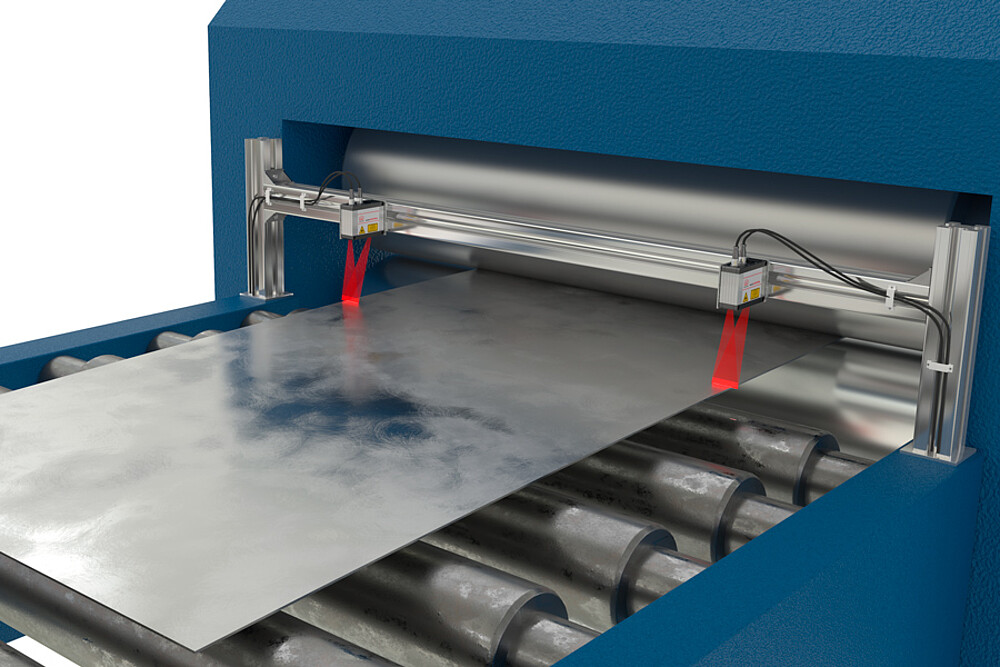

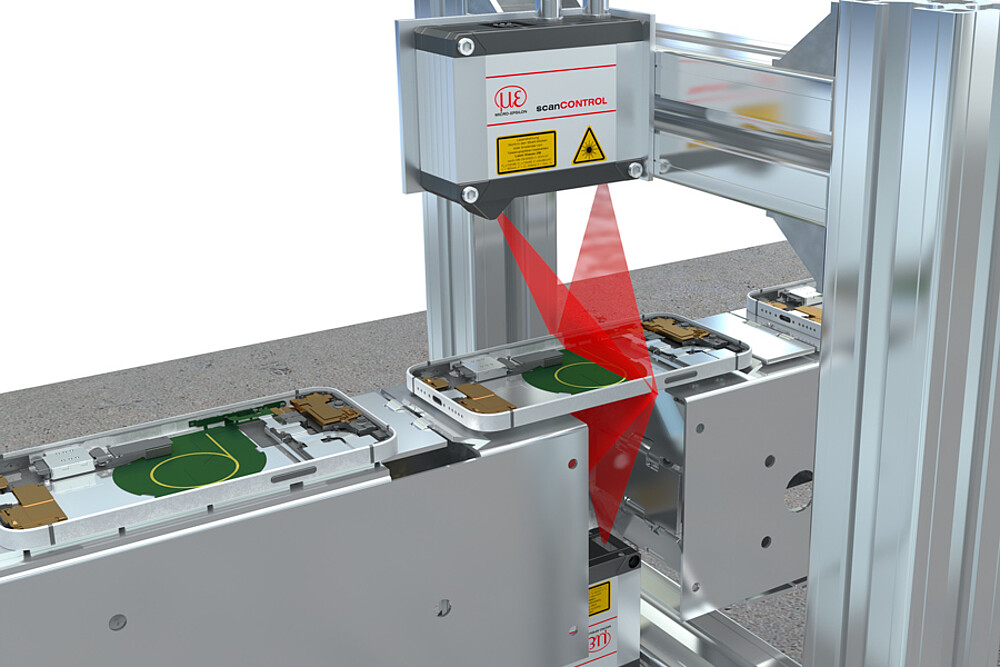

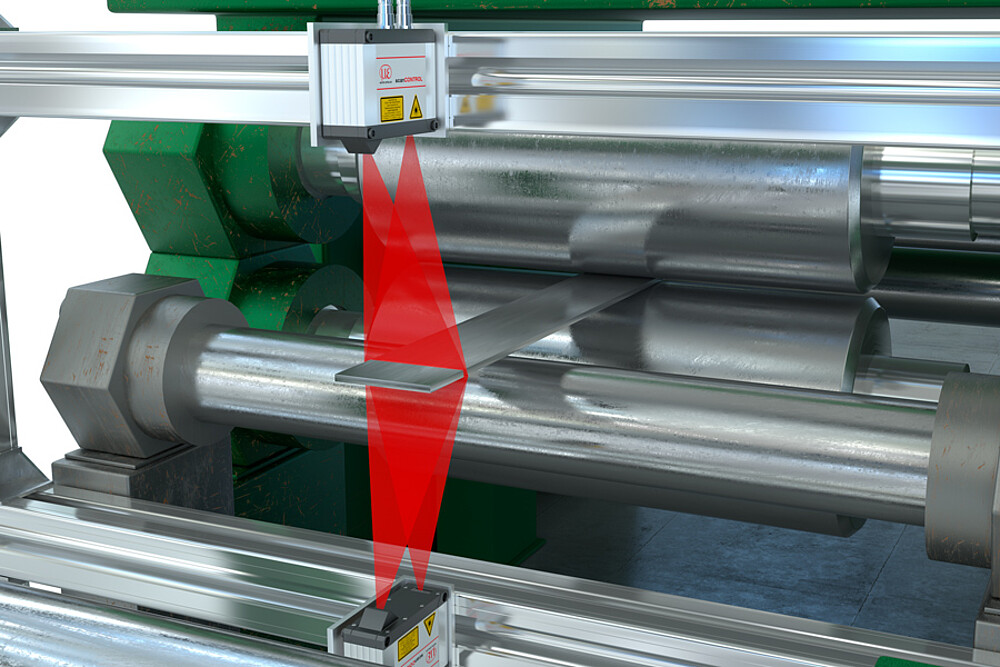

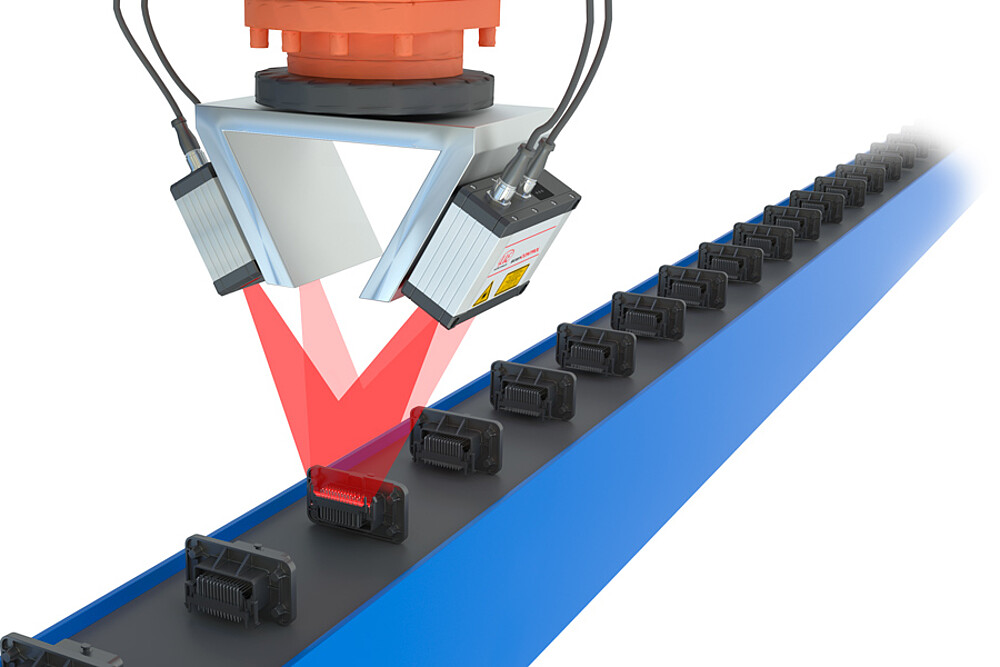

De 3D Profile Unit maakt de berekening van meerdere individuele profielen van scanCONTROL 30xx-sensoren in een gemeenschappelijk coördinatensysteem mogelijk. Zo kan er een samengesteld 2D-profiel of een samengestelde 3D-puntenwolk worden gegenereerd. Zo is het mogelijk om verschillende geometrieën te detecteren, meetbereiken uit te breiden en diktemetingen uit te voeren. De exacte toewijzing van de positie van de sensor aan de positie van het meetobject kan worden uitgevoerd via de geïntegreerde encoder-ingangen.
De evaluatie van de gegevens en de parametrering van het systeem kunnen in de 3DInspect-software worden geïmplementeerd. De 3D Profile Unit-controller beschikt over een geïntegreerde evaluatiefunctie in combinatie met de Industrieel Ethernet-verbinding, waardoor de applicatie kan worden aangestuurd en meetwaarden naar een PLC kunnen worden gestuurd. De 3D Profile Unit-controller kan als alternatief ook worden geïntegreerd in gangbare beeldverwerkingsprogramma's via GigE Vision en fungeert als leverancier van ruwe gegevens.
Kenmerken
- Profielsamenvoeging van maximaal 2 laserscanners
- Integratie in GigE Vision als leverancier van ruwe gegevens
- Industriële Ethernet-aansluiting voor besturing en overdracht van meetwaarden
- Evaluatie van samengestelde 2D-doorsneden of 3D-puntenwolken mogelijk
- Automatische registratie dankzij Micro-Epsilon-registratiedoelen
- Compatibel met alle scanCONTROL 30xx-sensoren
3DInspect: Krachtige software voor alle Micro-Epsilon 3D-sensoren

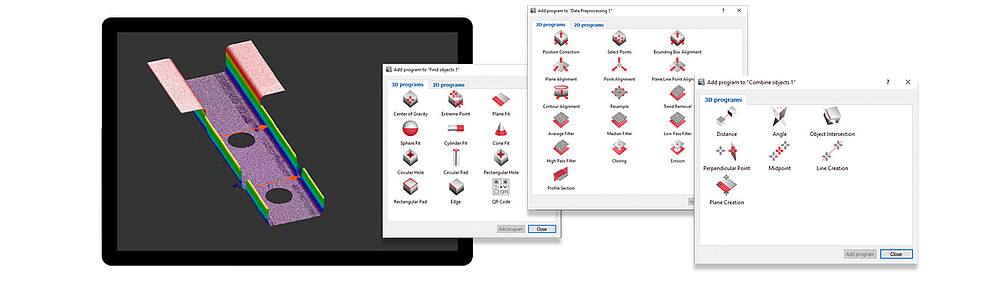

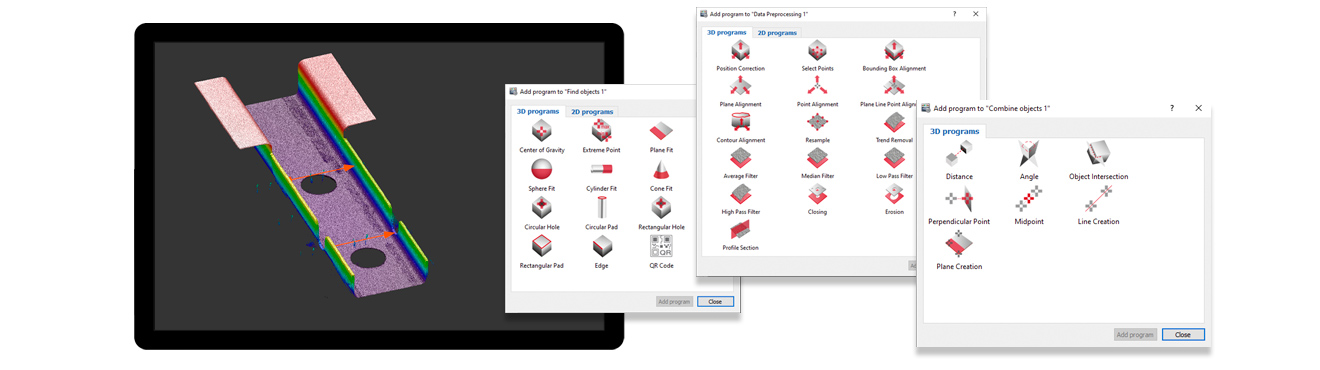

3DInspect is een gestandaardiseerde en gebruiksvriendelijke softwaretool voor de 3D Profile Unit. Met deze software kunt u de 3D Profile Unit rechtstreeks parametreren en de gemeten gegevens registreren. Krachtige tools maken het uitlijnen en filteren van puntenwolken, intuïtieve detectie en selectie van relevante gebieden en programmacombinatie mogelijk. De 3D-puntenwolken kunnen naar wens worden verwerkt en meetwaarden kunnen naar de controller worden uitgevoerd.
Generatie en overdracht van samengevoegde 2D/3D-profielgegevens: 3DPU-X

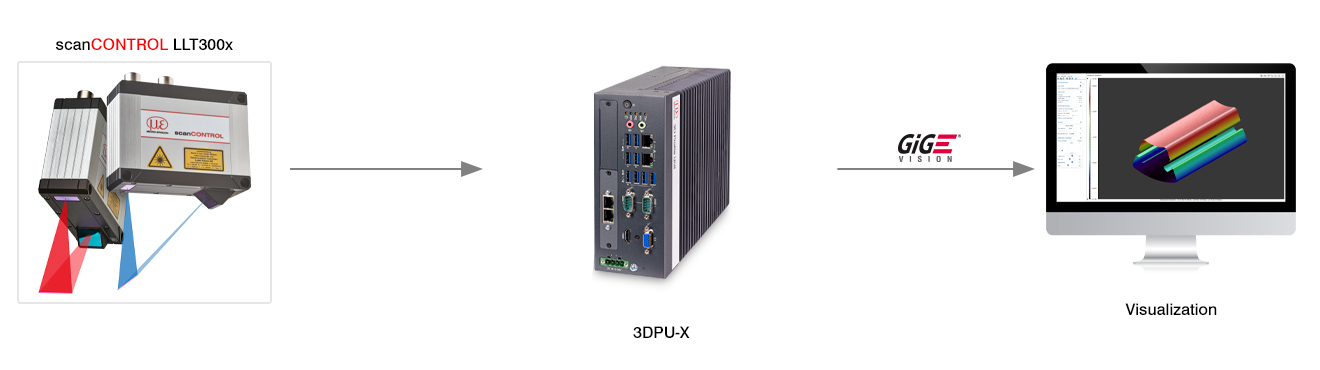

3DPU-X is een systeem dat de profielgegevens van verschillende scanCONTROL-sensoren omzet in een gemeenschappelijk coördinatensysteem en deze via GigE Vision beschikbaar stelt als 2D-profielen/3D-puntenwolken.
Directe integratie in beeldverwerkings- en 3D-software | Communicatie met alle GigE Vision-clients | Overdracht van profielgegevens of 3D-puntenwolken
Slimme 3D-evaluatie en resultaatuitvoer van samengevoegde 2D/3D-profielgegevens: 3DPU-X/IE

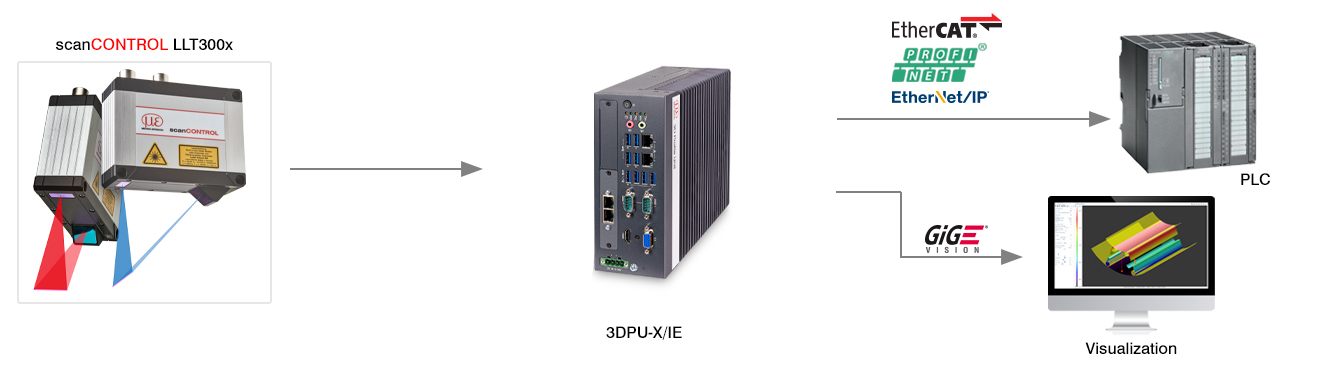

3DPU-X/IE is een systeem dat de profielgegevens van meerdere scanCONTROL-sensoren omzet in een gemeenschappelijk coördinatensysteem, de 2D-profielen / 3D-puntenwolken evalueert en de meetwaarden via geïntegreerde veldbusinterfaces beschikbaar stelt, bijvoorbeeld als goed of slecht resultaten.
Geïntegreerde evaluatie en configuratie via 3DInspect | Industriële Ethernet-interface voor besturing en overdracht van meetwaarden | Overdracht van meetwaarden en meetresultaten
Micro-Epsilon registratiedoelen voor automatische registratie

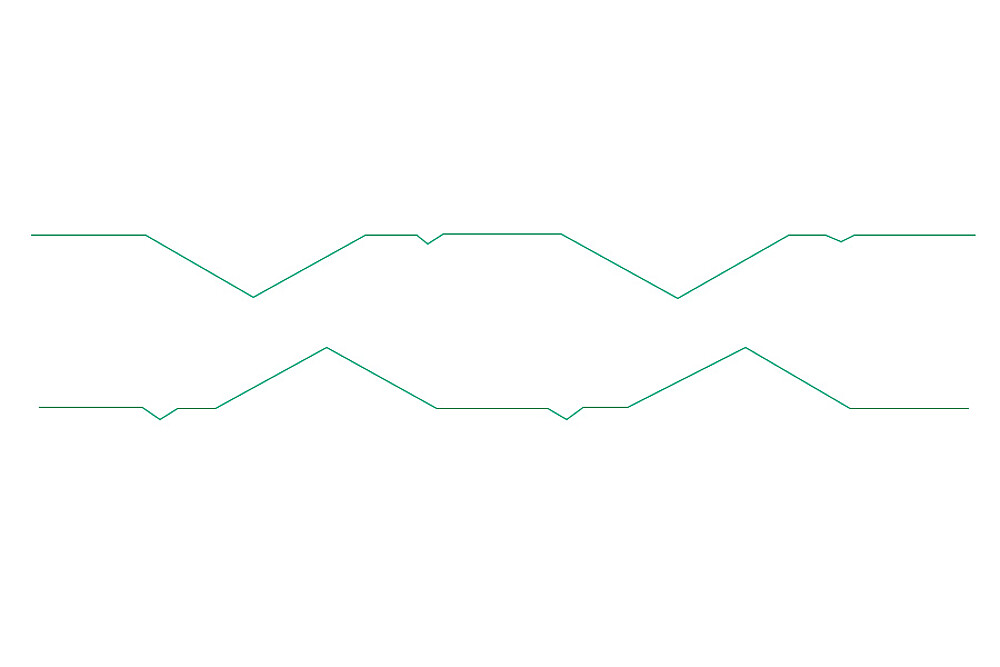

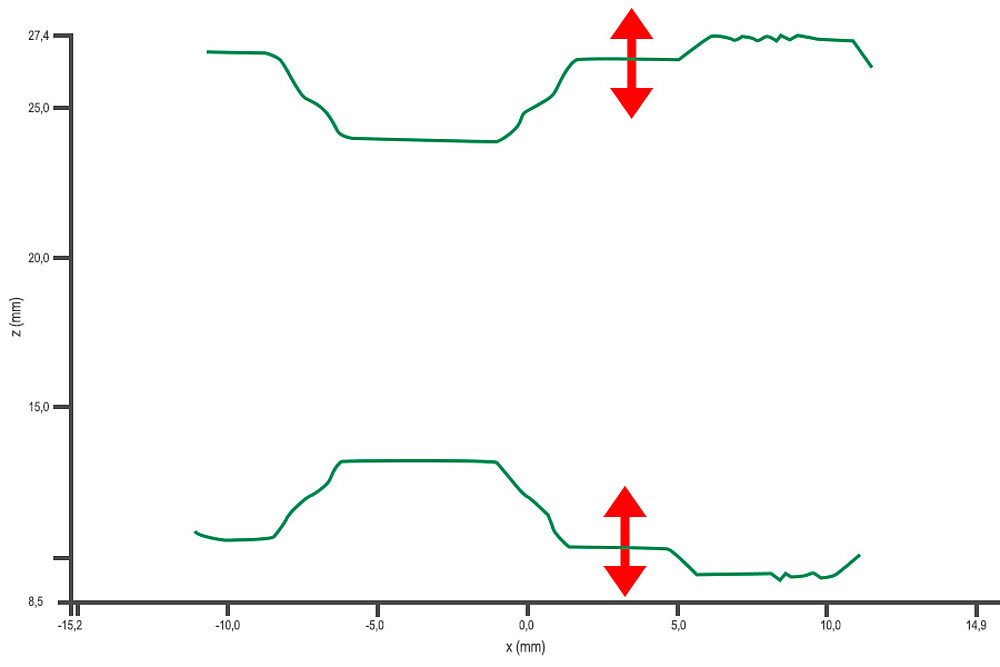

Bij multi-sensorregistratie wordt de positie van elke individuele scanCONTROL-sensor bepaald en overgebracht naar een gemeenschappelijk coördinatensysteem. Registratie brengt de individuele sensorwaarden tijdens het instelproces in een gemeenschappelijk coördinatensysteem.

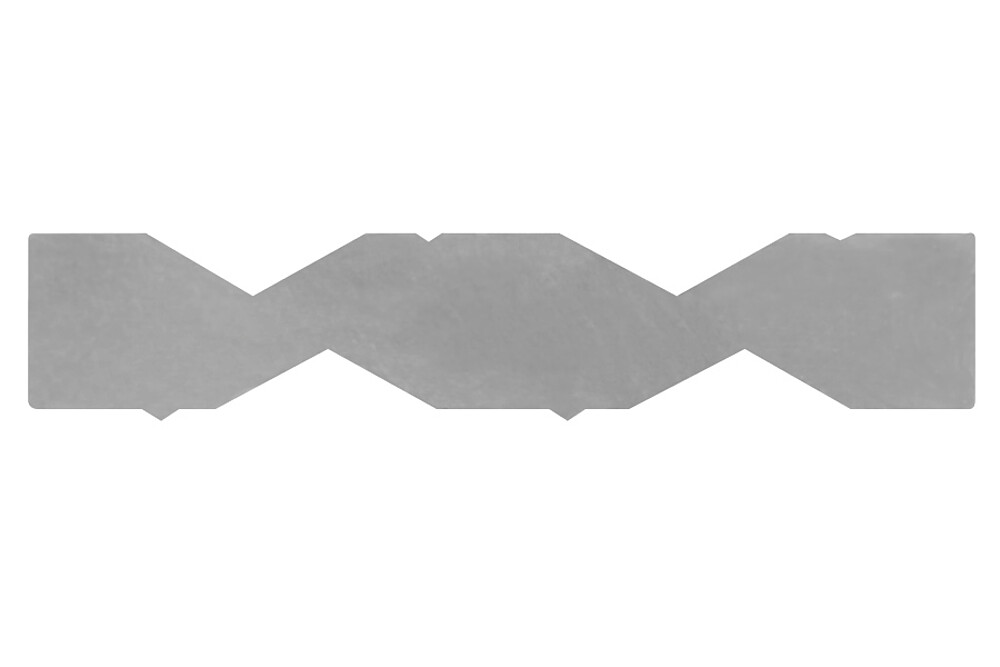

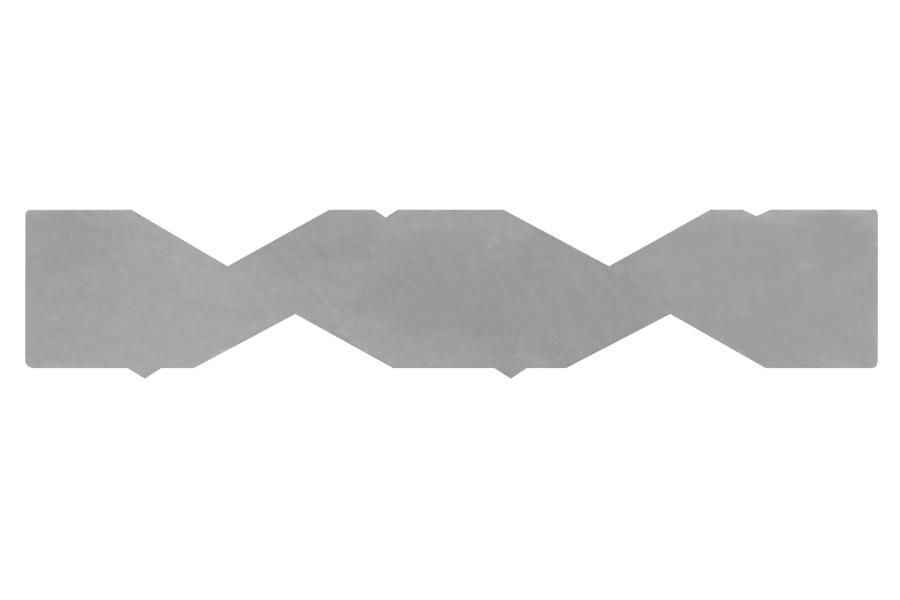

Micro-Epsilon biedt een individueel registratiedoel voor elk meetbereik van de scanCONTROL-sensoren en voor elke meetopstelling. Er kan een speciaal registratiedoel worden ontworpen voor individuele configuraties en meetopstellingen. De sensoren kunnen ook zonder registratiedoel worden geregistreerd met behulp van een gouden monster.
