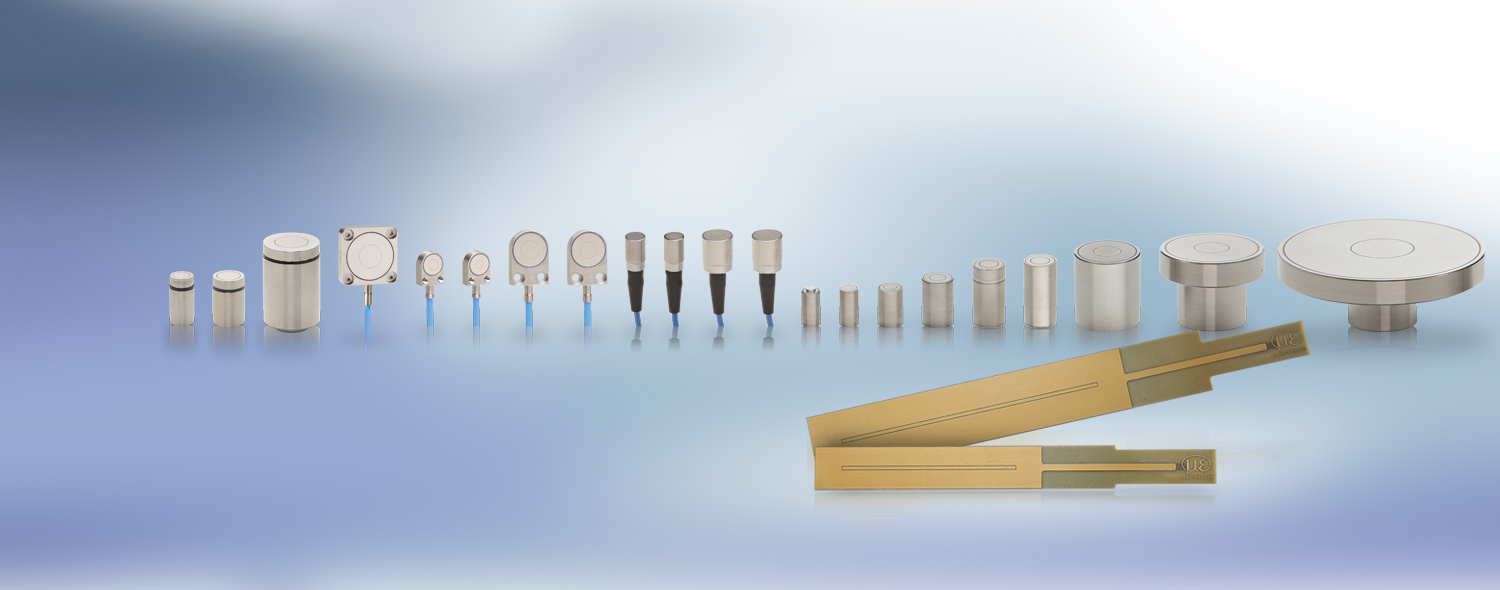

Capacitieve sensoren voor zeer nauwkeurige afstandsmetingen
Capacitieve sensoren van Micro-Epsilon staan voor maximale precisie bij weg-, afstands-, spleet- en diktemetingen. Diverse uitvoeringen maken optimale integratie mogelijk en overtuigen door uitstekende lineariteit, temperatuurstabiliteit en resolutie.
Kenmerken
- Het meest uitgebreide en krachtigste sensorportfolio ter wereld voor diverse toepassingen
- Ultracompacte sensorontwerpen voor eenvoudige integratie of retrofit
- Meer precisie: maximale meetnauwkeurigheid, uiterst hoge temperatuur- en langetermijnstabiliteit
- Ontworpen voor veeleisende omstandigheden: -270 tot +800 °C, UHV of sterke magnetische velden
- Maatwerk voor OEM-serietoepassingen

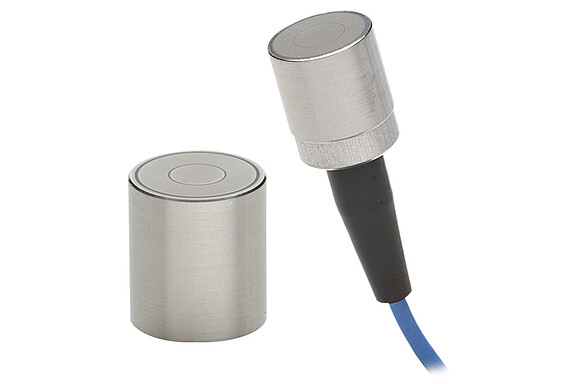

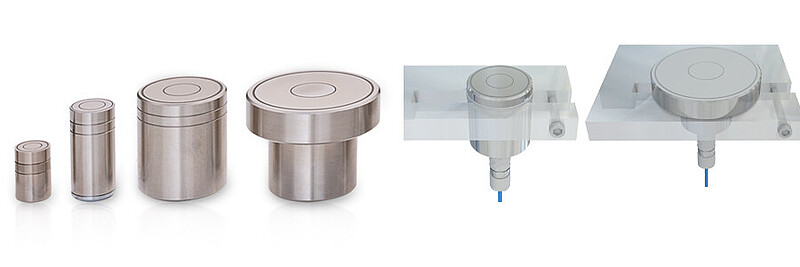

Cilindrische standaardsensoren

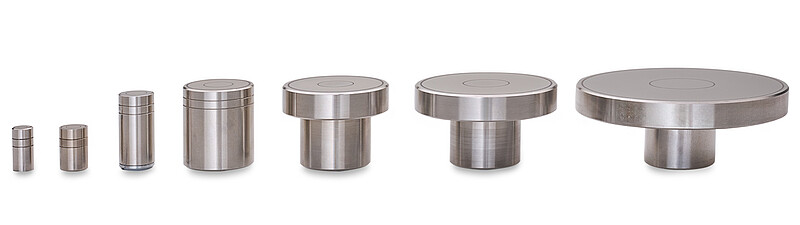

Capacitieve CSx- en CS-x-sensoren zijn cilindrische verplaatsingssensoren die via een omtreks- of puntklemming worden gemonteerd. De CS-x-modellen hebben ter hoogte van het optimale klempunt een iets bredere behuizing voor een eenvoudige en reproduceerbare montage. Dankzij de geïntegreerde aansluiting zijn de sensoren eenvoudig aan te sluiten en kunnen ze met verschillende sensorkabels worden gecombineerd.
Kenmerken
- Meetbereiken (mm): 0,05 | 0,2 | 0,25 | 0,5 | 0,8 | 1 | 2 | 3 | 5 | 10
- Lineariteit vanaf 0,125 µm
- Resolutie vanaf 0,015 nm
- Temperatuurbereik -50 ... +200 °C
- Meetobjectdiameter vanaf Ø 3 mm
- Uitstekende temperatuurstabiliteit
Downloads

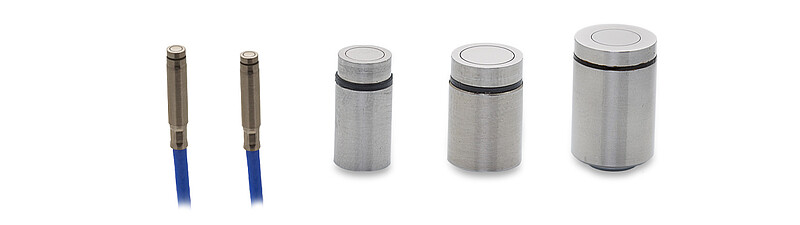

Cilindrische sensoren in zeer compact ontwerp
CSE-sensoren zijn cilindrische verplaatsingssensoren die een compacter ontwerp hebben dan de standaardmodellen CSx en CS-x met hetzelfde meetbereik. Dit maakt ze bijzonder geschikt voor gebruik in krappe inbouwruimten. Ze worden gemonteerd door middel van omtreksklemming of puntsgewijze klemming. Afhankelijk van het meetbereik zijn de sensoren ofwel uitgevoerd met connector ofwel met een geïntegreerde sensorkabel.
Kenmerken
- Meetbereiken (mm): 0,1 | 0,25 | 0,5 | 1 | 1,25 | 2 | 3
- Lineariteit vanaf 0,25 µm
- Resolutie vanaf 0,03 nm
- Temperatuurbereik -50 ... +200 °C
- Meetobjectdiameter vanaf Ø 3 mm
- Uitstekende temperatuurstabiliteit
- Compact ontwerp
Downloads

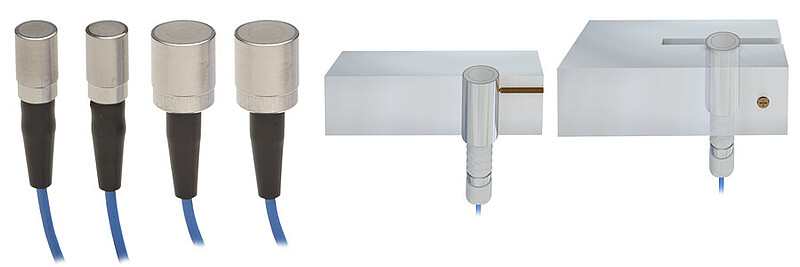

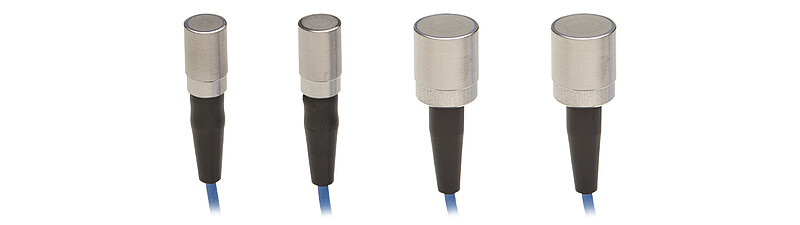

Zeer nauwkeurige cilindrische sensoren
Capacitieve CSH-sensoren zijn cilindrische sensoren voor toepassingen waarbij maximale nauwkeurigheid vereist is. Ze worden gemonteerd door middel van omtreksklemming of puntsgewijze klemming. De sensoren hebben ook een geïntegreerde sensorkabel.
Kenmerken
- Meetbereiken (mm): 0,2 | 0,5 | 1 | 1,2 | 2
- Lineariteit vanaf 0,08 µm
- Resolutie vanaf 0,06 nm
- Temperatuurbereik -50 ... +200 °C
- Meetobjectdiameter vanaf Ø 7 mm
- Uitstekende temperatuurstabiliteit
Downloads

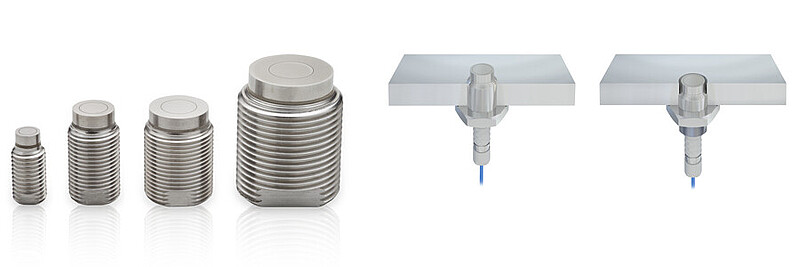

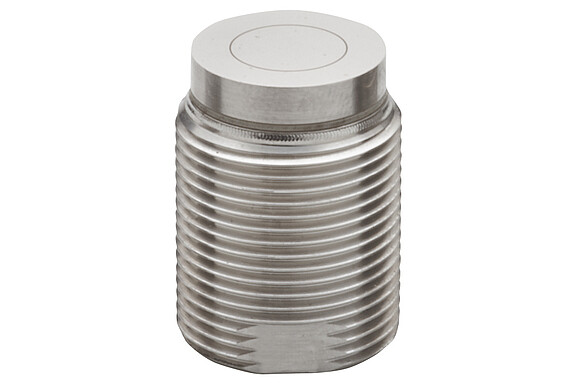

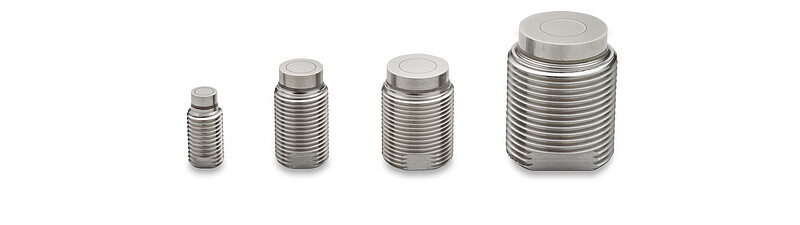

Cilindrische sensoren met schroefdraad
Capacitieve CSE/Mx-sensoren hebben een geïntegreerde schroefdraad. Dit betekent dat ze direct op het meetpunt kunnen worden ingeschroefd en worden toegepast wanneer klembevestiging niet mogelijk is. Dankzij de geïntegreerde aansluiting zijn de sensoren eenvoudig aan te sluiten en kunnen ze met verschillende sensorkabels worden gecombineerd.
Kenmerken
- Meetbereiken (mm): 0,5 | 1,25 | 2 | 3
- Lineariteit vanaf 0,25 µm
- Resolutie vanaf 0,15 nm
- Temperatuurbereik -50 ... +200 °C
- Meetobjectdiameter vanaf Ø 7 mm
- Uitstekende temperatuurstabiliteit
Downloads

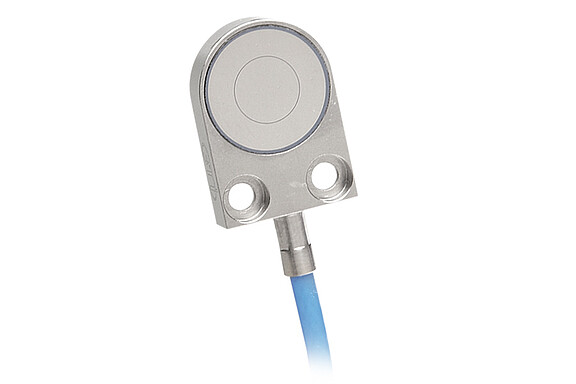

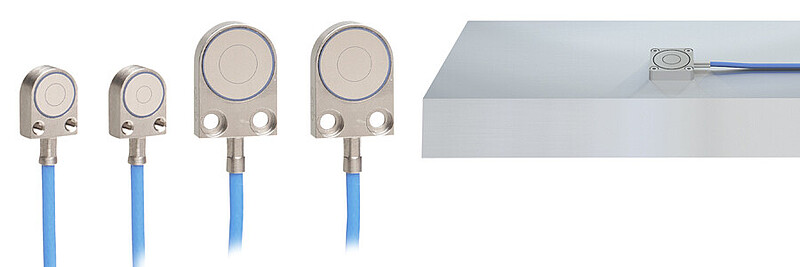

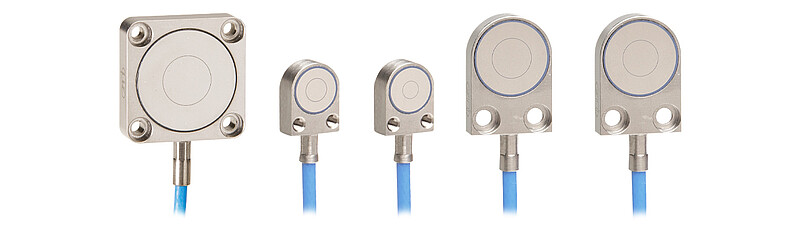

Vlakke sensoren
Capacitieve CSHxFL-sensoren worden gekenmerkt door hun vlakke ontwerp, waardoor een lagere inbouwhoogte mogelijk is dan bij cilindrische modellen. Door het compacte ontwerp is de sensorkabel reeds permanent geïntegreerd. De sensoren kunnen eenvoudig via de in de behuizing geïntegreerde bevestigingsgaten worden vastgeschroefd.
Kenmerken
- Meetbereiken (mm): 0,2 | 0,5 | 1 | 1,2 | 2 | 3
- Lineariteit vanaf 0,08 µm
- Resolutie vanaf 0,06 nm
- Temperatuurbereik -50 ... +200 °C
- Meetobjectdiameter vanaf Ø 7 mm
- Uitstekende temperatuurstabiliteit
- Vlakke uitvoering voor ruimtebesparende inbouw
Downloads

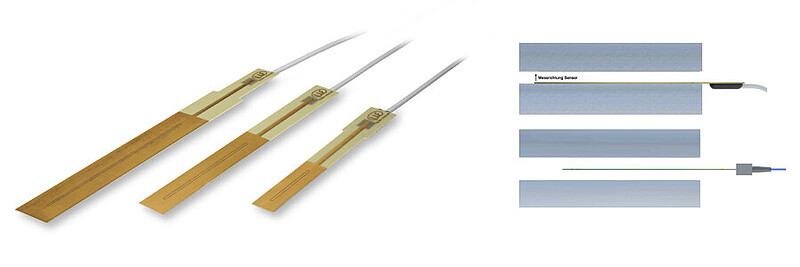

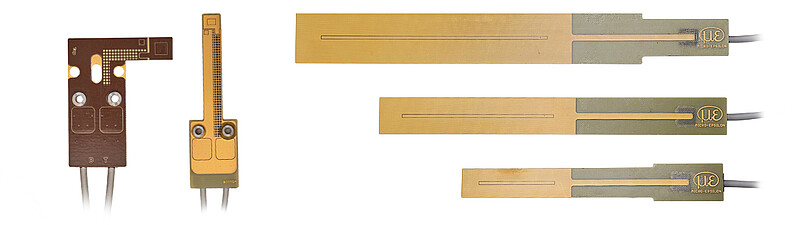

Spleetsensoren
Capacitieve CSG- en CSF-sensoren worden gekenmerkt door hun uiterst vlakke PCB-ontwerp en zijn daarom bijzonder geschikt voor spleetmetingen. De CSF-modellen detecteren de spleet aan één zijde en zijn daarom geschikt voor toepassingen waarbij één zijde statisch is, evenals voor inspectie- en servicedoeleinden. CSG-modellen bepalen daarentegen de spleetbreedte op basis van twee afzonderlijke afstandswaarden en meten daarom aan beide zijden. Ze steken vrij in de spleet en worden altijd gebruikt wanneer beide zijden van de spleet beweeglijk zijn, bijvoorbeeld tussen twee roterende rollen.
Kenmerken
- Meetbereiken (mm): 0,5 | 1 | 2 | 4 | 6
- Lineariteit vanaf 0,5 µm
- Resolutie vanaf 0.15 nm
- Meetobjectdiameter vanaf ca. 10 x 10 mm
- Temperatuurbereik -50 ... (+100) +150 °C
Downloads

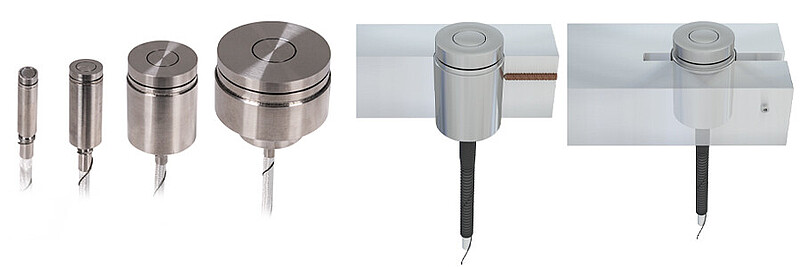

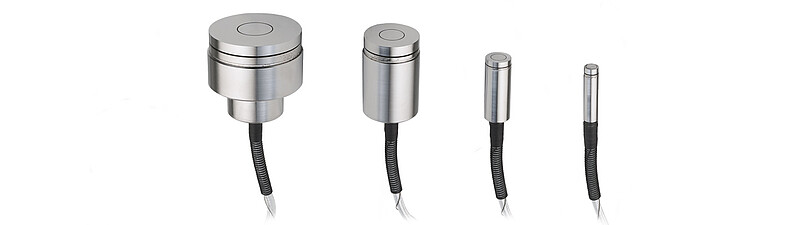

Cilindrische sensoren voor omgevingstemperaturen tot 800 °C
Capacitieve CSE/HT-sensoren worden gekenmerkt door een bijzonder breed temperatuurbereik tot +800 °C. De geïntegreerde hogetemperatuursensorkabel compenseert stoorinvloeden van elektrische en magnetische velden. In combinatie met de hoge temperatuurstabiliteit en de extreem hoge lineariteit maakt dit nauwkeurige meetresultaten mogelijk, zelfs onder veeleisende omgevingscondities. De sensoren zijn eenvoudig te installeren met een omtrekklem en hebben een geïntegreerde sensorkabel die kan worden verlengd met een extra standaardsensorkabel.
Kenmerken
- Meetbereiken (mm): 1 | 2 | 5 | 10
- Lineariteit vanaf 0,5 µm
- Resolutie vanaf 10 nm
- Groot temperatuurbereik -50 ... +800 °C
- Meetobject vanaf Ø 8 mm
Downloads

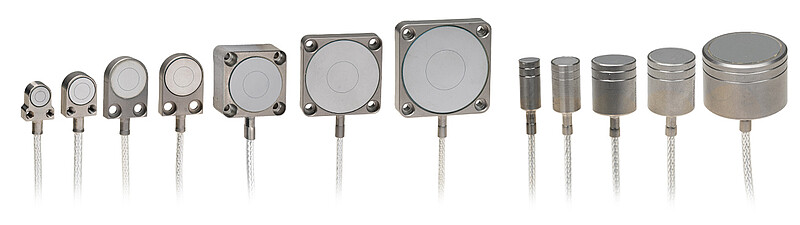

Robuuste sensoren voor veeleisende omgevingen

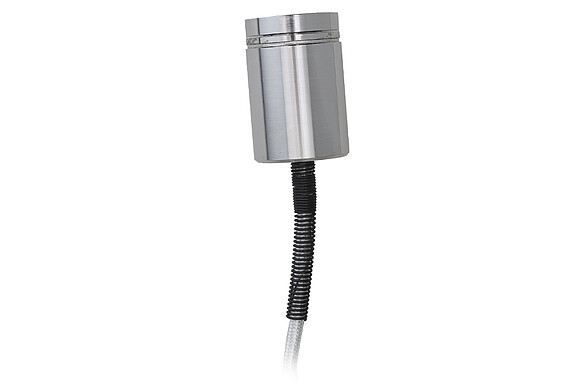

Capacitieve CSH/SE- of CSH/FL/SE-sensoren zijn ontworpen voor veeleisende omgevingen die worden gekenmerkt door bijvoorbeeld extreem lage temperaturen of sterke magnetische velden. Ze zijn ook ideaal voor cleanrooms en ultrahoogvacuümtoepassingen. De sensoren zijn leverbaar in een cilindrische uitvoering (CSH/SE) en als vlakke sensor (CSH/FL/SE).
Kenmerken
- Meetbereiken (mm): 0,2 | 0,5 | 1 | 1,2 | 2 | 3 | 5
- Lineariteit vanaf 0,25 µm
- Resolutie vanaf 0,075 nm
- Temperatuurbereik -270 ... +200 °C
- Voor veeleisende omgevingen zoals ultralage temperaturen, cleanrooms, UHV of sterke magnetische velden
Downloads
Data Sheet capaNCDT CSH/SE / capaNCDT CSH/FL/SE
Ultracompacte sensoren voor krappe inbouwruimten

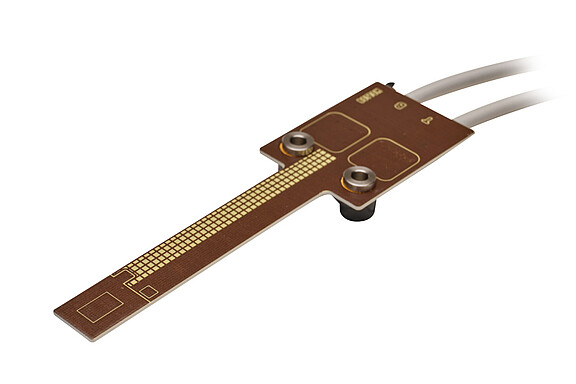

Micro-Epsilon biedt zeer compacte capacitieve sensoren voor integratie in krappe inbouwruimtes. Of het nu gaat om cilindrische sensoren met een diameter van slechts 3 mm, zeer vlakke sensoren met een dikte van 0,35 mm of flexibele PCB-uitvoeringen, op het meetpunt is nauwelijks inbouwruimte nodig. Daarnaast begint het meetbereik direct bij de sensor, waardoor extra inbouwruimte wordt bespaard.

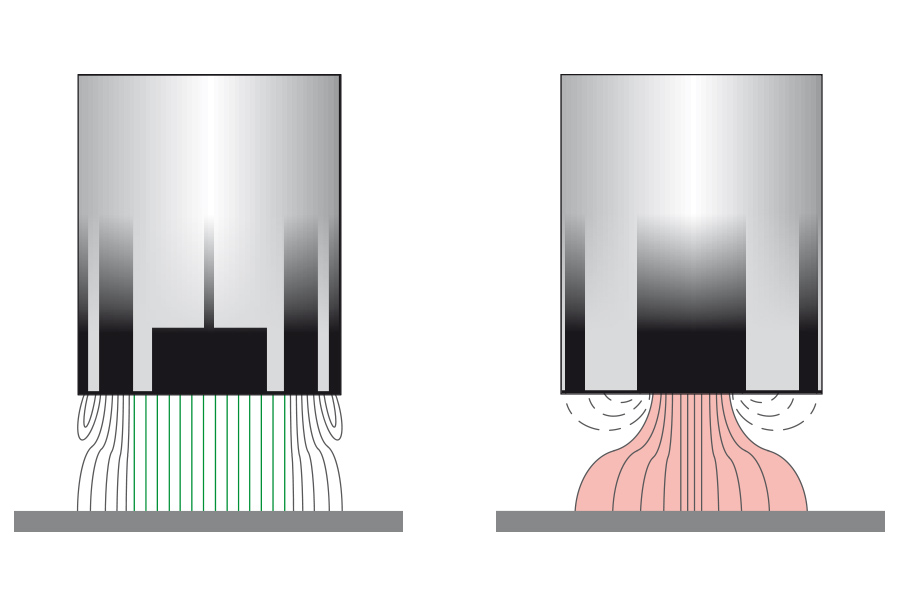

Triaxiaal ontwerp met maximale signaalstabiliteit
Capacitieve sensoren van Micro-Epsilon hebben een triaxiaal sensorontwerp dat ze duidelijk onderscheidt van conventionele sensoren. Een geïntegreerde afschermring zorgt voor een zeer homogeen meetveld en vormt de basis voor uiterst nauwkeurige metingen met een hoge signaalstabiliteit. Een elektrisch afgeschermde sensorkabel minimaliseert externe stoorinvloeden en zorgt voor een bijzonder ruisarm en betrouwbaar meetsignaal.
De juiste sensor voor uw meettaak
Micro-Epsilon biedt een toonaangevend sensorportfolio met talrijke modellen. Afhankelijk van de inbouwsituatie zijn cilindrische sensoren, vlakke sensoren, sensoren met geïntegreerde schroefdraad of flexibele PCB-sensoren beschikbaar. Dankzij geoptimaliseerde behuizing en ingietmassa's kunnen de capacitieve sensoren in vrijwel elke omgeving worden geïntegreerd:
- Speciale legeringen (bijv. Inconel) voor hoge temperaturen
- Roestvast staal voor cleanroom/vacuüm
- Titaan voor gebruik in sterke magnetische velden
- Invar voor maximale temperatuurstabiliteit

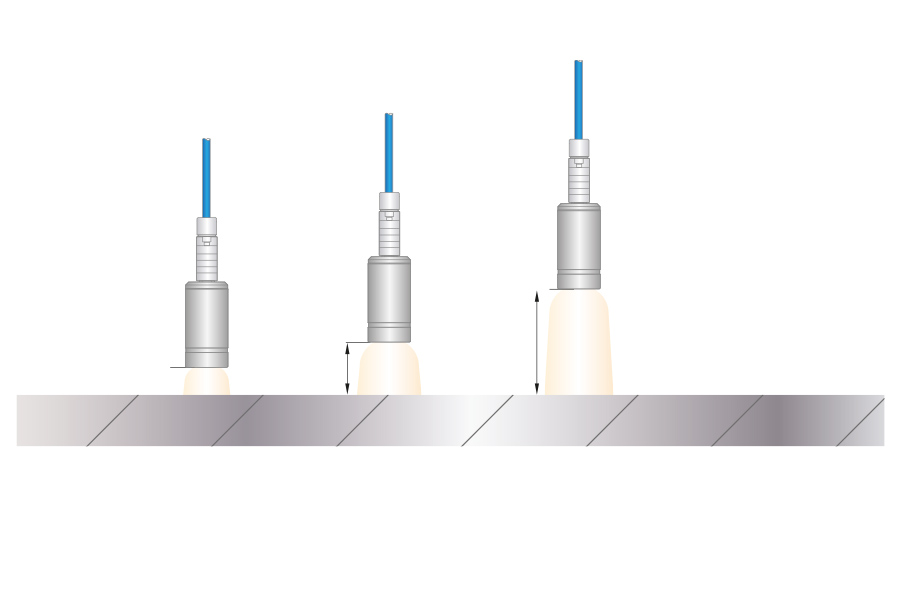

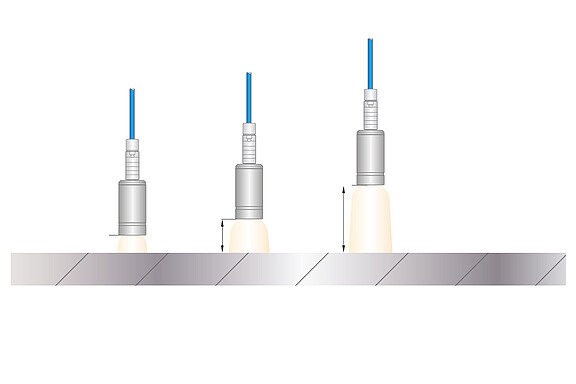

Uitbreiding en verkleining van het meetbereik
Om de flexibiliteit in het gebruik te vergroten, kunnen de meetbereiken door middel van fabriekskalibratie met een factor (bijv. 0.5 of 2) worden uitgebreid of verkleind. Dit maakt het mogelijk om bestaande sensorontwerpen te gebruiken voor grotere meetbereiken of de meetnauwkeurigheid te verbeteren door het meetbereik te verkleinen.

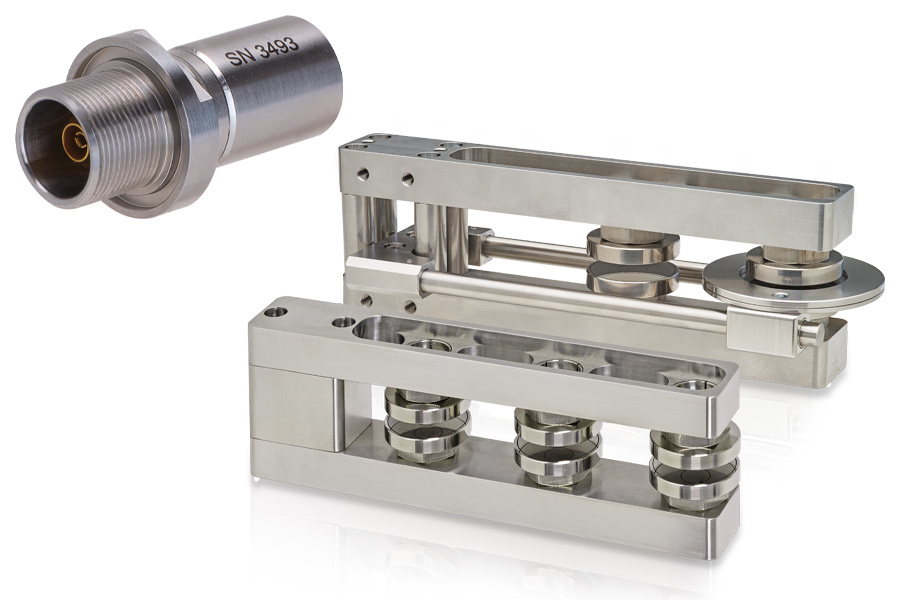

Toebehoren voor vacuümmeting en diktemeting
Een uitgebreid assortiment accessoires maakt het mogelijk de sensoren optimaal op een breed scala aan toepassingen af te stemmen. Dit omvat vacuümcomponenten zoals doorvoeren en vacuümcompatibele sensorkabels, evenals klantspecifieke kabellengtes en verlengkabels voor specifieke meettaken. Voor tweezijdige diktemeting maakt een optionele montagebeugel een multi-spoor-oplossing mogelijk die desgewenst ook kan worden gekalibreerd. Daarnaast zorgen luchtspoelaccessoires voor spleetsensoren voor een betrouwbare werking in veeleisende omgevingen.
