3D-snapshot-sensor voor grote meetvelden
De modellen uit de surfaceCONTROL 3D 2600-serie registreren grote componenten snel, over het volledige oppervlak en contactloos. Met meetvelden tot 650 × 495 mm en werkafstanden van 475 tot 1250 mm zijn ze ideaal voor geautomatiseerde 3D-inspecties inline, at-line of op een robot.
Het grote werkbereik maakt een betrouwbare registratie van verschillende componenthoogten, variërende objectposities en grote geometrieën mogelijk. Daarom zijn de sensoren bij uitstek geschikt voor grootschalige oppervlakte-inspectie en voor defectinspectie, vorminspectie en geometrie-inspectie.
Dankzij GigE Vision/GenICam en industriële interfaces kunnen de sensoren eenvoudig worden geïntegreerd in geautomatiseerde inspectieprocessen.
Kenmerken
- Grote meetvelden tot 650 × 495 mm voor inspectie over het volledige oppervlak van grote componenten in één opname
- Betrouwbare registratie van verschillende componenthoogten met een grote meetbereikdiepte tot 300 mm
- Detectie van de kleinste hoogte- en oppervlakteafwijkingen dankzij hoge herhaalbaarheid in de Z-as
- Korte cyclustijden en inline inspecties: acquisitietijd vanaf 0,25 s
- Geïntegreerde controller vermindert de inspanning voor hardware, bekabeling en integratie
- Contactloze 3D-snapshot-meting met LED-lichtbron
- Gekalibreerde 3D-gegevens voor nauwkeurige meet- en inspectietaken
- Gigabit Ethernet met GigE Vision / GenICam
- Directe communicatie via PROFINET, EtherCAT en EtherNet/IP
- Ideaal voor grote componenten, robottoepassingen en inline inspectieprocessen

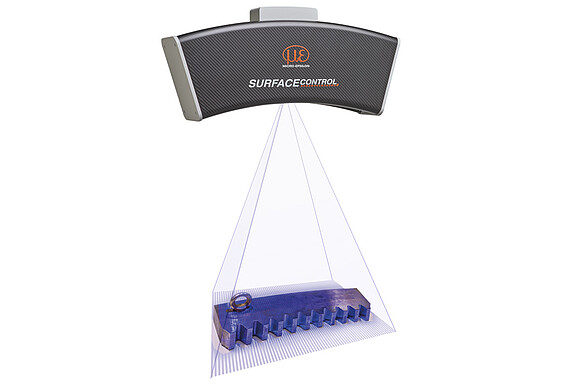

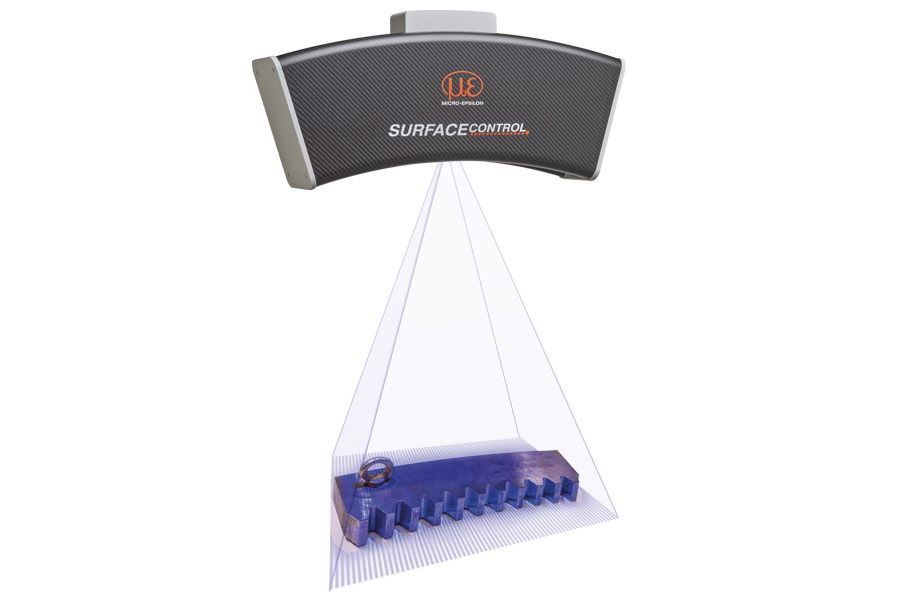

Hoge precisie in de Z-as, ook bij grote meetvelden
De surfaceCONTROL 3D 2600 combineert grote meetvelden met een hoge herhaalbaarheid in de Z-as, waardoor nauwkeurige 3D-inspecties zelfs bij grote componenten mogelijk zijn. Dit ondersteunt betrouwbare nominaal/werkelijk-vergelijkingen, OK/NOK-evaluaties en taken voor proces- en productiebewaking.

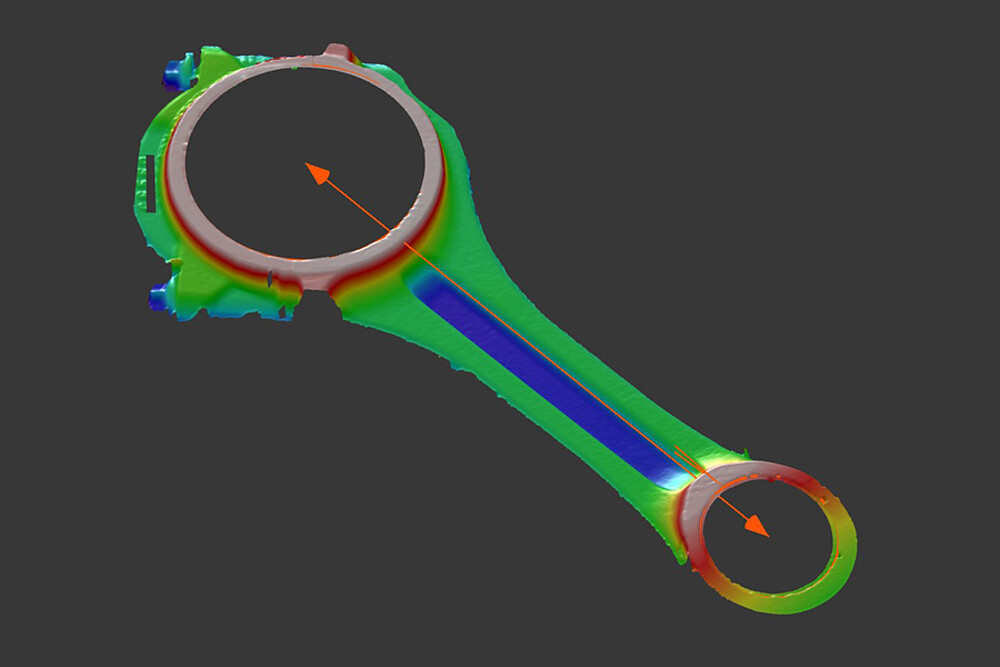

De 3D-gegevens over het volledige oppervlak zijn bijzonder geschikt voor vorm- en geometrie-inspectie, voor het detecteren van vlakheidsafwijkingen, kromtrekking, lokale vormfouten en oppervlakteonregelmatigheden, en voor defectdetectie aan grote meetobjecten. De sensor ondersteunt daarmee objectieve kwaliteitscontrole en helpt de uitval te verminderen.

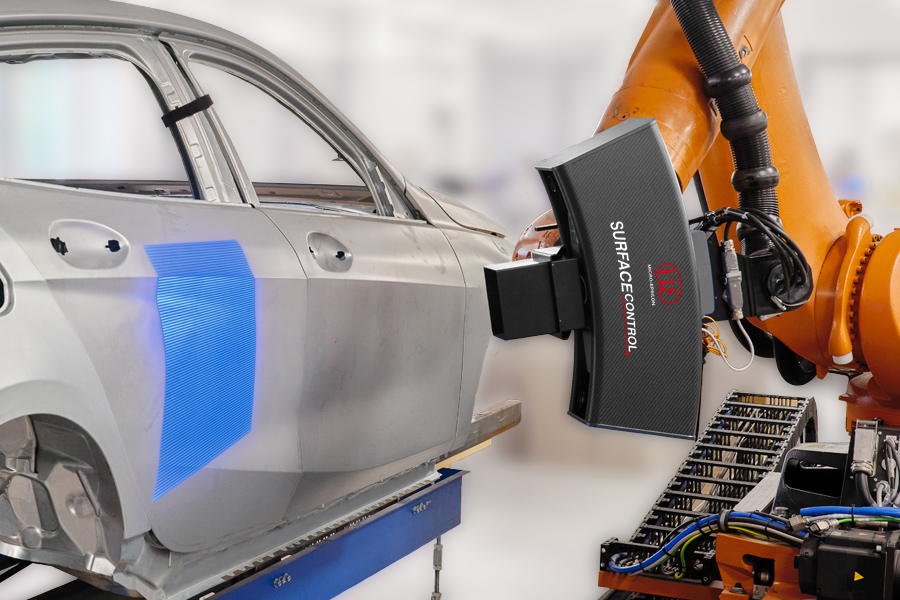

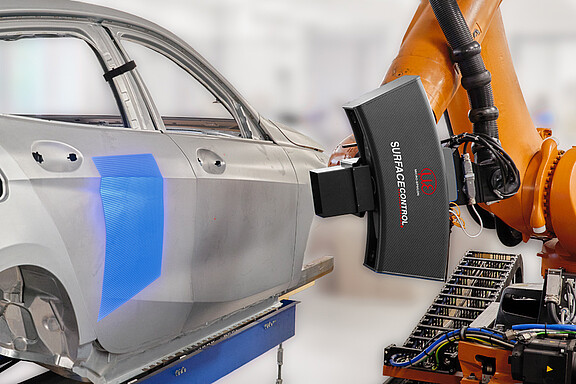

Snelle 3D-acquisitie voor industriële processen
De surfaceCONTROL 3D 2600 legt 3D-gegevens in de kortst mogelijke tijd vast. De korte acquisitietijd verkort de periode waarin het meetobject stil moet staan en ondersteunt zo snelle inspectiesequenties in geautomatiseerde processen.
Korte verwerkingstijden zorgen er ook voor dat de berekende 3D-gegevens snel beschikbaar zijn voor verdere evaluatie, kwaliteitsbeslissingen of procesregeling. Hierdoor is de sensor ideaal voor geautomatiseerde inspectietaken, inline, at-line of op een robot.
Breed scala aan meet- en inspectietaken

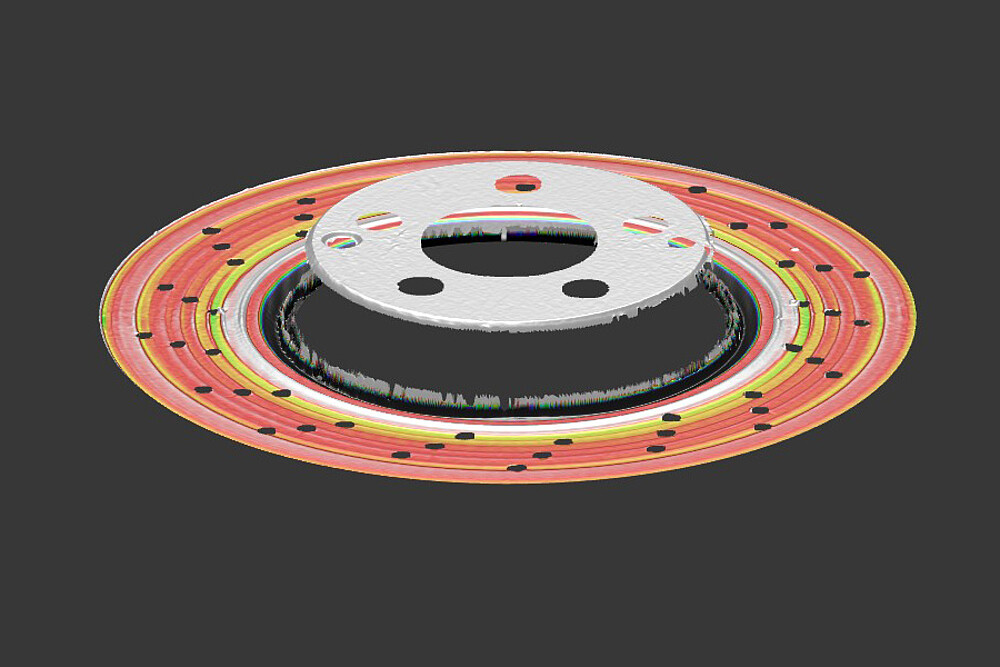

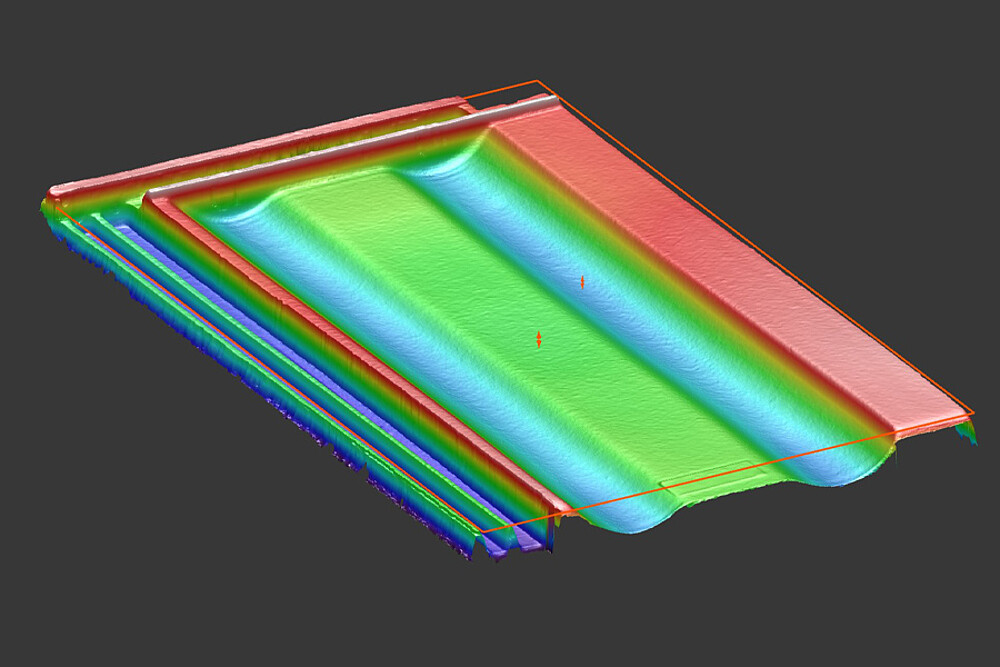

surfaceCONTROL 3D-sensoren zijn geschikt voor een breed scala aan meet- en inspectietaken in de industriële kwaliteitsborging. Ze registreren betrouwbaar vormen, contouren, hoogten, vlakheid en geometrische kenmerken, evenals de positie, aanwezigheid en volledigheid van afzonderlijke onderdelen. Daarnaast maken ze oppervlakte-inspectie over het volledige oppervlak mogelijk en maken ze lokale afwijkingen zoals deuken, afsplinteringen, verhevenheden, inzinkingen of andere defecten in de 3D-puntenwolk zichtbaar en meetbaar.

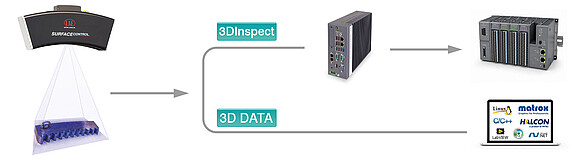

Evaluatie en integratie
De modellen uit de surfaceCONTROL 3D 26x0-serie zijn ontworpen voor 3D-meet- en -inspectietaken op grote oppervlakken. Afhankelijk van het integratieconcept zijn er twee varianten beschikbaar: SC2600 voor flexibele verwerking van volledige 3D-gegevens en SC2610 met evaluatie met behulp van 3DInspect.
De modellen ondersteunen ook een eenvoudige integratie in industriële inspectieprocessen. Afhankelijk van de variant en het systeemconcept kunnen meetgegevens, berekende resultaten of OK/NOK-evaluaties naar bovenliggende systemen en controllers worden overgedragen – ideaal voor geautomatiseerde inline inspecties, inspectiestations of robottoepassingen.

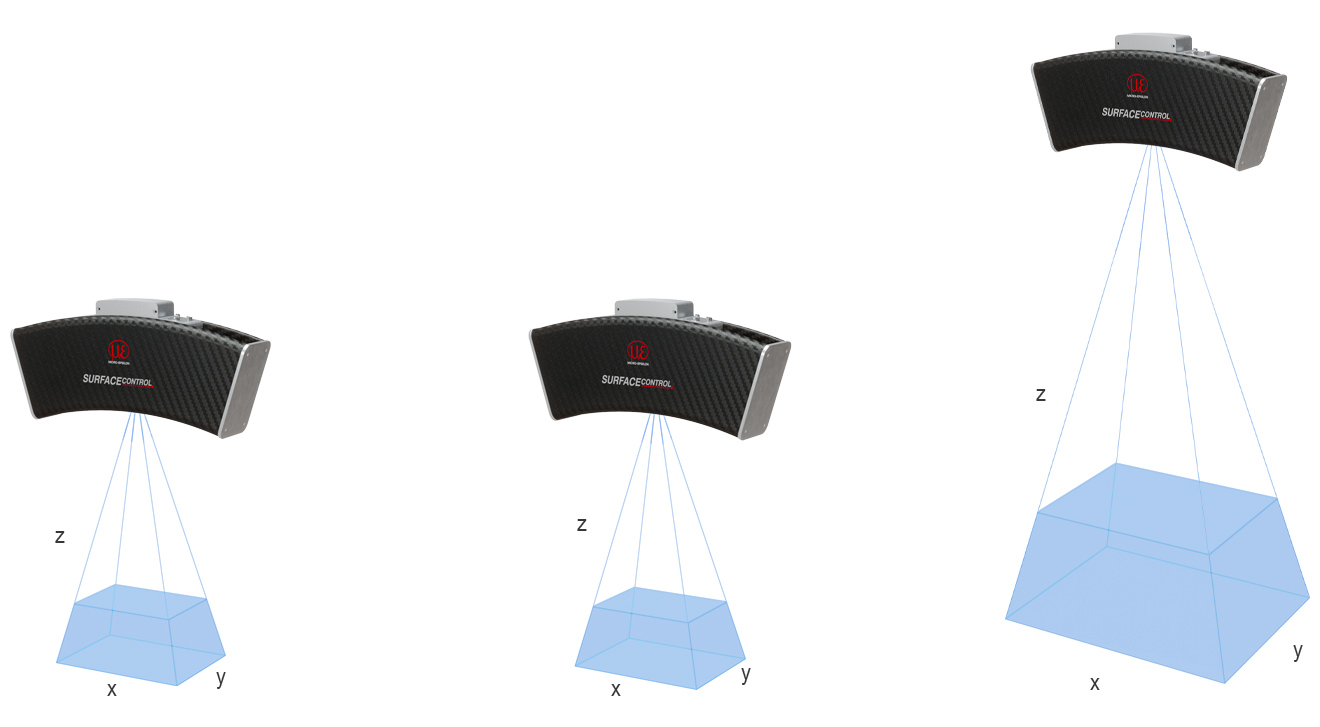

Grote meetvelden voor grootschalige inspectietaken
De surfaceCONTROL 3D 2600 is speciaal ontworpen voor grote meetobjecten. Afhankelijk van het model zijn in het midden van het meetbereik meetvelden van 300 × 220 mm, 400 × 300 mm of 575 × 435 mm beschikbaar. Aan het einde van het meetbereik kunnen meetvelden tot 650 × 495 mm worden gedetecteerd.
