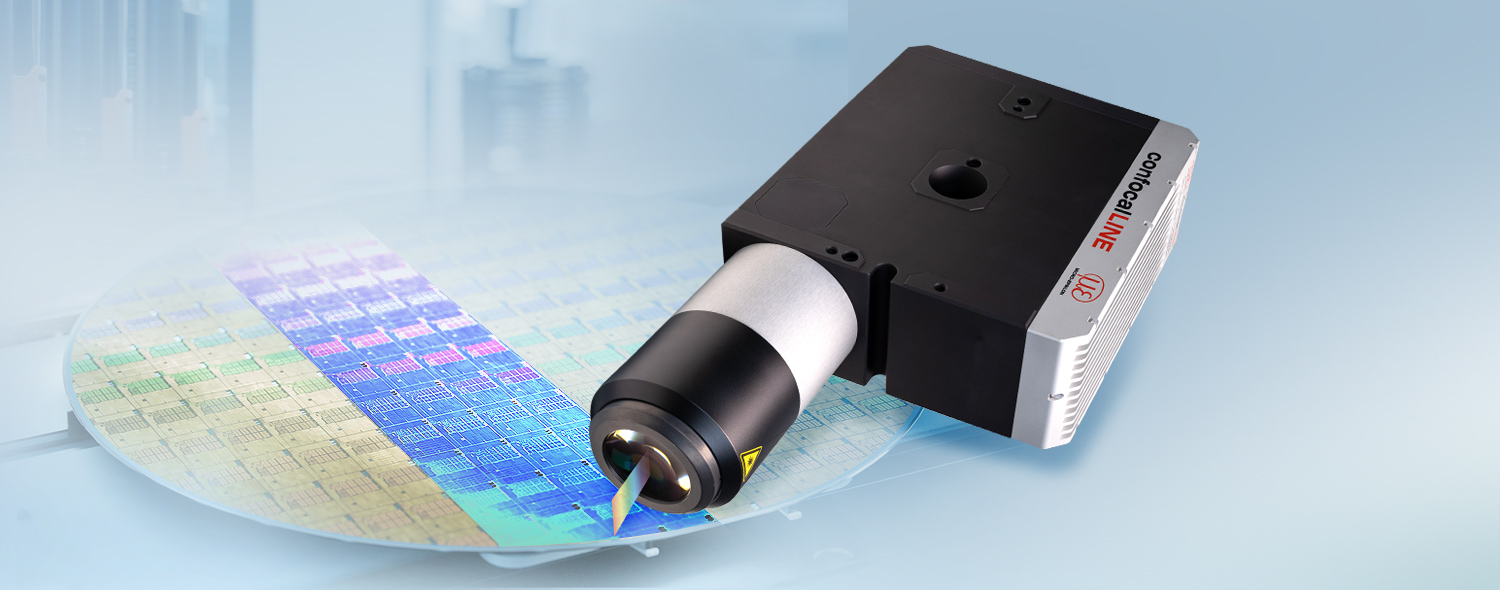

Confocale lijnsensor voor snelle 3D-scans met hoge precisie

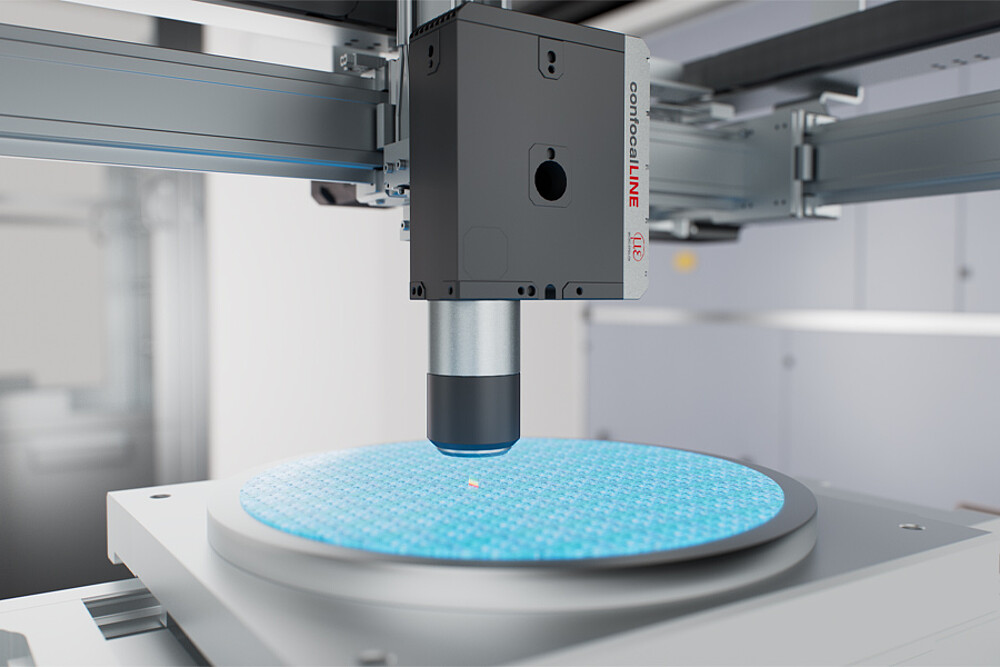

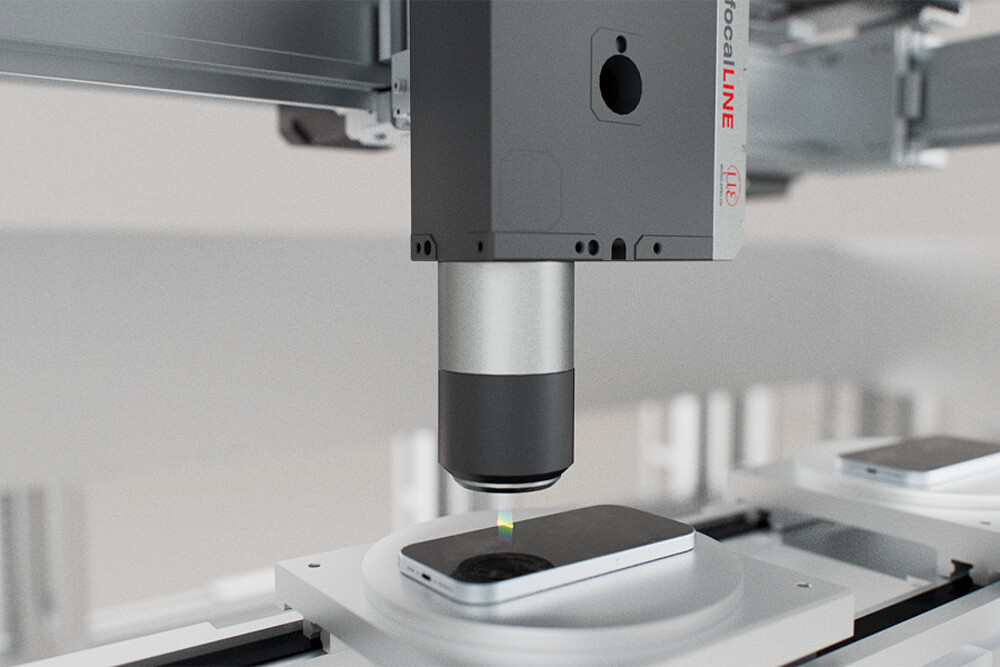

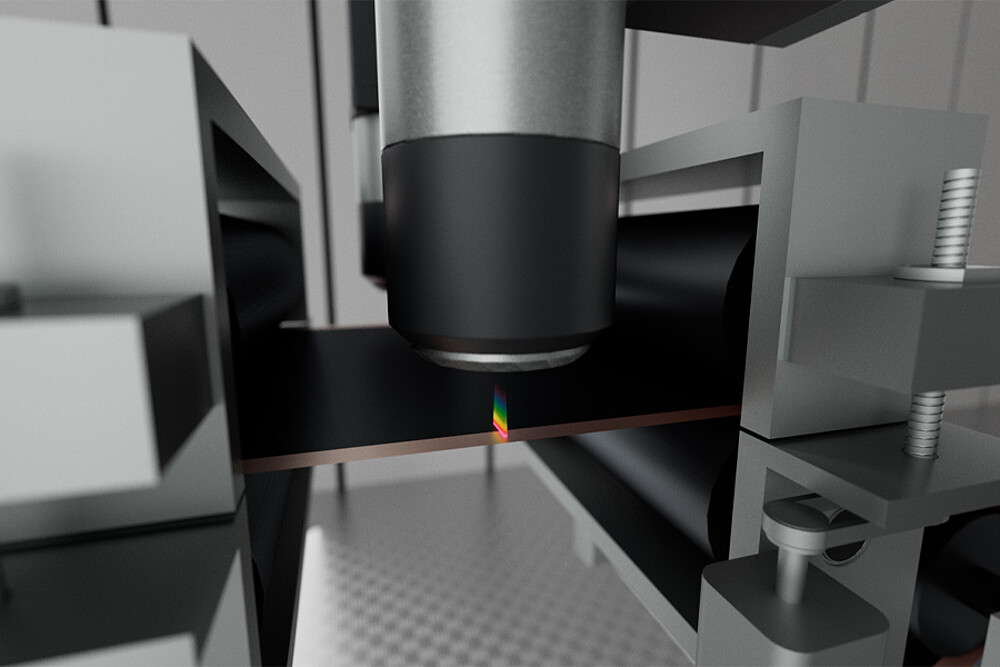

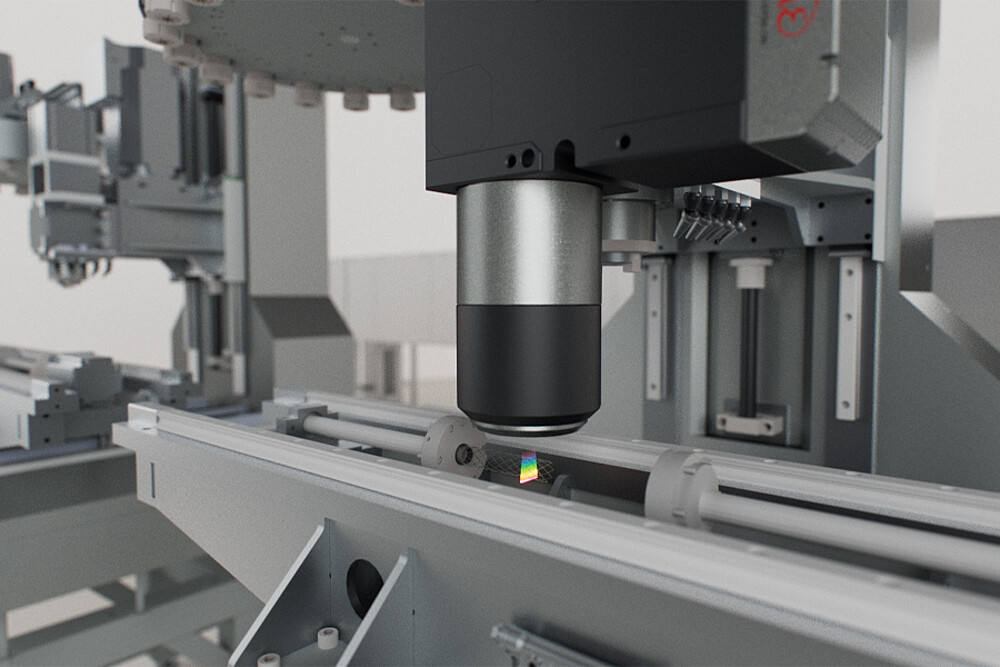

De nieuwe confocalLINE-sensoren maken scans met hoge precisie, maximale puntdichtheid en hoge snelheid mogelijk. Ze meten op betrouwbare wijze een breed scala aan oppervlakken en leveren nauwkeurige 3D-gegevens voor veeleisende meettaken in de halfgeleiderproductie, de elektronicaproductie en de precisietechniek. Dankzij geïntegreerde SMART-evaluatie en moderne veldbusinterfaces kunnen complexe meet- en inspectietaken direct in de sensor worden opgelost - snel, stabiel en met hoge precisie.
Kenmerken
- Scans met hoge precisie met 2.624 punten/profiel
- Zeer hoge signaalstabiliteit op talrijke oppervlakken
- Micrometerprecisie voor betrouwbare detectie van de fijnste details
- Compact sensorontwerp met geïntegreerde gegevensverwerking
- 2D-profielmeting & 3D-geometriemeting
- Directe uitvoer van meetgegevens via veldbus en Modbus (UDP/TCP)

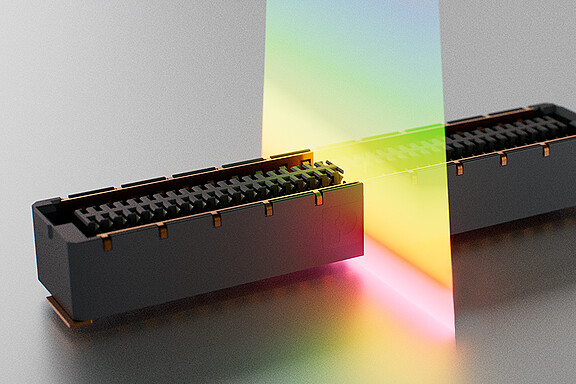

Groot meetbereik met maximale puntdichtheid
De confocale chromatische lijnscanners nemen profielen op met een lijnlengte van 7 mm langs de X-as. Met 2.624 meetpunten per profiel genereren ze 2D-profielgegevens met hoge resolutie en nauwkeurige 3D-puntenwolken - betrouwbaar en grotendeels onafhankelijk van de oppervlakte-eigenschappen. Lijngebaseerde acquisitie maakt het mogelijk om volledige scans aanzienlijk sneller uit te voeren dan met conventionele puntsensoren.
Maximale precisie tot in het kleinste detail
Met een laterale resolutie van 2,7 µm en een Z-as-resolutie van 200 nm detecteert confocalLINE de fijnste structuren en hoogteverschillen met maximale nauwkeurigheid. Dankzij de hoge precisie kunnen zelfs de kleinste meetobjecten betrouwbaar worden gedetecteerd en geëvalueerd - ideaal voor meettaken met de hoogste nauwkeurigheidseisen.

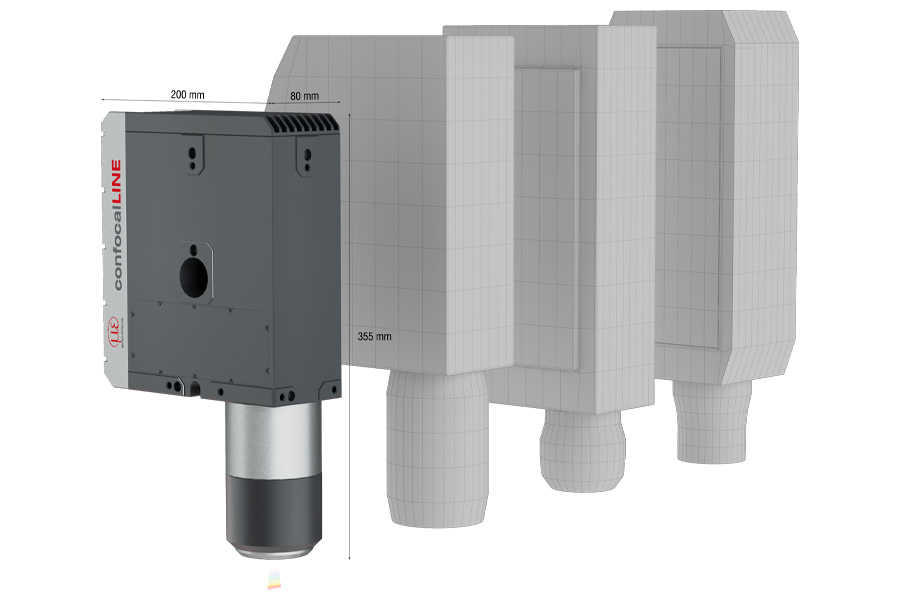

De kleinste scanner in zijn klasse: compact ontwerp met geïntegreerde SMART-evaluatie
Dankzij de compacte bouwvorm zet de confocalLINE CLI8500 nieuwe maatstaven. Omdat de sensor geen externe controller of IPC nodig heeft, kan hij eenvoudig worden geïntegreerd, zelfs in krappe inbouwruimten, zonder besturingskast. In de SMART-versie worden de meetprogramma's rechtstreeks in de sensor uitgevoerd en worden de meetresultaten aan de PLC doorgegeven.
Innovatieve technologie voor hoogprecisiemetingen

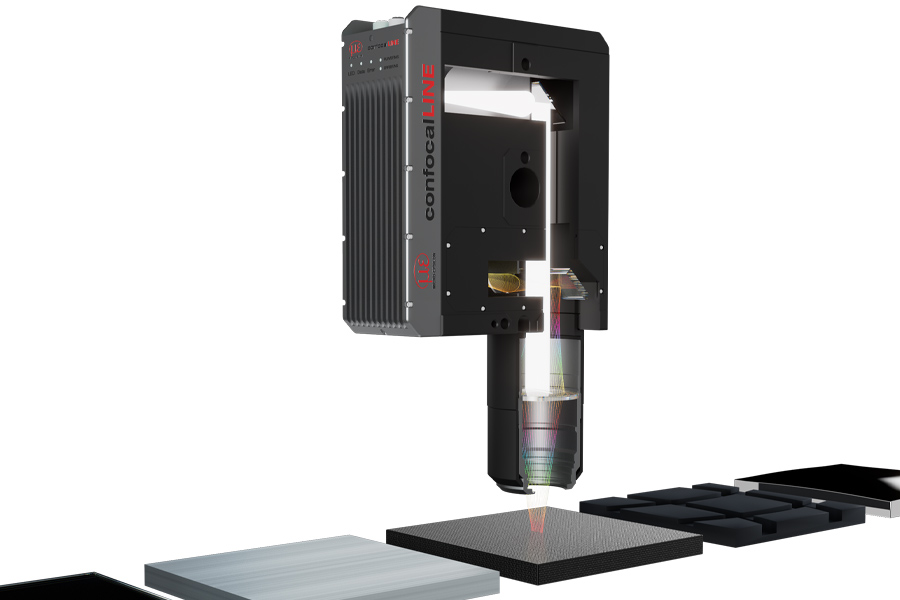

De confocalLINE-sensoren gebruiken het confocaal chromatisch meetprincipe, waarin wit licht door speciale optiek in zijn spectrale kleuren wordt gesplitst en als een lijn op het meetobject wordt geprojecteerd. Elke golflengte in het spectrum komt overeen met een gedefinieerde afstand. Uit het gereflecteerde licht bepaalt de sensor voor elk meetpunt de afstand tot het oppervlak. De 2.624 meetpunten per lijn leveren een hoogteprofiel met hoge resolutie. Door opeenvolgende profielen te combineren, worden 3D-puntenwolken gegenereerd. Hierdoor kunnen oppervlaktetopografieën, randen, treden en spleten met maximale precisie en meetsnelheid worden gedetecteerd en direct in de sensor geëvalueerd. Bij transparante en semi-transparante materialen kunnen ook meerdere grensvlakken worden gedetecteerd en gebruikt, bijvoorbeeld om materiaaldiktes te bepalen.
Krachtige software voor configuratie- en toepassingsoplossingen
De 3DInspect-software maakt eenvoudige parameterinstelling en het eenvoudig creëren van 2D- en 3D-meetprogramma's mogelijk. De intuïtieve gebruikersinterface maakt snelle en eenvoudige configuratie van meetreeksen mogelijk. Via de geïntegreerde automatiseringsinterface worden de gemaakte meetprogramma's direct op de scanner opgeslagen voor SMART-werking. Dit maakt geautomatiseerde metingen zonder extra besturingseenheden mogelijk.
Eenvoudige sensorconfiguratie
- Uitlijning en filtering van de puntenwolk
- Intuïtieve detectie en selectie van relevante gebieden
- Valid3D: Echte 3D-puntenwolken in plaats van 2,5D-evaluatie
Krachtige programma's voor autonome SMART-werking
- Meer dan 80 meetprogramma's voor het berekenen van de gewenste meetwaarden
- Combinatie van meerdere programma's voor complexe meettaken
- Overdracht van meetprogramma's naar de scanner voor autonome SMART-werking
Talrijke interfaces voor eenvoudige integratie
