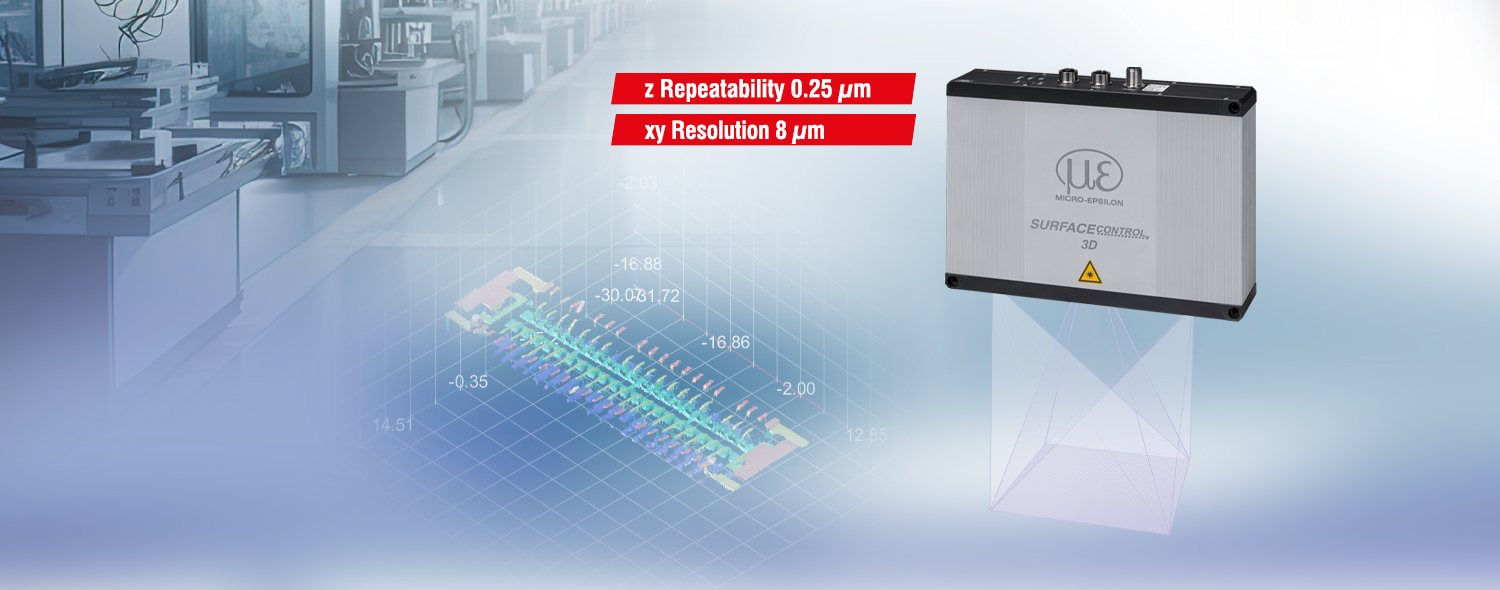

3D-snapshot-sensoren voor geometrie-, vorm- en oppervlakte-inspectie
Vrijwel elk oppervlak: surfaceCONTROL 3D-snapshot-sensoren leggen matte, diffuus reflecterende oppervlakken over het volledige oppervlak vast, contactloos en met hoge nauwkeurigheid. Met één opname worden gekalibreerde 3D-gegevens met hoge resolutie verkregen voor geometrische metingen, oppervlakte-inspectie en industriële kwaliteitscontrole.
Snelle metingen: Dankzij korte acquisitie- en verwerkingstijden en een hoge precisie in de Z-as zijn de sensoren ideaal voor veeleisende meet- en inspectietaken inline, at-line of op een robot.
Compatibel en SMART: Afhankelijk van de grootte van het meetobject, de resolutie-eisen en het integratieconcept zijn er verschillende modellen beschikbaar – van compacte 3D-snapshot-sensoren tot slimme alles-in-één-oplossingen met geïntegreerde evaluatie en directe meetwaarde-uitvoer.

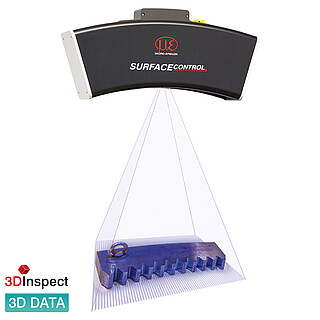

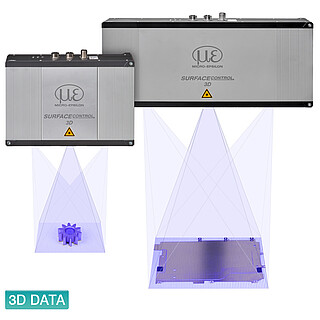

Modeloverzicht
Kenmerken
- 3D-acquisitie over het volledige oppervlak met één snapshot
- Contactloze meting voor inline-, at-line- en robottoepassingen
- Korte acquisitietijden voor snelle inspectieprocessen
- Hoge precisie in de Z-as voor het detecteren van de kleinste hoogteverschillen
- Hoge laterale resolutie voor fijne structuren en details
- Gekalibreerde 3D-puntenwolken voor nauwkeurige evaluaties
- Eenvoudige integratie via GigE Vision, GenICam en 3D SDK
- SMART-evaluatie met 3DInspect voor geselecteerde modellen
- Geen laserbescherming vereist dankzij blauwe LED-technologie
Contactloze 3D-meting

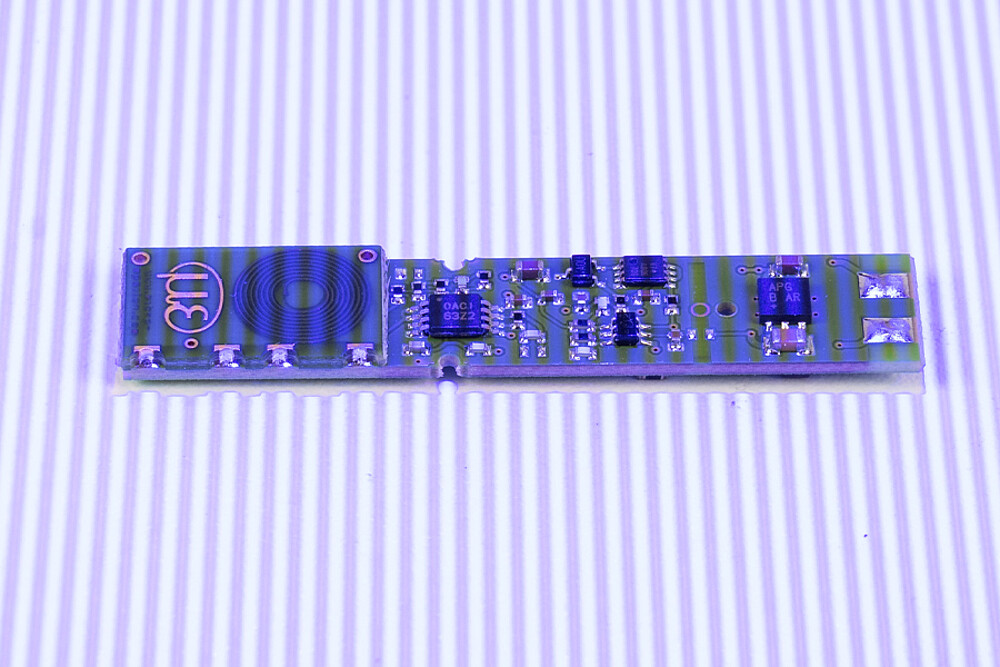

Het meetobject wordt contactloos gedetecteerd met gestructureerde franjeprojectie. Uit de opgenomen beeldgegevens berekent de sensor een 3D-puntenwolk met hoge resolutie, die vervolgens kan worden verwerkt voor meting, inspectie en analyse.
Afhankelijk van het systeemconcept kunnen de 3D-gegevens worden geëvalueerd met 3DInspect, klantspecifieke software of rechtstreeks via geïntegreerde functies van bepaalde modellen. Geïntegreerde evaluatie met geautomatiseerde meetwaarde-uitvoer is beschikbaar voor geselecteerde varianten, zoals surfaceCONTROL 3D 3560 en surfaceCONTROL 3D 2610.
De juiste 3D-snapshot-sensor voor elke meettaak
De surfaceCONTROL-serie biedt verschillende meetvelden, resoluties en integratiemogelijkheden. Dit maakt het eenvoudig om de juiste sensor te selecteren op basis van de componentgroottes, de vereiste nauwkeurigheid en de gewenste evaluatiemethode. De meetvelden variëren van 29,5 mm x 18,0 mm tot 650 mm x 495 mm.

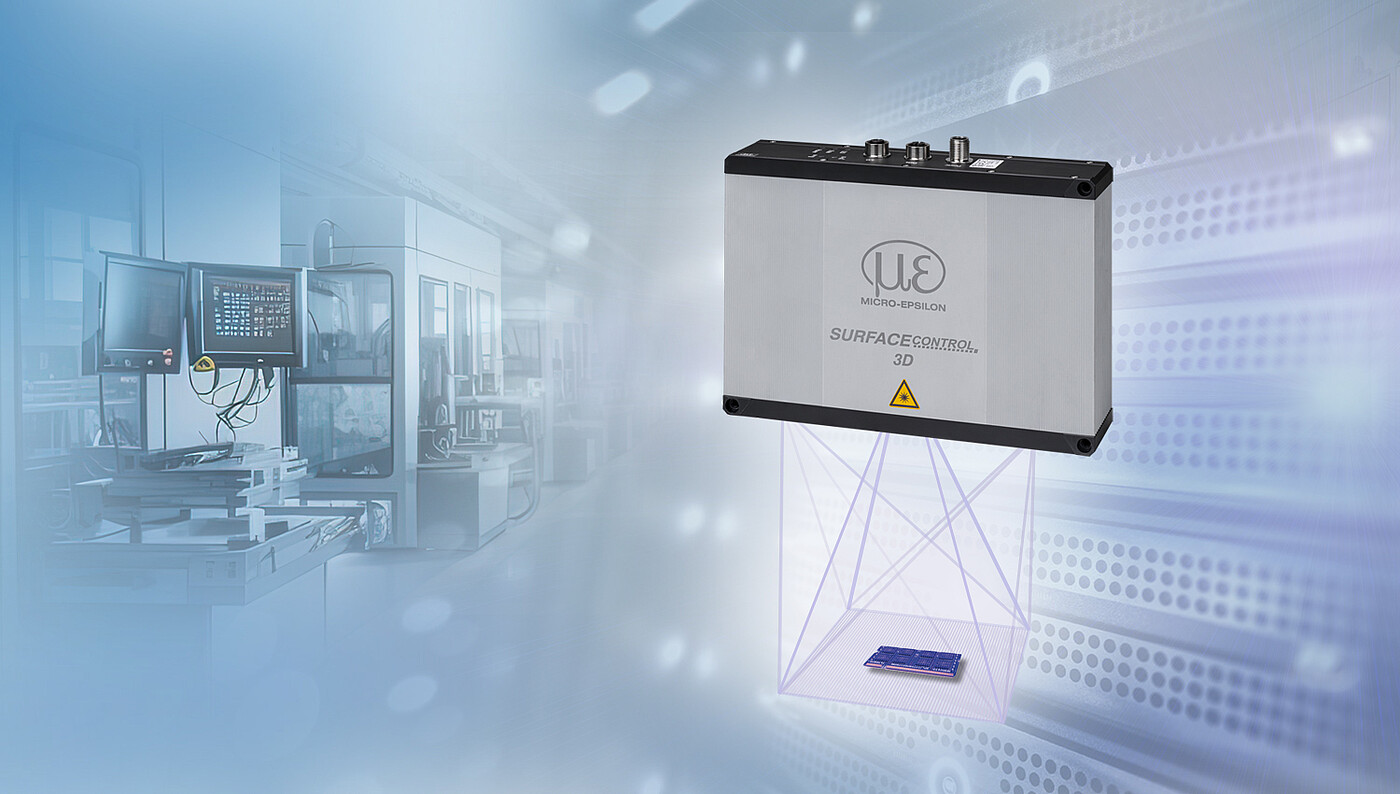

NIEUW: Alles-in-één 3D-sensor voor snelle, zeer nauwkeurige 3D-snapshot-metingen

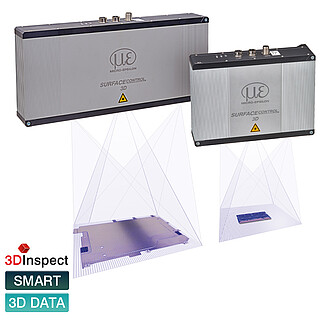

Met de nieuwe surfaceCONTROL 3D 3560 biedt de serie nu maximale precisie in de Z-as, meer dan 10 miljoen 3D-punten en SMART-evaluatie in een alles-in-één-oplossing. Voor een eenvoudige integratie in geautomatiseerde inline inspectieprocessen ondersteunt de surfaceCONTROL 3D 3560 communicatie via PROFINET, EtherCAT en EtherNet/IP.
Dankzij de geïntegreerde evaluatie zijn geen extra rekeneenheden nodig. Dit vermindert de bekabelings- en integratie-inspanning, ontlast de controller en maakt directe uitvoer van berekende meetresultaten of eenvoudige OK/NOK-schakelsignalen mogelijk voor snelle procesbeslissingen.
3D-snapshot-sensoren in de praktijk – voor geometrie-, oppervlakte- en kwaliteitsinspectie

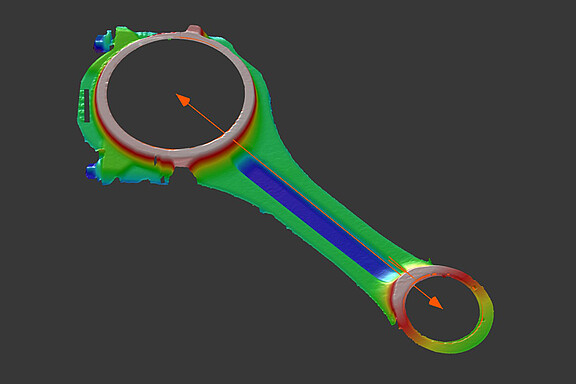

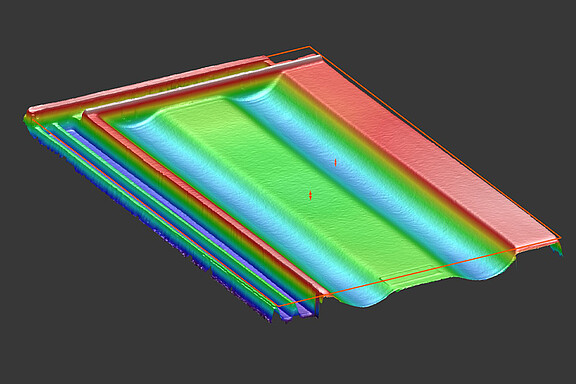

Of het nu gaat om geometrische meting, oppervlakte-inspectie of kwaliteitscontrole, surfaceCONTROL 3D-sensoren leveren 3D-gegevens over het volledige oppervlak voor nominaal/werkelijk-vergelijkingen, goed/fout-beslissingen en proces- en productiebewaking. Ze maken nauwkeurige vorm- en geometrie-inspecties, defectdetectie, montage-inspectie en uitlijning mogelijk – contactloos, objectief en met minder uitval.
Flexibele evaluatie en integratie
Afhankelijk van het sensormodel en de toepassing zijn twee opties beschikbaar: 3D DATA maakt de integratie van gekalibreerde 3D-puntenwolken in de software van de klant mogelijk. Met geselecteerde SMART-modellen worden meetprogramma's in 3DInspect aangemaakt, in de sensor opgeslagen en rechtstreeks uitgevoerd. Dit maakt geautomatiseerde meetwaarde-uitvoer en OK/NOK-evaluaties mogelijk zonder externe evaluatie-eenheid.

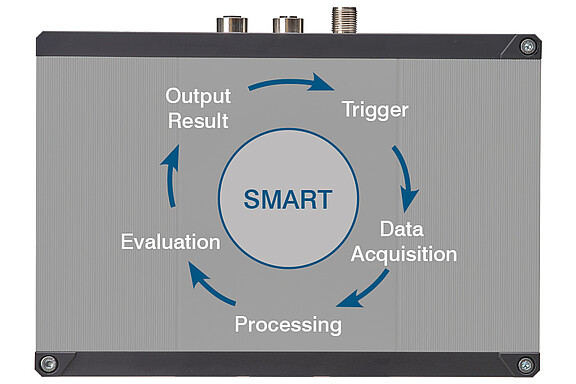

SMART-sensor met geïntegreerde 3D-evaluatie
- Geïntegreerde gegevensverwerking in de scanner
- Geen extra controller vereist*
- Directe uitvoer van meetresultaten naar de PLC
- Meer dan 80 meetprogramma's voor 2D- en 3D-evaluatie, bijv. spleetbreedte, hoek en staphoogte
*Uitzondering: Het model SC2610 vereist een externe controller voor SMART-evaluatie (bijv. IPU)

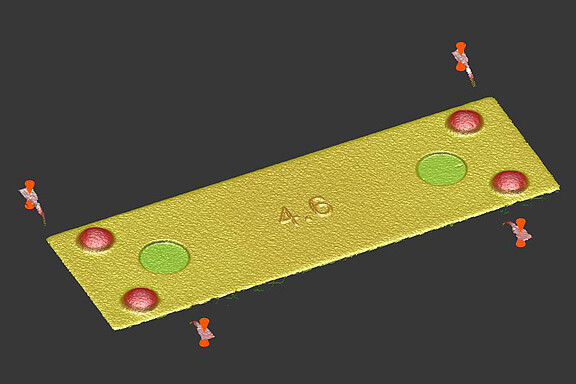

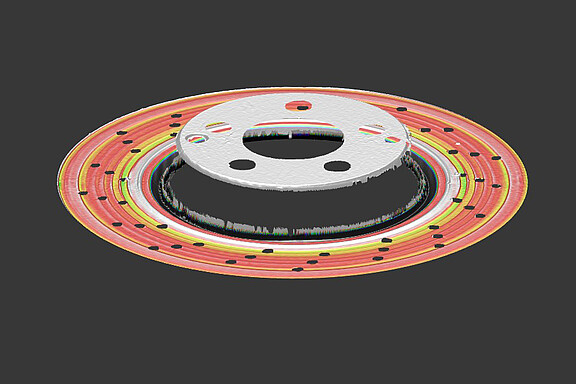

Toepassingsvoorbeelden

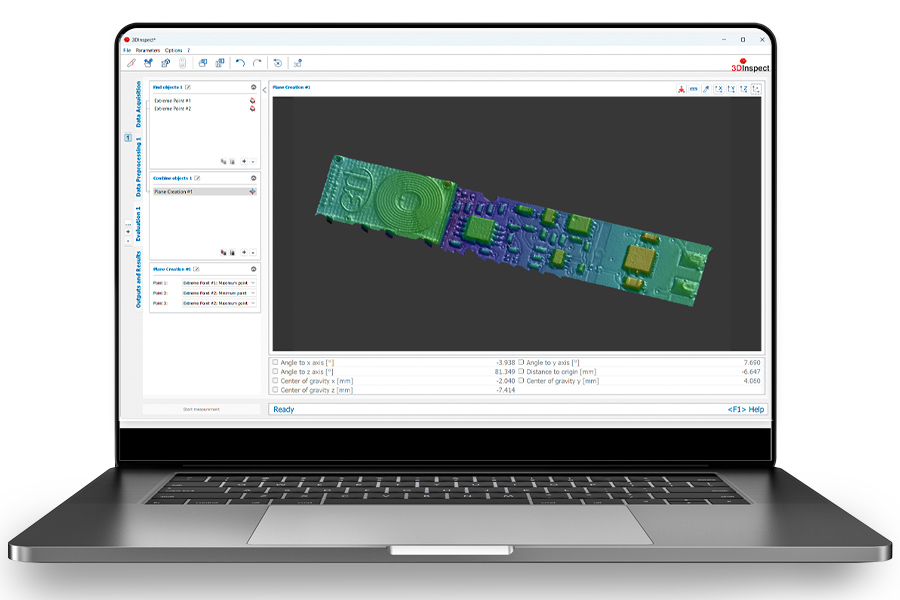

3DInspect – krachtige software voor parameterinstelling en evaluatie
Intuïtieve gebruikersinterface
Eenvoudige parameterinstelling en het aanmaken van 3D-meetprogramma’s maken een snelle en efficiënte configuratie van meetsequenties mogelijk
Inline-bedrijf
De geïntegreerde automatiseringsinterface slaat meetprogramma’s direct op de sensor op (voor SMART-sensoren) en maakt geautomatiseerde metingen mogelijk zonder extra besturingseenheden.
Registratie en opslag
van 3D-gegevens rechtstreeks in de software
Eén softwarepakket voor alle Micro-Epsilon 3D-sensoren
Parameterinstelling
- Instellen van de optimale sensorparameters voor de betreffende meettaak
- Parametersets laden
- Selecteren van het meetgebied

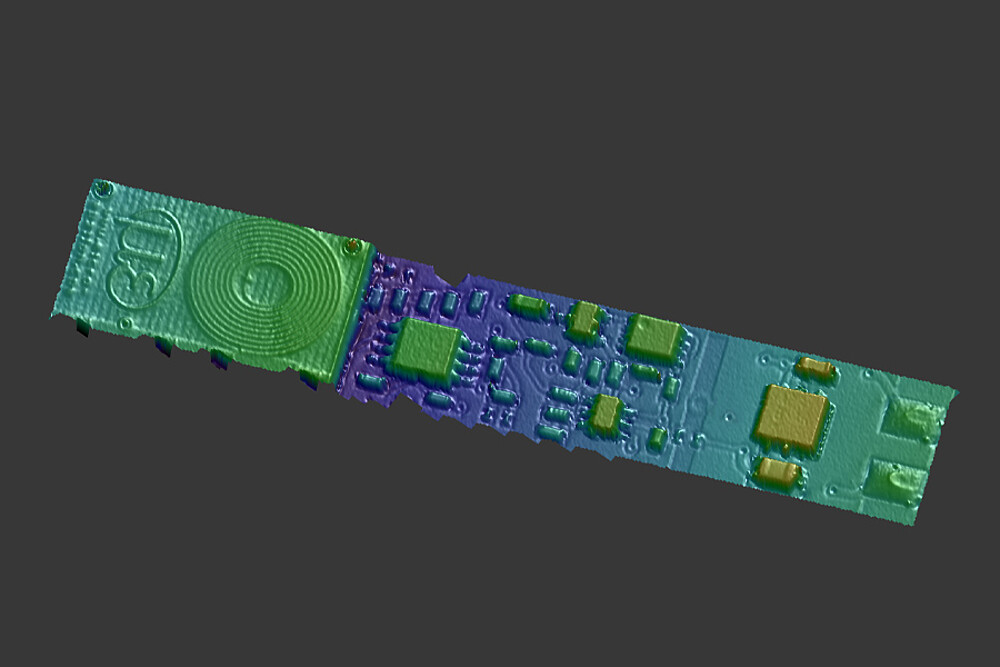

Voorbewerking van gegevens
- Aanpassen van de puntenwolk voorafgaand aan de evaluatie, bijv. voor een reproduceerbare positionering van de puntenwolk.
- Verfijnen of filters toepassen om kenmerken uit te lichten, irrelevante punten te verwijderen of doorsneden te genereren.

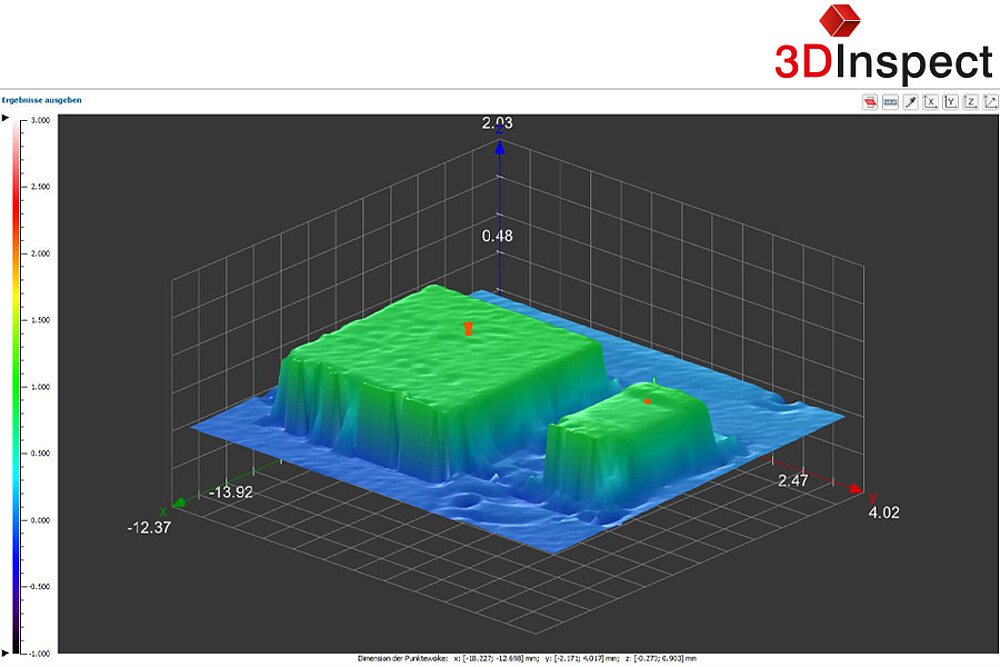

Evaluatie
- Meer dan 80 meetprogramma's voor het berekenen van de vereiste meetwaarden
- Evaluatie en meting van eerder aangemaakte doorsneden
- Combinatie van meerdere programma's voor complexe meettaken
Meetwaarde-uitvoer
- Directe evaluatie van een meetwaarde als resultaat (OK/NOK-waarde); geautomatiseerde uitvoer van meetwaarden of geëvalueerde resultaten (vereist de licentie "Automation")
- Schakelsignalen en veldbusuitvoer
