Meetsysteem voor biaxiale meting van profiel, dikte en positie

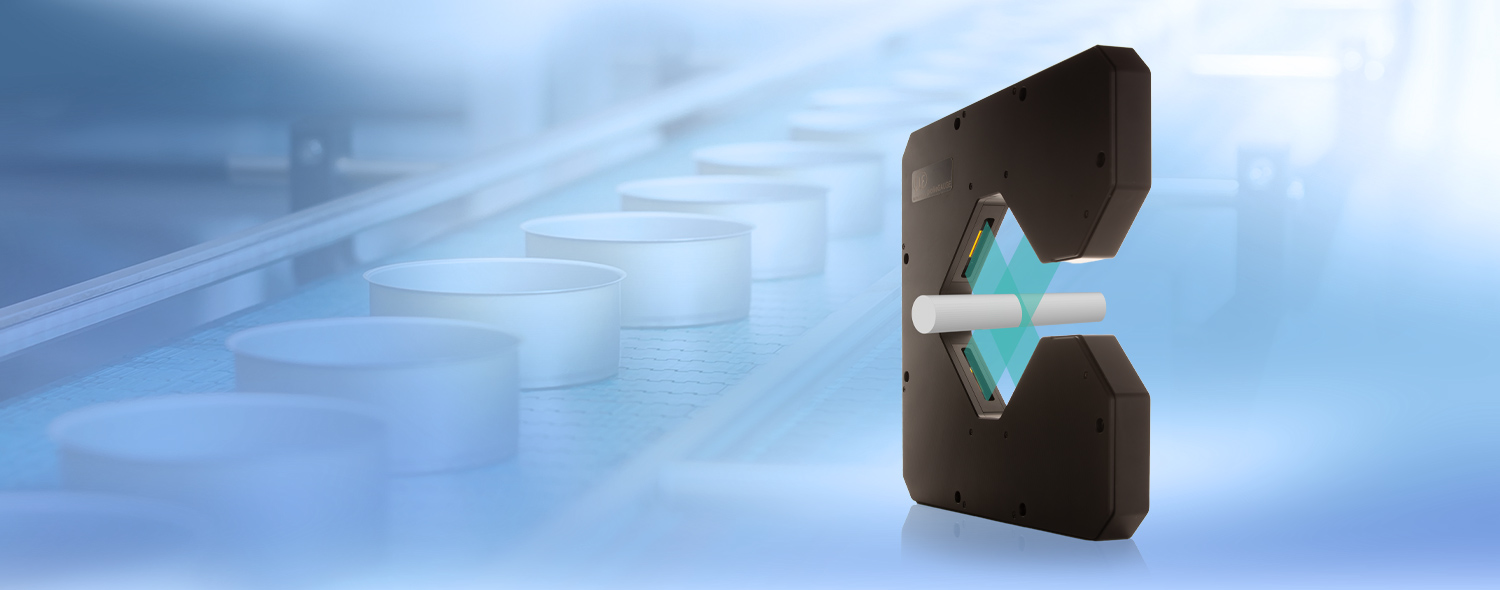

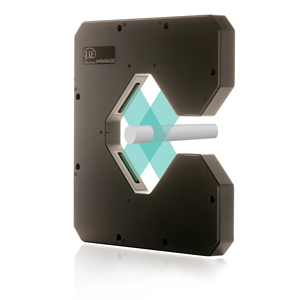

De profileGAUGE is een uiterst nauwkeurig sensorsysteem voor biaxiale profiel-, dikte- en positiemeting van ultradunne draden en rond materiaal. Het systeem is speciaal ontwikkeld voor inline meettaken in industriële processen en overtuigt met zijn hoge nauwkeurigheid, eenvoudige integratie en maximale procesbetrouwbaarheid. Twee optische optoCONTROL ODC2700-micrometers zijn voorgemonteerd in een X-configuratie en meten het object gelijktijdig op twee assen. Hierdoor worden nauwkeurige diameter-, contour- en positiewaarden betrouwbaar geregistreerd – zelfs bij hoge processnelheden.
De berekening en verdere verwerking van de statistische waarden van beide assen kan afzonderlijk door de klant worden uitgevoerd via het besturingssysteem of een hoger evaluatiesysteem. Dit betekent dat de profileGAUGE optimaal kan worden geïntegreerd in bestaande kwaliteits- en controleconcepten. De connectiviteit wordt eenvoudig verzorgd via industriële Ethernet-interfaces. Standaardprotocollen zoals TCP, UDP en FTP worden ook ondersteund. Dit zorgt voor een eenvoudige integratie in bestaande bussystemen en betrouwbare communicatie met besturingssystemen.
Kenmerken
- Nauwkeurige biaxiale meting van diameter, profiel en positie
- Plug & play-oplossing: voorgemonteerd, uitgelijnd en bedraad
- Synchroon en asynchroon werken mogelijk
- Parallelle uitgang via sensorTOOL
- Hoekmeting en actieve hellingshoekcorrectie van het meetobject
- Veelzijdige veldbusverbinding voor maximale flexibiliteit: Ethernet / EtherCAT / RS422 / EtherNet/IP / PROFINET
- Ideaal voor inline kwaliteitscontrole bij hoge processnelheden
Nauwkeurige diametermeting tot 30 µm

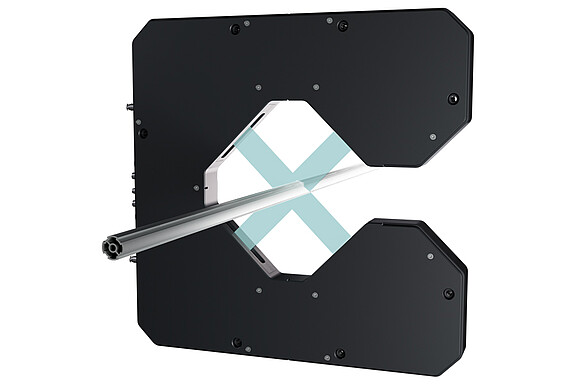

De profileGAUGE-systemen detecteren diameters van slechts 30 µm – hierdoor is het systeem ideaal voor de precieze meting van ultradunne draden en zeer kleine ronde profielen, zelfs met gevoelige materialen en hoge processnelheden.

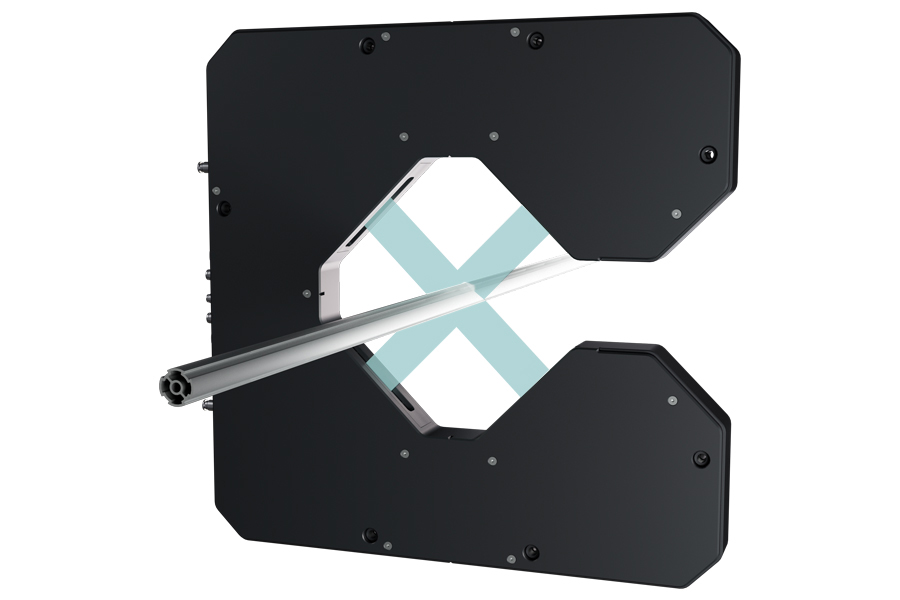

De actieve hellingshoekcorrectie is hierbij een doorslaggevend voordeel. De intelligente evaluatie herkent hellingen van het meetobject. De interne controllers passen de meetwaarde automatisch aan de betreffende hellingshoek – en dus aan de werkelijke uitlijning – van het doel aan. Dit voorkomt op effectieve wijze afwijkingen in de meetwaarde als gevolg van helling – met name in dynamische productieprocessen. De hellingshoekcorrectie werkt over de volledige meetfrequentie van 5 kHz en is beschikbaar in de meetprogramma's voor buitendiameter-, draad- en contourmeting.
Hoge meetsnelheid voor alle objecten
De nauwkeurige meetresultaten kunnen worden verkregen met een meetfrequentie tot 5 kHz. De geïntegreerde, krachtige ODC2700-micrometers zijn geschikt voor een brede reeks meettaken, zijn vrijwel onafhankelijk van oppervlakte-eigenschappen en bijzonder ongevoelig voor storingen zoals omgevingslicht.
Intelligente detectie van vervuiling voor maximale bedrijfsveiligheid
De profileGAUGE-systemen beschikken over geïntegreerde realtime gegevensanalyse die vervuiling van de optiek in een vroeg stadium detecteert en compenseert. Dit voorkomt vertekende meetresultaten en helpt uitval of storingen van de micrometer te voorkomen – voor continue productieveiligheid en betrouwbare meetwaarden.

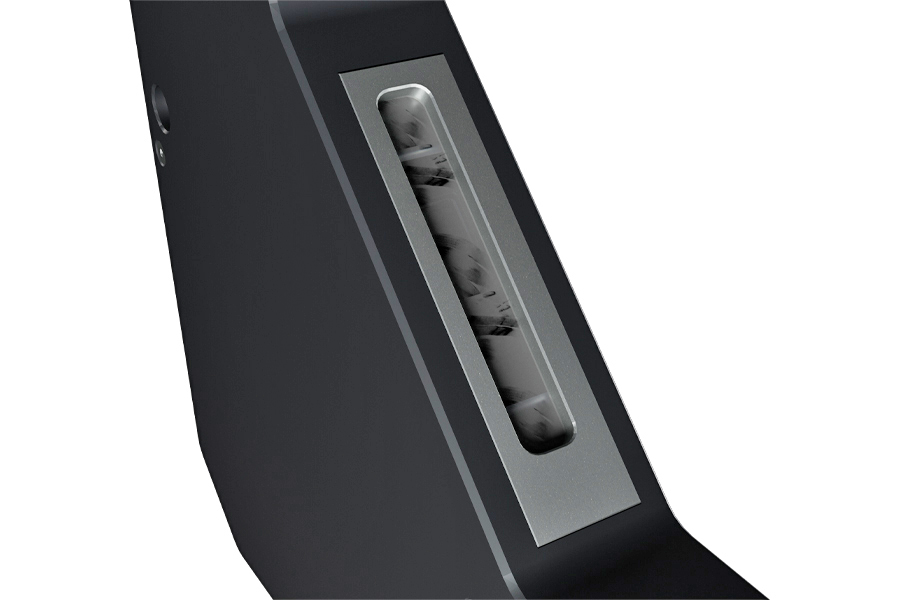

Het systeem rapporteert op verzoek het vervuilingsniveau, bijvoorbeeld tijdens geplande onderhoudsbeurten. De gegevens worden eenvoudig aangeleverd via de geïntegreerde interfaces en maken voorspellend onderhoud mogelijk. De intelligente evaluatie detecteert zelfs de kleinste vervuiling, zowel op het glas als in de lichtbundel. Zelfs de kleinste stofdeeltjes of oliespatjes die onzichtbaar zijn voor het menselijk oog, worden betrouwbaar gedetecteerd.
Er kunnen drie vervuilingsniveaus worden weergegeven:
- Schoon: Geen vervuiling gedetecteerd in het gehele meetbereik
- Beperkt: Gedetecteerde vervuiling bevindt zich in het genegeerde gebied
- Vervuild: Vervuiling gedetecteerd in het relevante gebied.
Varianten voor uitgebreide bescherming

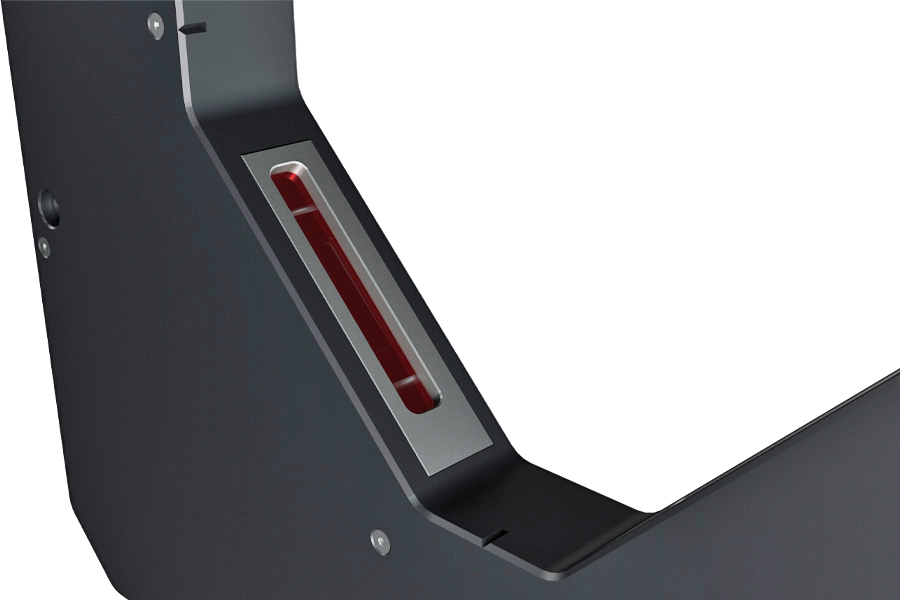

De profileGAUGE kan worden besteld met extra beschermingsaccessoires voor gebruik in veeleisende industriële omgevingen. Dit zorgt ervoor dat de precisie permanent behouden blijft, zelfs onder zware omstandigheden. Het beschermglas helpt schade aan de optiek van de micrometers te voorkomen in zware omgevingsomstandigheden. De luchtspoelring wordt gebruikt om het LED-straalpad schoon te houden. Hij blaast stof, deeltjes en andere verontreinigingen weg voordat deze zich op de optische componenten kunnen afzetten of het meetresultaat kunnen beïnvloeden.
