Meetsysteem voor nauwkeurige 3D-geometrie-inspectie van profielen en halffabricaten

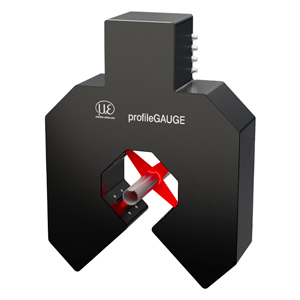

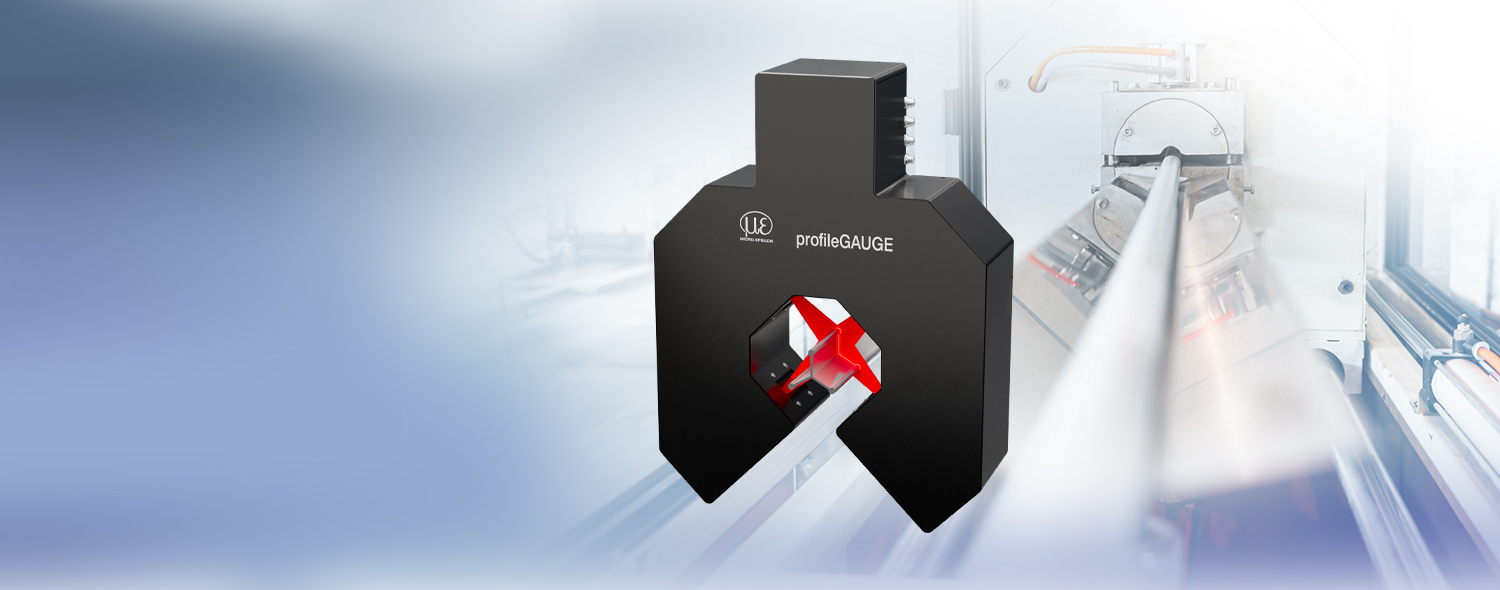

De profileGAUGE X.LP-3D is een inline meetsysteem voor 360°-inspectie van profielen en halffabricaten. Vier scanCONTROL-laserscanners registreren het meetobject gelijktijdig vanuit meerdere kijkrichtingen en maken een betrouwbare geometrische evaluatie direct in het productieproces mogelijk.
De 3DInspect- en profileGAUGE-software wordt gebruikt om toepassingsspecifieke meetprogramma's te maken en inspectiekenmerken zoals breedte, dikte, hoeken, radii, dieptes, spleetmaten, diameters of nominaal/werkelijk-afwijkingen automatisch te evalueren.
De resultaten kunnen aan bovenliggende systemen worden doorgegeven voor kwaliteitsborging en procesbewaking.
Kenmerken
- Complete oplossing met meetbeugel, laserscanners, schakelkast en panel-IPC
- Meetbereik: tot 120 mm
- Nauwkeurigheid: ±5 µm
- Volautomatische kalibratie in < 2 seconden
- Geschikt voor rond, vierkant, vlak, vrijgevormd en zeskantig materiaal
- Ideaal voor automatische productiebewaking in extrusielijnen en bij de productie van halffabricaten
Betrouwbare inspectie van geometrische kenmerken
De profileGAUGE X.LP-3D is ideaal voor de geometrie-inspectie van verschillende profielen en halffabricaten. Typische meetgrootheden zijn:
- Breedte, hoogte en dikte
- Hoeken en radii
- Dieptes en spleetmaten
- Diameters
- Vorm, positie en nominaal/werkelijk-afwijkingen
Het systeem ondersteunt daarmee continue kwaliteitscontrole bij de productie van rond, vierkant, vlak, vrijgevormd en zeskantig materiaal.
Afgestemd op uw profielgeometrie
De profileGAUGE X.LP-3D wordt specifiek ontworpen voor het betreffende meetobject. De standaarduitvoering X.LP-3D-50 biedt een meetbereik van 40 mm. Afhankelijk van het meetobject is een uitgebreid meetbereik tot 120 mm mogelijk.
Het uiteindelijke ontwerp is afhankelijk van de profielgrootte, de geometrie en de relevante te inspecteren kenmerken. Zo wordt gewaarborgd dat de te evalueren contourgebieden binnen het meetbare bereik liggen.
Eenvoudige integratie in nieuwe systemen en bestaande toepassingen

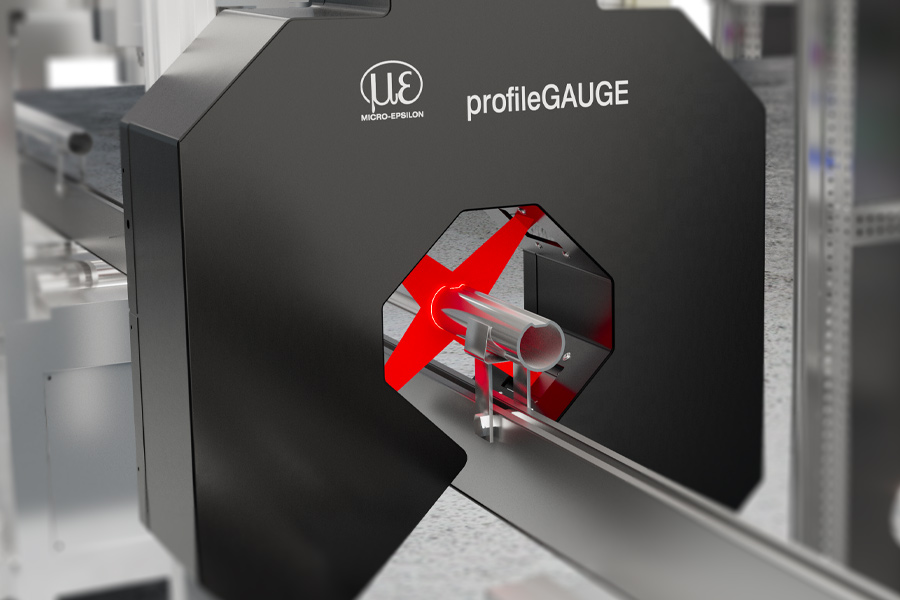

Het profileGAUGE-meetsysteem bestaat uit een meetbeugel met geïntegreerde laserscanners, een schakelkast en een panel-IPC met software. De compacte systeemarchitectuur vergemakkelijkt de integratie in nieuwe systemen en de installatie in bestaande productielijnen. Voor integratie in geautomatiseerde processen zijn standaard industriële interfaces beschikbaar. Meetresultaten kunnen daardoor direct naar de machinebesturing worden overgedragen en voor verdere procesbewaking worden gebruikt.
