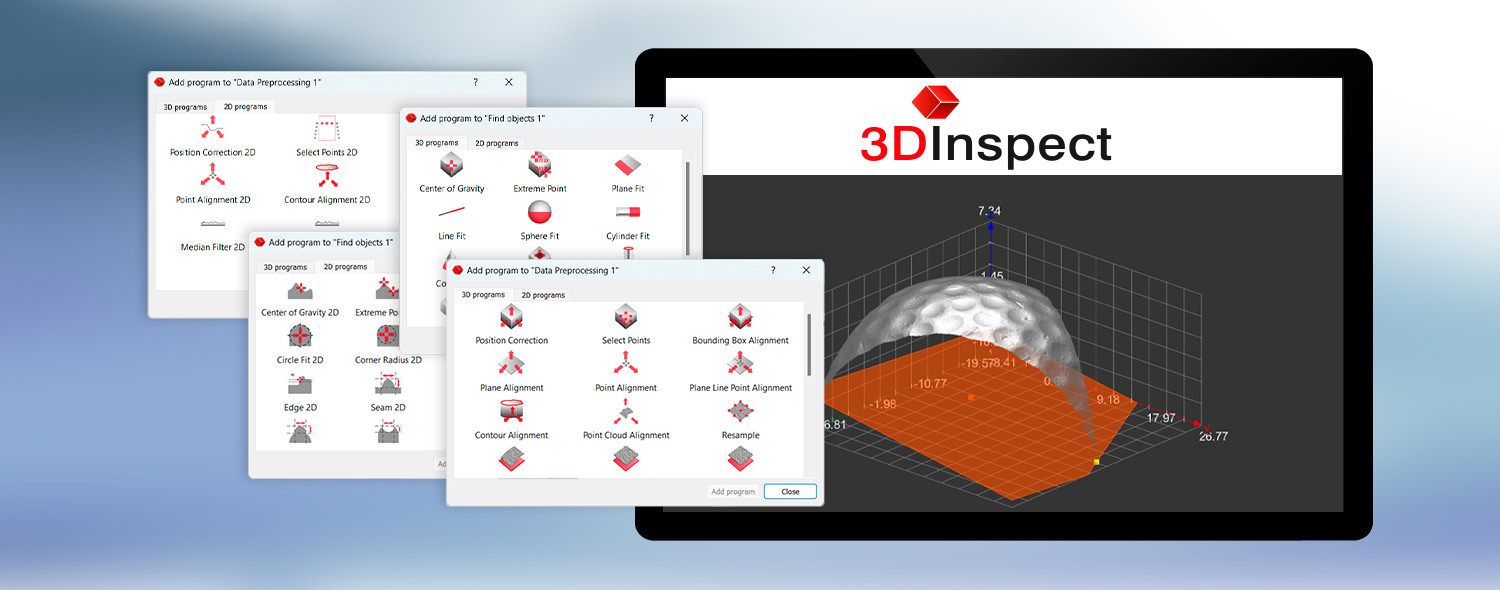

3DInspect: krachtige software voor alle Micro-Epsilon 3D-sensoren
3DInspect is een uniforme en gebruiksvriendelijke softwaretool voor alle 3D-sensoren van Micro-Epsilon. De parameterinstelling van de 3D-sensoren en de registratie van de meetgegevens gebeuren direct in de 3DInspect-software. Krachtige tools maken het uitlijnen en filteren van puntenwolken, intuïtieve detectie en selectie van relevante gebieden en programmacombinatie mogelijk. De 3D-puntenwolken kunnen naar wens worden verwerkt en meetwaarden kunnen naar de controller worden uitgevoerd.
De krachtige software voor alle 2D/3D-sensoren. Gebruikersvriendelijk. Zeer nauwkeurig. Universeel.
Kenmerken
- Eén software voor alle Micro-Epsilon 3D-sensoren
- Zeer compatibel
- Hoge flexibiliteit voor online en offline evaluatie
- Eenvoudige bediening via intuïtieve gebruikersinterface
- Echte 3D-evaluatie, niet alleen 2,5D
- Objectextractie in 3D
- Directe feedback voor de algoritmen
- Directe uitvoer naar de controller (UDP, TCP, Modbus, Ethernet/IP, Profinet, EtherCAT)
- Nieuw: oppervlakte-inspectie

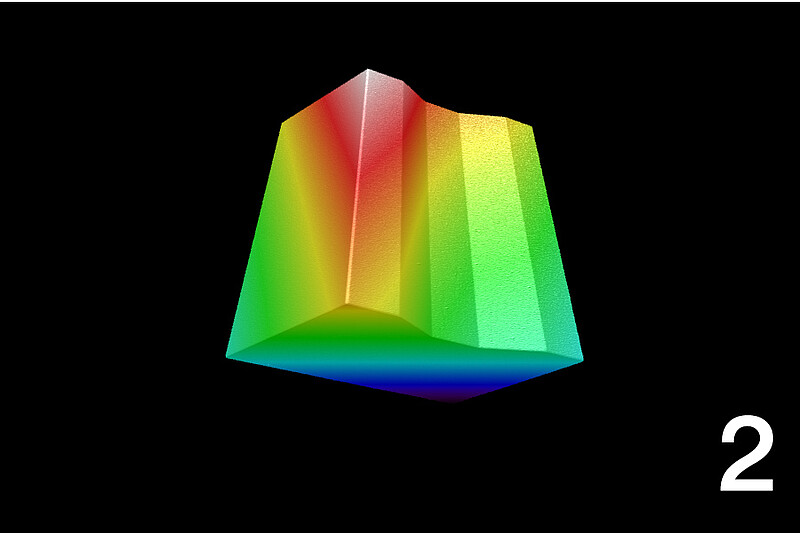

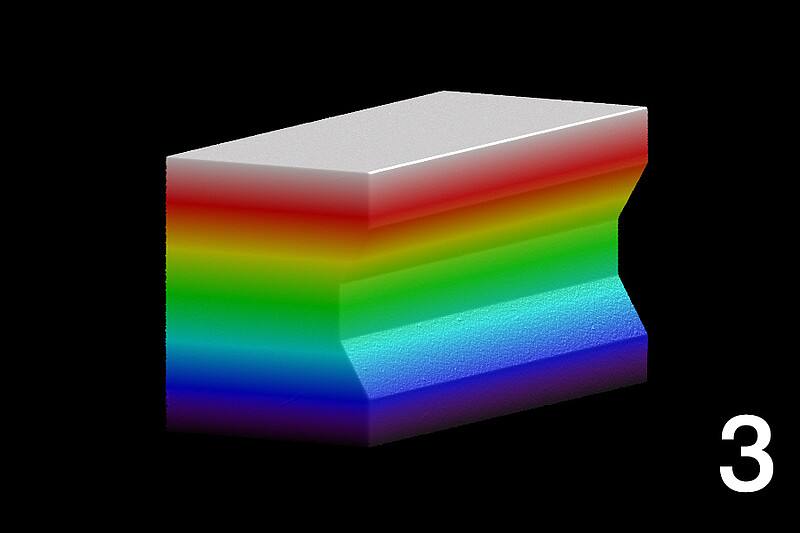

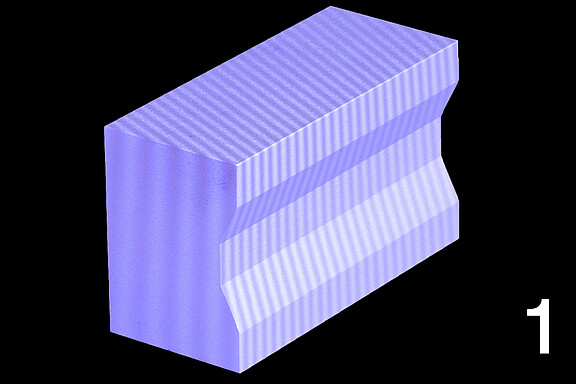

De unieke Valid3D-technologie maakt een verliesvrije weergave en verwerking van de puntenwolken mogelijk. Zo kunnen gescande 3D-objecten willekeurig in het coördinatensysteem worden verplaatst.
Voordelen:
- Echte 3D-afbeelding van het testobject zonder gegevensverlies
- Analyse en evaluatie van het volledige testobject
- Echte 3D-gegevens in plaats van 2,5D-evaluatie

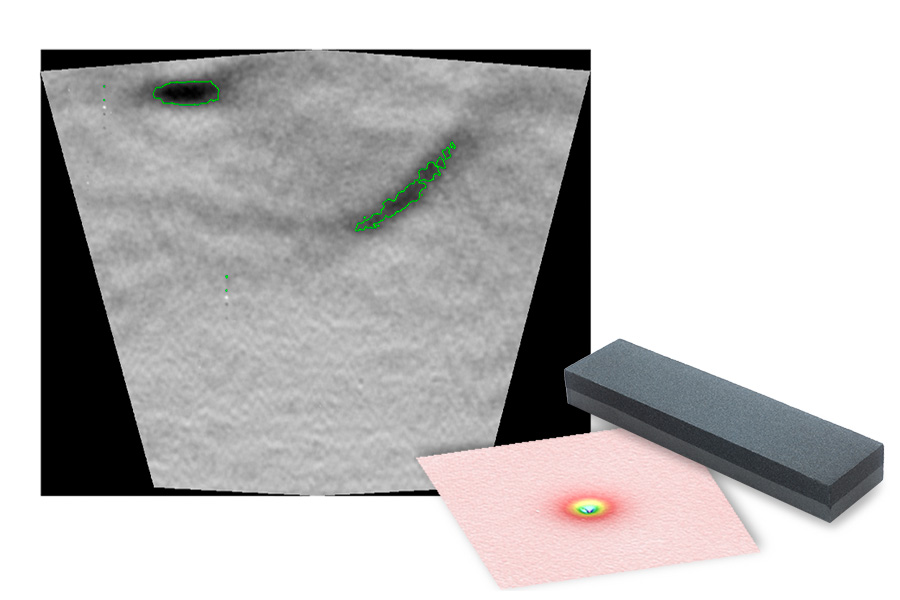

NIEUW: Licentie-uitbreiding - 3DInspect 3.0 voor oppervlakte-inspectie
De functionele uitbreiding voor oppervlakte-inspectie kan afwijkingen van een homogeen oppervlak detecteren. Dit betekent dat 3DInspect 3.0 voor digitale kwaliteitscontrole kan worden gebruikt. De test wordt uitgevoerd op basis van vooraf gedefinieerde criteria, waardoor subjectieve invloeden worden geëlimineerd. Dit maakt het mogelijk om defecten in een vroeg stadium te detecteren.
Belangrijke nieuwe functies:
- Digital Stone simuleert een fysieke wetsteen. Hoge precisie met hoge herhaalbaarheid
- Digital Master: objectieve vergelijking tussen doel en werkelijke waarde met goede onderdelen (incl. overwogen variantie)
- Defectdetectie met sorteer- en telfunctie: automatische defectdetectie en hoogte-evaluatie

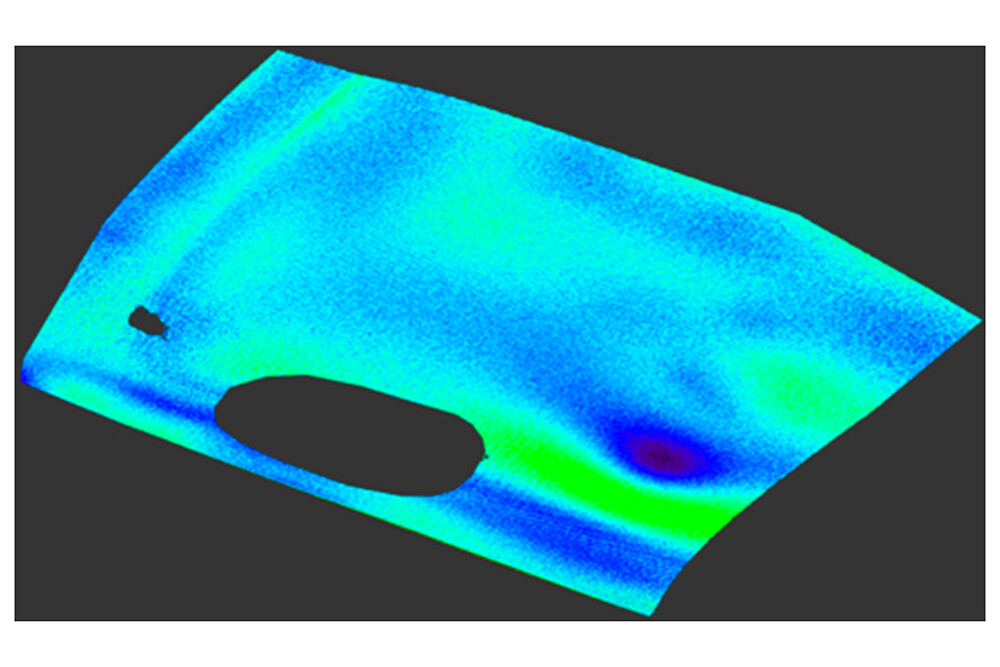

Componenten testen op een nieuw niveau - dankzij de Digital Master

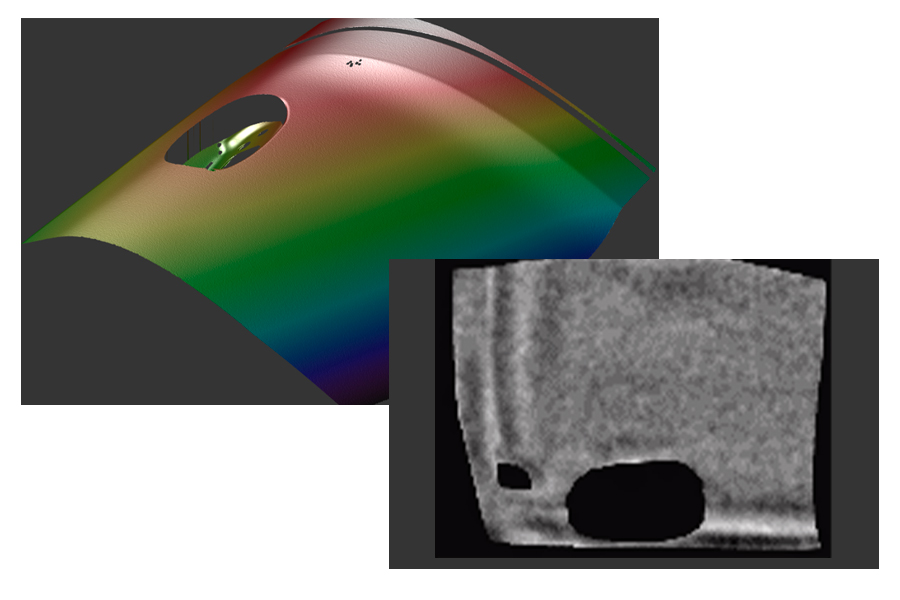

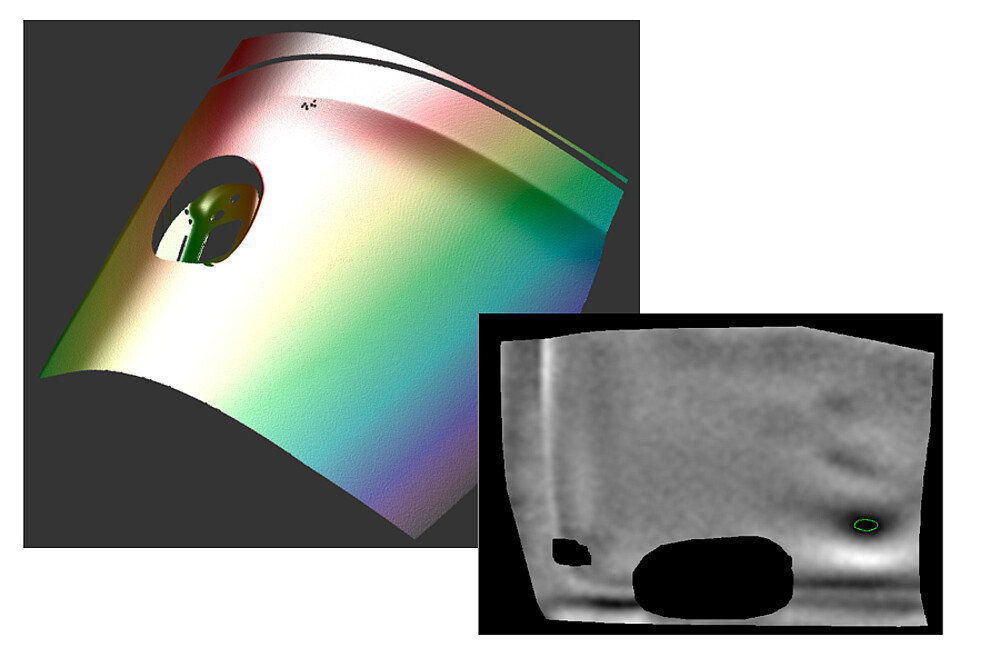

Het inleren van een digitale master maakt een doel/werkelijk-vergelijking mogelijk. Dit betekent dat verschillende I/O-onderdelen worden samengevoegd in een masterbestand. De te testen componenten kunnen vervolgens met dit masterbestand worden vergeleken en geanalyseerd.
| 3DInspect | Basissoftware gratis te downloaden |
Functionele uitbreiding "Automatisering" |
Functionele uitbreiding "Oppervlakte-inspectie" |
|---|---|---|---|
| Sensor-parametrering | ✓ | ✓ | ✓ |
| 3D-puntenwolk weergeven | ✓ | ✓ | ✓ |
| Evaluatie van 3D-gegevens | ✓ | ✓ | ✓ |
| Aansturing van de software via de PLC | ✓ | ||
| Meetresultaten naar de controller/software sturen | ✓ | ||
| Datalogging | ✓ | ||
|
Detectie van defecten voorafgaand aan de verwerking |
✓ |

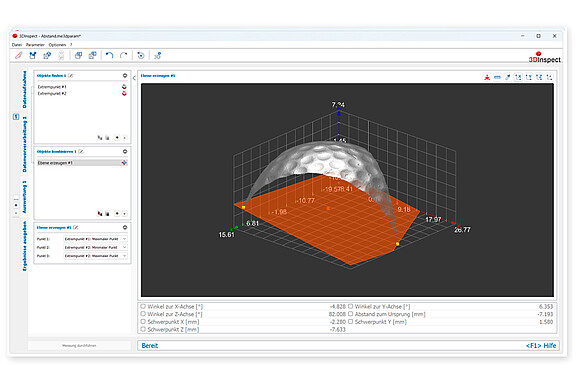

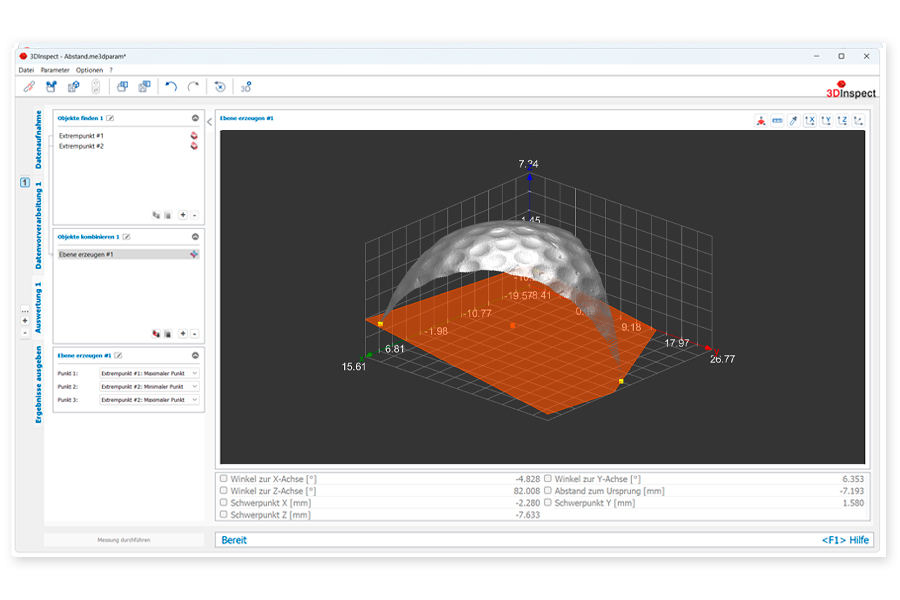

Krachtige programma's voor 3D-evaluatie
3DInspect verzendt de meetgegevens van de sensor via Ethernet naar een pc en levert deze in driedimensionale vorm. De software beschikt over krachtige meetprogramma's voor verdere verwerking, evaluatie en beoordeling. De voorgeconfigureerde meetprogramma's zijn onderverdeeld in de categorieën "Voorbewerking van gegevens", "Objecten zoeken" en "Objecten combineren" en bieden diverse instelmogelijkheden, zoals:
- Eenvoudige uitlijning van de puntenwolk
- Filtering van de gehele puntenwolk voor afvlakking en optimalisatie
- Trendverwijdering, Digital Stone en Digital Master voor oppervlakte-inspectie
- Eenvoudige selectie van het interessegebied (Region of Interest), bijvoorbeeld rand, middelpunt, maximumpunt, pad
- Berekeningsprogramma's voor afstanden, hoogtes, hoeken, radii
- Defectdetectie met sorteer- en telfunctie
- Signaaluitvoer OK/nOK
