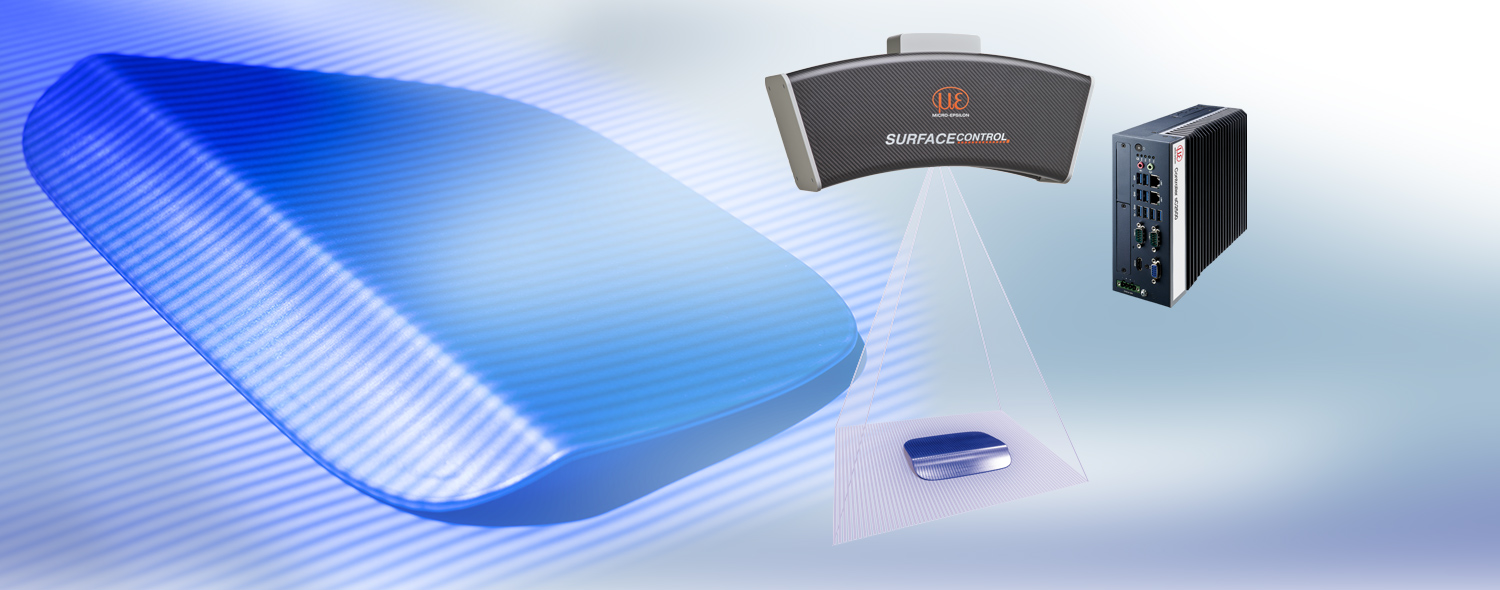

3D-snapshot-sensor voor oppervlakte-inspectie van grote objecten

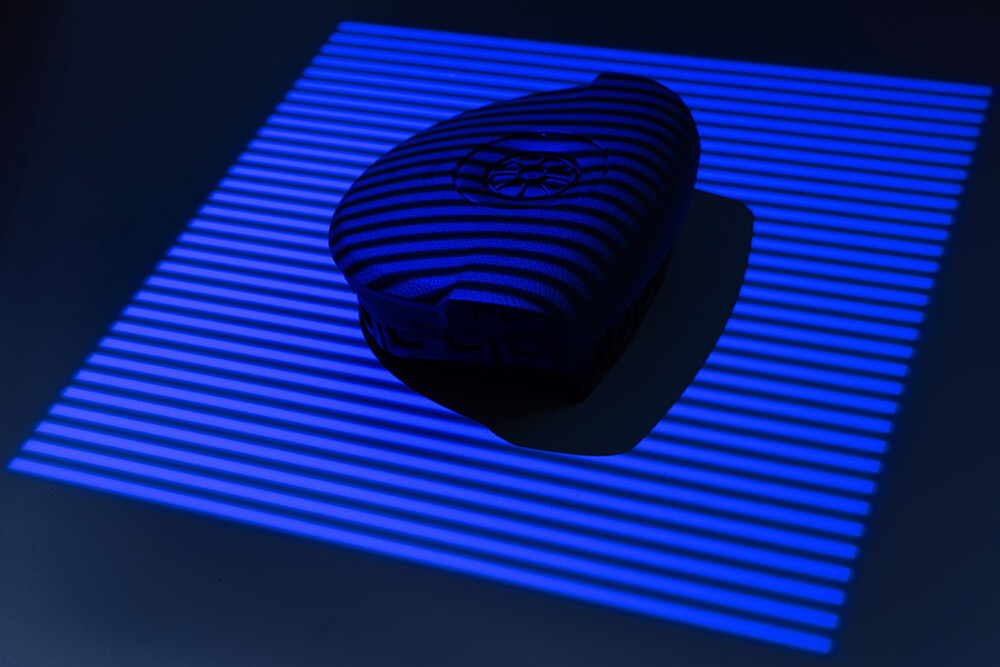

De surfaceCONTROL 3D 2500 snapshot-sensor wordt toegepast voor 3D-metingen voor geometrie-, vorm- en oppervlakte-inspectie op diffuus reflecterende oppervlakken. De sensor kan worden gebruikt voor zowel geautomatiseerde in-line en at-line inspecties als in de metrologieruimte. De projectie van licht met een interfernetiepatroon maakt directe 3D-meting mogelijk. De sensor wordt gekenmerkt door een groot meetveld en een hoge meetbereikdiepte tot 300 mm met een herhaalbaarheid tot 3,0 µm. De geregistreerde beelden worden overgedragen naar de externe controller, waar ze worden verwerkt tot 3D-gegevens. Drie modellen bestrijken verschillende meetvelden.
Kenmerken
- Grote objecten max. 650 x 495 mm
- Hoog meetbereik, diepte tot 300 mm
- Acquisitietijd vanaf 0,5 s
- Hoogste nauwkeurigheid tot 0,5 μm
- Digitale interfaces (via controller 2500): GigE Vision/GenICam
- Digitale interfaces (via 2D/3D-gateway): Gigabit Ethernet (GigE Vision / GenICam) / USB2.0 / PROFINET / EtherCAT / EtherNet/IP
De nieuwe generatie 3D-metingen

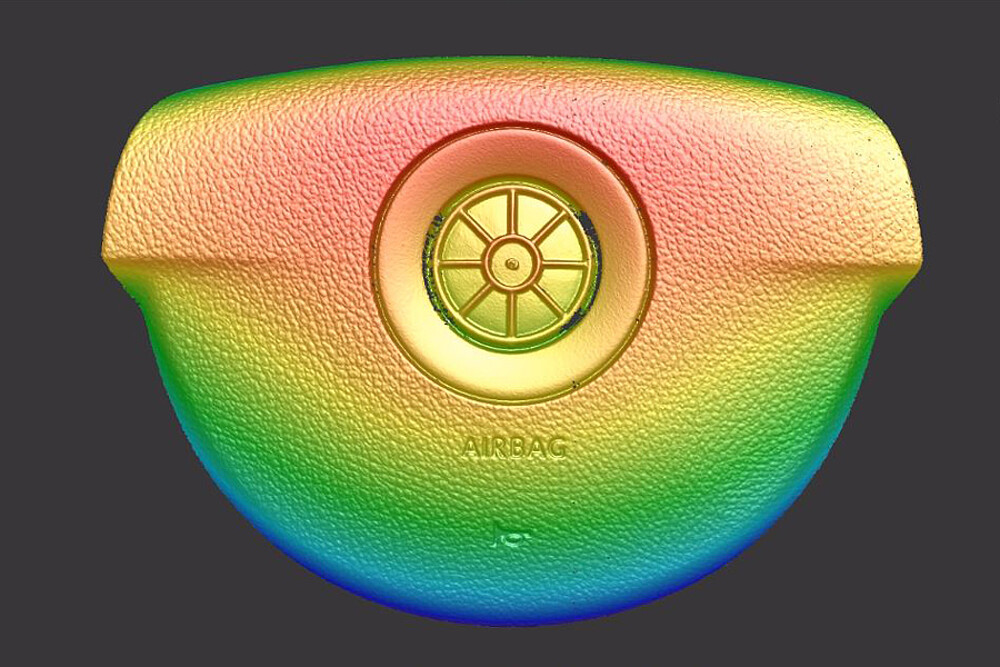

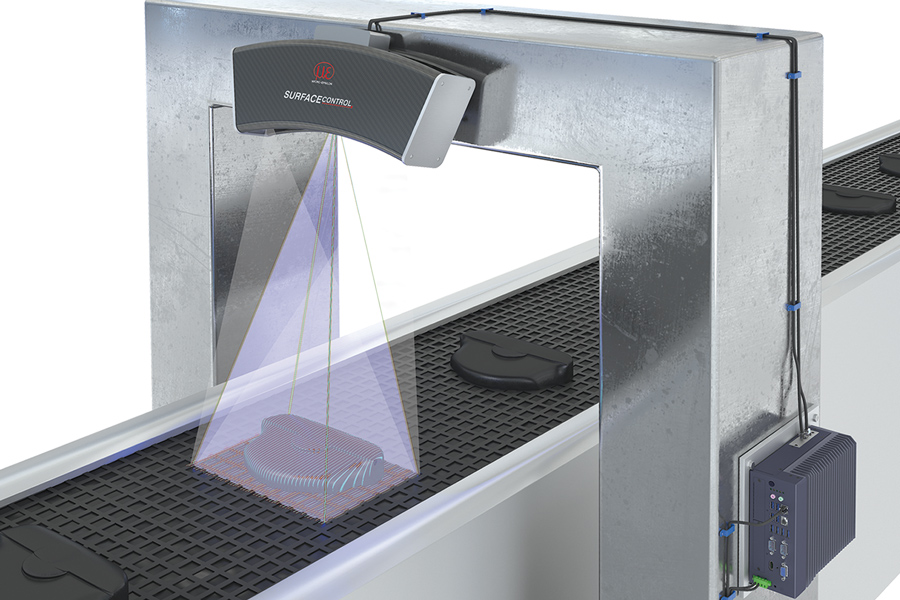

De SC2500-controller biedt snelle gegevensuitvoer via de Gigabit Ethernet-interfaces. De 2D/3D-gateway II ondersteunt EtherNet/IP-, PROFINET- en EtherCAT-verbindingen. 3DInspect, DefMap3D en InspectionTools zijn krachtige softwaretools die nauwkeurige 3D-metingen en oppervlakte-inspecties mogelijk maken. GigE Vision-compatibiliteit maakt tevens eenvoudige integratie met beeldverwerkingssoftware van derden mogelijk. De uitgebreide SDK voor software-integratie van klanten maakt het softwarepakket compleet.
Toepassingsvoorbeelden
- 3D-inspectie van geometrie, vormdetectie en oppervlakte-inspectie
- Automatisering, productie- en procesbewaking en kwaliteitscontrole
- Contactloze meting van diffuus reflecterende oppervlakken in het Stop and Go-proces
- Vorm-, positie- en oppervlakte-inspectie
