Hoogwaardige 3D-snapshot-sensor voor industriële meet- en inspectietaken

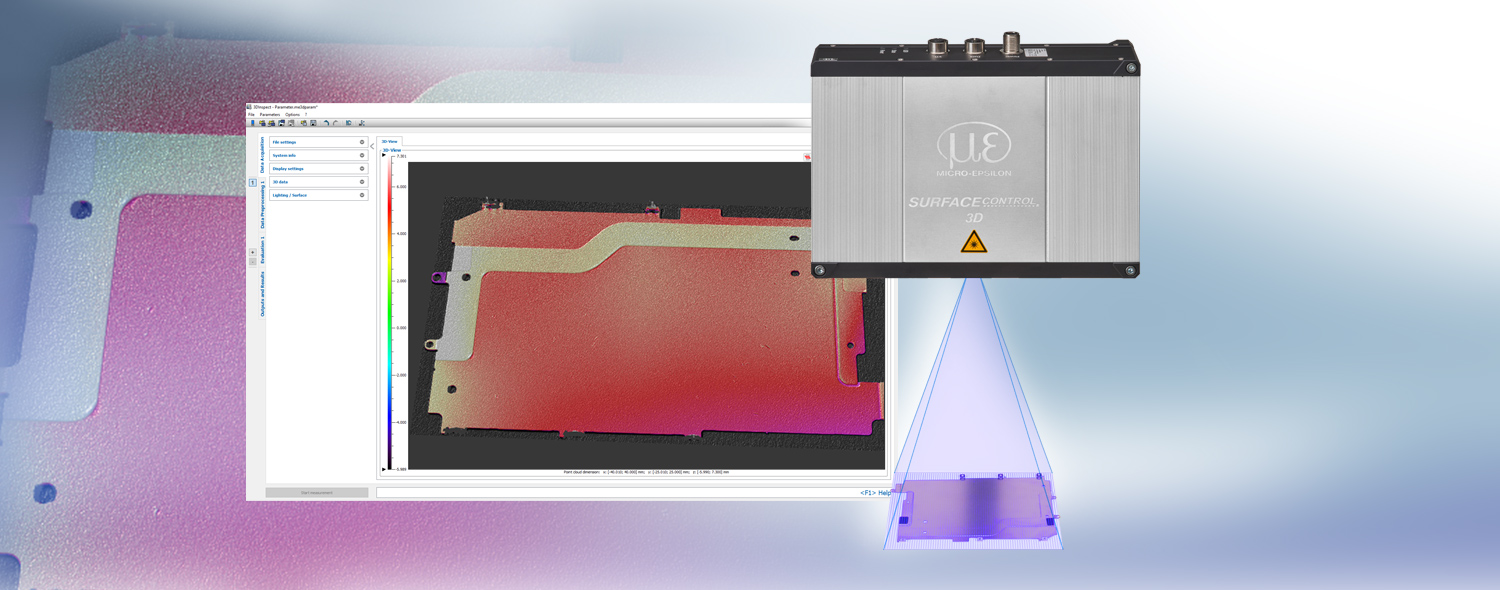

De hoogwaardige SurfaceCONTROL 3D 3200 snapshot-sensor is ideaal voor gebruik in industriële toepassingen. Hij voert geautomatiseerde inline 3D-metingen uit voor geometrie-, vorm- en oppervlakte-inspectie op diffuus reflecterende oppervlakken. De sensor wordt gekenmerkt door zijn compacte ontwerp en hoge meetnauwkeurigheid in combinatie met een hoge gegevensverwerkingssnelheid. Met een hoge herhaalbaarheid van de Z-as tot 0,4 µm is de sensor ideaal voor nauwkeurige 3D-meet- en inspectietaken. Twee verschillende meetbereiken dekken verschillende meetvelden.
Kenmerken
- Acquisitietijd vanaf 0,3 s
- Micron snapshots voor grote meetvelden
- Hoogste nauwkeurigheid tot 0,4 μm
- Digitale interfaces (geïntegreerd): GigE Vision /GenICam
- Digitale interfaces (via 2D/3D-gateway): PROFINET / EtherCAT / EtherNet/IP*
- Digitale in-/uitgangen: 4 digitale I/O's met parametreernbare functies (voor externe trigger, sensoraansturing, uitvoer van sensortoestanden)
Zeer nauwkeurige 3D-sensor voor de kleinste meetobjecten
Met het kleine meetoppervlak van 30 x 18,5 mm detecteert de surfaceCONTROL 32x0-30 zelfs de fijnste 3D- en oppervlaktestructuren met ultieme nauwkeurigheid en betrouwbaarheid. De hoge z-asresolutie en de nauwkeurige herhaalbaarheid maken zeer nauwkeurige metingen mogelijk. Bovendien kunnen kleine objecten met een werkafstand van 130 mm worden gedetecteerd, terwijl de XY-resolutie vanaf 12 µm zorgt voor een nog nauwkeurigere detectie.
240 mm groter meetbereik met uitstekende Z-nauwkeurigheid
Met een meetoppervlak van tot 245 x 180 mm registreert de surfaceCONTROL 35x0-240 structuren en details op grotere objecten met hoge nauwkeurigheid. Dankzij hun hoge z-as meetbereik van 240 mm zijn de sensoren ideaal voor toepassingen met grote meetvolumes. De hoge z-as resolutie van 5 µm in combinatie met het grote meetbereik maakt maximale nauwkeurigheid mogelijk bij een brede reeks toepassingen, bijvoorbeeld voor het testen van bipolaire platen voor brandstofcellen.
Nieuwe generatie 3D-metingen
Naast de snelle gegevensuitvoer beschikt de surfaceCONTROL 3D 3200 tevens over een IO-interface. EtherNet/IP, PROFINET en EtherCAT zijn beschikbaar via de 2D/3D-gateway II. 3D GigE Vision-compatibiliteit maakt tevens eenvoudige integratie met beeldverwerkingssoftware van derden mogelijk. De uitgebreide SDK voor software-integratie van klanten maakt het softwarepakket compleet.
Toepassingsvoorbeelden:
- 3D-geometrie-inspectie en vormdetectie

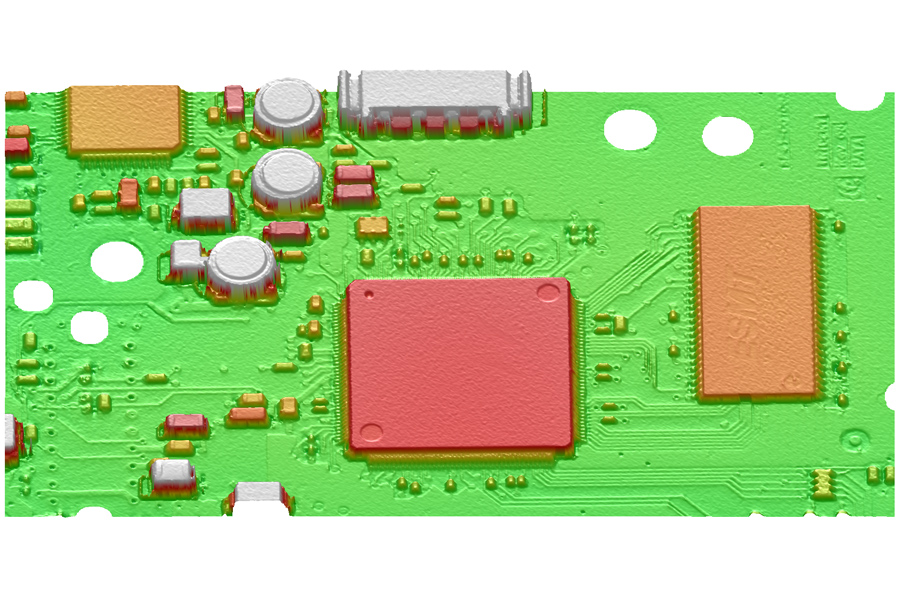

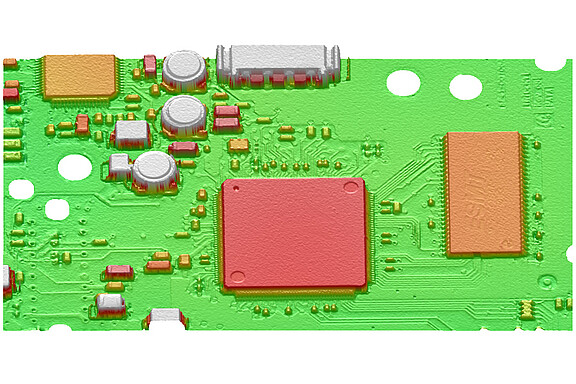

- Inspectie van elektronische componenten
- Automatisering, productie- en procesbewaking en kwaliteitscontrole
- Contactloze meting van diffuus reflecterende oppervlakken in het Stop and Go-proces
- Vorm-, positie- en oppervlakte-inspecties
3DInspect-software voor 3D-meettaken en inspectie
De 3DInspect-software is een krachtige tool voor de instelling van sensorparameters en industriële meettaken. Deze software verzendt de meetgegevens van de sensor via Ethernet en levert de gegevens in driedimensionale vorm. Deze 3D-gegevens worden verder verwerkt, geëvalueerd en beoordeeld met 3DInspect-meetprogramma's op de pc en, indien nodig, geregistreerd en via Ethernet naar een besturingseenheid verzonden. Indien gewenst kunnen deze 3D-gegevens met de software worden opgeslagen. Bovendien zijn instelling en configuratie van de sensor via de software mogelijk. Voor verbinding met een automatiseringsinterface maken de functies van de software-add-on 3DInspect Automation het gebruik van de SC3210-sensoren mogelijk, die ook uitgebreide datalogging omvatten.
