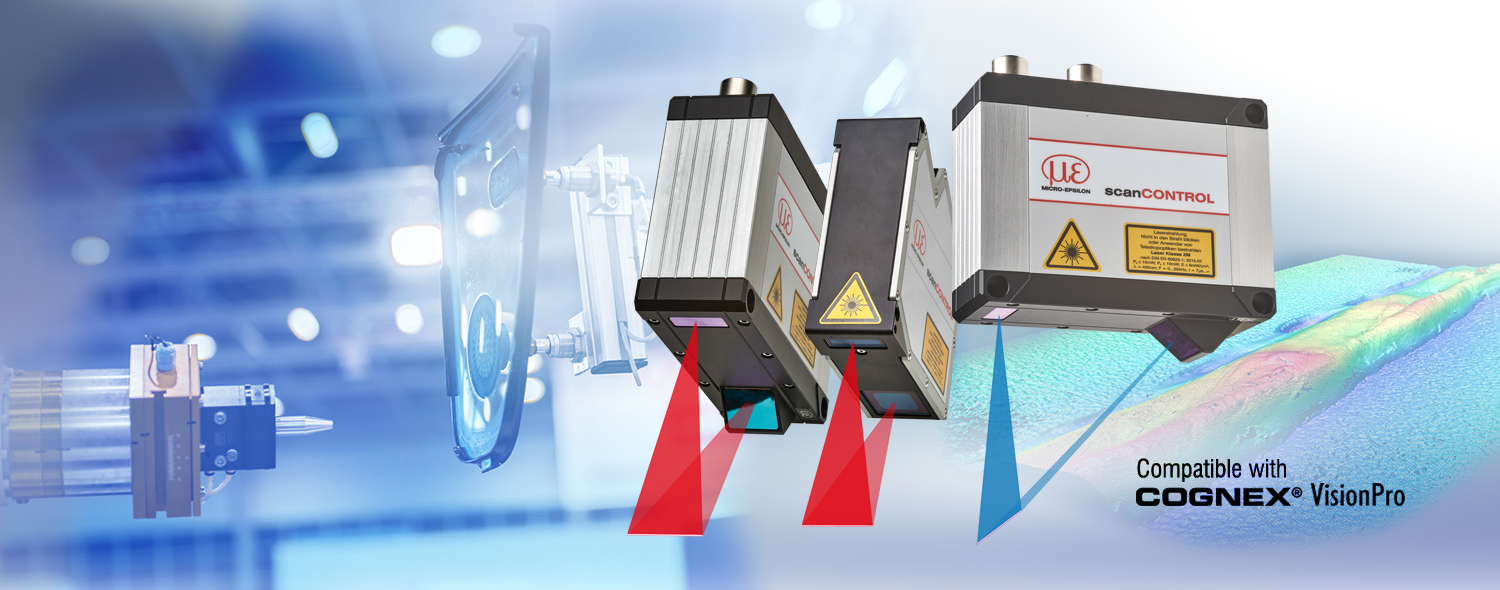

Laserscanners voor 2D/3D profielmetingen
Laserscanners van Micro-Epsilon behoren tot de best presterende profielsensoren ter wereld voor wat betreft nauwkeurigheid en meetsnelheid. Ze detecteren, meten en evalueren contactloos profielen op verschillende objectoppervlakken. De beschikbare modellen met verschillende meetbereiken zijn, zeer geschikt voor industriële toepassingen. Voor integrators zijn modellen beschikbaar voor eigen evaluatieprogrammering van de klant. Met behulp van geïntegreerde intelligentie voeren de scanCONTROL SMART-scanners talloze meettaken uit. De scanCONTROL-modellen vereisen geen externe controller, hetgeen de installatie aanzienlijk vereenvoudigt.
Kenmerken
- Compact formaat en geïntegreerde evaluatie: geen externe controller nodig
- Hoge profielresolutie voor de detectie van de kleinste details
- Hoge profielsnelheid voor dynamische meettaken
- Krachtige software voor parametrisatie en visualisatie
- SDK's voor integratie in individuele softwareomgevingen
- Bewezen hoge operationele veiligheid in 24/7-bedrijf gedurende vele jaren
- Compatibel met Cognex VisionPro
- Snelste SMART-evaluatie direct in de sensor: tot 10 kHz
- Optimale aansluiting op PLC dankzij UDP-bundeling zonder informatieverlies

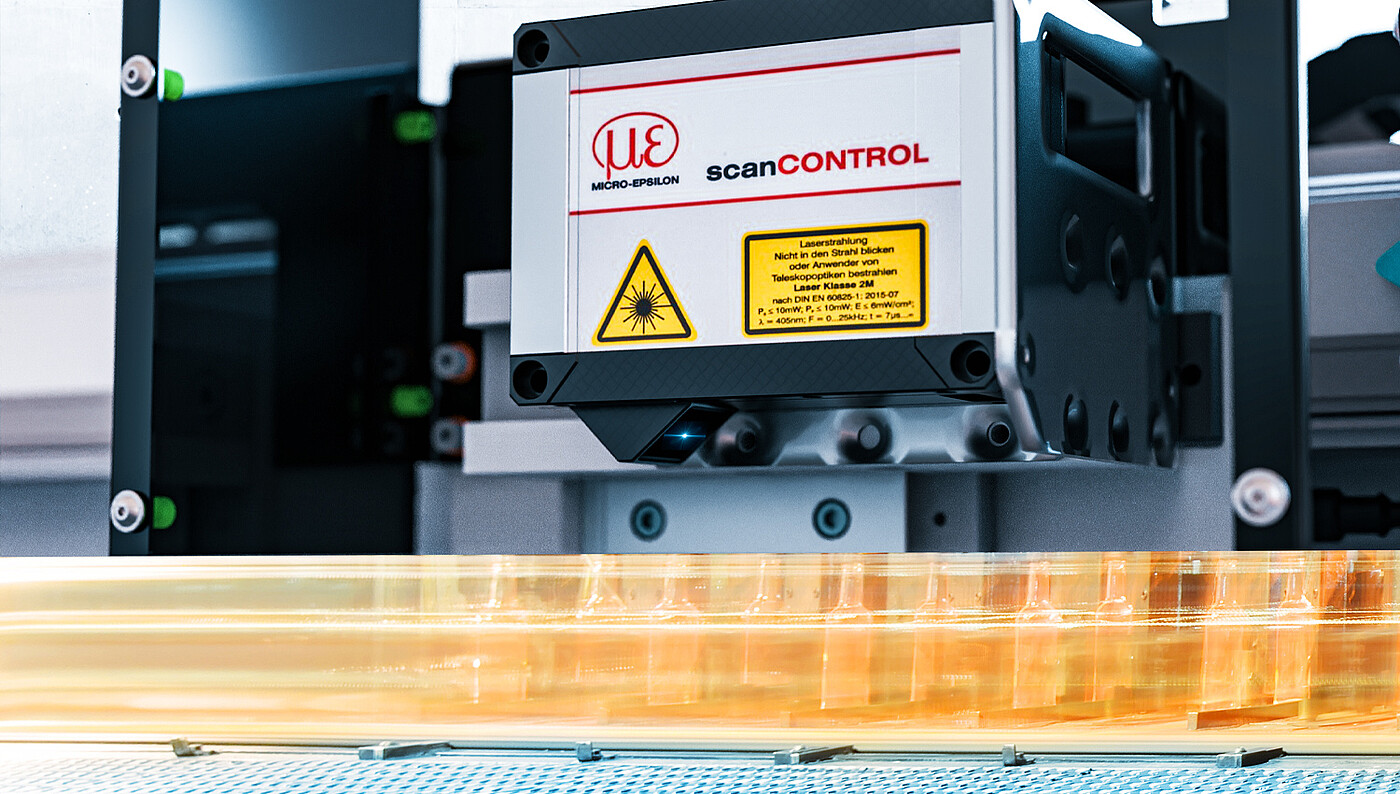

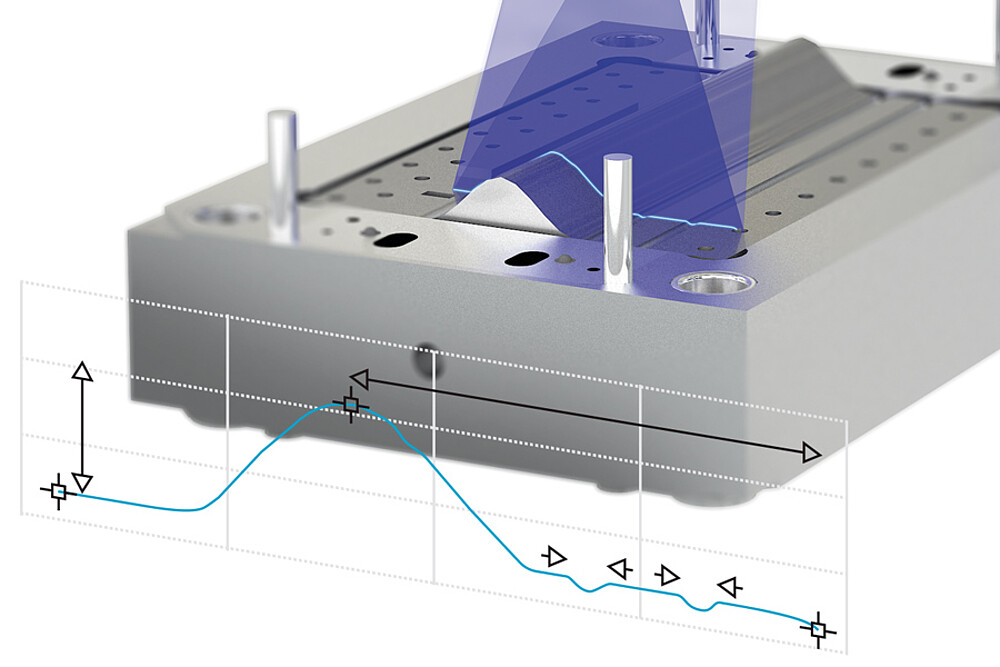

Eén SMART-scanner voor alle parameters

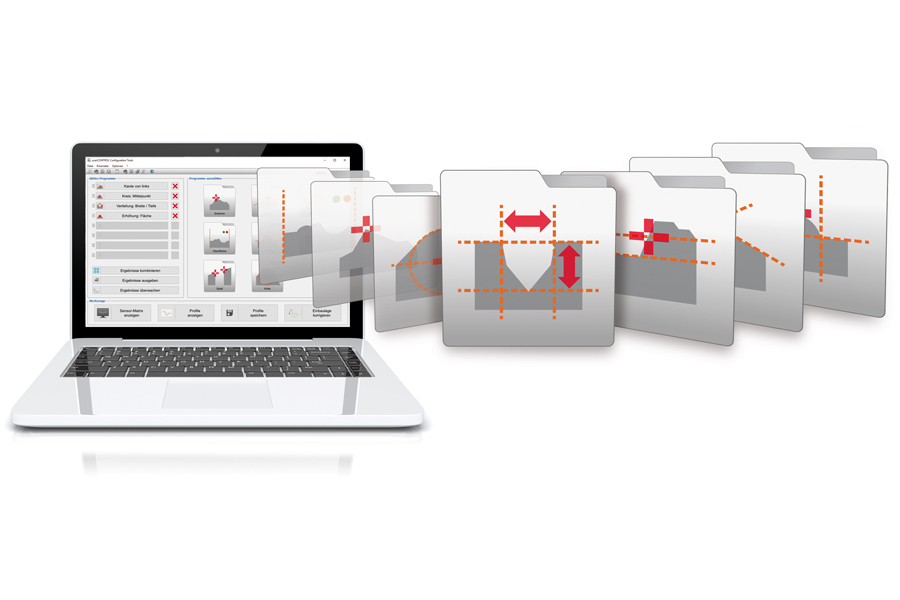

scanCONTROL-laserscanners voeren diverse meettaken uit: profiel, breedte, hoogte, diepte, rand, rups, spleet, hoek, rondheid en nog veel meer. Met de Configuration Tools-software zijn er meer dan 40 meetprogramma's met in totaal meer dan 90 evaluaties beschikbaar. De programma's worden overgedragen naar de SMART-sensor, die de meting, evaluatie en uitvoer in stand-alone modus uitvoert.
Intelligente SMART-scanner: brede reeks functies voor talloze meettaken

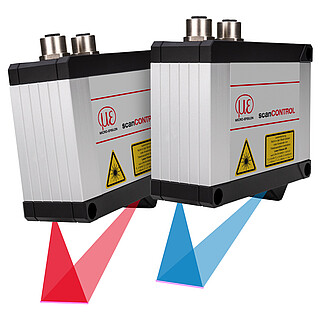

SMART-laserscanner met verbeterde prestaties
De prestaties van de scanCONTROL 300x-modellen zijn opnieuw verbeterd door gerichte optimalisatie: verbeterde algoritmen en componenten verhogen de gegevensacquisitie en -uitvoer tot wel 10 miljoen meetpunten per seconde. De profielberekenings- en evaluatiesnelheid voor slimme sensoren is tot wel 60% verhoogd, waardoor profielevaluaties snel en betrouwbaar kunnen worden uitgevoerd. UDP-bundeling maakt het mogelijk de gegevensoverdracht ook bij een langzame PLC zonder informatieverlies uit te voeren.

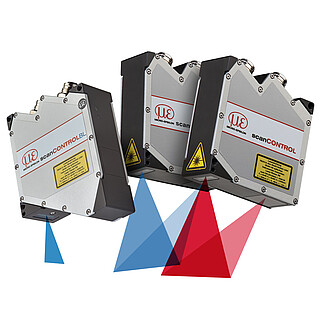

Talrijke modellen voor een brede reeks toepassingen
Configureer uw laserprofielscanner: Ga naar de modelkeuze

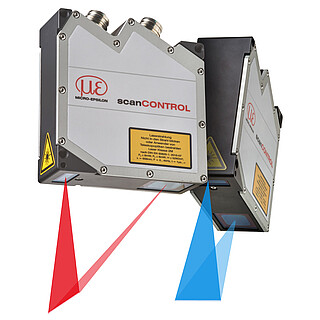

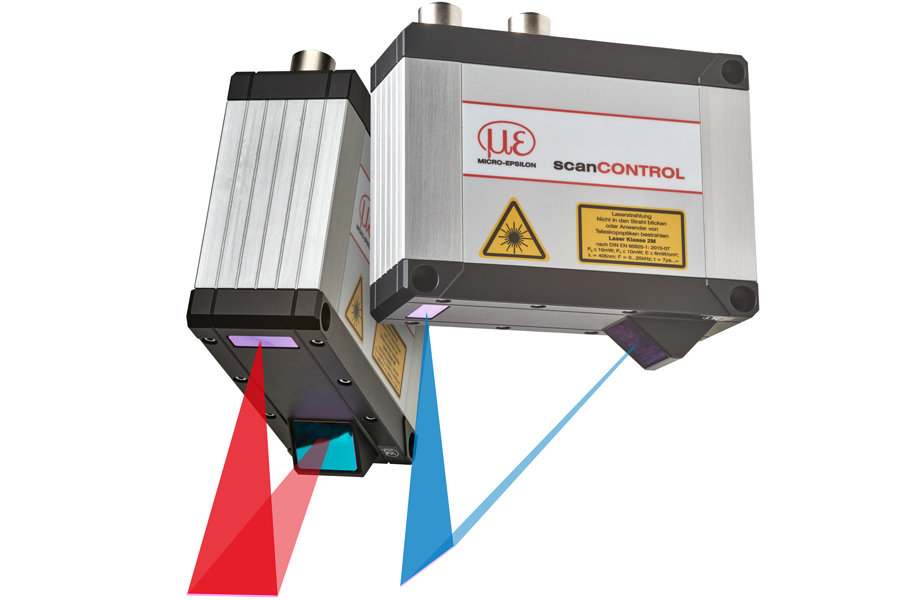

Profielscanners met rode laser en gepatenteerde Blue Laser-scanners
Laserscanners van Micro-Epsilon zijn verkrijgbaar met een rode laserdiode of met de gepatenteerde Blue Laser Technology. Laserscanners met blauwe laserlijn worden bij voorkeur gebruikt voor profielmetingen op roodgloeiende metalen, evenals transparante en organische oppervlakken. Hoewel ze een aanzienlijk hogere stabiliteit bieden, dringt de blauw-violet laserstraal niet door het meetobject.
Meettaken met blauwe laserscanners die meten op roodgloeiende meetobjecten van meer dan 700 °C en transparante objecten, zoals glas en kunststof zijn beschermd door het octrooirecht. De scanCONTROL-laserscanners bereiken een uitstekende signaalstabiliteit en dus nauwkeurige meetresultaten op deze oppervlakken.
Compacte profielsensoren
Het compacte ontwerp, in combinatie met het lage gewicht, zorgt voor nieuwe toepassingsgebieden bij profielmetingen. Omdat de controller in de behuizing van de scanCONTROL-profielsensoren is geïntegreerd, worden de bekabelingsinspanningen beperkt, hetgeen de mechanische integratie vereenvoudigt. Dankzij hun compacte ontwerp en hoge profielfrequentie, zijn de laserprofielsensoren geschikt voor dynamische meettaken, bijvoorbeeld bij productiebewaking of bij assemblageprocessen op robots.

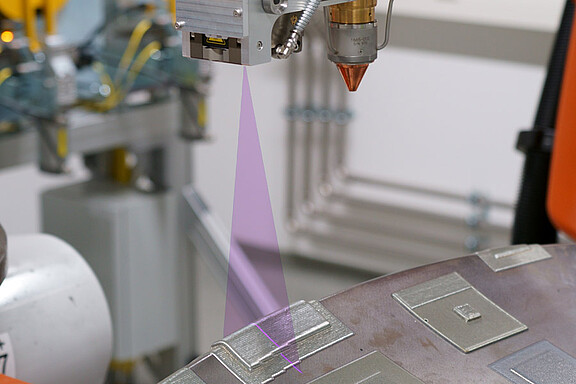

© Fraunhofer ILT beeldmaterial: Automatisering van hybride additieve productie met machine-geïntegreerde laserprofielsensoren als onderdeel van het door de BMBF gefinancierde ProLMD-project.
Flexibele integratie met twee verschillende klassen
| Voor ruwe profieloverdracht | Met geïntegreerde profielberekening en -evaluatie |
| PROFILE | SMART |
Diverse mogelijkheden voor gegevensoverdracht
De sensoren kunnen eenvoudig in bestaande klantsoftware worden geïntegreerd via de beschikbare SDK's of de GigE Vision-standaard waaraan alle scanCONTROL-sensoren voldoen (integratie in beeldverwerkingssoftware). De sensoren van de scanCONTROL SMART-klasse kunnen de meetwaarden direct overdragen naar de besturingssystemen via de volgende interfaces:Ethernet (UDP of Modbus TCP)RS422 (ASCII of Modbus RTU)Analoge, digitale schakelsignalen (met scanCONTROL Output Unit)Profinet, Ethernet/IP, EtherCAT (met scanCONTROL Gateway)
