Uitvoer van meetwaarden
De 2D/3D-gateway en de 2D/3D-uitvoereenheid maken het mogelijk de meetwaarden van scanCONTROL SMART via verschillende interfaces te verzenden.

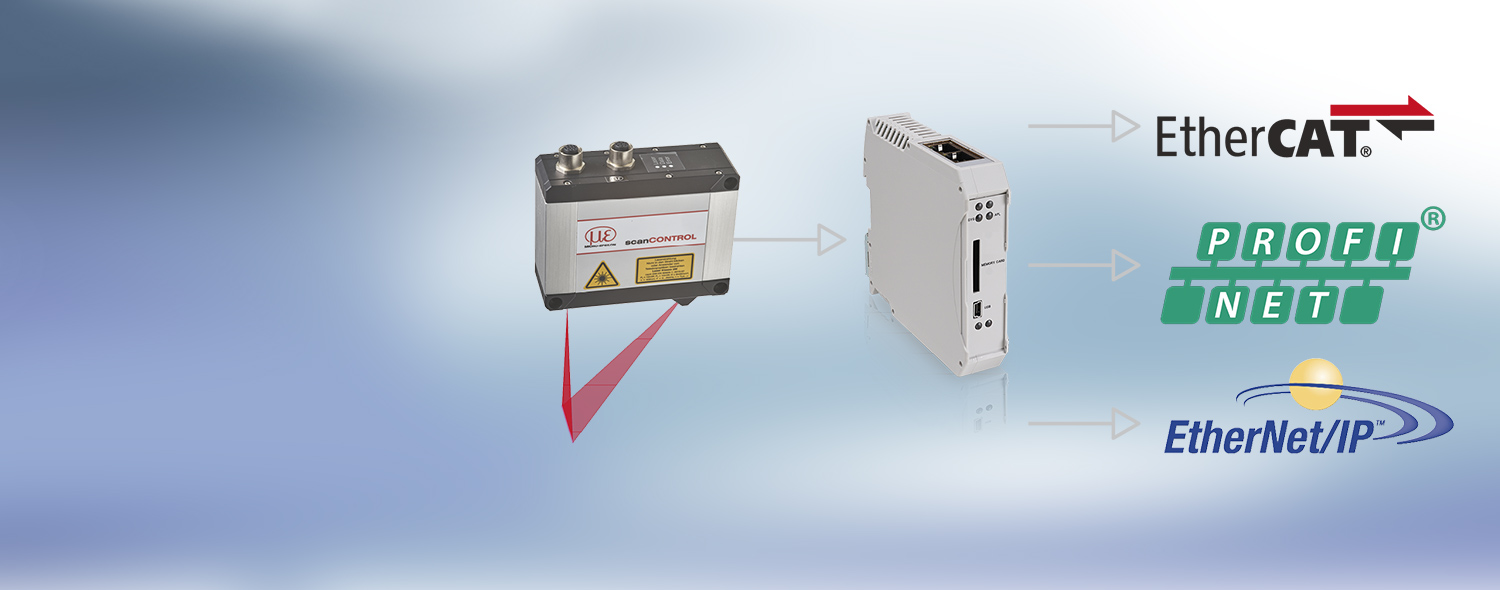

2D/3D-gateway
Elke 2D/3D-gateway kan met maximaal 4 sensoren worden verbonden. De gateway communiceert met de scanCONTROL SMART-sensor via Ethernet Modbus. De resulterende waarden worden vervolgens naar Profinet, EtherCAT of Ethernet/IP geconverteerd. De klant voert de parameterinstelling uit met een gedetailleerde handleiding.

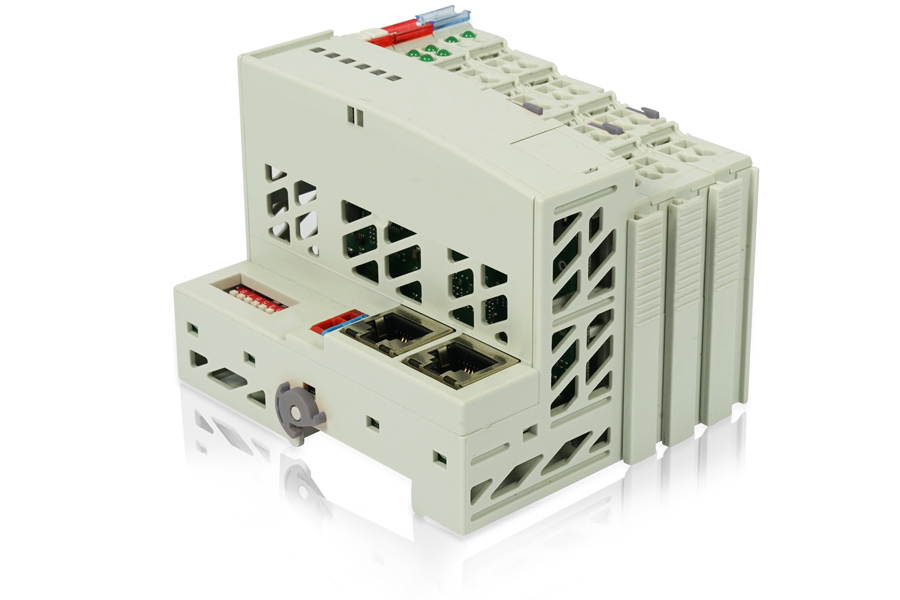

2D/3D-uitgangseenheid
De scanCONTROL SMART-sensoren communiceren rechtstreeks met de uitgangseenheid via de Modbus-interface, die de gemeten waarden converteert naar analoge stroom- of spanningssignalen of digitale schakelsignalen (OK/NOK-evaluatie). Het systeem bestaat uit een basis (veldbuskoppeling met filtermodule en eindklem) en één of twee (analoge + digitale) uitgangsklemmen.
De volgende uitgangsklemmen zijn beschikbaar:
- Digitaal - 8 kanalen: positief of negatief schakelend
- Analoog - 4 kanalen: ±10 V, 0-10 V, 0-20 mA of 4-20 mA
