Metaal

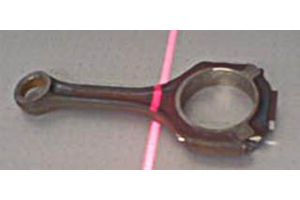

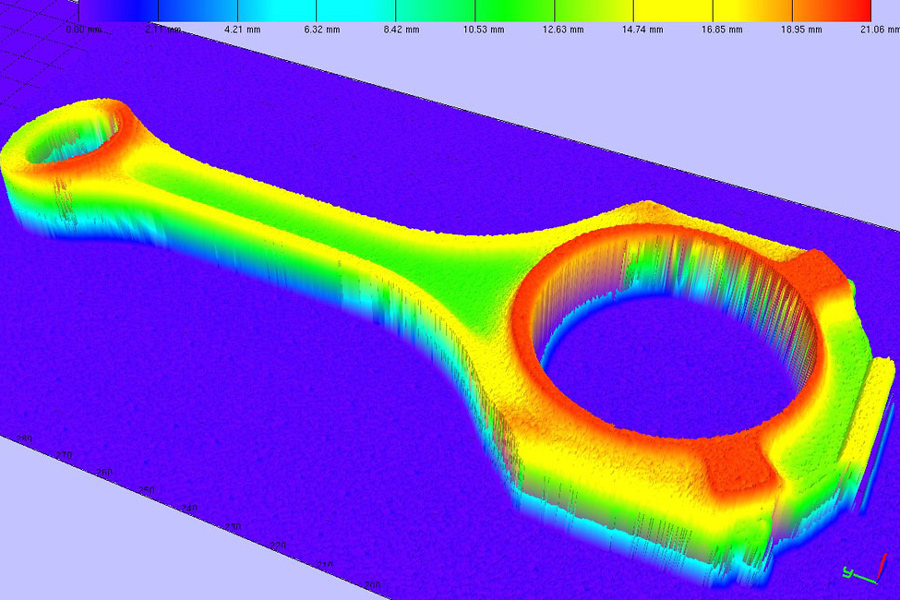

Lineaire 3D-registratie van onderdelen
- Modulair systeem van Mabotic
- Snelle en eenvoudige digitalisering
- Geen vervorming van afzonderlijke profielen door de globale sluiter van de scanCONTROL profielscanner

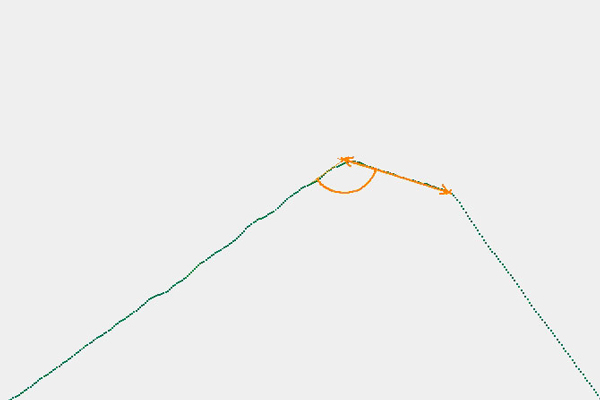

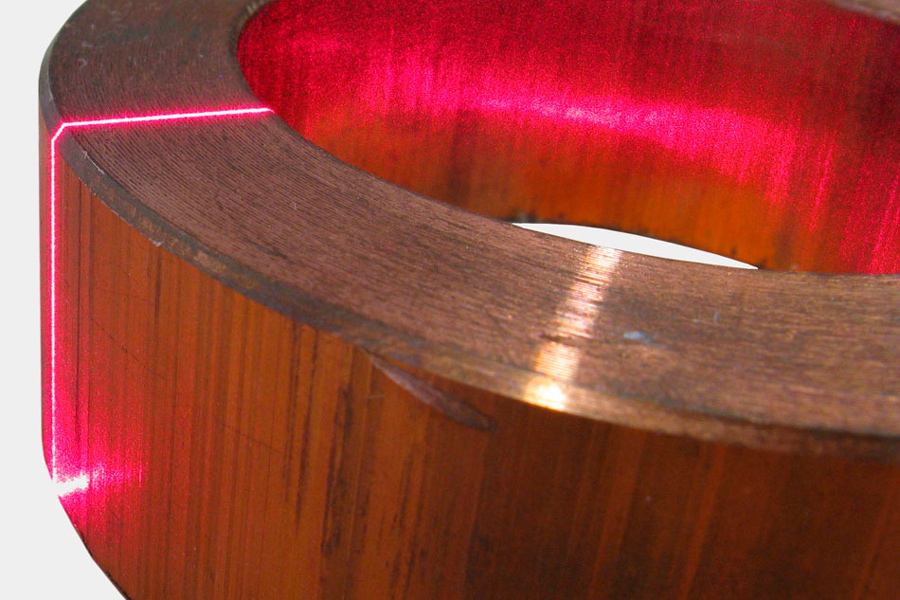

Afschuiningen op koperen ringen
- Materiaal is gecorrodeerd en vertoont veranderingen in de glansgraad
- De volledige meting duurt minder dan 1 seconde
- Breedte van de afschuining is 0,8 mm
- Daarnaast wordt de hoek van de afschuining gecontroleerd

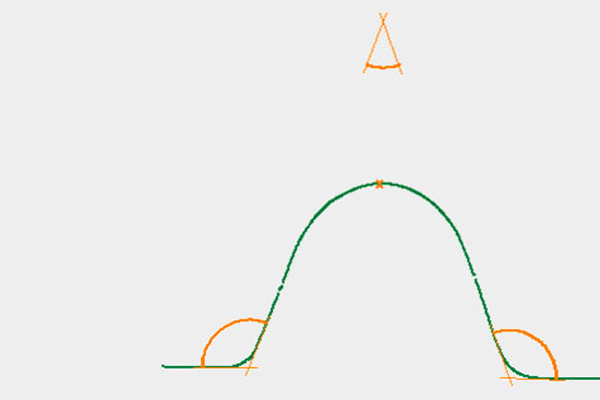

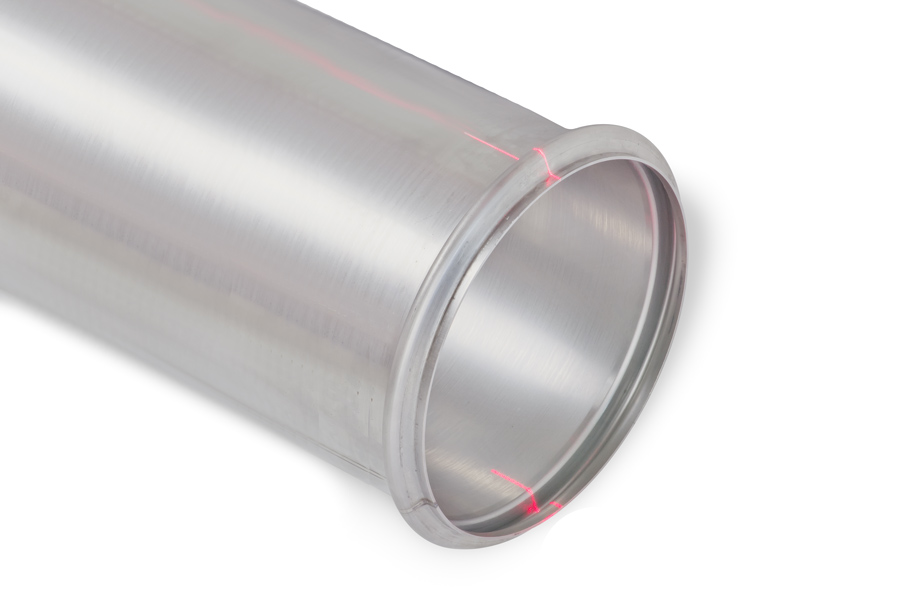

Contourmeting bij buisuiteinden
- Met behulp een scanner voor elk uiteinde
- Glanzend oppervlak
- Gedeeltelijk steile randen

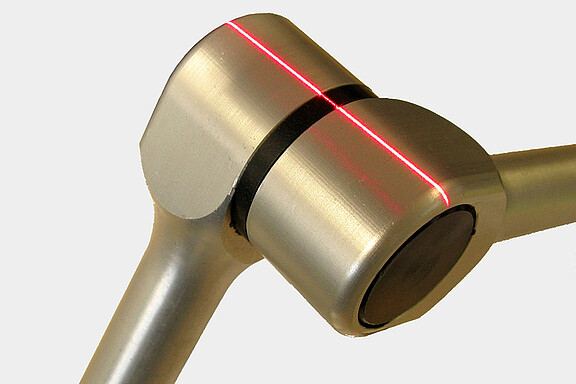

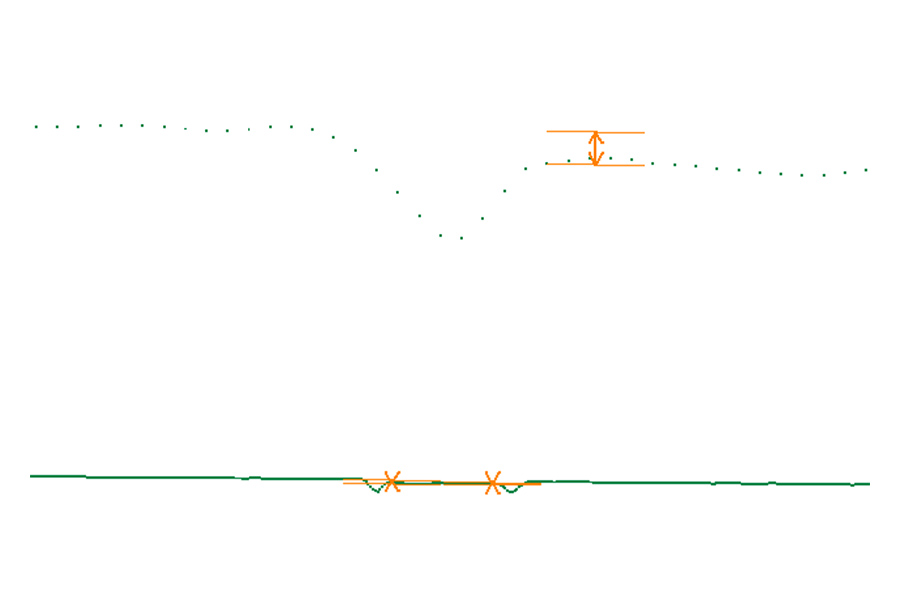

Meten van de concentriciteit van verbindingen
- Verbinding van twee onderdelen met een metalen glijlager
- Cirkelvormige controle (180°) en stapmetingen
- Afgeleid van de bepaling van de concentriciteit van de drie elementen

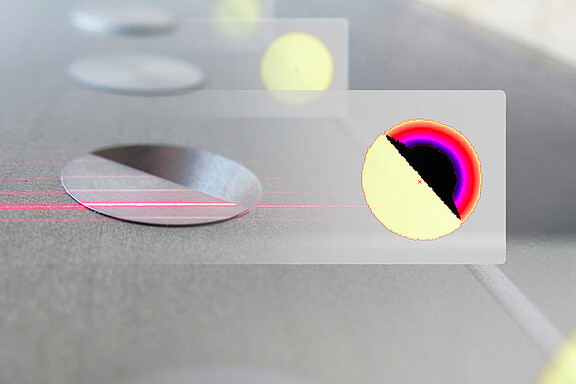

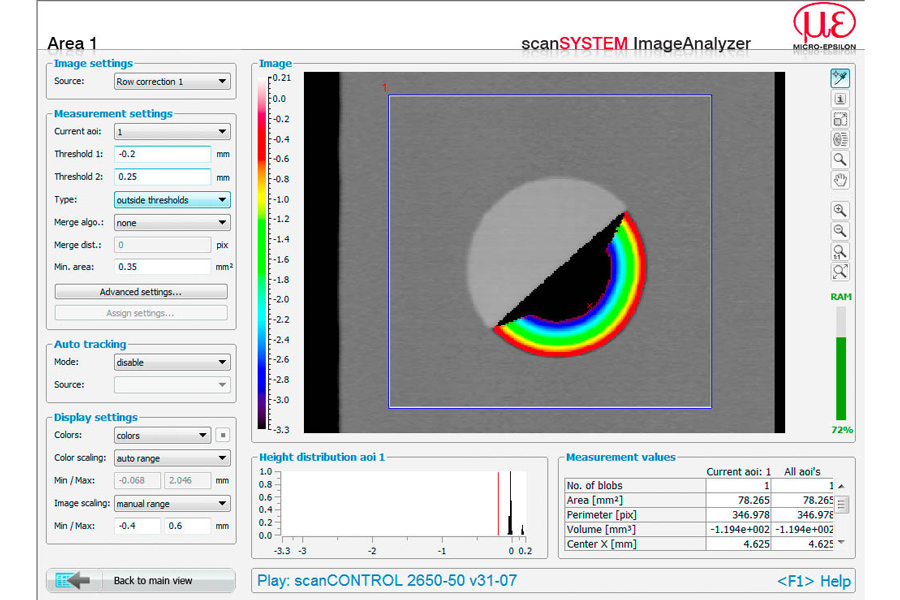

Fluweelcontrole
- Positie van het fluweel
- Hoogte van het fluweel
- Defecten/kantelen van het fluweel
- 250 fluwelen/min

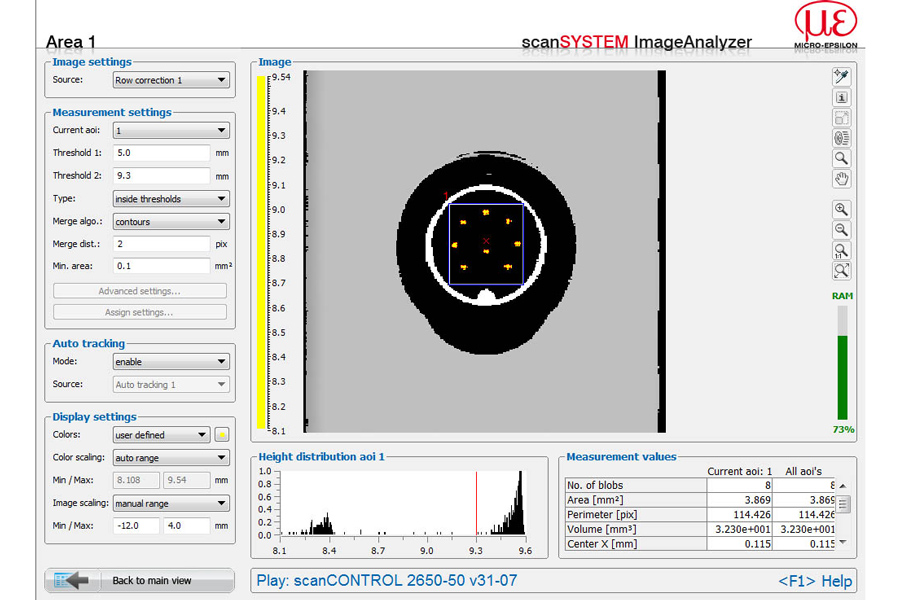

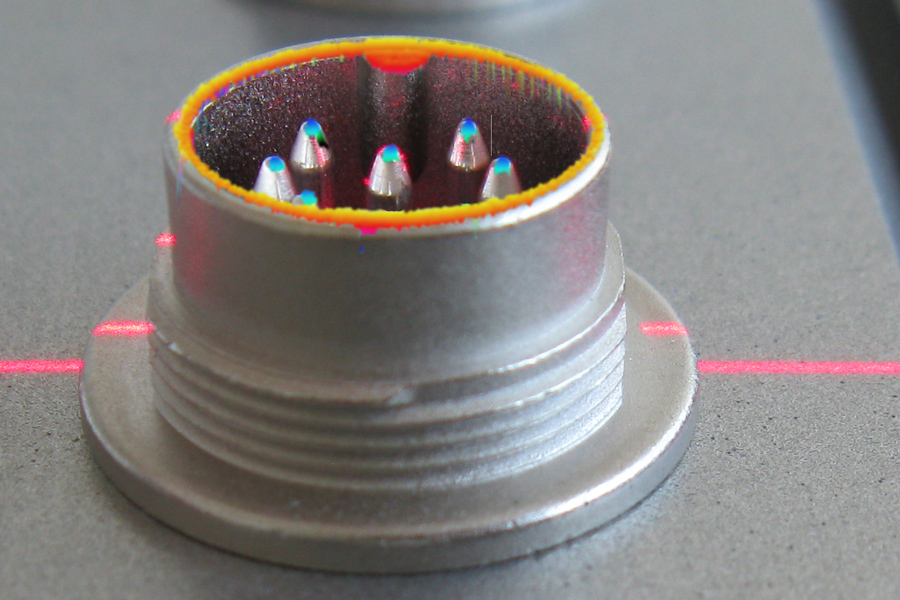

Pencontrole
- Positie van de pennen
- Hoogte van de pennen
- Aantal pennen en defecten
- 187 pinnen / min

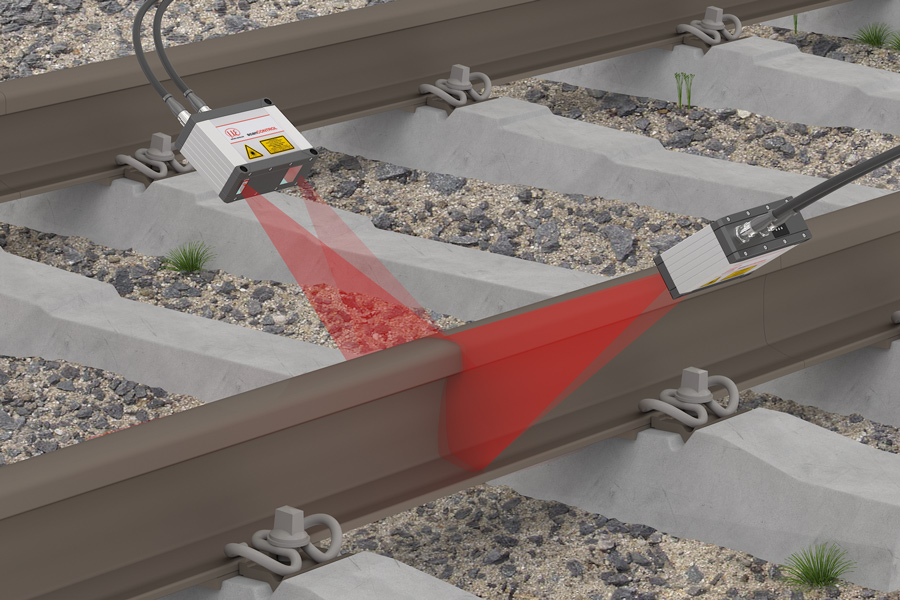

Spoorrails
- 2 scanners per rail
- 50 mW-laser voor hogesnelheidsmetingen op rails (gedeeltelijk glanzende of donkere oppervlakken)
- Omgevingstemperatuur van -20 tot +80 °C (koeling en verwarming door een klantsysteem)
- Detectie van defecten op de rails tijdens het overrijden
- Evaluatiesoftware door de klant

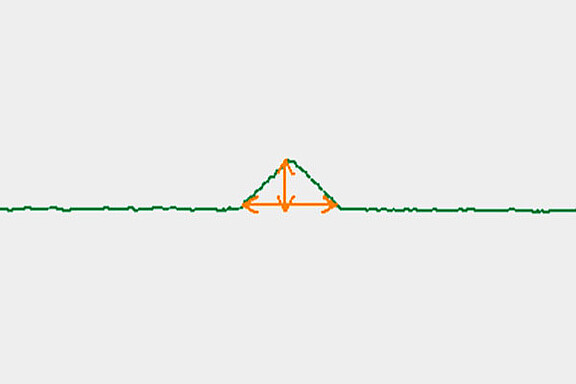

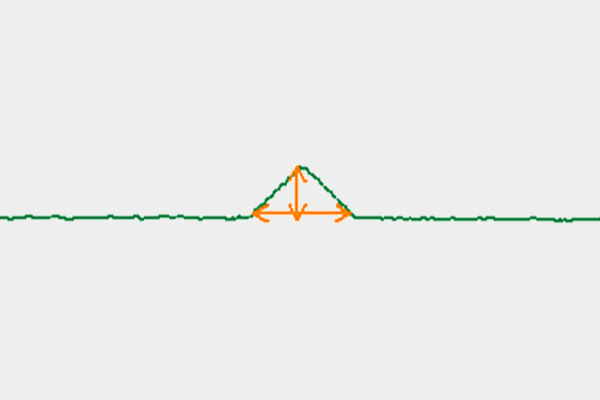

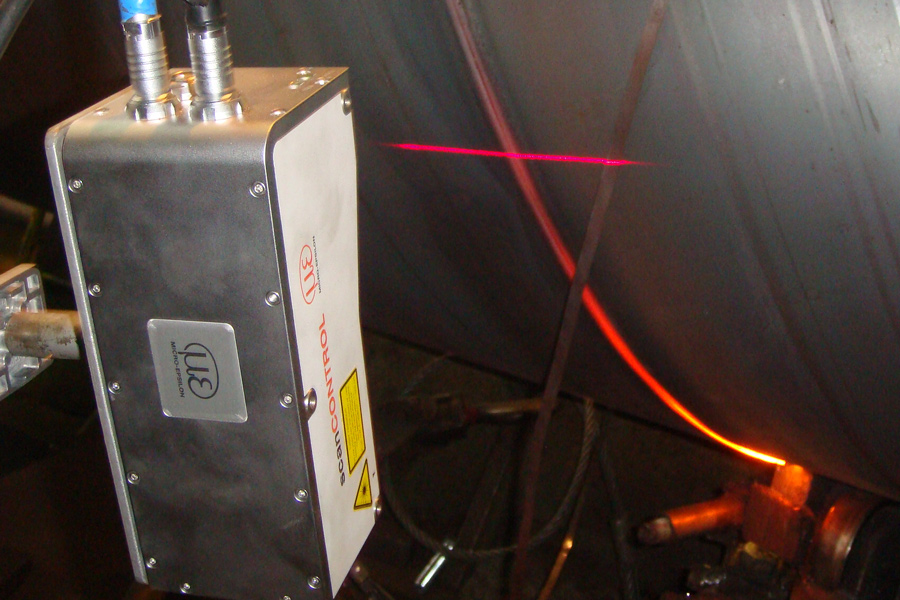

Tracking van een lasnaad op pijpleidingen
- Meting van de positie van de lasnaad
- Detectie van onderbrekingen in de lasnaad
- Meetsnelheid 30 m/min

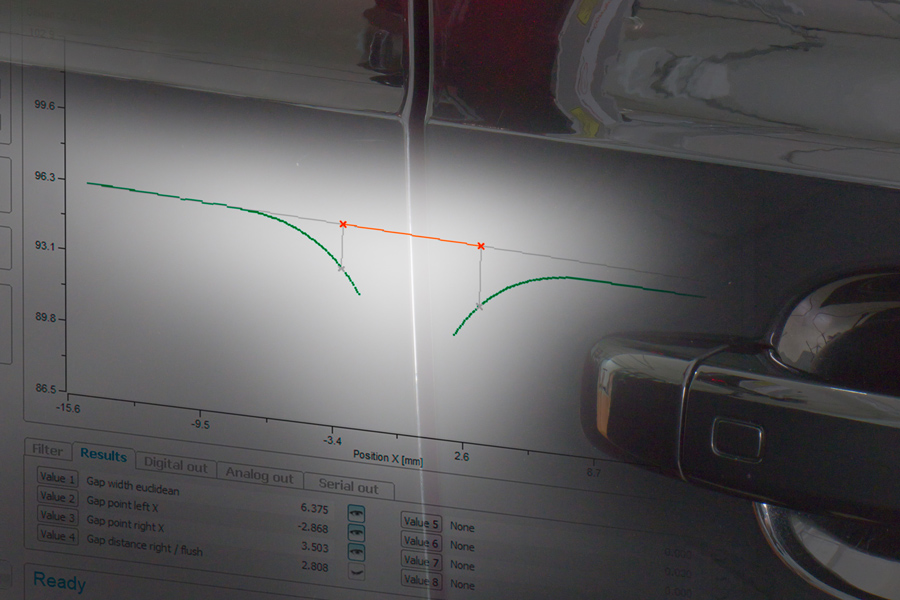

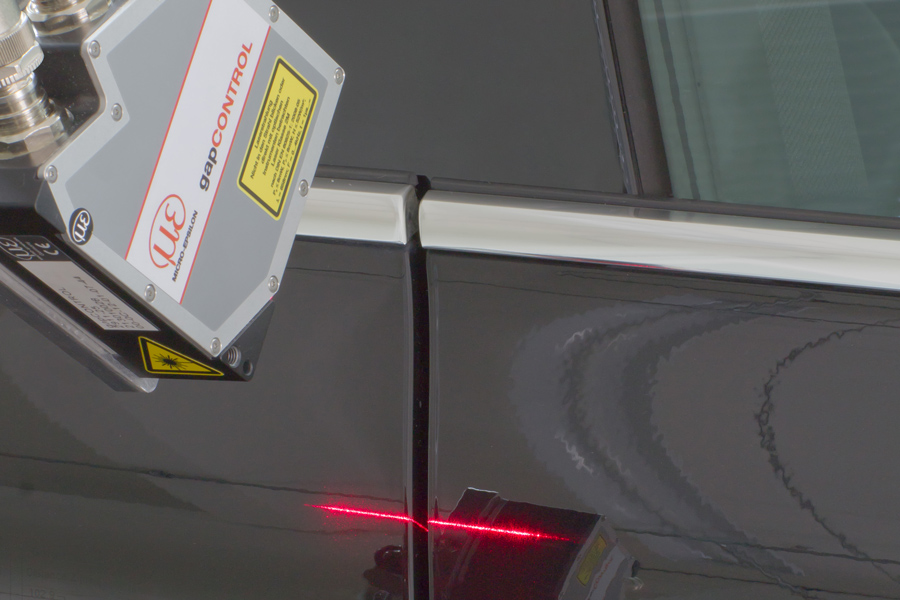

Spleetmeting bij carrosserieën van auto's
- Spleetbreedte
- Uitlijning van carrosseriepanelen
- Speciale algoritmen maken metingen op elke autokleur mogelijk
- Volledig geautomatiseerd gebruik in productielijnen van diverse autofabrikanten

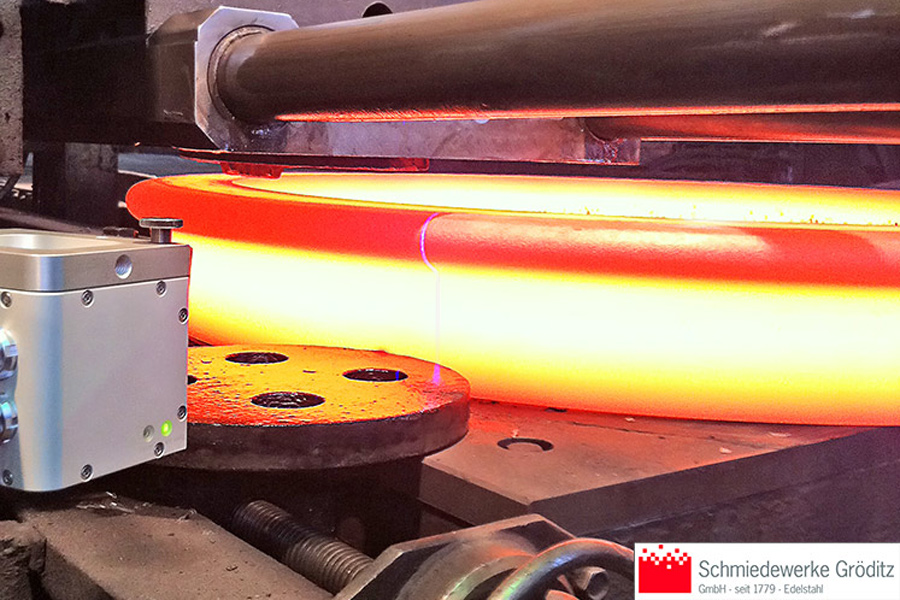

Meting van gesmede stalen velgen
- Inline meting direct na het smeedproces bij Schmiedewerk Gröditz GmbH
- Temperatuur 1200 °C
- Verschillende afmetingen worden gecontroleerd
- Koelbehuizing door de klant

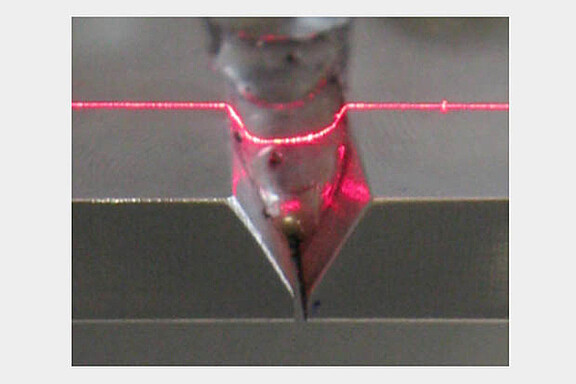

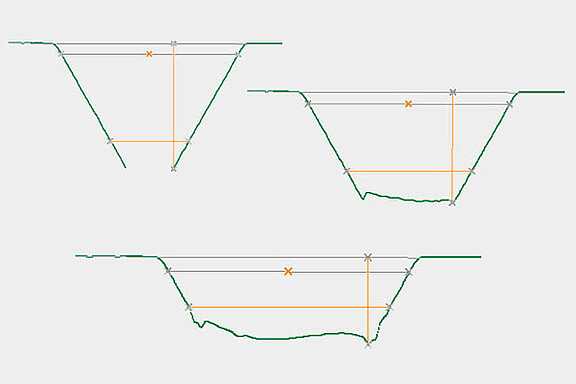

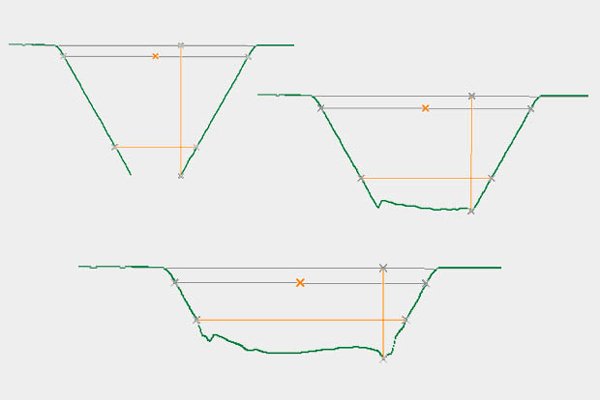

V-profielmeting
- Opbouw in meerdere processtappen
- Continue bewaking van de spleetbreedte en -diepte
- Tracking van de laskop op basis van de positie van het spleetmidden

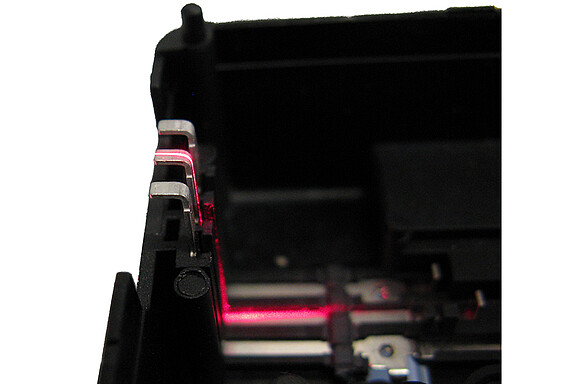

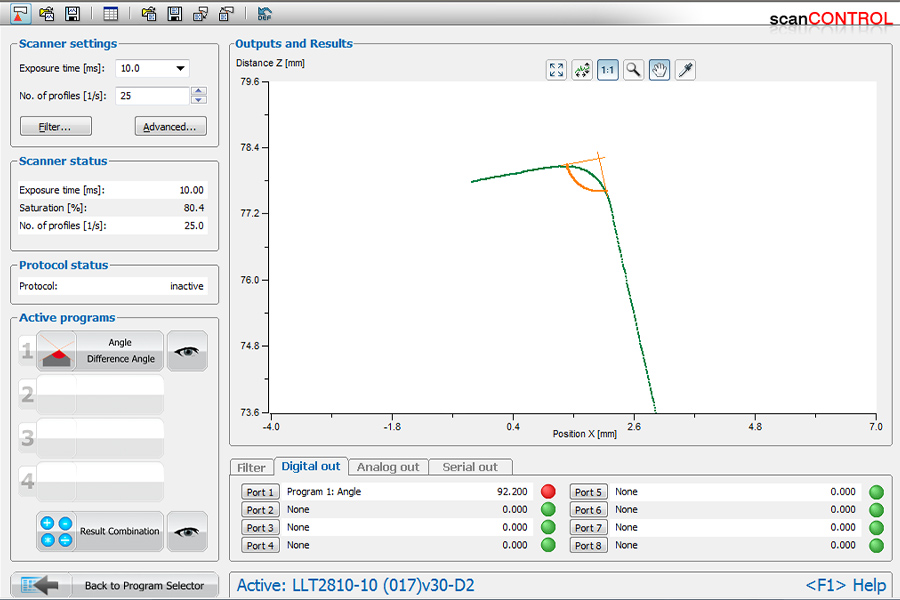

Hoekmeting op pencontacten
- Korte cyclustijden, snelle metingen
- Meerdere pencontacten worden in elke behuizing gemeten
- Meting van elk afzonderlijk contact
Hout

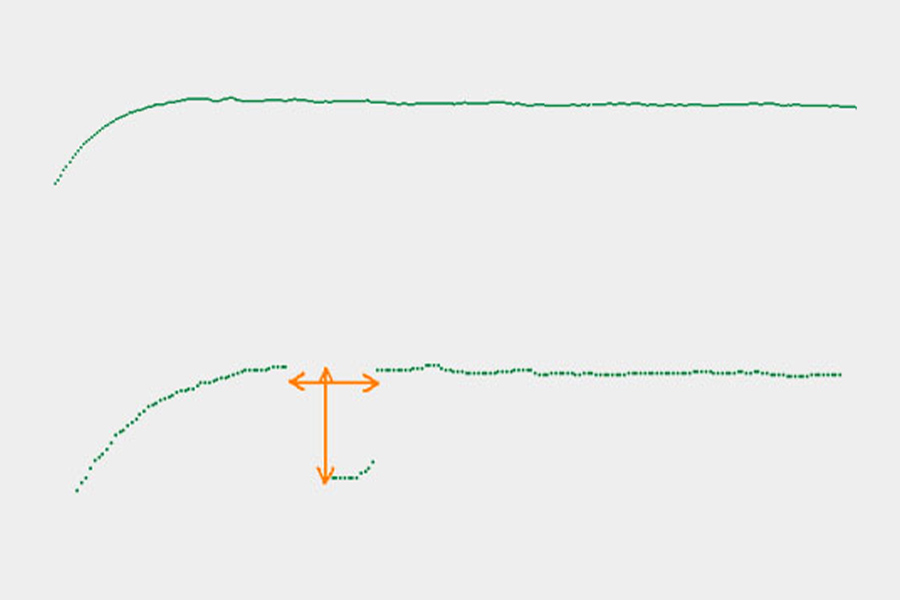

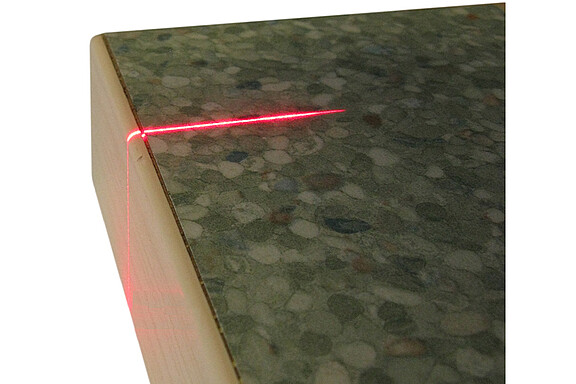

Defectdetectie op aanrechtbladen
- Verlijming van de eindstrip is deels niet vlak
- Detectie van groeven tussen de twee onderdelen toont defecten

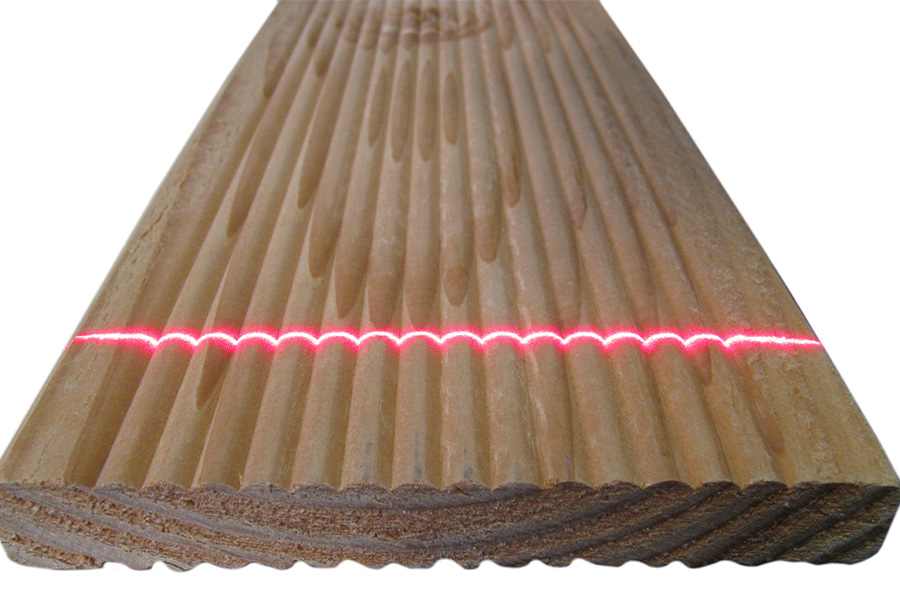

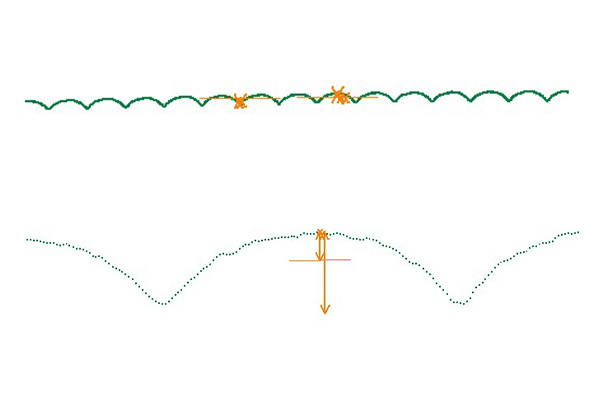

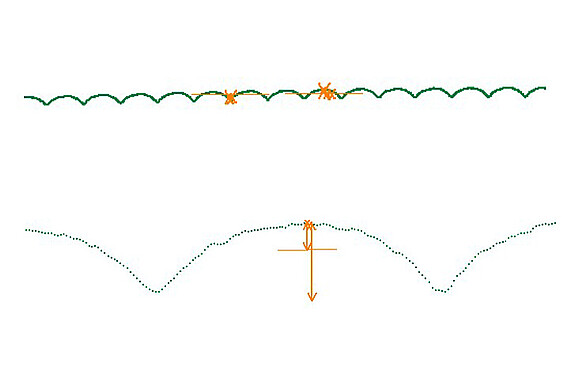

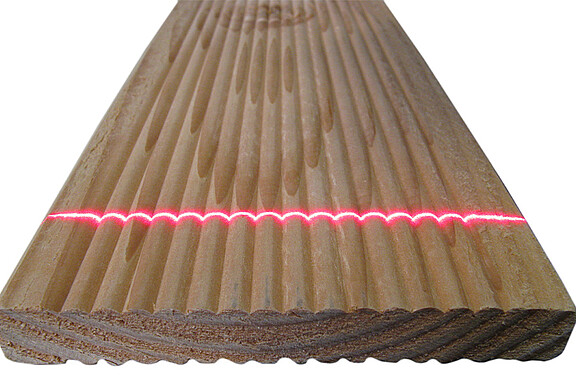

Controle van de contour op houten vloerplaat
- Helderheidsverschil vanwege textuur
- Het hoogteverschil tussen het laagste en hoogste punt wordt geanalyseerd
- Meting op een breedte van 130 mm
- Snelheid: 10 m/s

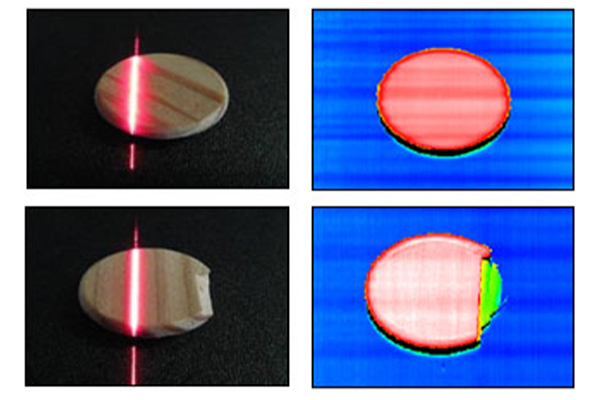

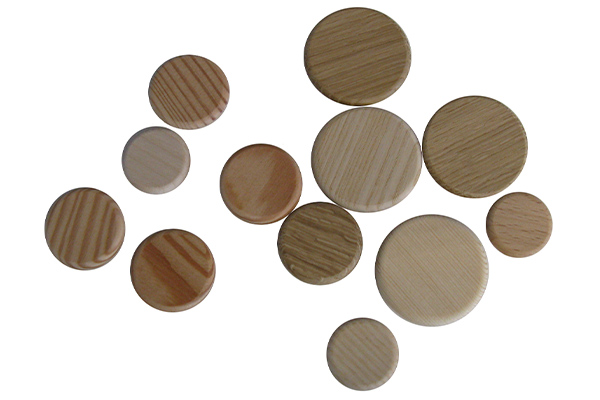

Controle van houten pluggen
- Analyse van de reflectie-intensiteit
- Analyse van het hoogteprofiel
- scanSYSTEM ImageAnalyser
- Controle: rondheid, harsinsluiting, uitbraken, kanteling, ….
- OK/NOK-gegevens worden via RS422 naar een PLC verzonden

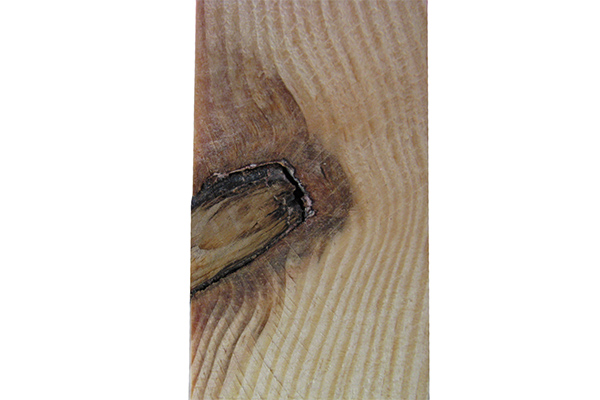

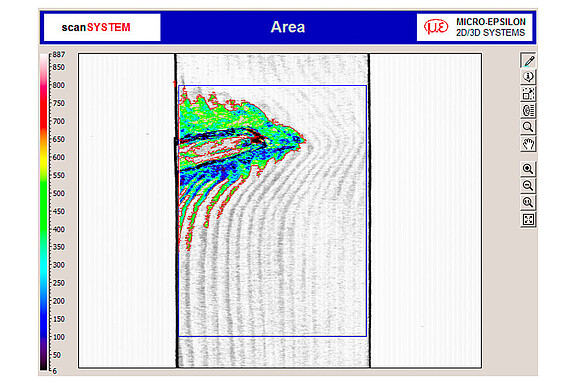

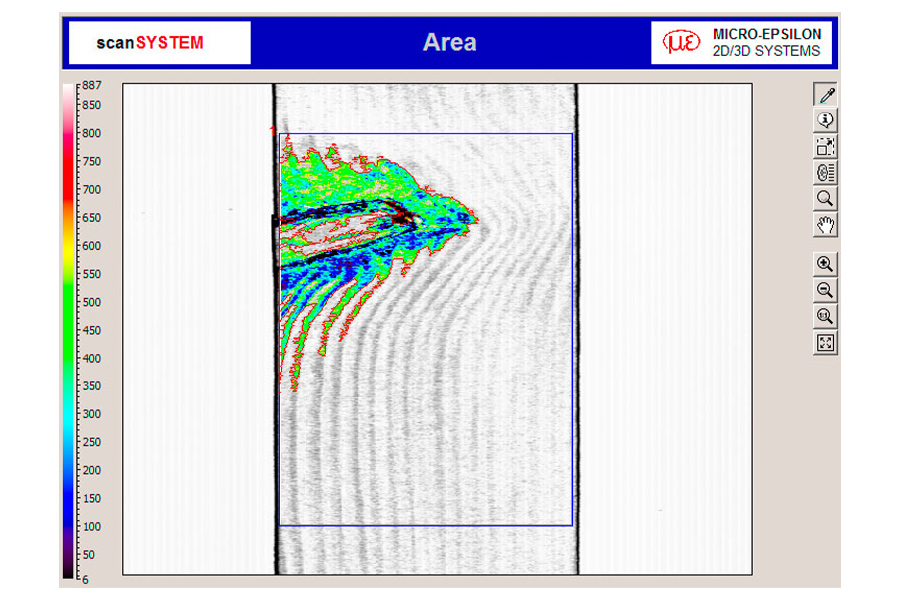

Controle van houten planken op knoesten
- Controle op defecten aan het oppervlak
- Aantal, grootte en vorm van de defecten worden weergegeven
- Calculatie met de meetwaarden en overdracht naar het besturingssysteem

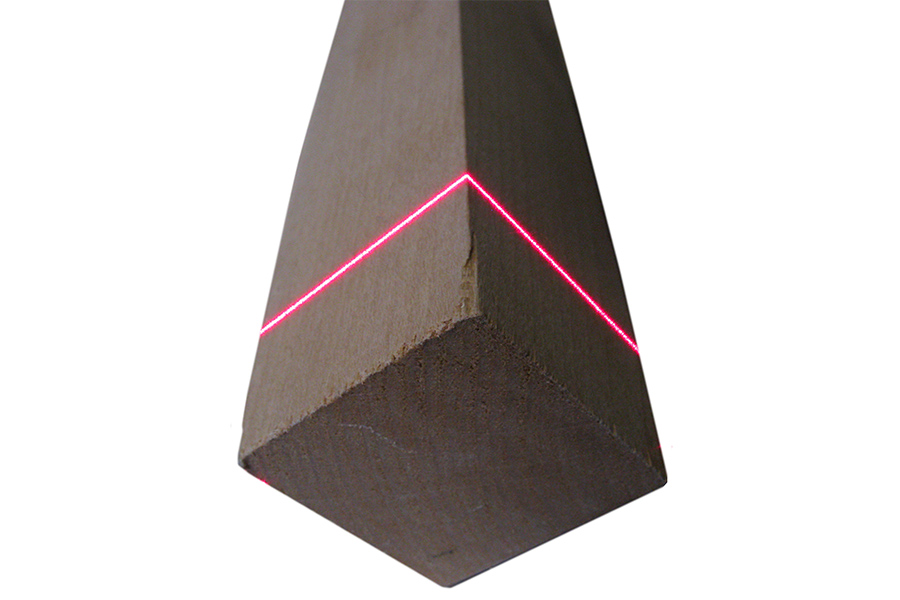

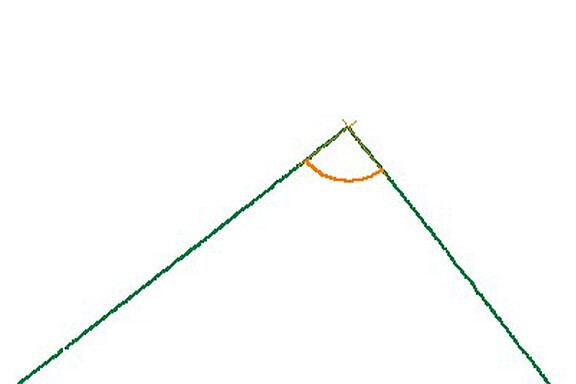

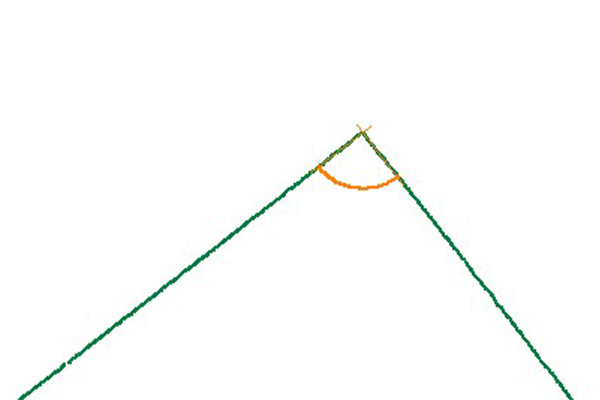

Haaksheid van houten balken
- Er wordt een continue goederenontvangstcontrole uitgevoerd in de fabriek van de klant
- De goede en constante kwaliteit van het eindproduct wordt gewaarborgd

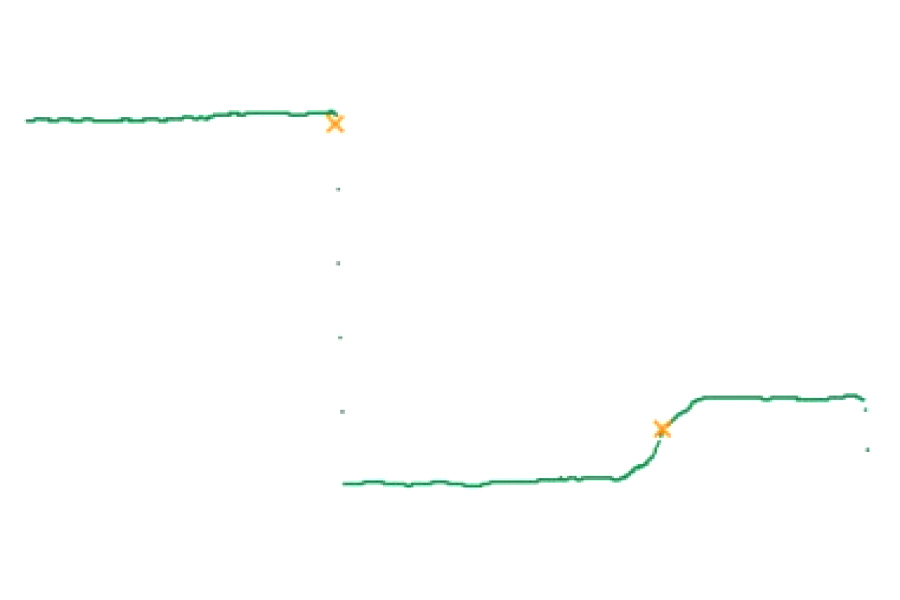

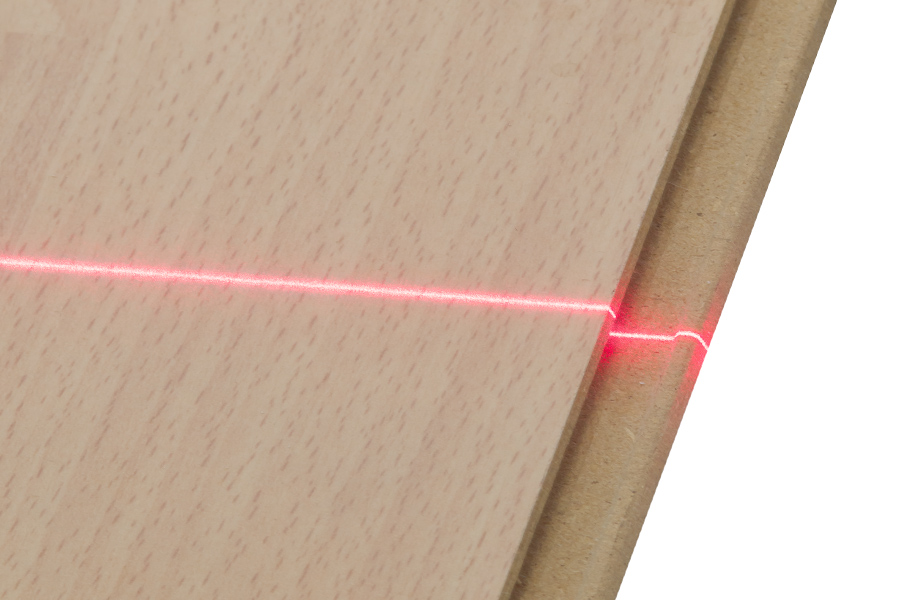

Controle van veren op parketplanken
- Doelmateriaal: hout
- Detectie van de bovenrand
- Detectie van de inkeping en bewaking van de randen

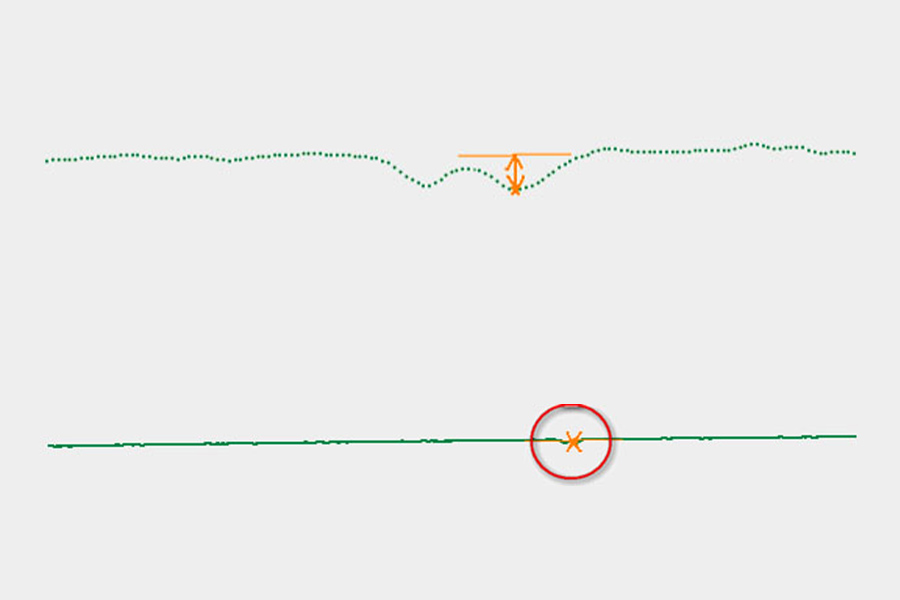

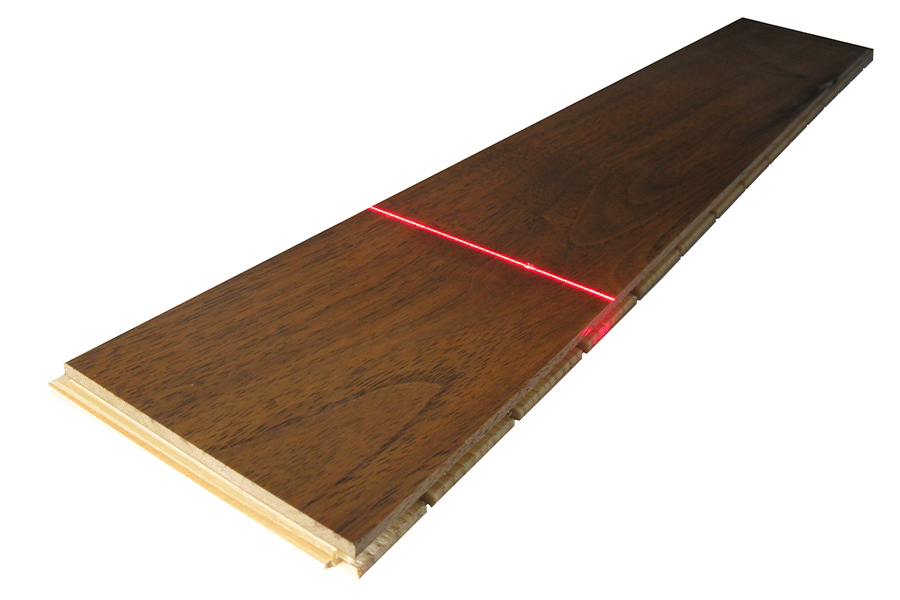

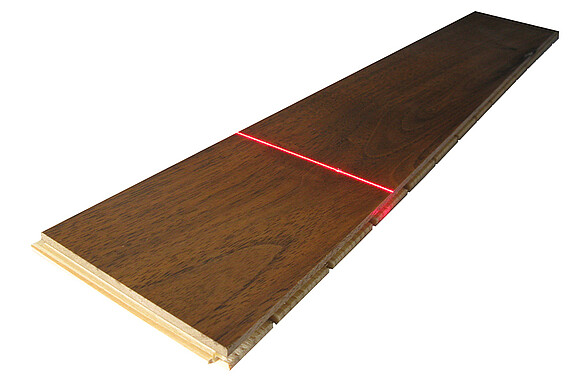

Defecten op het oppervlak van parketplanken
- Zoek het minimum- en maximumpunt van het oppervlak
- Bij het bereiken van een kritische waarde wordt een defect gedetecteerd
- Toont verzakkingen of insluitingen

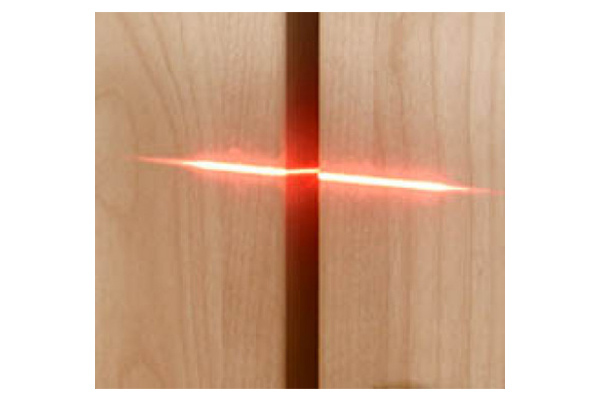

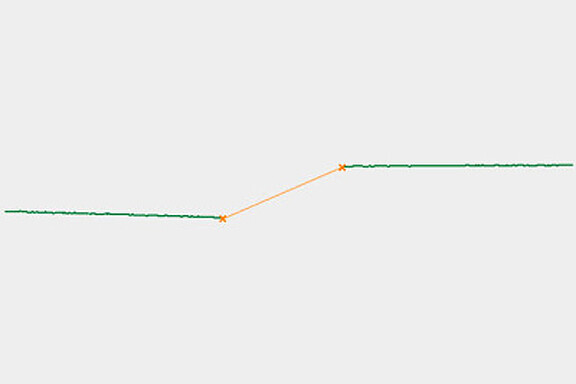

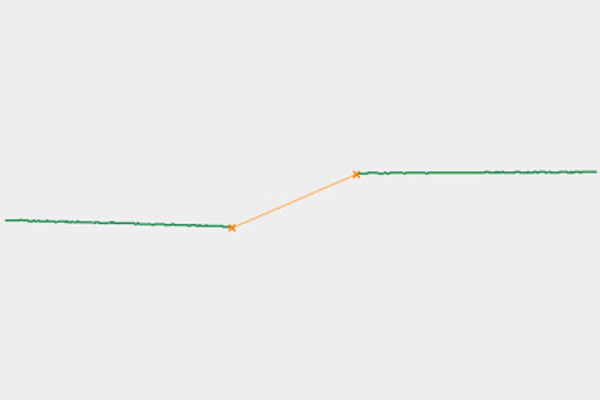

Spleetmeting op hout
- Doelmateriaal: hout
- Controle van de spleetbreedte
- Controle van de uitlijning
Kunststoffen

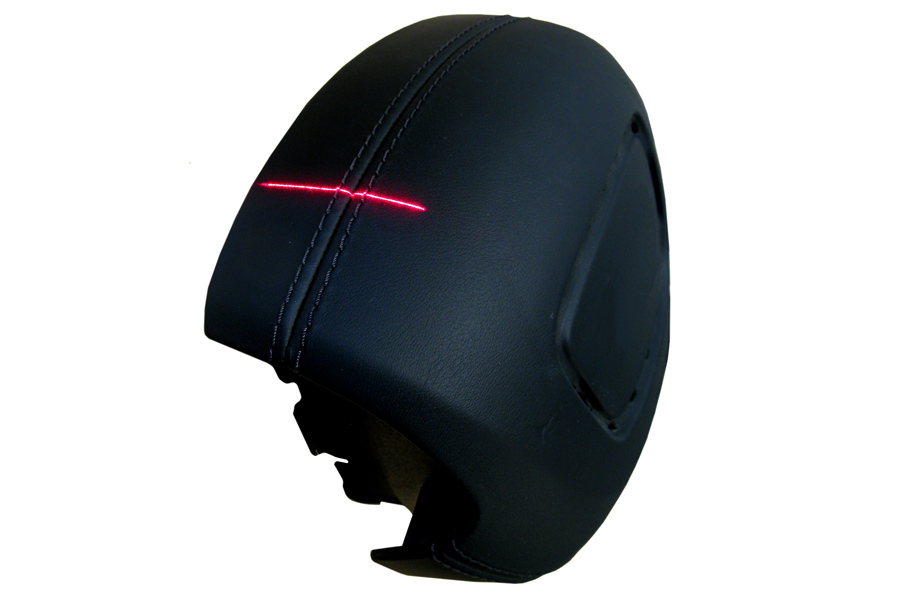

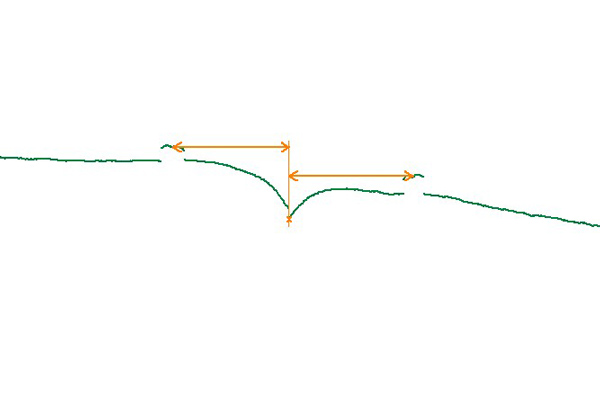

Positie van sierstiksels op airbags
- Constante controle op loop en volledigheid
- Defecten worden direct gezien door de autokoper
- Promotie van het merkimago door zichtbare kwaliteit

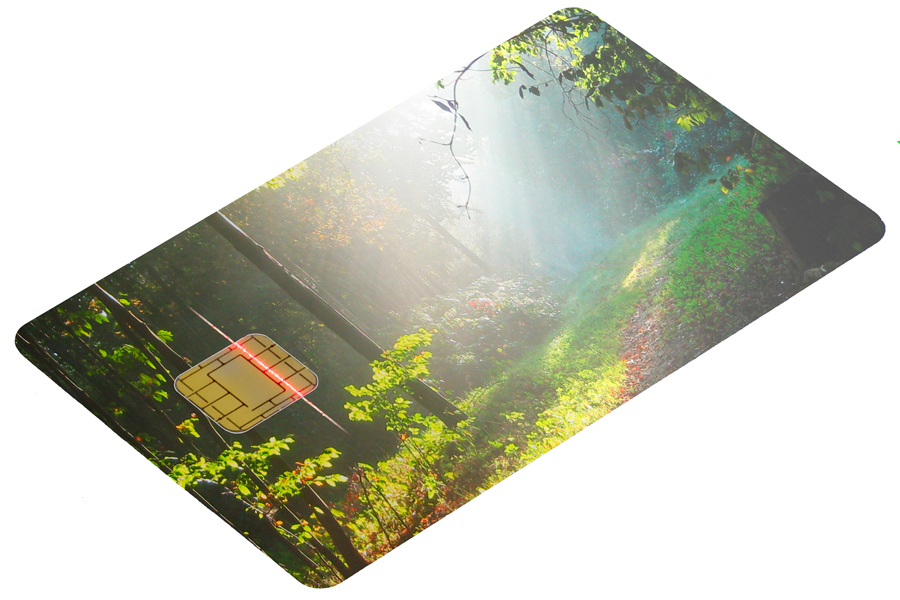

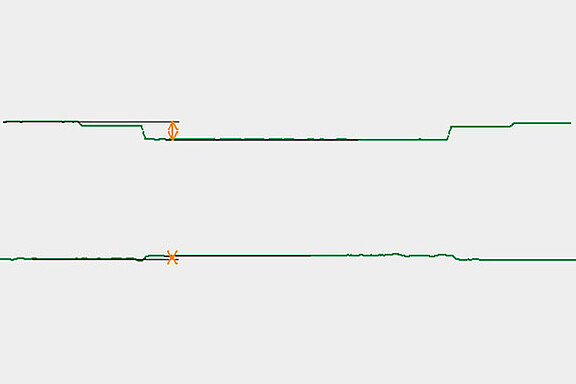

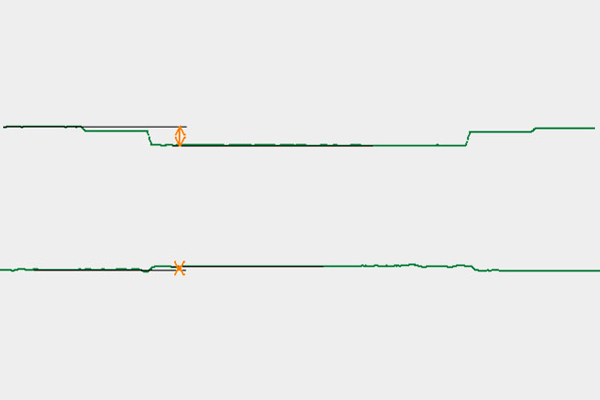

Meten van de chipdikte in kaarten
- Controle van aanwezigheid
- Meting van de chipdikte ten opzichte van het oppervlak van de kaart
- Gedeeltelijk glanzende oppervlakken
- Verschillende drukkleuren

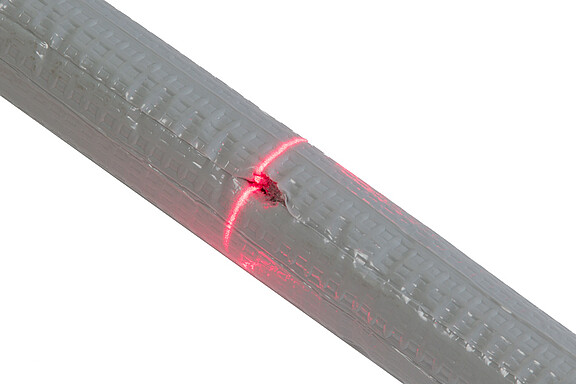

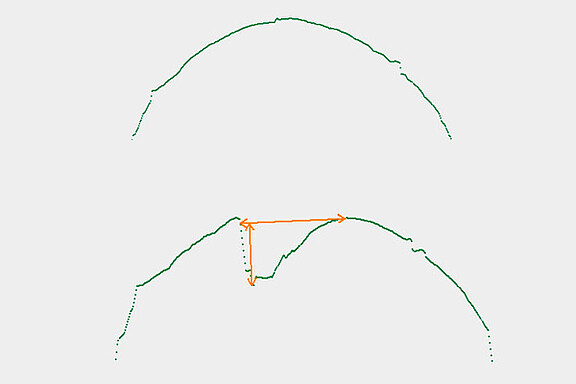

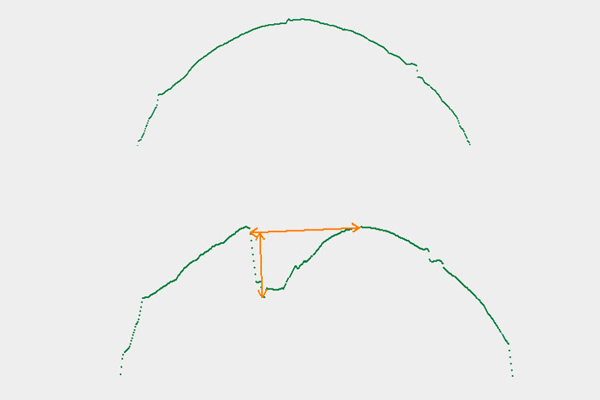

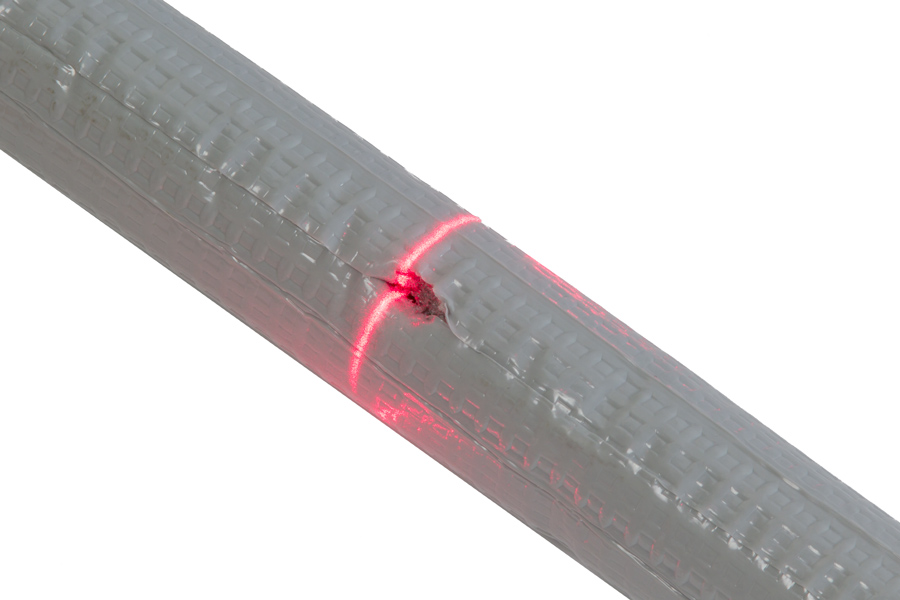

Detectie van defecten in buisisolatie
- Detectie door het zoeken naar groeven
- Ook kleine defecten kunnen worden gedetecteerd
- Verschillende oppervlaktereflecties op het buiten- en binnenmateriaal

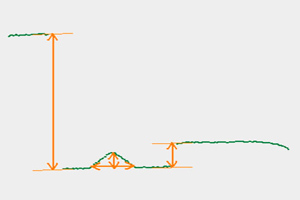

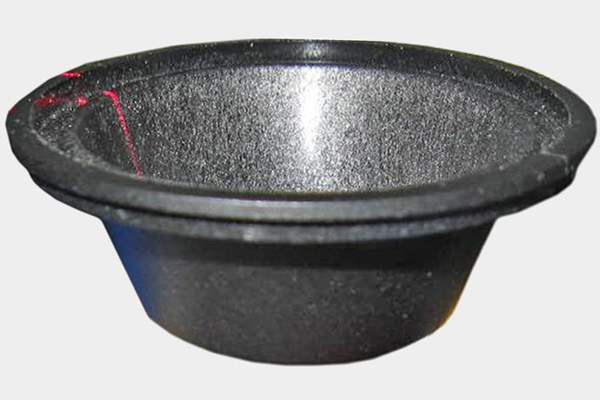

Lijmrupsen op geometrie
- Aanwezigheid van de lijmrups
- Hoogte en breedte van de lijmrups
- Inwendige en uitwendige hoogte van het object

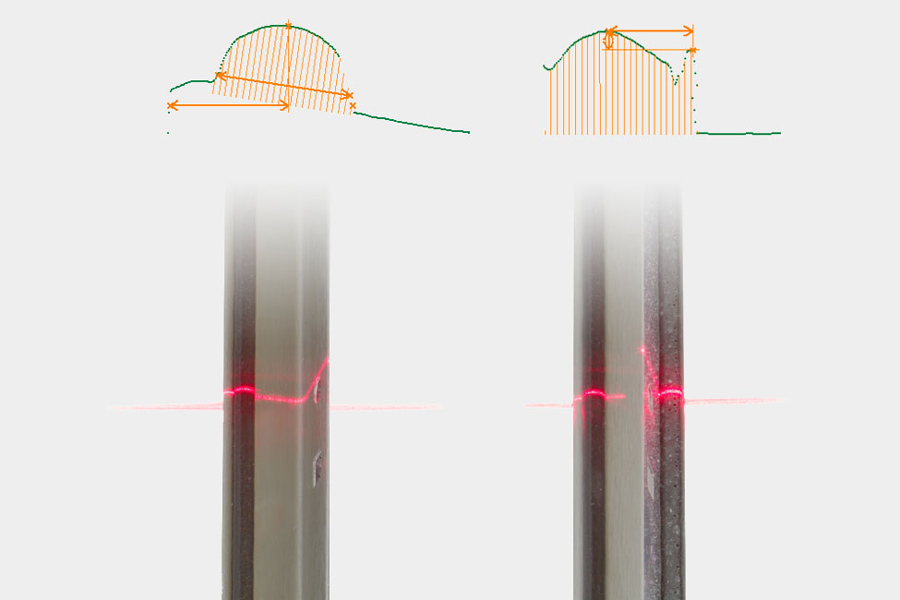

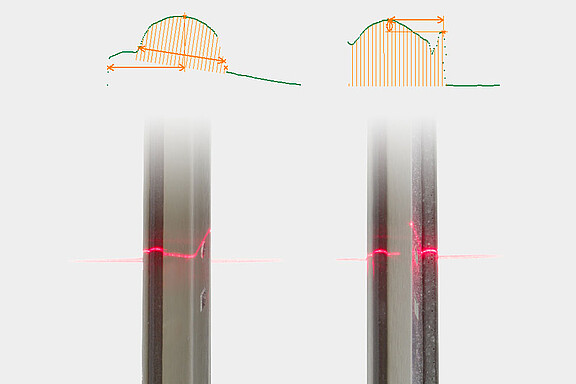

Controle van lijmrupsen op kachelranden
- Met twee scanners
- Detectie van aanwezigheid
- Controle van breedte en hoogte

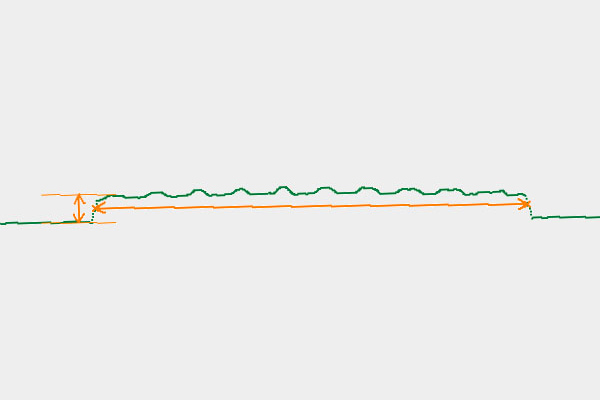

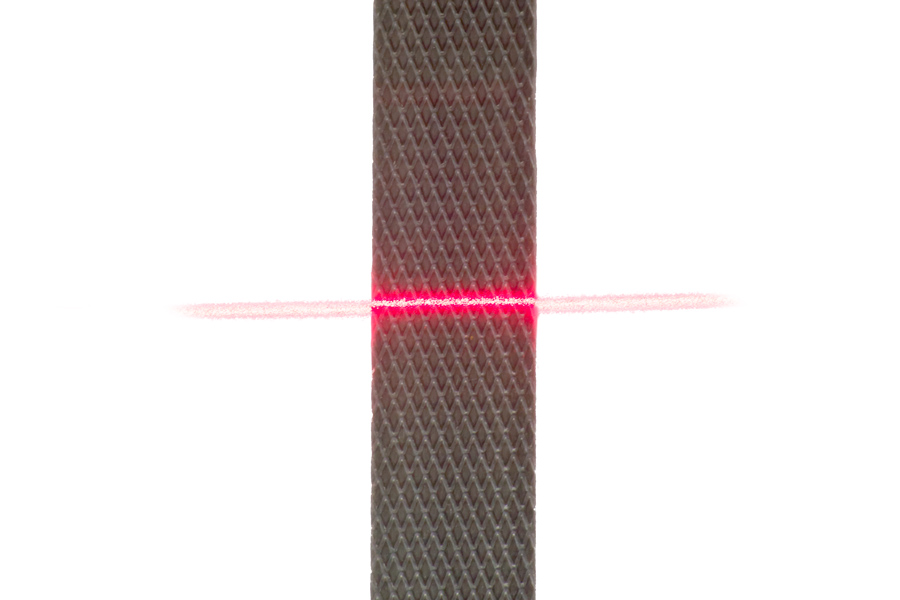

Afmetingscontrole van verpakkingstapes
- Breedtemeting
- Diktemeting
- Hogesnelheidsmeting

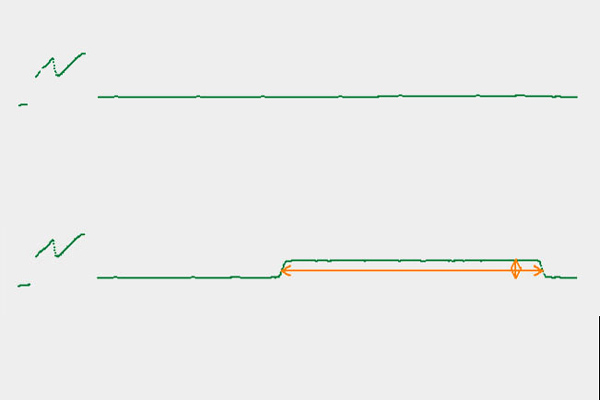

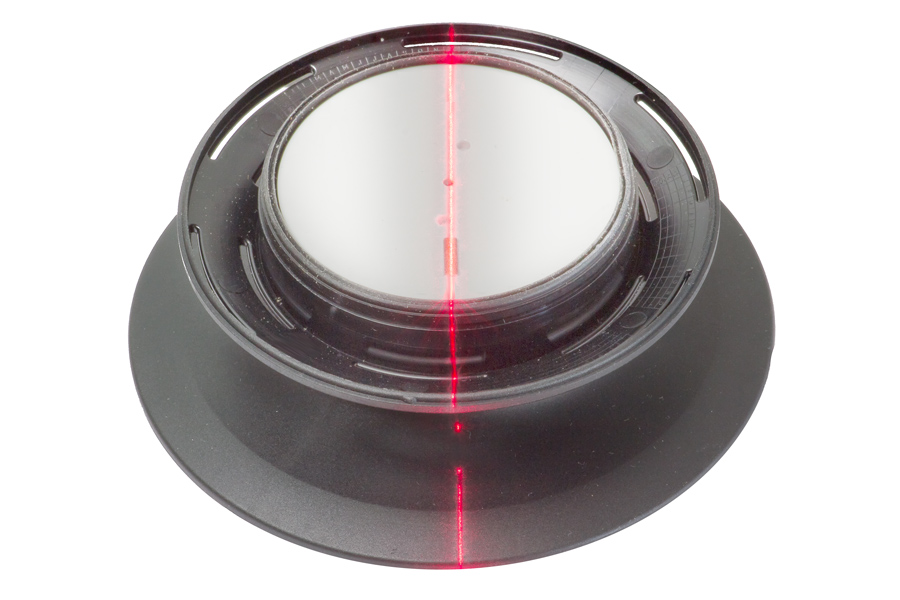

Positiecontrole van de greep van een deksel
- De greep van het deksel wordt omgedraaid en zodra de naad wordt gedetecteerd, stopt de rotatie

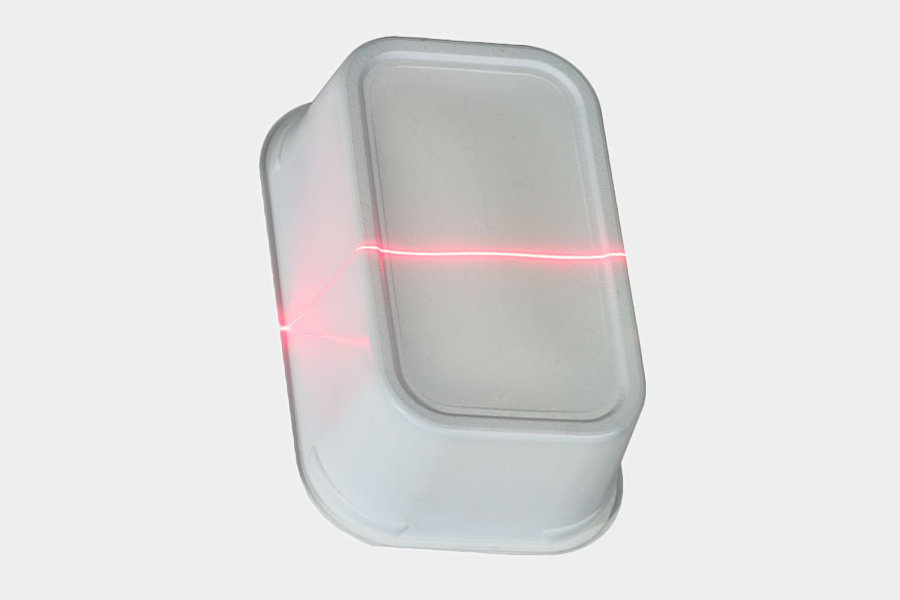

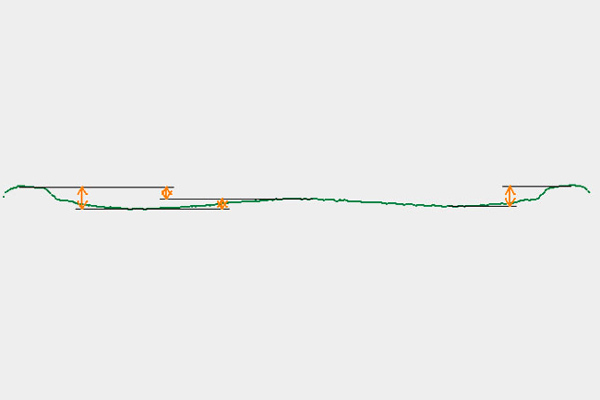

Procescontrole bij de productie van plastic bekers
- Controle van meerdere afmetingen
- Detectie van onacceptabele uitstulpingen
- Deze uitstulpingen ontstaan door problemen tijdens de extrusie

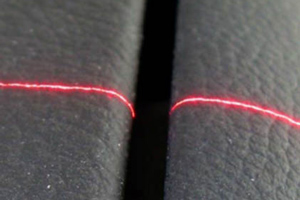

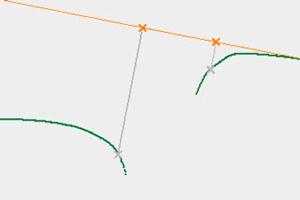

Spleetmeting in voertuiginterieurs
- Meting van de spleetbreedte op diverse materialen zoals rubber, metaal en kunststof
- Uitlijningscontrole tussen verschillende onderdelen van het interieur

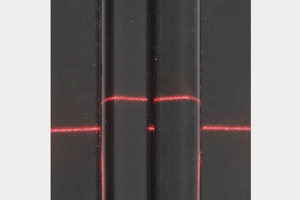

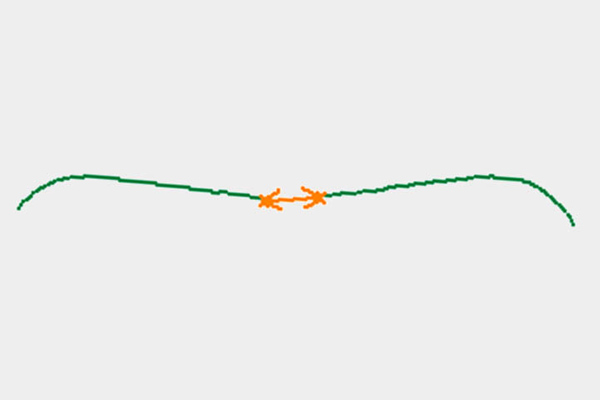

Spleetmeting bij kunststofprofielen
- Meting op hoge snelheid
- Zwart glanzend oppervlak

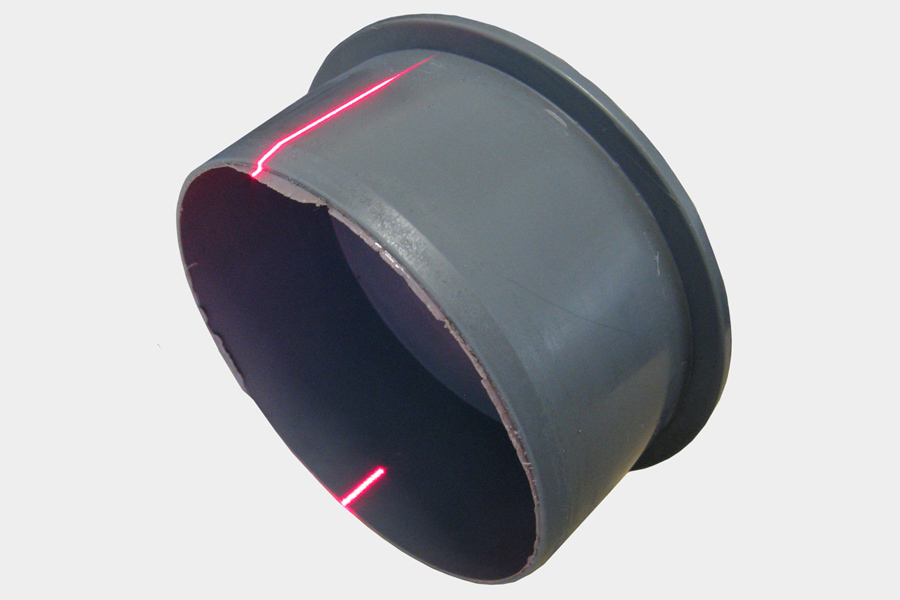

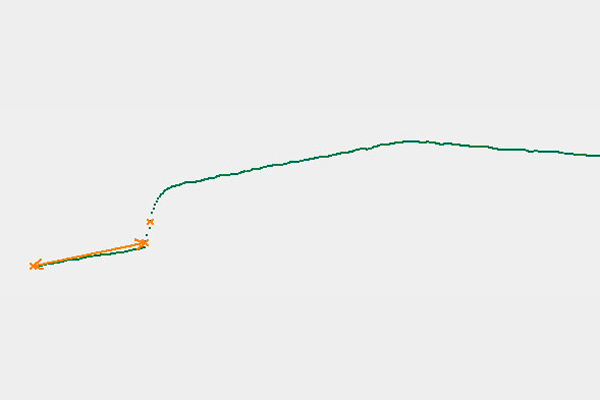

Detectie van flash bij spuitgietonderdelen
- Massaproductie
- Flash is een visueel defect
- Flash geeft een indicatie van wijzigingen in de procesparameters

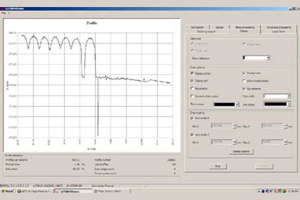

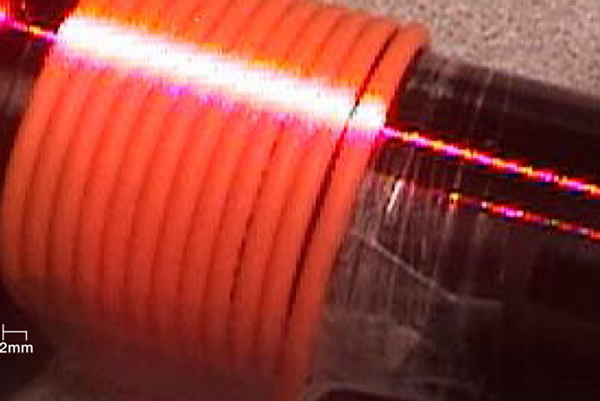

Geautomatiseerde machines voor het wikkelen van glasvezelkabels
- Glasvezelkabels raken beschadigd wanneer ze onnauwkeurig worden gewikkeld
- Duidelijke vermindering van het verlies door gebruik van een wikkelmachine die het proces contactloos controleert met een laserscanner
- Complete kant-en-klare oplossing door een systeemintegrator
- Wikkelsnelheid tot 5 m/s
Rubber

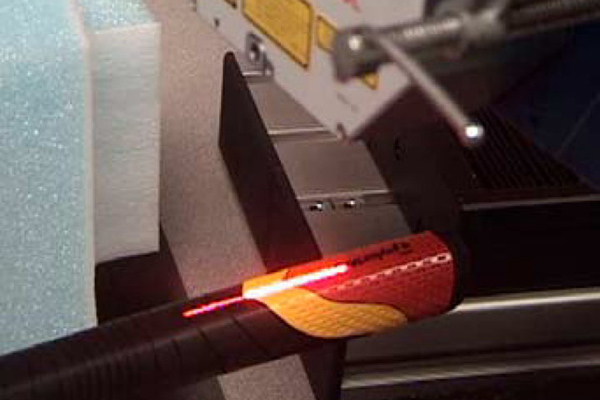

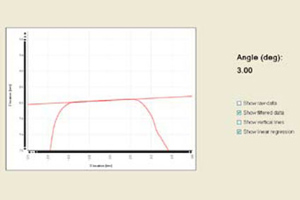

Positie van de rubbergreep van golfclubs
- Hoge resolutie en snelle meting
- Eindklanten stellen hoge eisen aan het gevoel en uiterlijk van de golfclubs
- Contactloze metingen hanteren het materiaal behoedzaam
- Compleet kant-en-klaar meetsysteem door een systeemintegrator

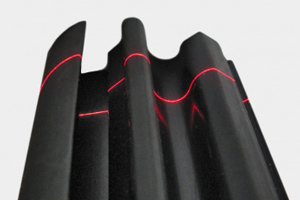

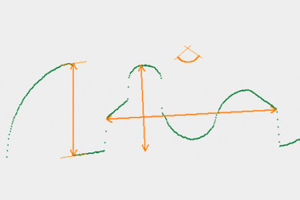

Controle van rubberprofielen
- Hoogte en breedte van de inwendige vorm
- Hoek tussen de twee flenzen
- Hoogte van de uitwendige vorm

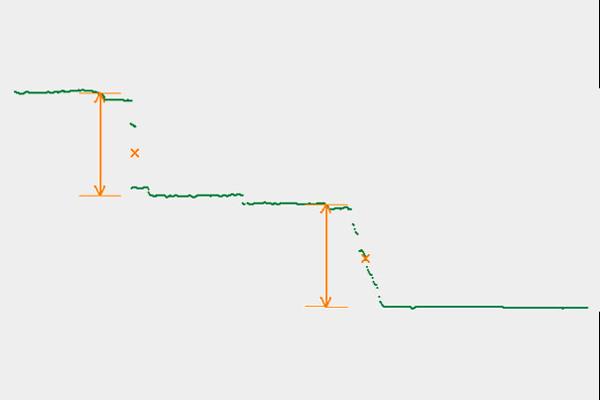

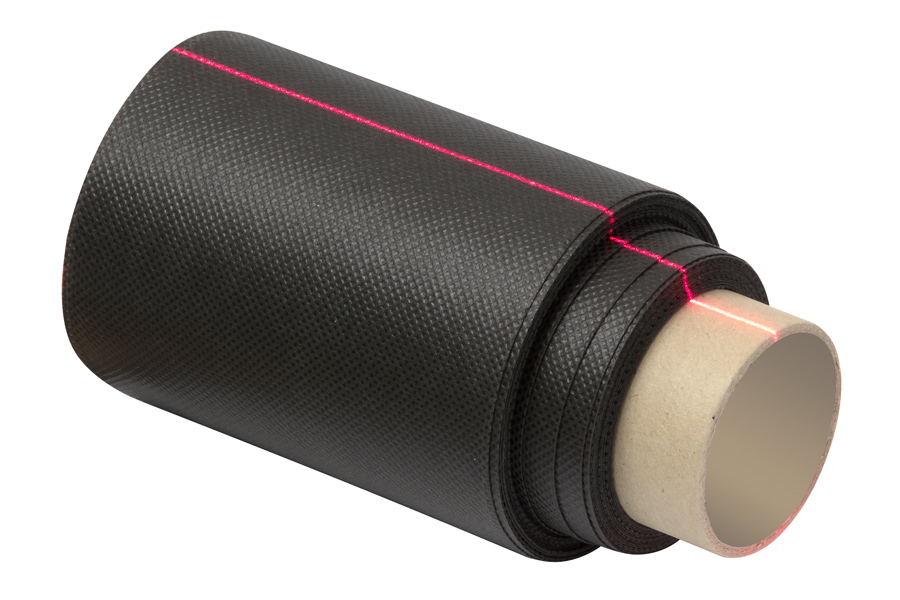

Positie en dikte van lagen op een rol
- Doelmateriaal: zwart rubber
- Berekening van de staphoogtes
- Bepaling van de randposities

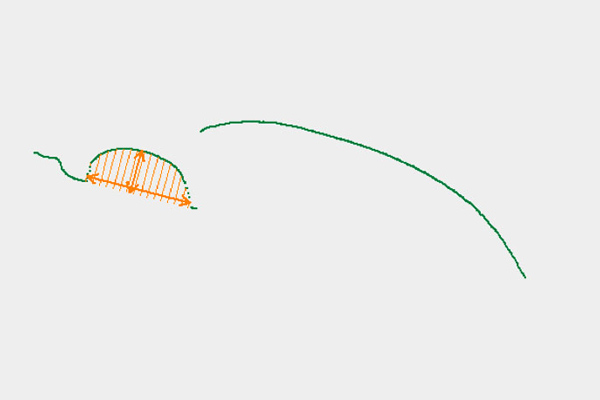

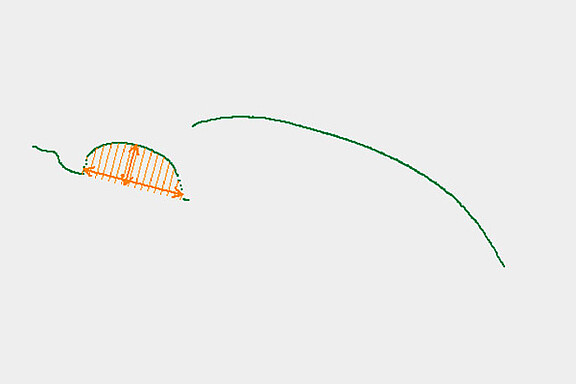

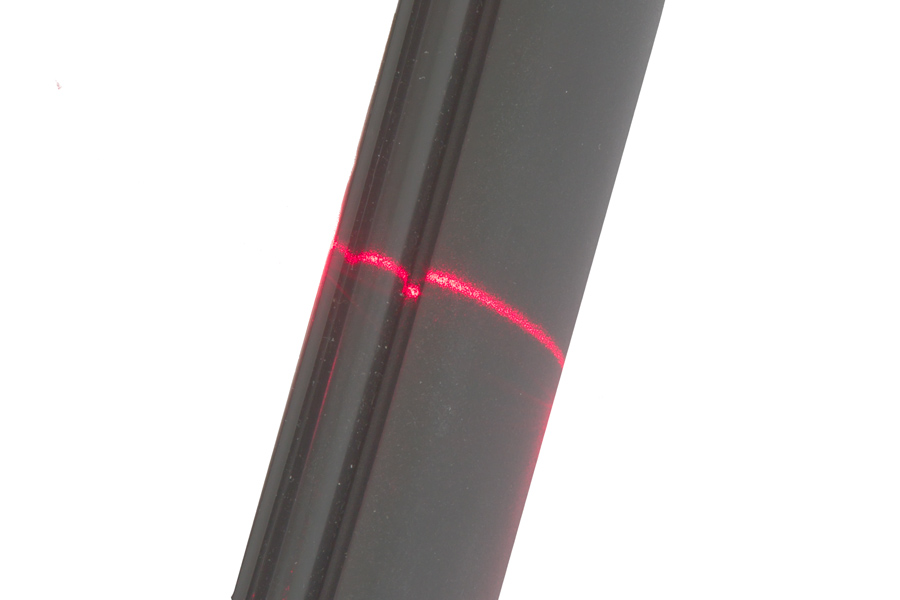

Afdichtrupsen in voertuiginterieurs
- Detectie van aanwezigheid
- Detectie van defecten zoals wijzigingen in breedte of hoogte

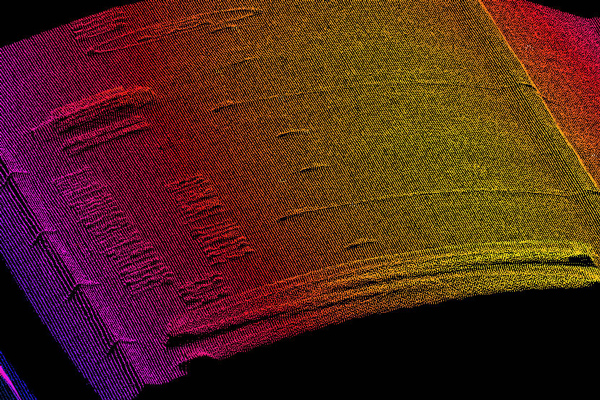

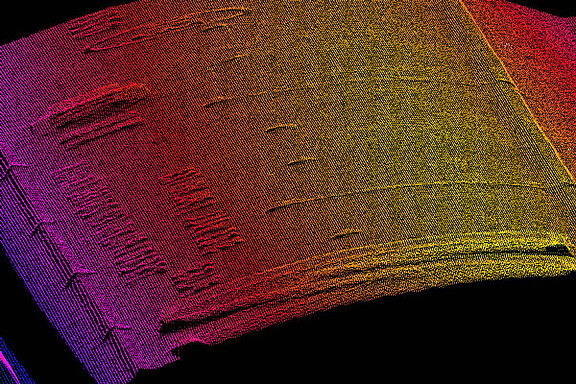

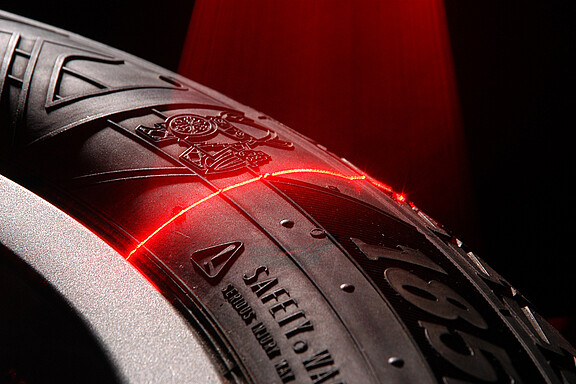

Bandencontrole
- Bandencontrolesysteem ontwikkeld door ME-Inspection
- 50 mW laser voor hogesnelheidsmetingen op zwart rubber (oppervlak met hoge lichtabsorptie)
- Profiel- en concentriciteitscontrole

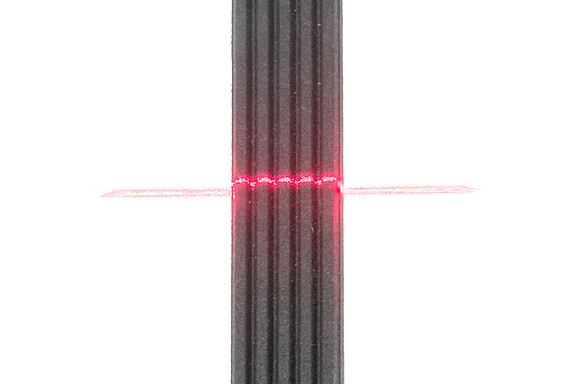

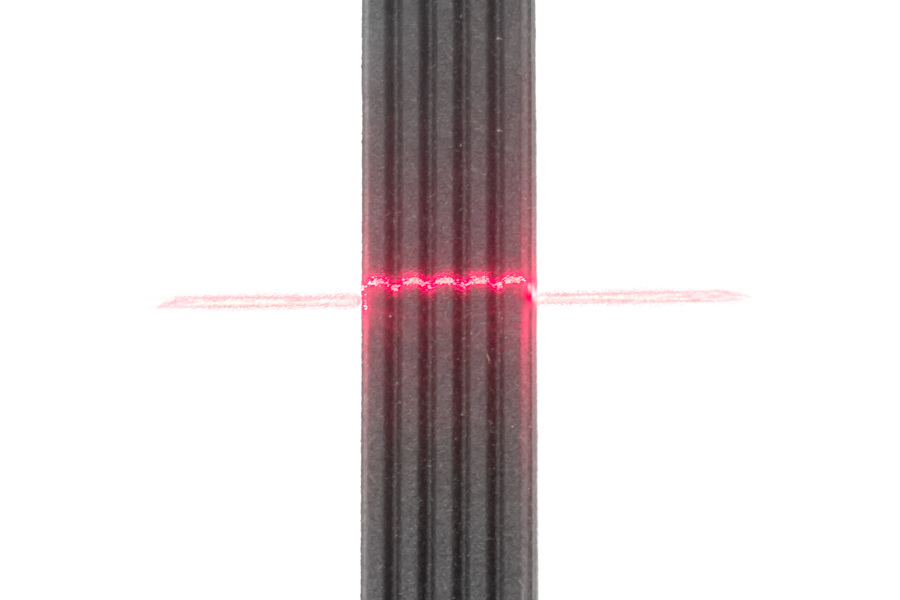

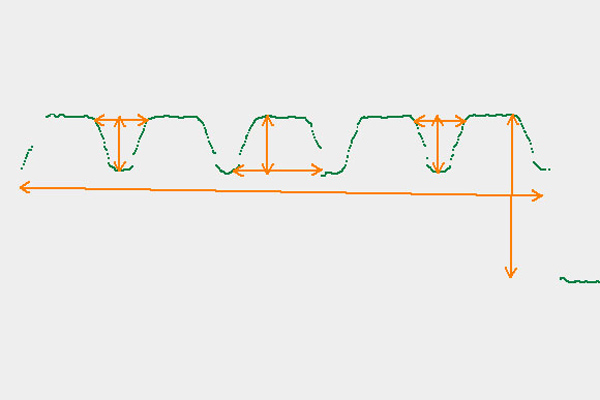

Meten van rubberprofielen
- Controle van maatnauwkeurigheid
- Mat zwart oppervlak
- Hoge profielfrequentie

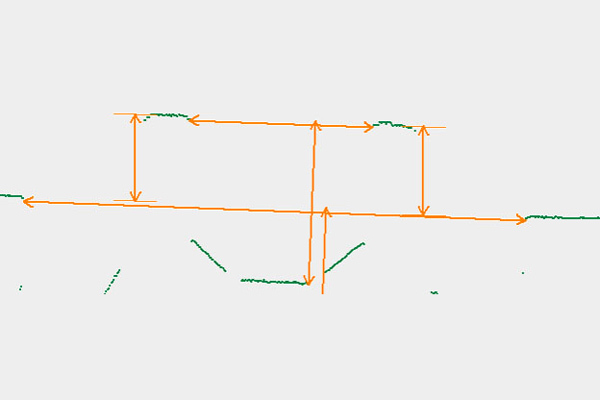

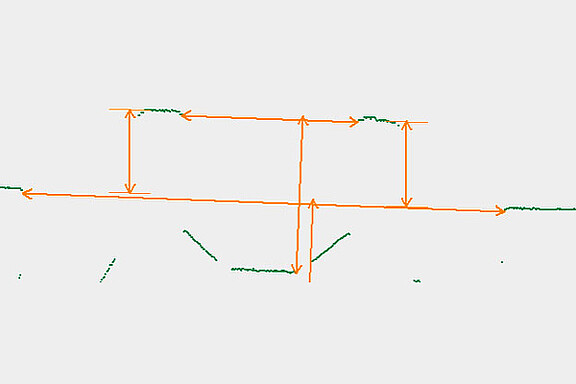

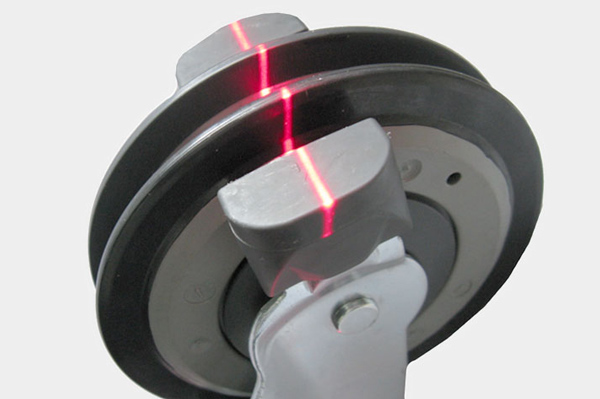

Rolmeting
- Hoogte van de rol ten opzichte van de positie van de aanslagen
- Bandbreedte
- Breedte van de aanslagen
- Meting tijdens draaien van de band
Meer

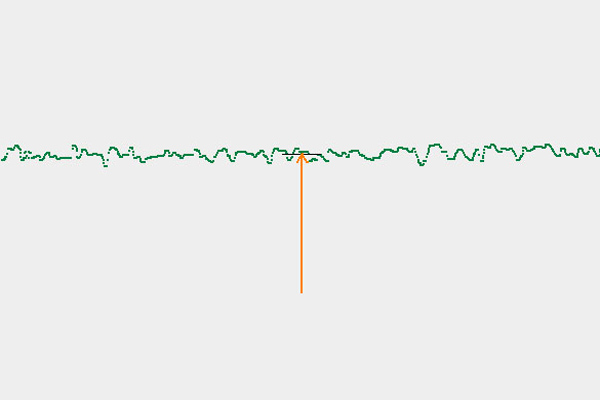

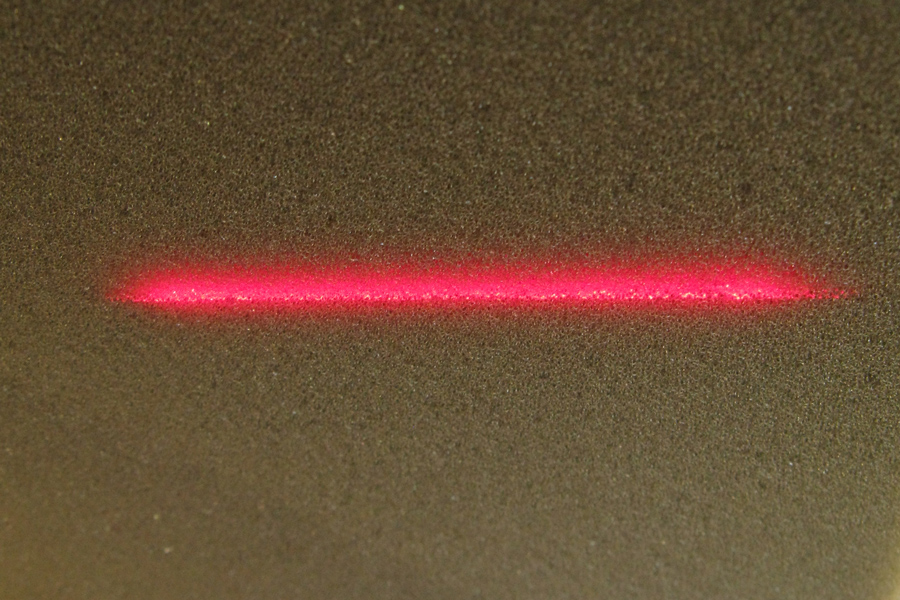

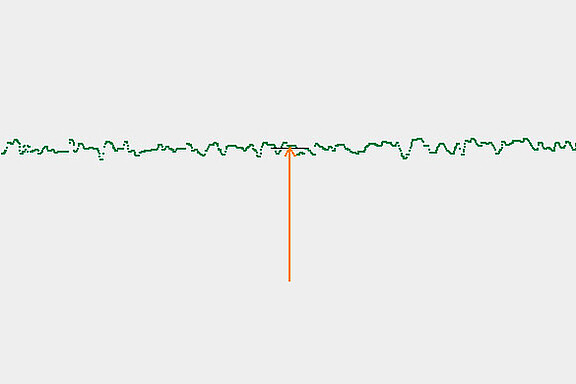

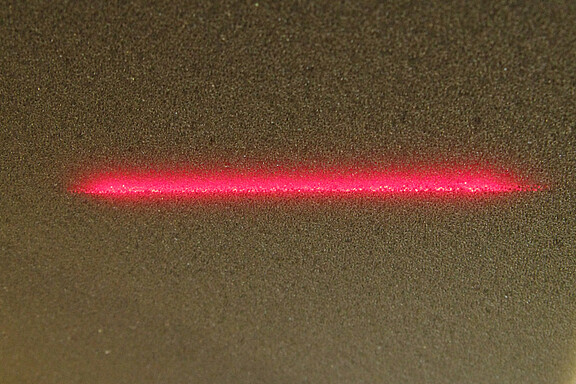

Diktemeting van schuimmateriaal
- Puntmeting is niet mogelijk door het ruwe oppervlak
- Middeling van het profiel voor het bepalen van de dikte

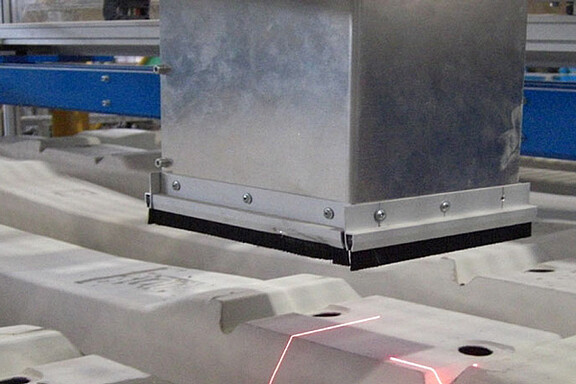

Kwaliteitsborging voor dwarsliggers
- Afzonderlijke profielen worden op elkaar afgestemd voor het opbouwen van een 3D-model
- Controle van alle specifieke afmetingen door klantsoftware
- Het doel is de afkeur in de productie te minimaliseren door realtime procesaanpassingen
- Agressief stof en vuil
- Grote temperatuurschommelingen

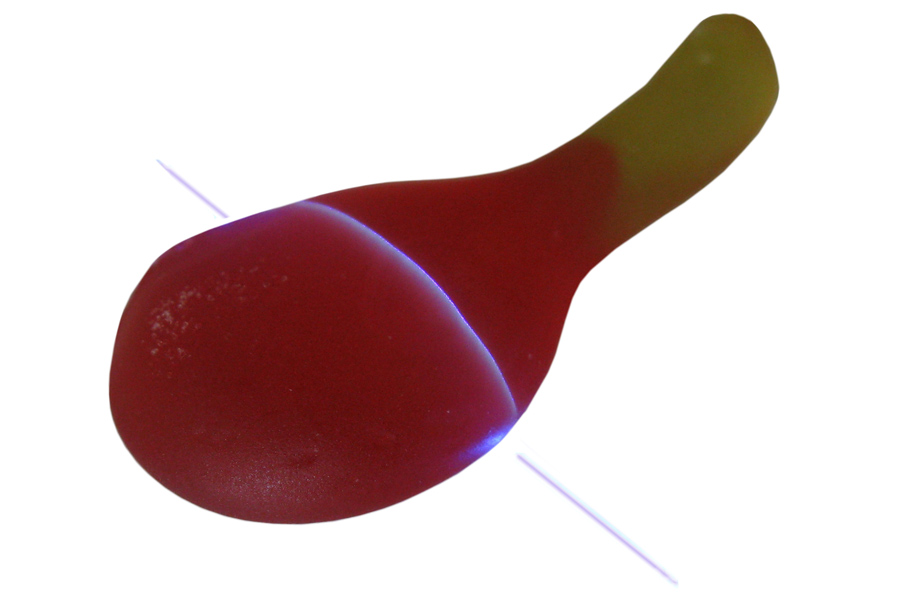

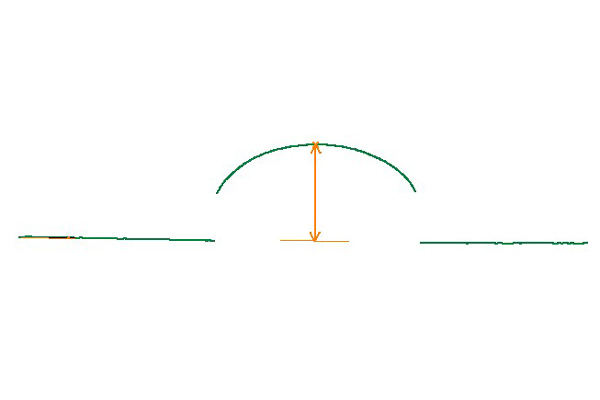

Hoogtemeting van winegums
- Kwaliteitscontrole
- Controle van verschillende maten, vooral hoogte
- Tests in laboratorium
- Monstercontrole

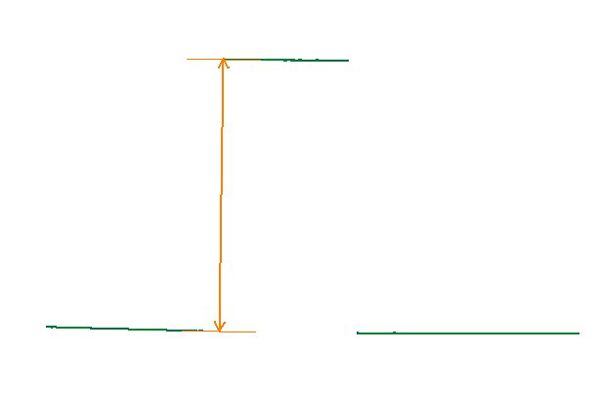

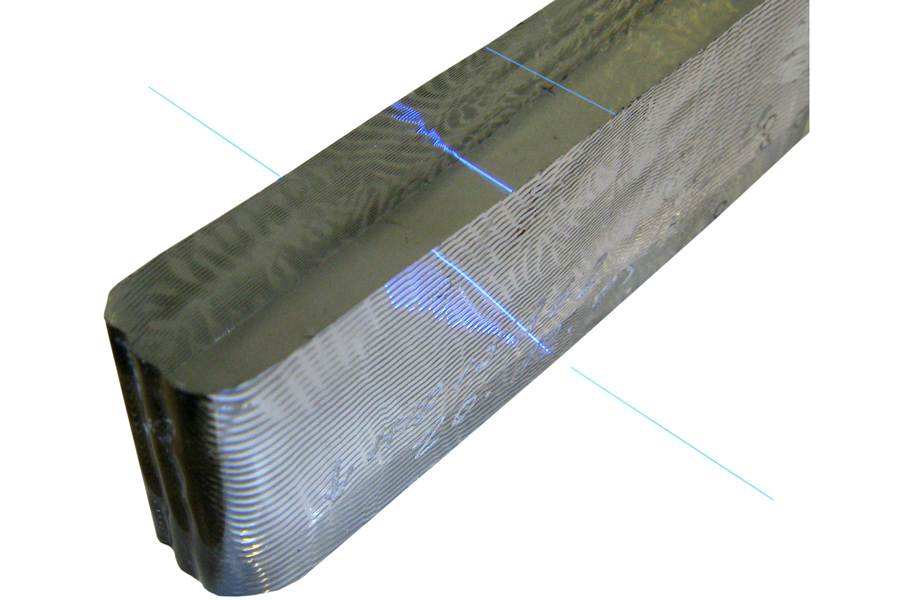

Diktemeting van glaselementen.
- Afhankelijk van het soort glas kan deze worden gemeten met een blauwe of rode scanner (afhankelijk van het oppervlak)
- Door de speciale scanCONTROL-algoritmen kan de juiste reflectie worden gedetecteerd

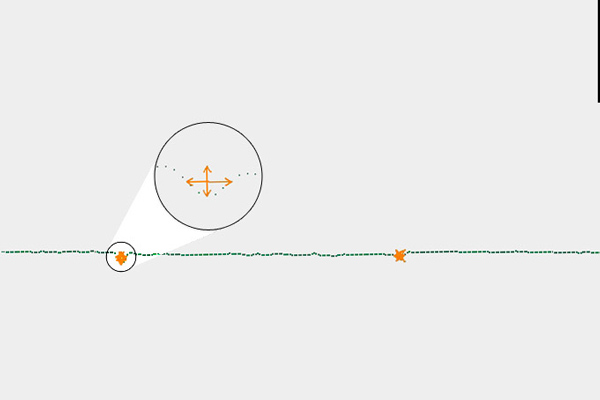

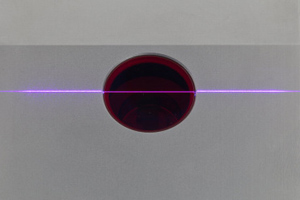

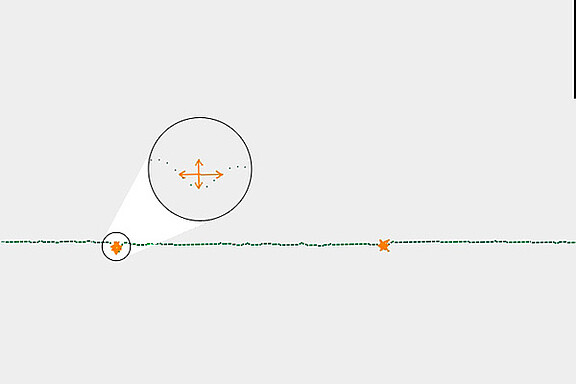

Naadvoeg bij gelijmde brillenglazen
- Het blauwe laserlicht diffundeert niet in het rode glas
- Spleetbreedte van 0,3 tot 1 mm
- De materiaalovergang van metaal naar glas veroorzaakt in dit geval geen problemen

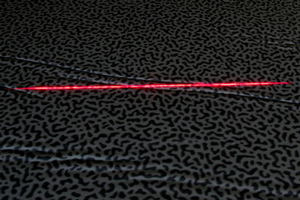

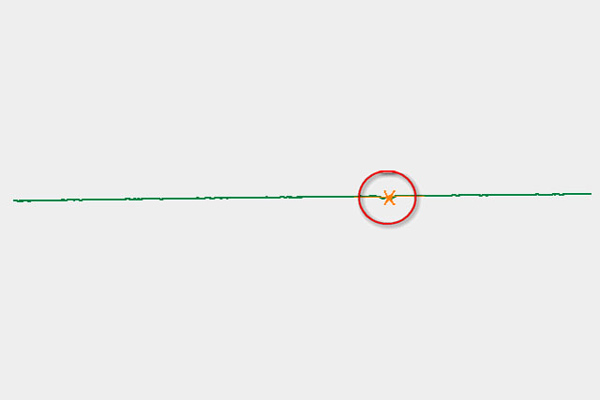

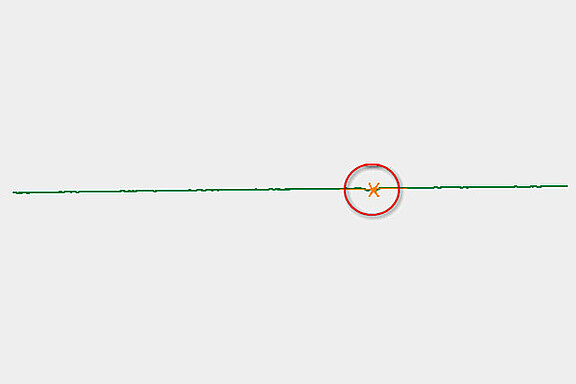

Oppervlaktecontrole van plakfolies
- Foliebreedte tot 1 m
- Detectie van vouwen en verdiepingen
- De meting gebeurt met één enkele kruisende scanner, omdat elk defect dat verschijnt, over de volledige lengte wordt voortgezet

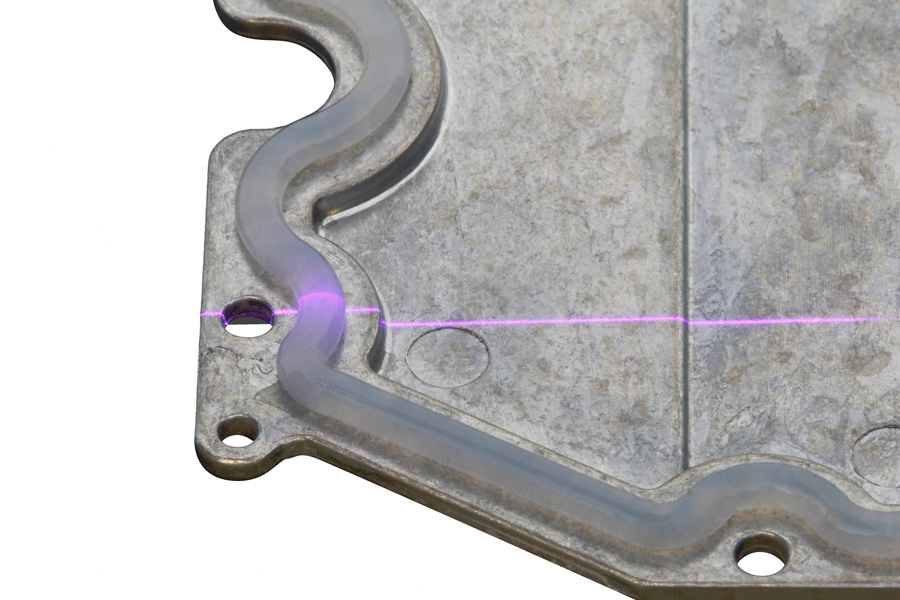

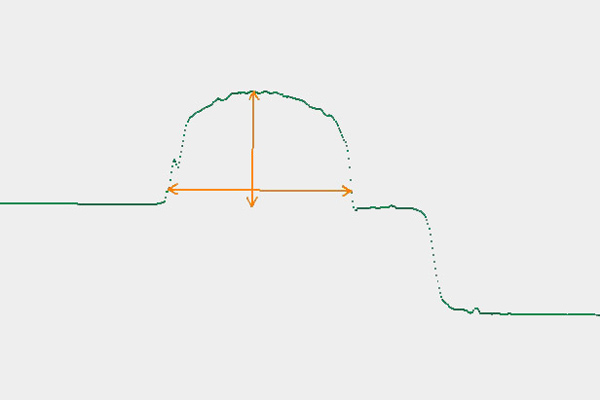

Controle van transparante lijmrupsen
- Het blauwe laserlicht diffundeert minder sterk in het materiaal dan het rode licht
- Scannen van de contouren met een robotarm
- Controle van de volledigheid en detectie van onscherpe delen

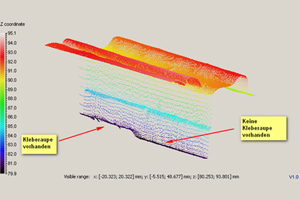

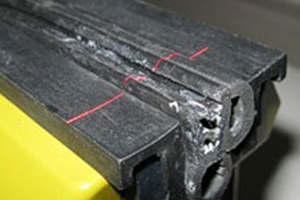

Meten van lijmrupsen
- Meting van de lijmrups in een rubbergroef
- Controle van de hoogte van de rups
- Controle van de breedte van de rups

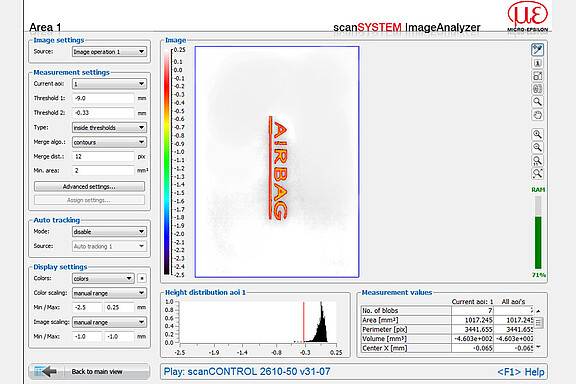

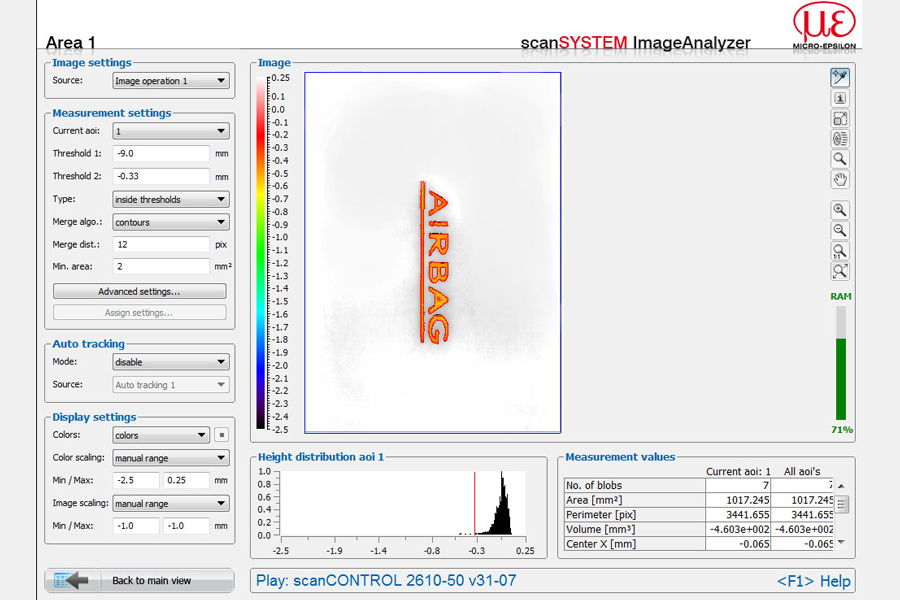

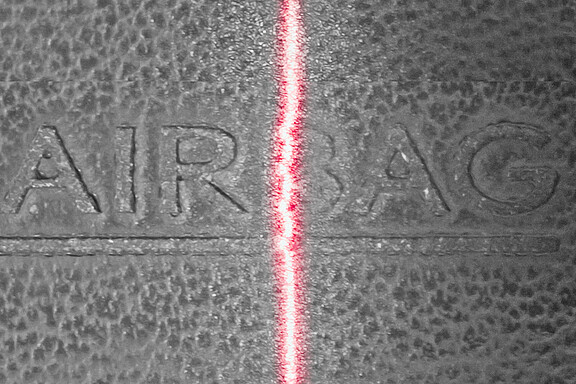

Controle van stempels in leer
- Controle van de juiste stempeldiepte
- Optische tekenherkenning (OCR) door klantsoftware voor automatische herkenning van bijv. serienummers en onderdeelnummers.

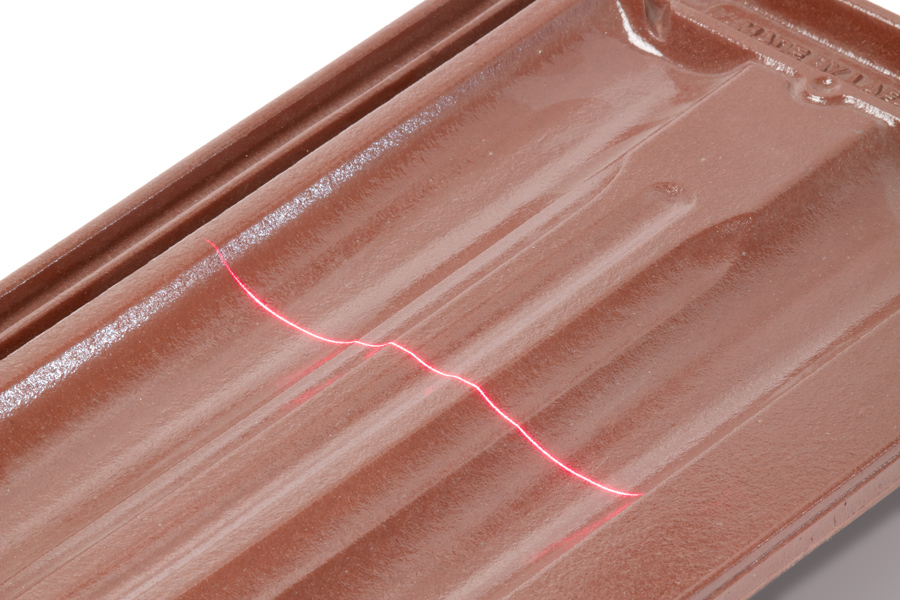

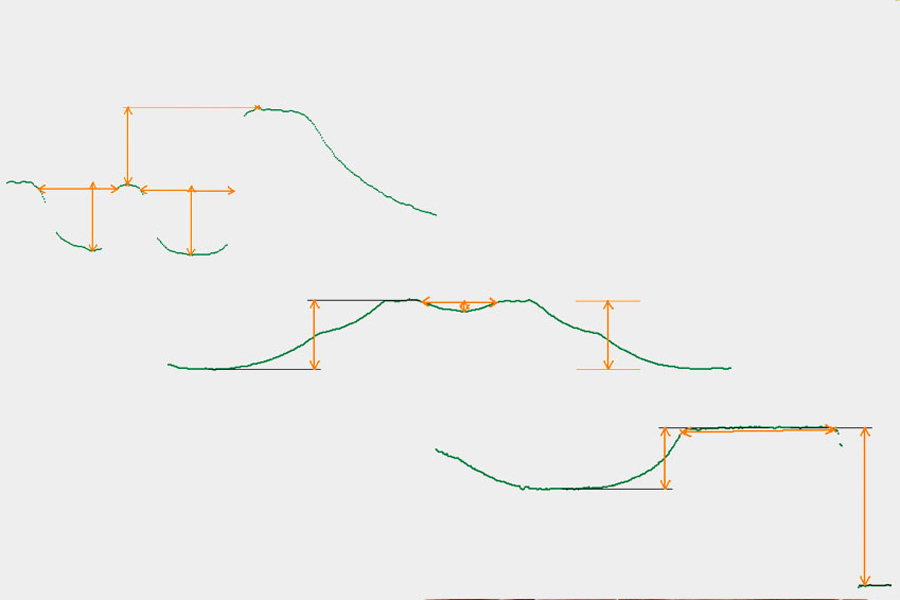

Profielmeting van dakshingles
- Controle van de maatnauwkeurigheid
- Glanzende oppervlakken
- Meting op verschillende posities door direct wijzigen van de scanparameters op de scanCONTROL

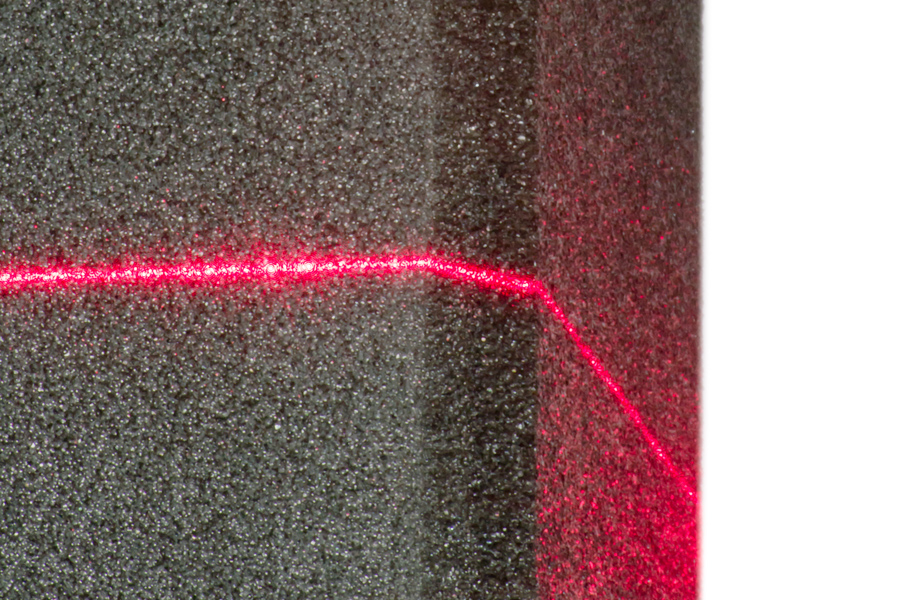

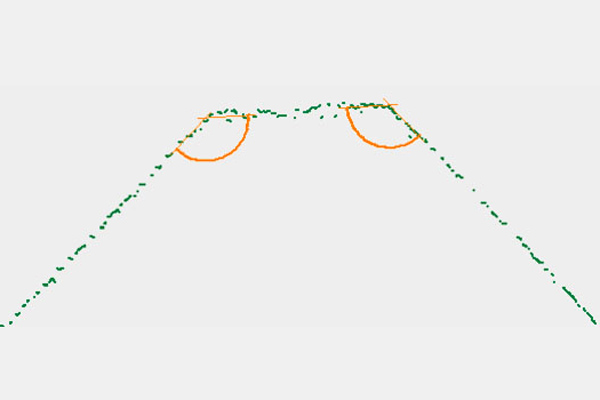

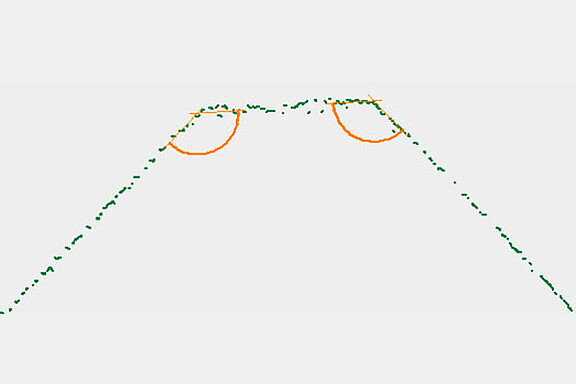

Meten van randen bij schuimmateriaal
- Meting van hoeken
- Oneffen donker oppervlak
- Middeling over meerdere punten voor een solide signaal

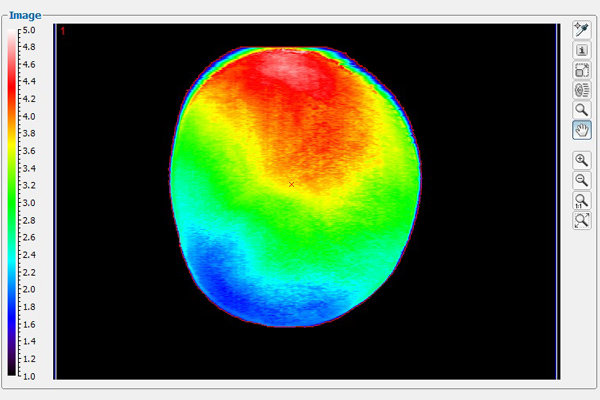

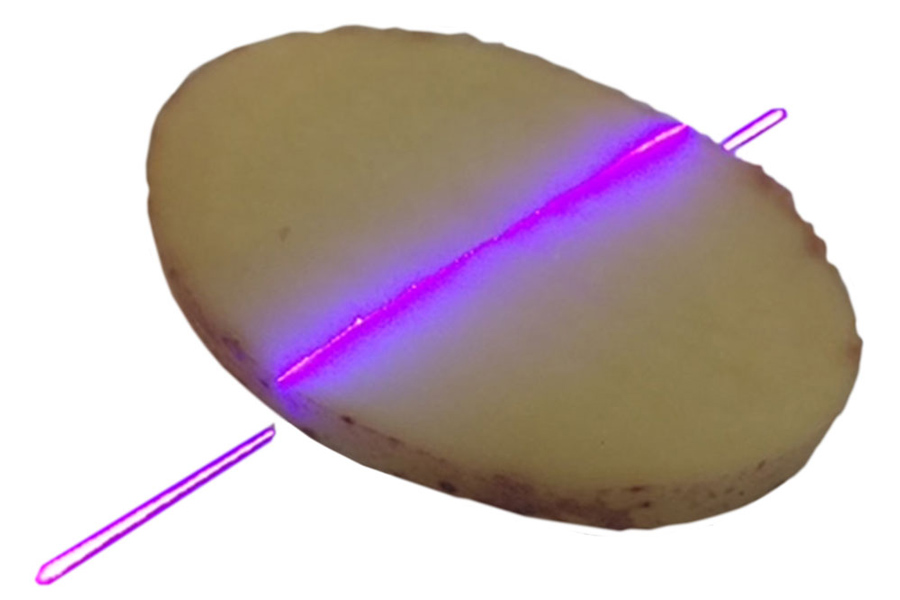

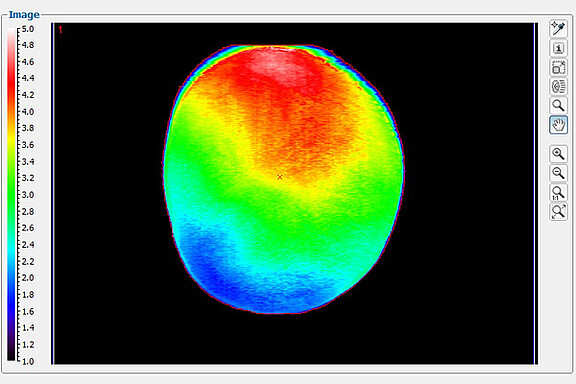

Volumecontrole bij een aardappelschijfje
- Te kleine schijven worden uitgescheiden
- De grenzen voor minimale en maximale dikte worden aangehouden
- Voor kwaliteitscontrole i.v.m constante baktijden
