Configuratietools - eenvoudige installatie voor scanCONTROL-laserscanners

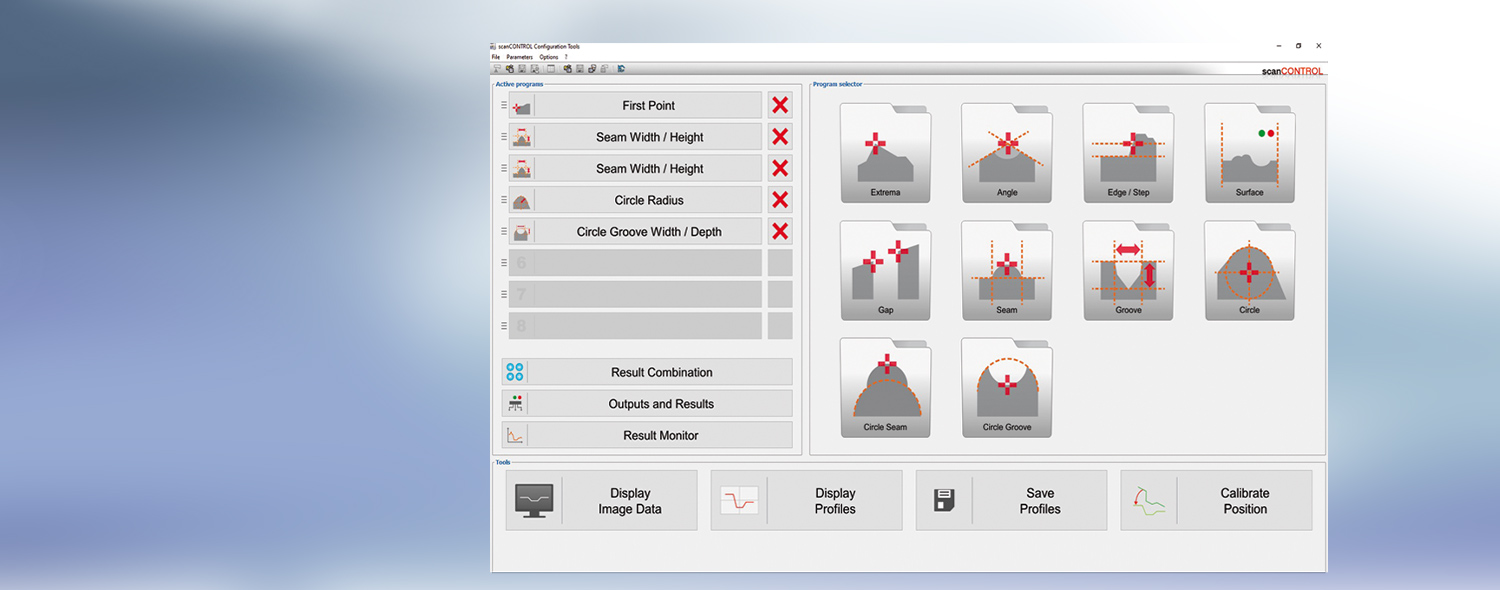

scanCONTROL Configuration Tools is software voor het configureren van scanCONTROL-sensoren op een Windows-pc. Deze helpt u bij het instellen van de sensor, het bekijken van profielen, het opslaan/laden en exporteren van profielen.
In combinatie met scanCONTROL SMART-sensoren toont de Configuration Tools software zijn ware kracht. De software parametriseert complexe meettaken, inclusief alle uitgangen via de bijbehorende interfaces.
scanCONTROL-profielsensoren instellen

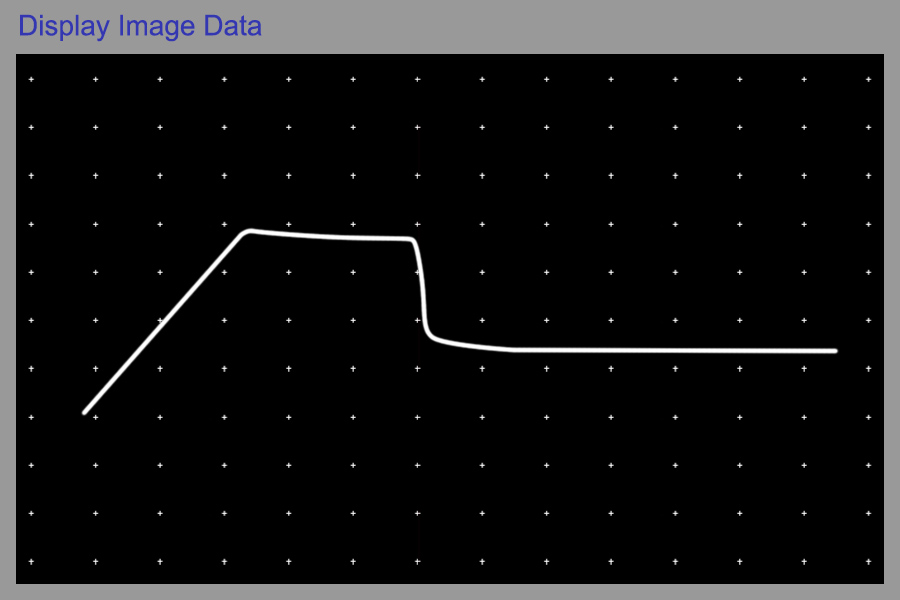

scanCONTROL-sensoren bieden talrijke parametreer- en instelmogelijkheden, die kunnen worden uitgevoerd met behulp van de scanCONTROL Configuration Tools software. Deze software biedt bijvoorbeeld directe toegang tot het beeld van de sensormatrix om een optimale basisopstelling te bereiken. Het livebeeld van de matrix wordt gebruikt om de uitlijning van de sensor ten opzichte van het doel te optimaliseren.
Profielen weergeven, opslaan, laden en exporteren
Eén profiel bestaat uit maximaal 1280 gekalibreerde meetpunten, afhankelijk van het sensortype. Deze profielen worden via FireWire of Ethernet naar de pc verzonden. scanCONTROL Configuration Tools bieden de mogelijkheid deze profielen in realtime weer te geven of op te slaan. Met name voor zeer snelle processen is dit een absoluut noodzakelijke functie, omdat het ook mogelijk is om de profielen opnieuw te laden en vervolgens stap voor stap te analyseren. Voor nadere analyse is het ook mogelijk de profielen te exporteren naar een formaat dat compatibel is met MS Excel.
Plug & play-oplossing voor meettaken

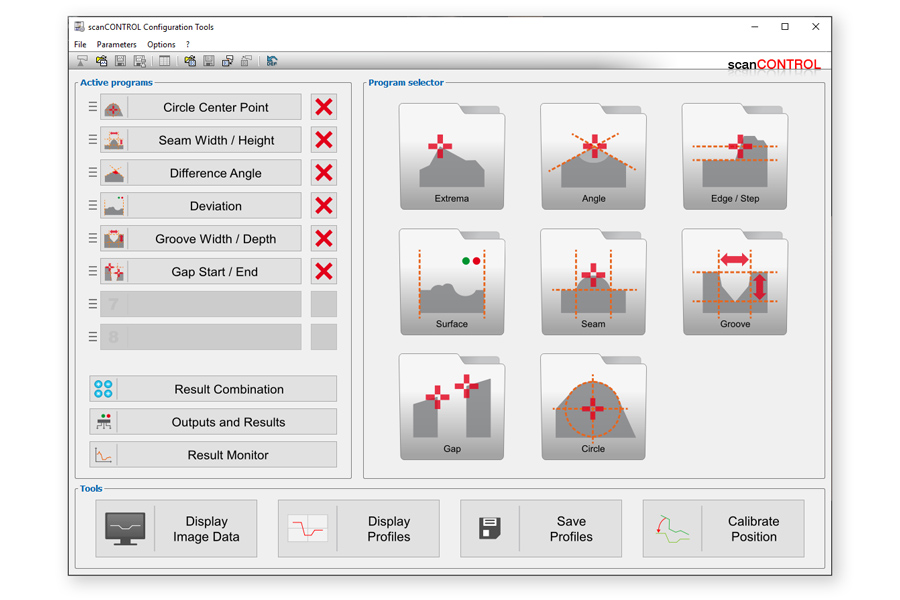

De sensoren uit de SMART-serie zijn uitgerust met intelligente controllers voor basisprofielevaluaties zonder extra hardware. De Configuration Toolssoftware is ontworpen voor eenvoudige parametrering van SMART-sensoren. Het idee is een meettaak op te splitsen in afzonderlijke metingen, zoals rand, hoek, spleet, groef of naad. Deze afzonderlijke metingen worden op de grafische gebruikersinterface gecombineerd tot complexe meettaken en geëvalueerd. Hierdoor profiteert de gebruiker van een plug & play-oplossing voor individuele taken zonder dat programmeerkennis vereist is. Vanaf versie 6.0 kunnen deze meettaken ook op gapCONTROL-scanners worden opgeslagen.
Parametrering van meettaken

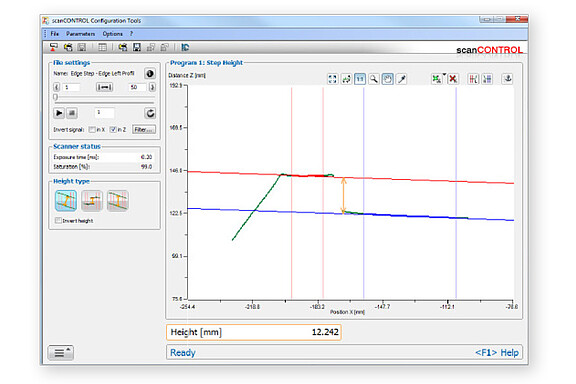

De configuratietools bieden een keuze uit ongeveer 30 basisprogramma's die eenvoudig en snel kunnen worden geconfigureerd door middel van slechts een paar muisklikken in het profiel. De ingestelde parameters en resultaten worden direct op het scherm weergegeven. Om bijvoorbeeld een hoek te meten, kiest u eenvoudig twee referentielijnen waartussen de hoek wordt berekend. Elk meetprogramma biedt ook de mogelijkheid om interessante secties in het profiel uit te snijden. Voor dynamische meettaken is ook een individuele dynamische tracking voor elk programma beschikbaar, die eenvoudig met behulp van een ankerpunt kan worden geconfigureerd.
Gegevensverwerking

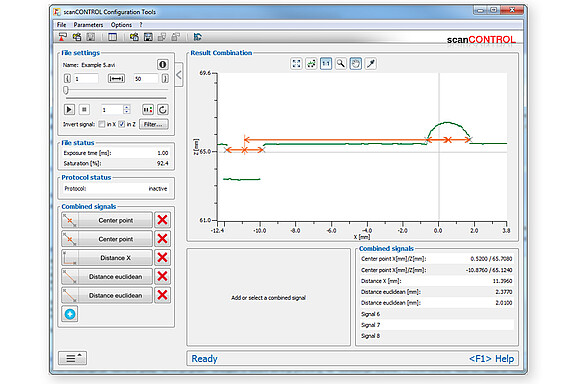

Zodra de parameters van de individuele meettaken zijn ingesteld, worden aanvullend de betreffende resultaten berekend. Dit vormt een eenvoudige methode om bijvoorbeeld meerdere hoeken of afstanden tussen punten of lijnen ten opzichte van elkaar te berekenen, of om punten op lijnen te projecteren. Zonder ingewikkelde externe berekeningen kunnen meettaken worden opgelost, die niet door één meetprogramma kunnen worden afgedekt. De sensor geeft de meetwaarden direct in realtime als uitvoer. Hierdoor zijn er vrijwel geen grenzen aan de flexibiliteit bij het berekenen van meetwaarden.
Analyseprogramma voor meetwaardereeksen

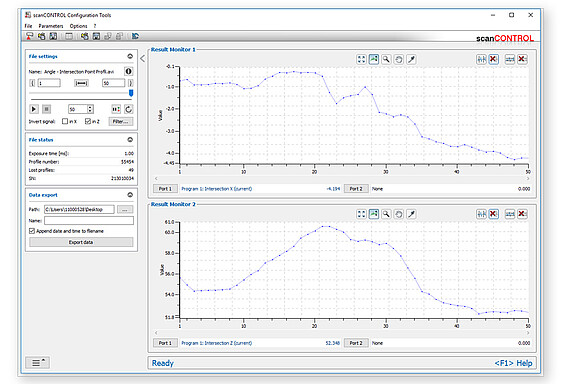

Met de analysetool "Result Monitor" kunnen meetwaardereeksen van opgenomen en live profielen worden weergegeven en geanalyseerd, waardoor de metingen kunnen worden geëvalueerd. Daarnaast zijn een geïntegreerde cgm-analyse (capaciteitsmeting) en andere statistische parameters (bijvoorbeeld grenswaardeoverschrijdingen, gemiddelde waarden) beschikbaar.
De software maakt het mogelijk om deze waarden te exporteren voor archiveringsdoeleinden of voor verdere analyse in berekeningstabellen.
Uitvoer en resultaten

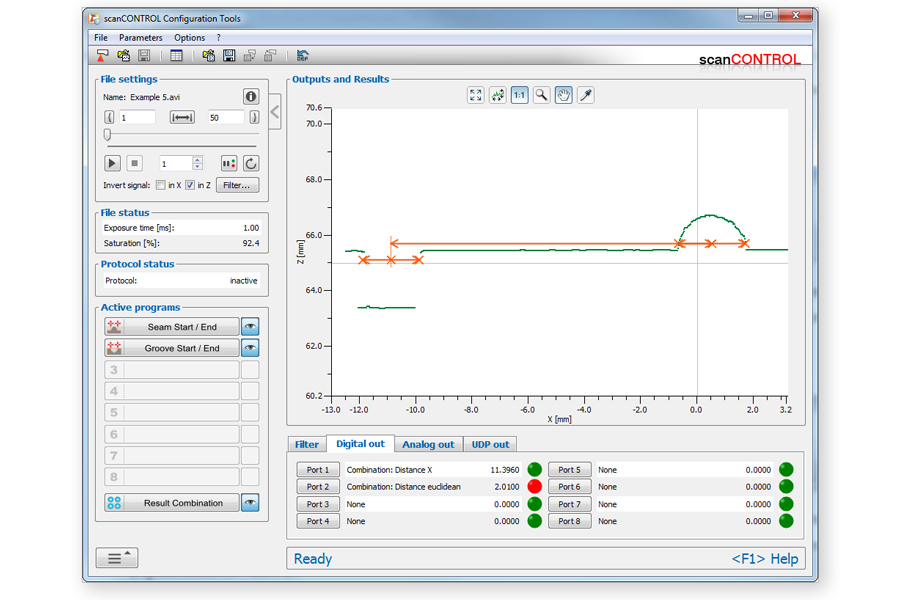

Zodra alle benodigde programma's zijn geconfigureerd, biedt de software een overzicht van alle meetresultaten. Door het definiëren van grenswaarden is een goed/slecht-evaluatie mogelijk, maar in complexe gevallen is het ook mogelijk om logische bewerkingen (koppelingen met AND, OR, XOR) uit te voeren om verschillende condities te controleren.
De gebruiker bepaalt hoe de resultaten van de sensor worden overgedragen, bijvoorbeeld via Ethernet UDP, Profinet of als digitaal OK/NOK-signaal, slaat deze instellingen op in een complete parameterset in de kop van de SMART (of gapCONTROL) sensor en kan de sensor vervolgens loskoppelen van de pc De profielen worden vervolgens rechtstreeks op de sensor geanalyseerd, zonder pc.
