Hoogwaardige micrometer voor de hoogste eisen

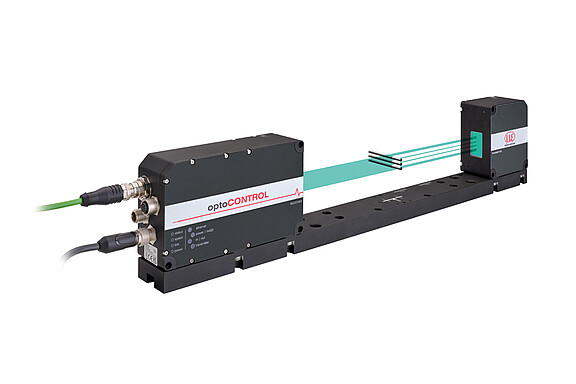

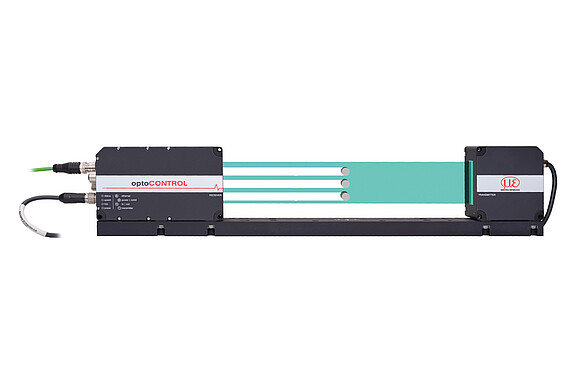

De optoCONTROL 2700 is een compacte LED-micrometer voor het nauwkeurig meten van diameter, spleet, rand en segment. De micrometer wordt gekenmerkt door een extreem hoge nauwkeurigheid en meetsnelheid. Omdat de controller in de ontvanger is geïntegreerd, worden de bekabelings- en montagewerkzaamheden tot een minimum beperkt.

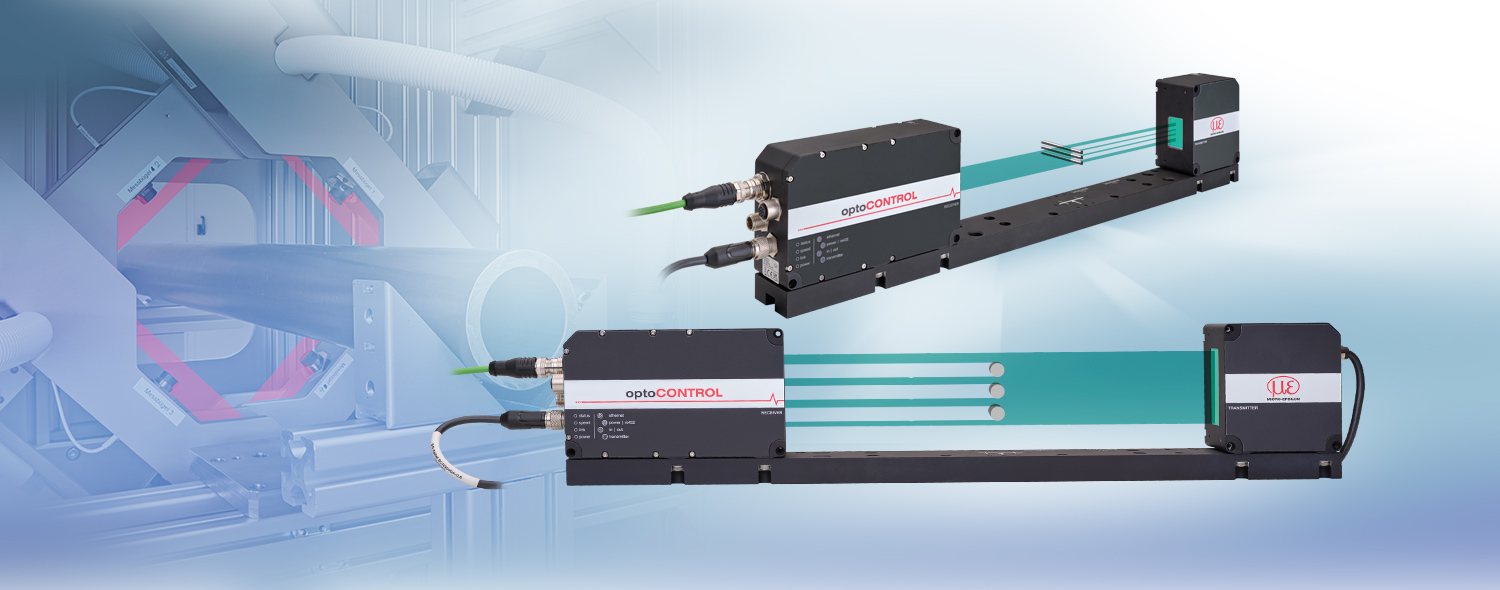

Twee modellen met meetbereiken van 10 en 40 mm openen talrijke toepassingsgebieden in automatisering en kwaliteitsborging. Dankzij de actieve hellingscorrectie worden objecten met een kanteling tot 63° ook uiterst nauwkeurig gedetecteerd. De configuratie verloopt eenvoudig via de webinterface en maakt parameterinstelling van het videosignaal, het filter en verschillende meetmodi mogelijk. In de instelmodus kan een schaduwbeeld worden gebruikt voor eenvoudige uitlijning van het meetobject. De uitstekende prijs-prestatieverhouding maakt het prestatiepakket compleet.
Kenmerken
- Meetbereik: 10 | 40 mm
- Sub-micronresolutie van 10 nm
- Meet de kleinste objecten vanaf 0,05 mm
- Lineariteit ≤ 0,5 µm
- Belichtingstijd: 8,5 µs
- Actieve hellingscorrectie van het object in realtime
- Hoekmeting van het object ten opzichte van het XY-vlak in de lichtbundel
- Zes voorinstellingen voor veelvoorkomende meettaken
- Configureerbaar via webinterface

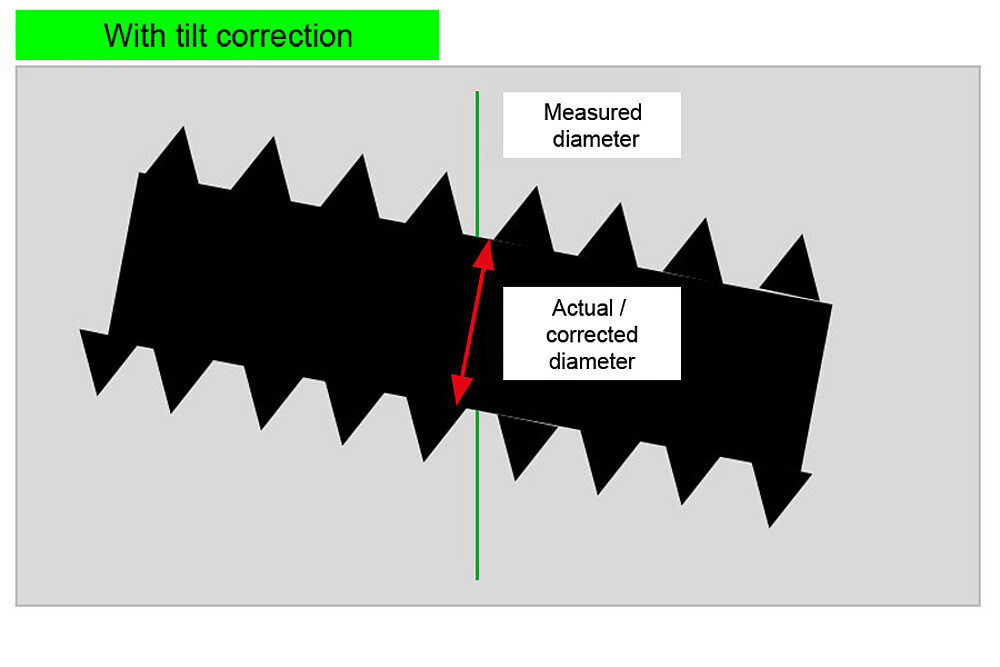

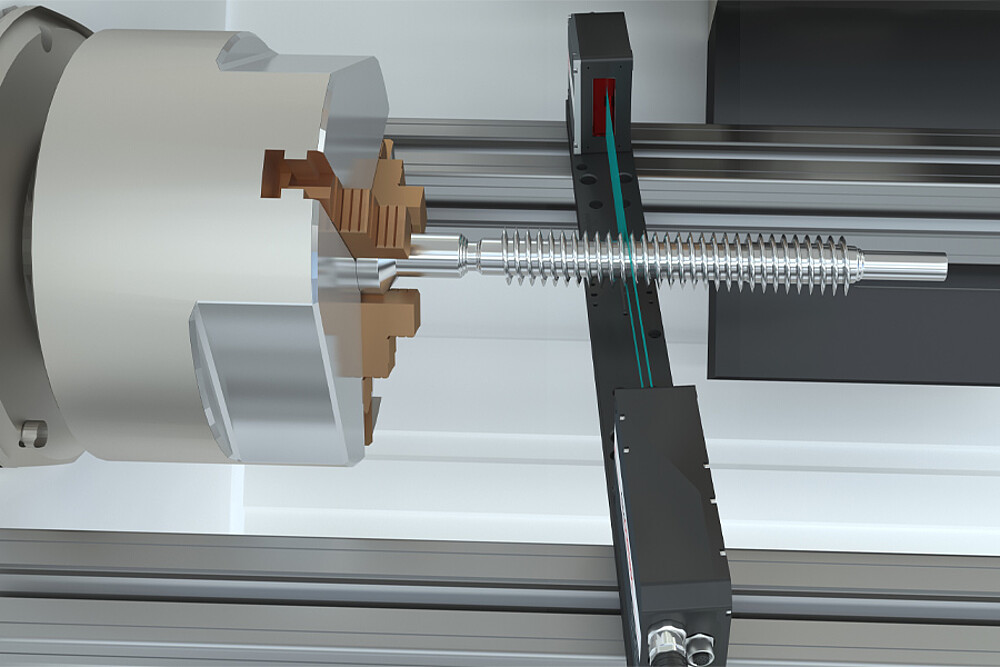

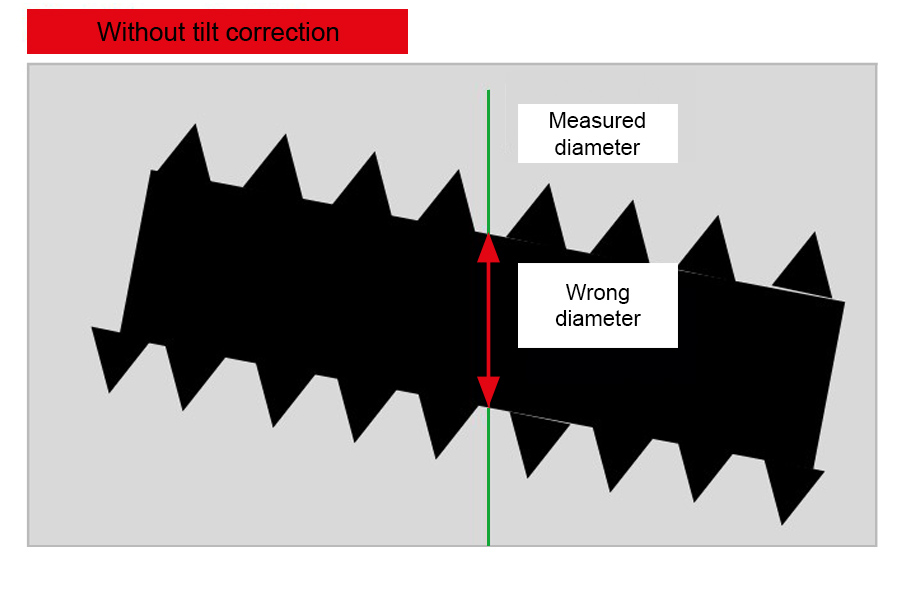

Actieve kantelingscorrectie van het meetobject
De optoCONTROL 2700 detecteert de exacte uitlijning en hoek van het meetobject. Dankzij de geïntegreerde analyse wordt de meetwaarde automatisch aangepast aan de helling van het meetobject. Hierdoor wordt de exacte meetwaarde weergegeven. De hellingscorrectie is beschikbaar voor de diametermeetprogramma's. Het gedetecteerde beeld kan via de webinterface worden weergegeven en visueel worden gecontroleerd.

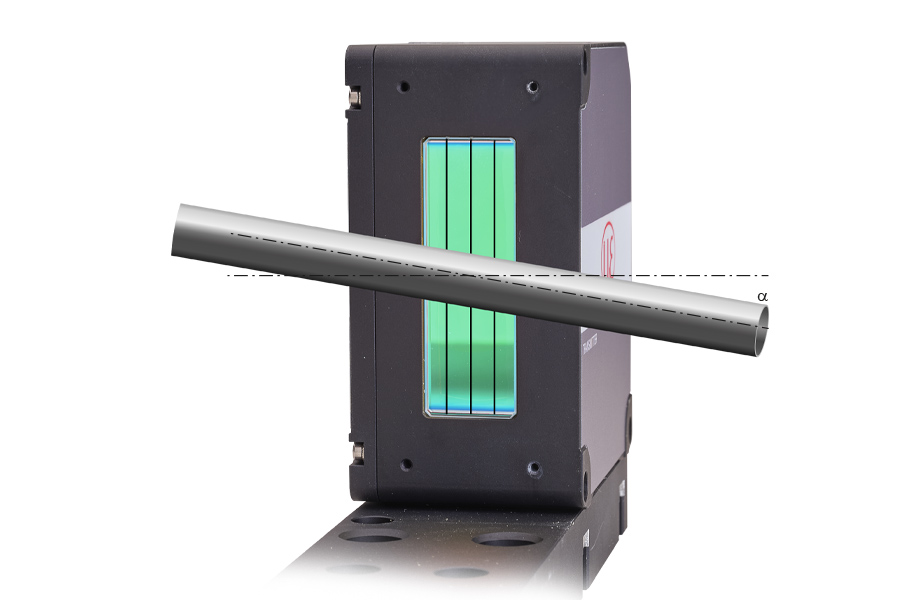

Hoekmeting van het object
Als objecten zich niet exact onder een hoek van 90° in het meetbereik bevinden, kan de optoCONTROL 2700 de helling tot 63° nauwkeurig bepalen en weergeven.
Eenvoudige bediening via webinterface en presets voor gangbare toepassingen
De volledige configuratie van de optoCONTROL 2700 vindt plaats zonder extra software via een gebruiksvriendelijke webinterface. De webinterface is toegankelijk via een Ethernet-verbinding en maakt snelle en eenvoudige instelling van bijvoorbeeld middeling, meetfrequentie of voorinstellingen mogelijk en biedt uitgebreide parametreermogelijkheden voor elke meettaak. Met slechts één klik maken de opgeslagen presets een snelle en eenvoudige parametrering van de sensor mogelijk, specifiek voor de meettaak.

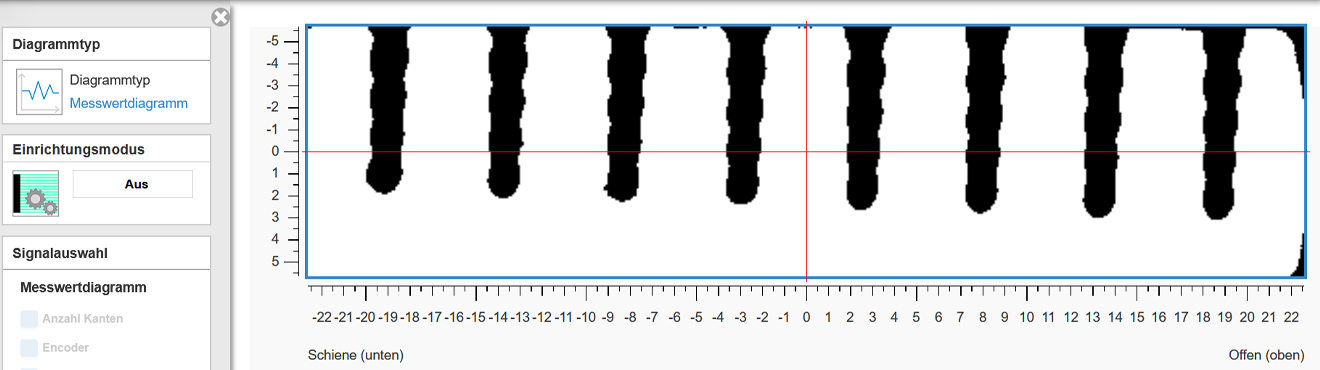

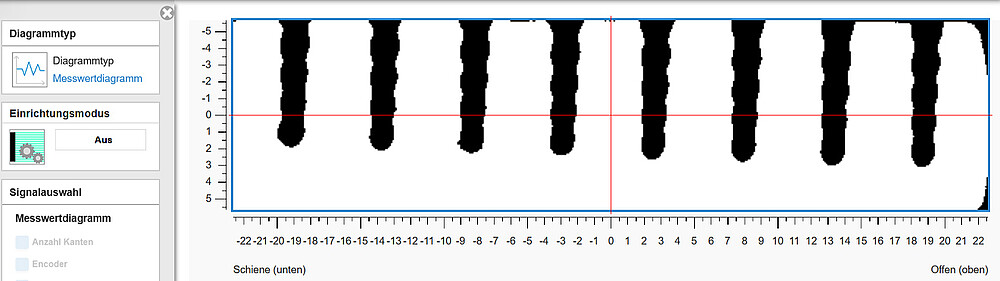

Zwart-witbeeld voor eenvoudige uitlijning met het meetobject
De exacte positionering van het meetobject in de lichtbundel is snel en eenvoudig dankzij de instelmodus. Het meetobject kan eenvoudig worden ingesteld met behulp van het geïntegreerde zwart-witbeeld. Hierdoor bespaart de gebruiker tijd en moeite bij het instellen en aanpassen van de exacte positie. Het midden van het meetbereik wordt in beide assen door een rode lijn aangegeven.

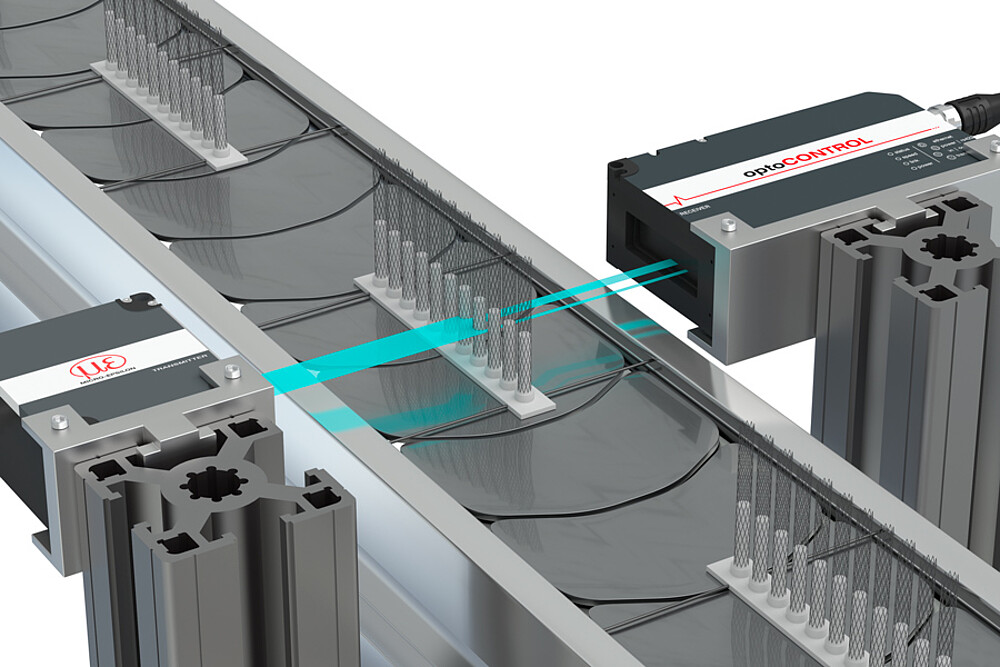

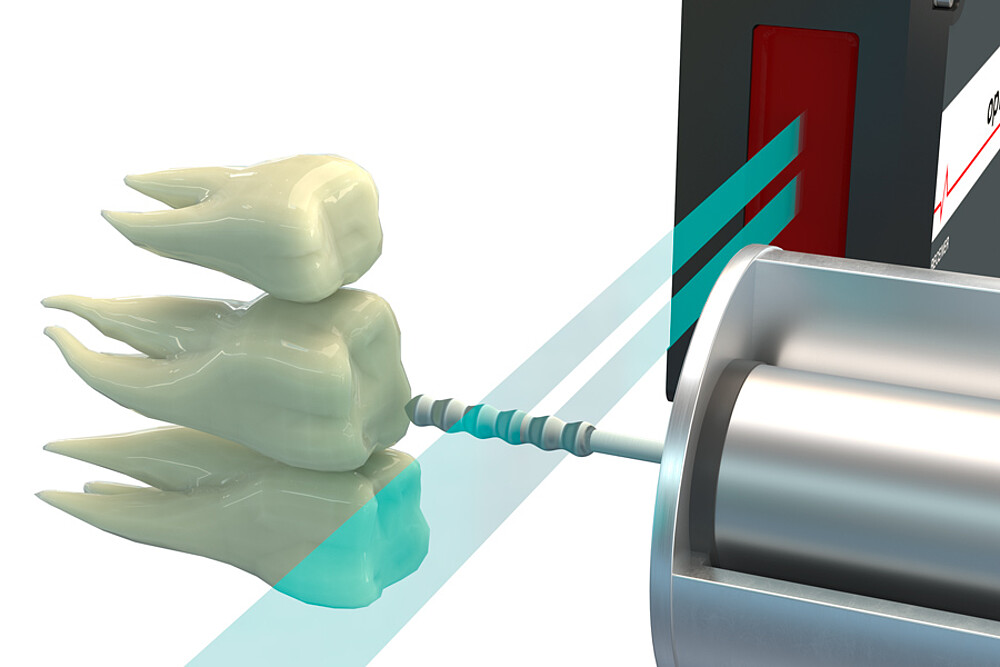

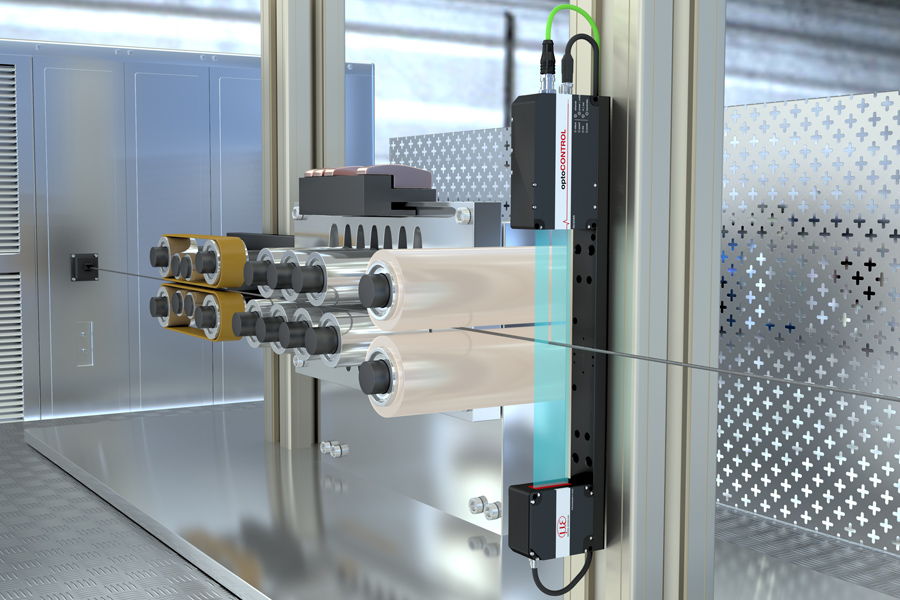

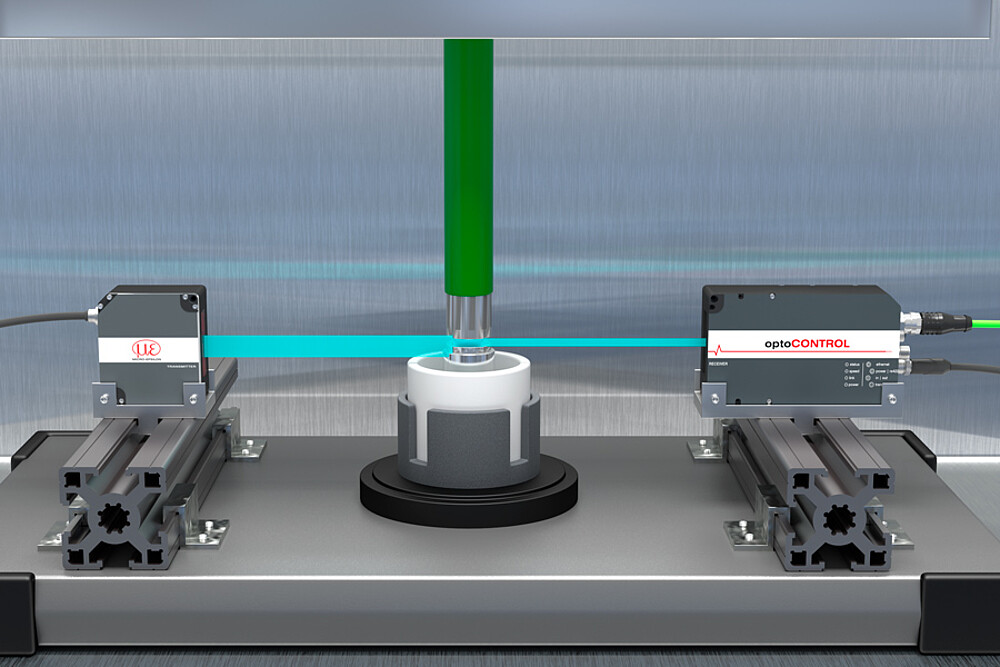

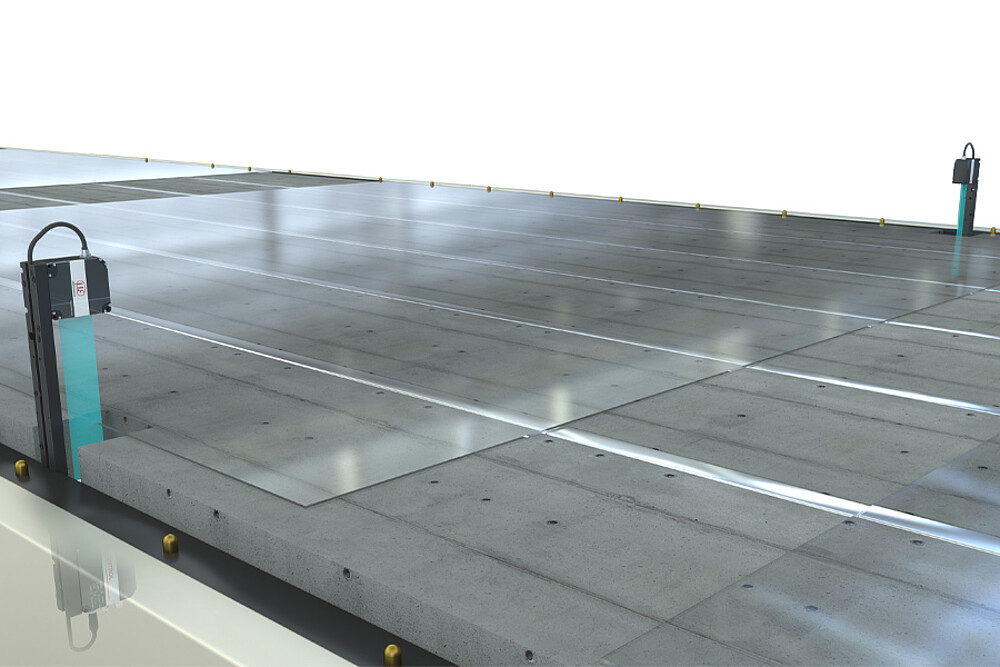

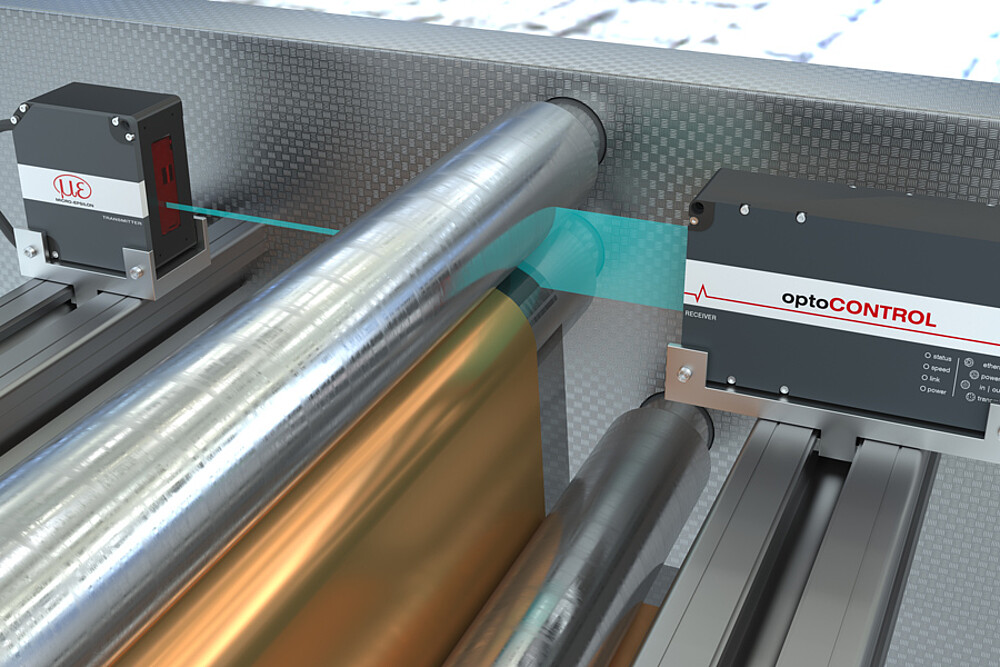

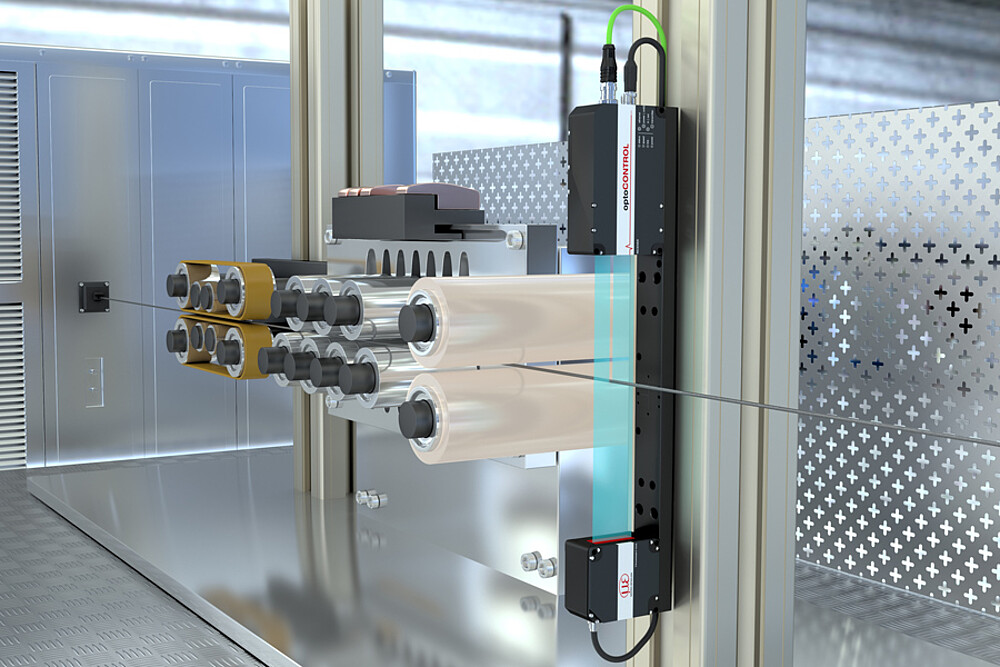

Toepassingsvoorbeelden
Moderne interfaces voor integratie in machines en systemen
