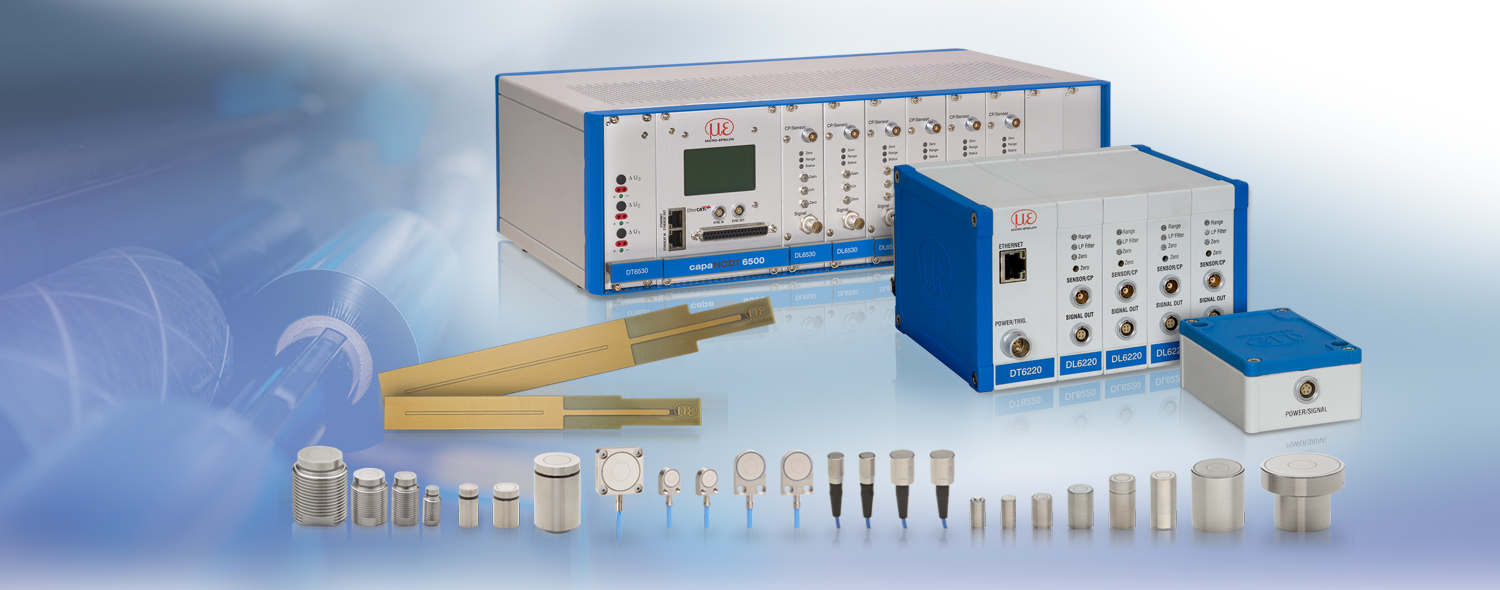

Capacitieve sensoren voor verplaatsing, afstand en positie

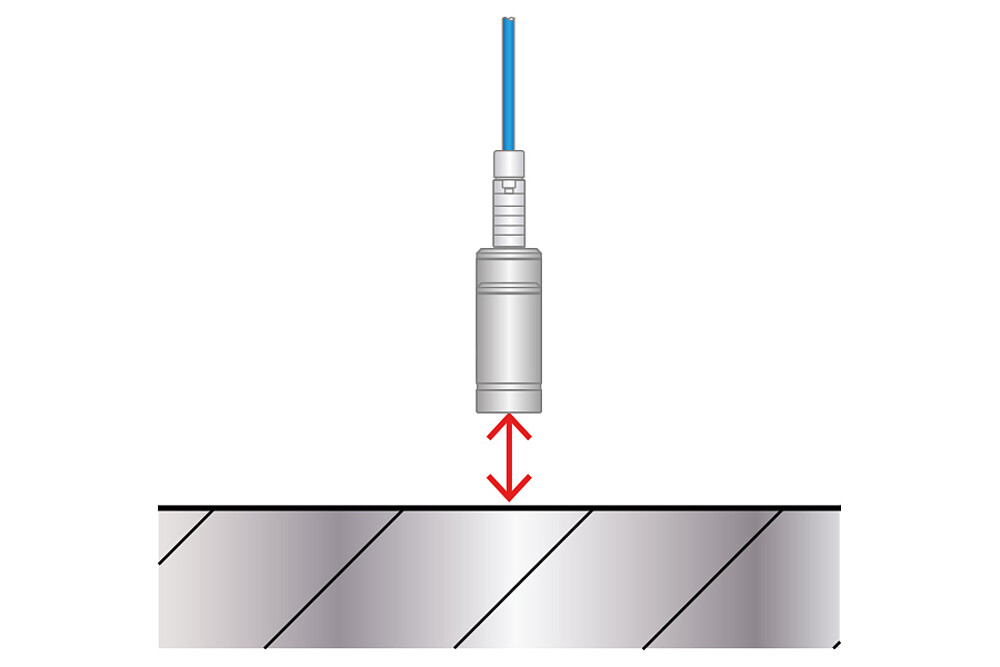

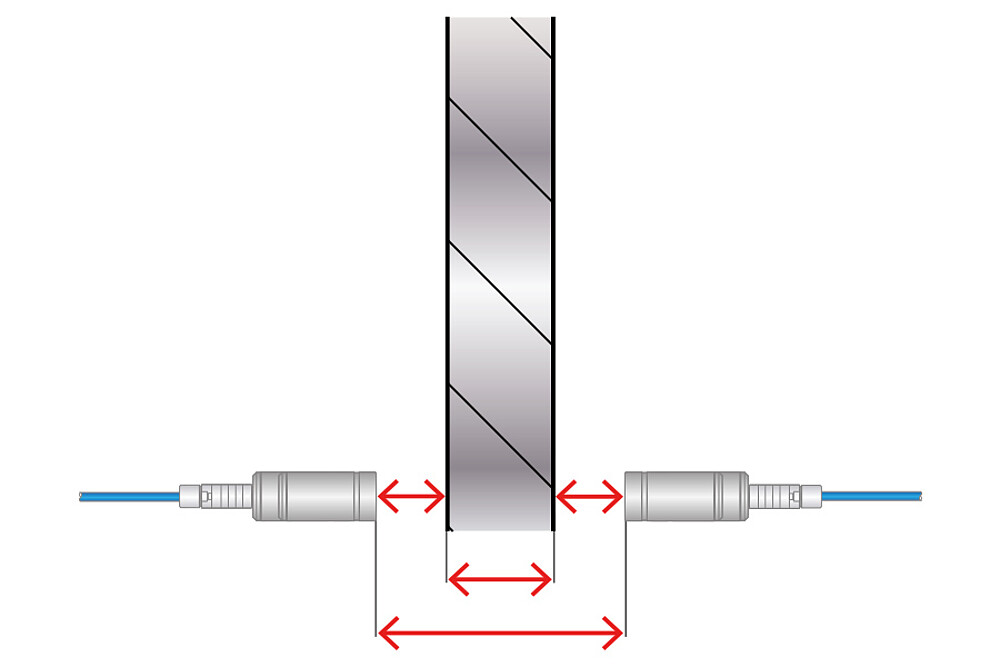

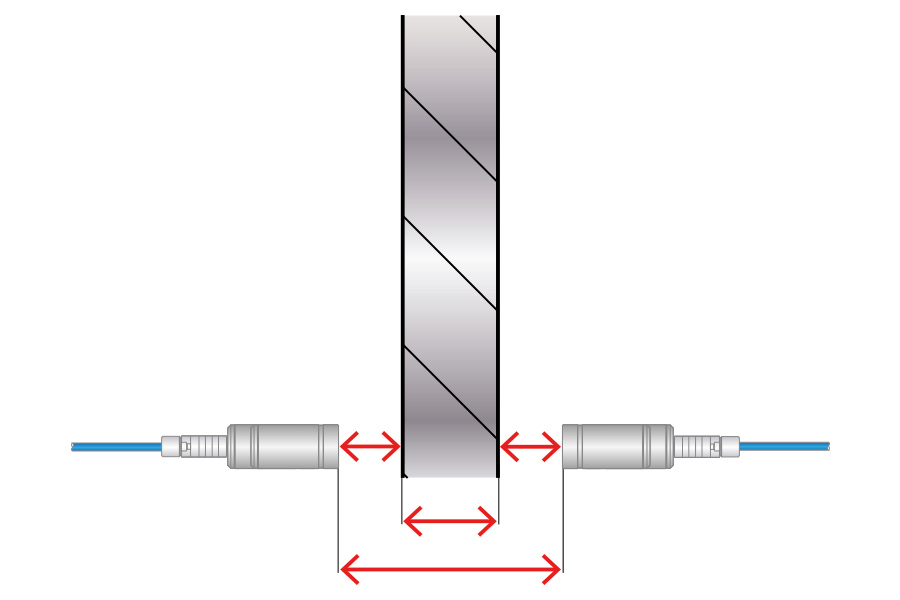

Capacitieve sensoren zijn ontworpen voor contactloze meting van verplaatsing, afstand en positie, evenals voor diktemeting. Vanwege hun hoge signaalstabiliteit en resolutie worden capacitieve verplaatsingssensoren in laboratoria en bij industriële meettaken toegepast. In de productiecontrole meten capacitieve sensoren bijvoorbeeld de filmdikte en de lijmaanbrenging. Geïnstalleerd in machines bewaken ze verplaatsing en gereedschapsposities.

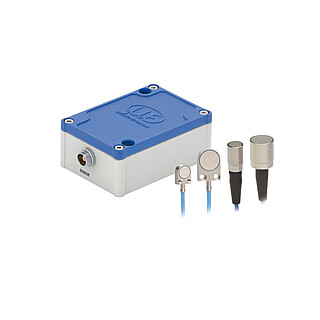

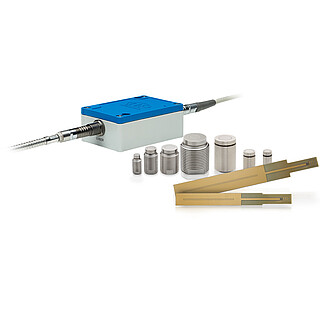

Modellen
Kenmerken
- Contactloze meting van verplaatsing, afstand en dikte, evenals van elektrische geleiders en isolatoren
- Ongeëvenaarde nauwkeurigheid voor laboratoria en industrie
- Klantspecifieke sensoren en controllers
- Alle capaNCDT-sensoren, -kabels en -controllers zijn volledig compatibel

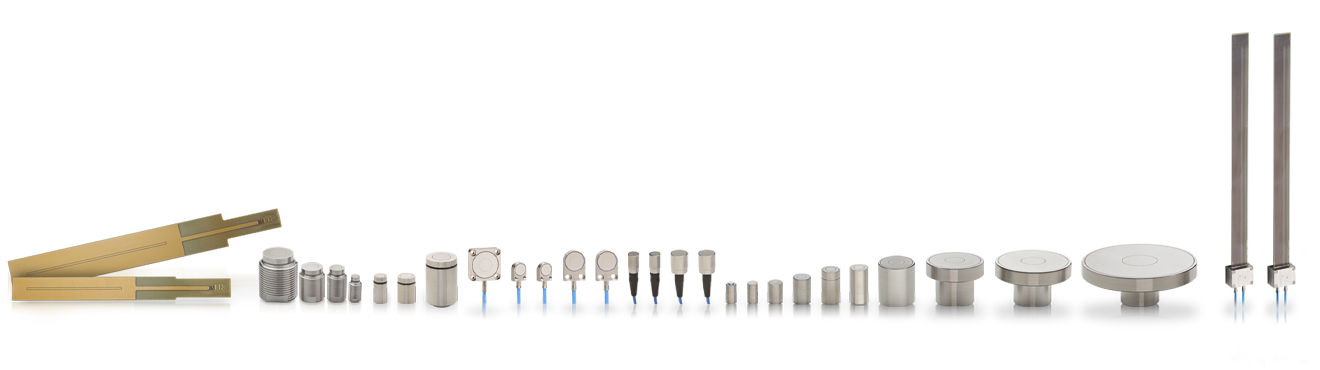

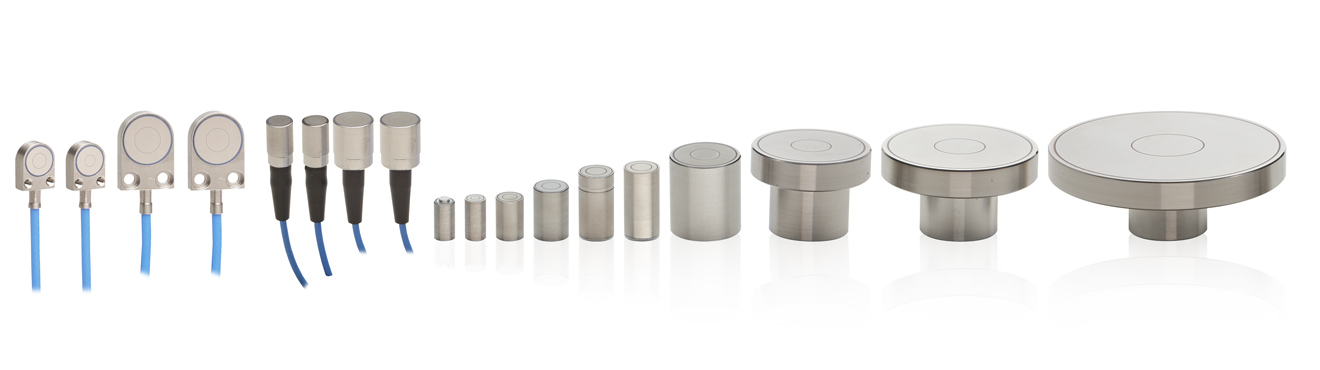

- Veelzijdige toepassingsmogelijkheden dankzij een uitgebreid productassortiment
- De nieuwste controllertechnologie garandeert gebruiksgemak

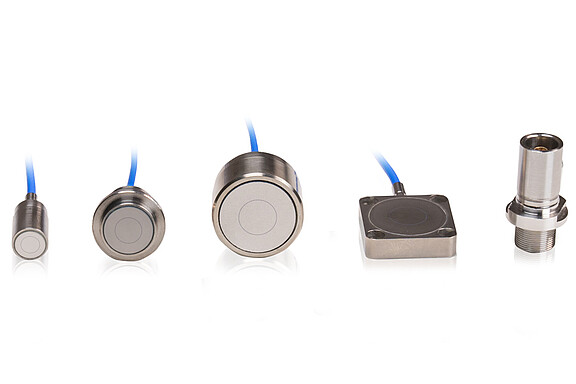

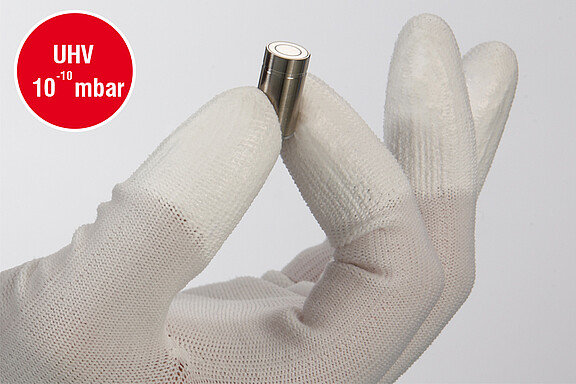

Vacuüm- en cleanroom-toepassingen
Capacitieve verplaatsingssensoren van Micro-Epsilon worden vaak gebruikt in vacuüm- en cleanroom-toepassingen, waar ze resoluties in het sub-nanometerbereik bereiken in een deeltjesvrije omgeving. Voor vacuümtoepassingen biedt Micro-Epsilon speciale sensoren, kabels en doorvoeraccessoires. Deze sensoren en kabels zijn in hoge mate deeltjesvrij en worden gebruikt in cleanrooms tot cleanroom-klasse ISO1.

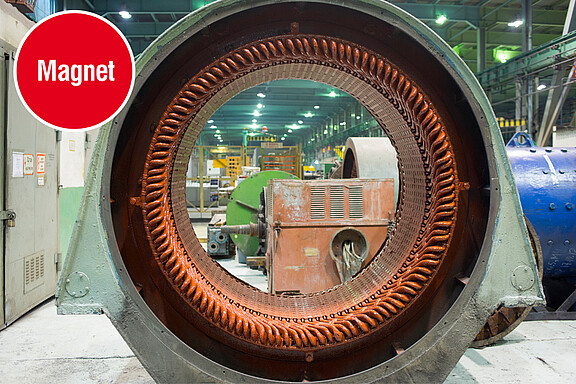

Hoge interferentiebestendigheid tegen magnetische velden
Voor omgevingen met sterke magnetische velden biedt Micro-Epsilon sensoren en sensorkabels die zijn gemaakt van niet-magnetische materialen zoals titanium en RVS. De afscherming die wordt bereikt door het triaxiale ontwerp zorgt voor een extreem hoge interferentiebestendigheid.

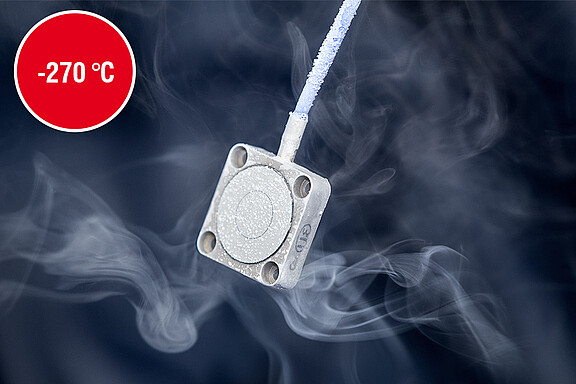

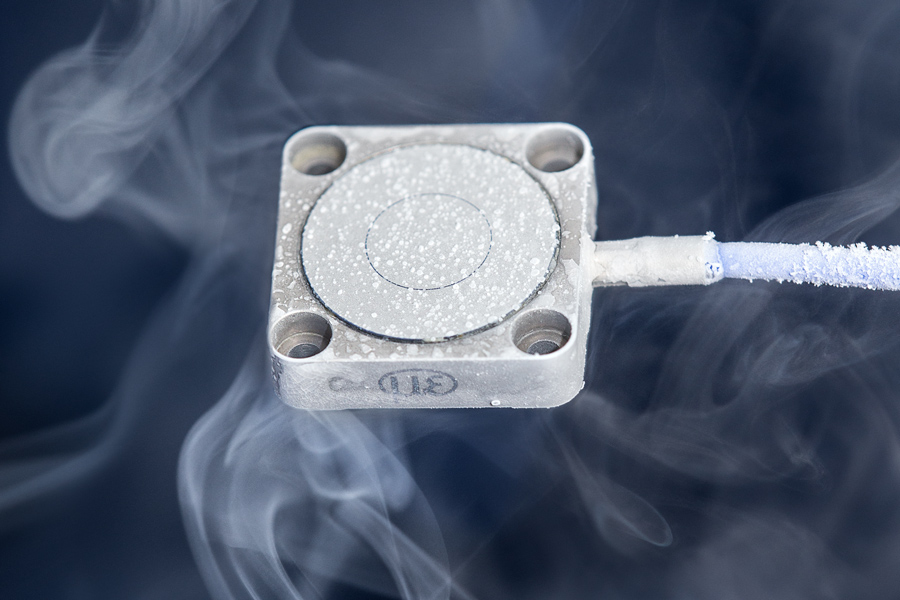

Hoogste nauwkeurigheid omgeven door extreme temperaturen
Anders dan conventionele contactloze meettechnieken, kenmerken capacitieve verplaatsingssensoren van Micro-Epsilon zich door een hoge meetnauwkeurigheid. Aangezien thermisch geïnduceerde geleidbaarheidsveranderingen van het meetobject geen invloed hebben op de metingen, blijven de meetwaarden stabiel, zelfs bij wisselende temperaturen. Capaciteitssensoren worden bijvoorbeeld voor afstandsmetingen van supergeleidende magneten gebruikt. Het temperatuurbestendige sensorontwerp maakt omgevingstemperaturen tot -270 °C mogelijk, met behoud van een maximale resolutie van de meetwaarde.

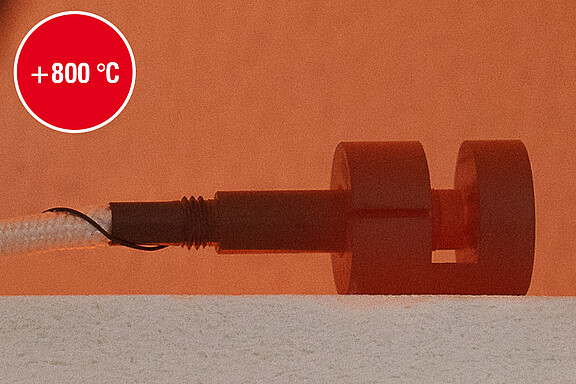

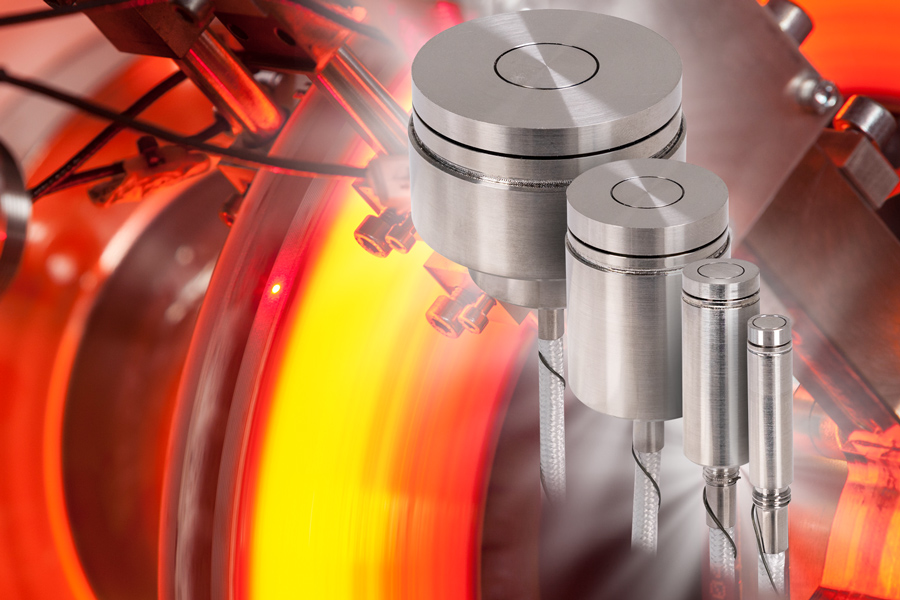

Nieuw: Nauwkeurige metingen bij hoge omgevingstemperaturen

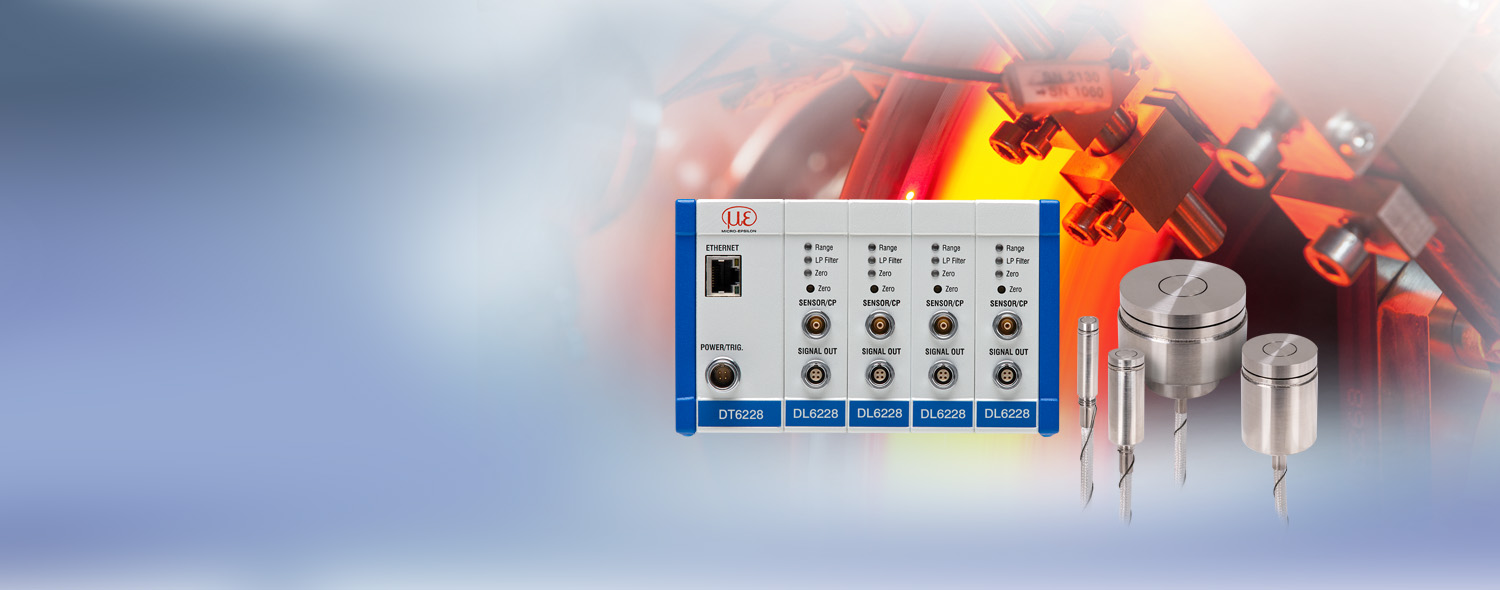

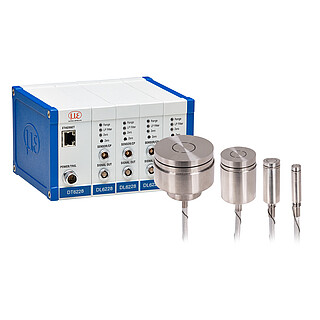

Voor metingen bij hoge temperaturen tot +800 °C, worden de nieuwe CSE HT-sensoren toegepast. De hogetemperatuursensoren worden gebruikt met de krachtige capaNCDT 6228-controllers.

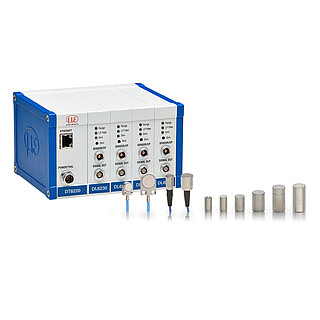

Volledige compatibiliteit: sensor- en controllerwissel zonder kalibratie
capaNCDT-sensoren, kabels en controllers kunnen snel en eenvoudig worden verwisseld. Vanwege hun innovatieve technologie is extra kalibratie en linearisatie niet nodig. Eenvoudige uitwisselbaarheid van capaNCDT-componenten en de eenvoudige vervanging van sensoren met verschillende meetbereiken, kunnen binnen korte tijd op locatie worden uitgevoerd. Micro-Epsilon biedt wereldwijd het grootste aanbod aan combinaties in capacitieve verplaatsingsmeting.

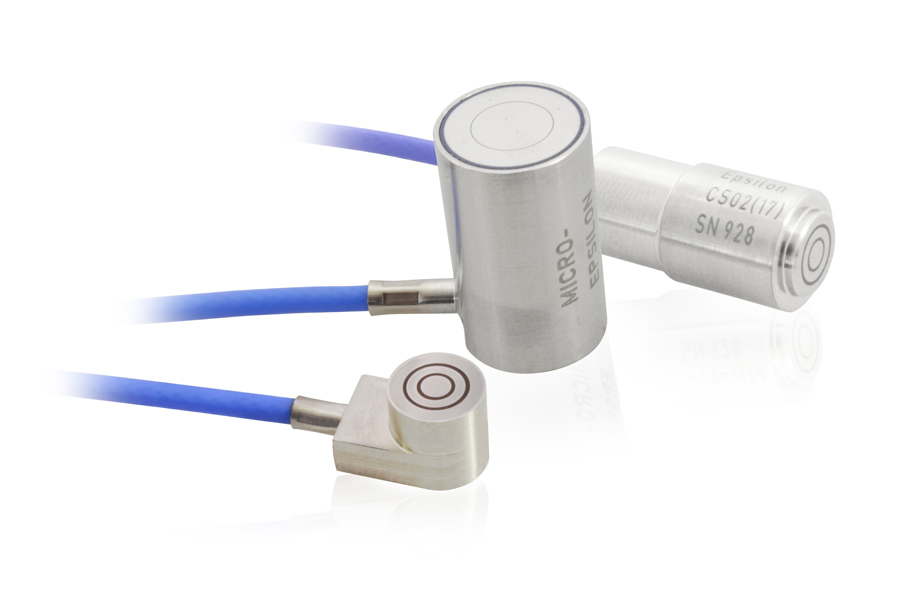

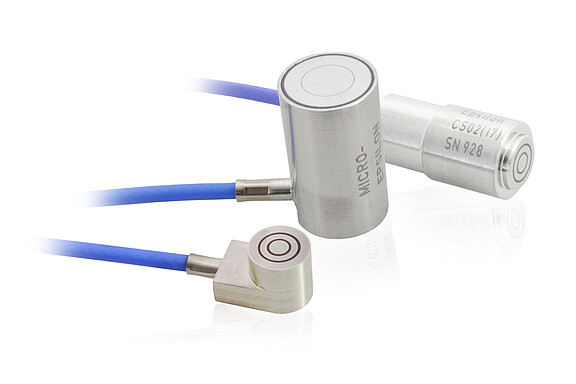

Capacitieve sensoren voor serietoepassingen en OEM
Wij passen onze meetsystemen aan op klantspecifieke meettaken volgens uw instructies, bijvoorbeeld met betrekking tot ontwerp, doelkalibratie, cryogene omgevingen, vacuüm/UHV, kabellengtes, gemodificeerde meetbereiken of sensoren met geïntegreerde controller. Ervaar meer over sensoraanpassingen.
Capacitieve sensoren: Hoe ze werken en wanneer ze worden gebruikt
Capacitieve sensoren zijn gebaseerd op het detecteren van capaciteitsveranderingen. Met een plaatcondensator kan de capaciteit tussen twee platen van constante grootte worden gewijzigd door de afstand te wijzigen of door een diëlektricum in de meetopening te plaatsen. Met het capacitieve meetprincipe gedragen de sensor (meetelektrode) en het geleidende meetobject zich als een ideale plaatcondensator. Als er een wisselstroom met een constante frequentie door de sensorcondensator stroomt, is de amplitude van de wisselspanning op de sensor evenredig met de afstand tot het doel (de aardelektrode). Echter, voor een constante permittiviteit is een constant diëlektricum tussen sensor en doel vereist.

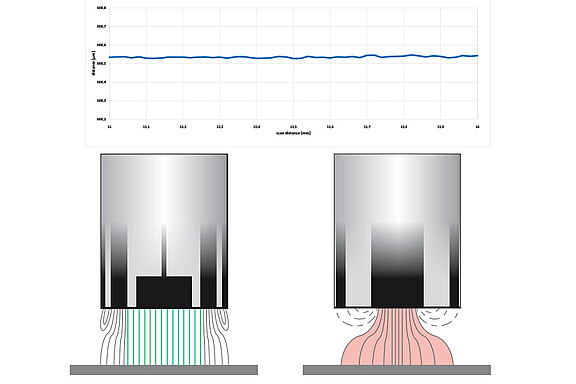

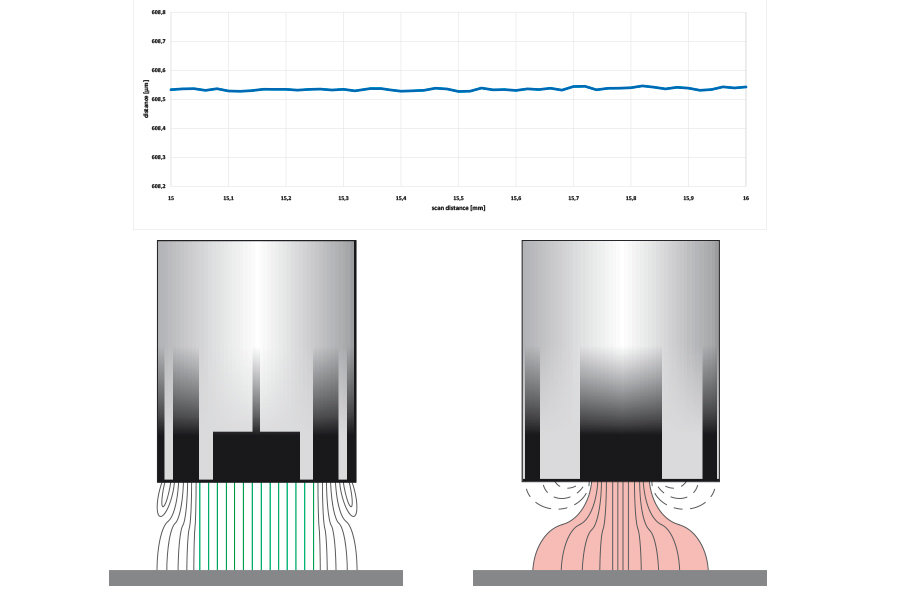

Stabiele meting met triaxiaal ontwerp
Aangezien capaNCDT-sensoren zijn ontworpen als schermringcondensatoren, worden in de praktijk ook vrijwel ideale lineariteitskarakteristieken bereikt. Capacitieve sensoren van Micro-Epsilon worden gebruikt in industriële meettaken om een medium in de meetopening vanaf een constante afstand te detecteren of om de afstand tot een geleidend object te meten met een constant medium of diëlektricum.

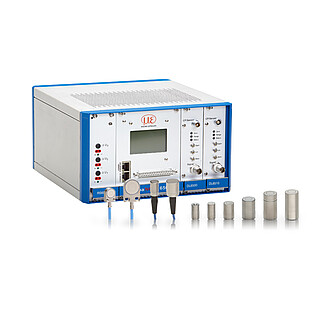

Moderne en gebruiksvriendelijke controllertechnologie
Moderne capaNCDT-controllers zijn uitgerust met diverse interfaces, zoals analoog, Ethernet, EtherCAT en PROFINET. Dit betekent dat de capacitieve sensoren van Micro-Epsilon eenvoudig in machines en installaties kunnen worden geïntegreerd. De webinterfaces maken een gebruiksvriendelijke installatie en inbedrijfstelling via een webbrowser mogelijk. Hiervoor wordt een pc via de Ethernet-interface met de controller verbonden. Alle instellingen, filters en rekenfuncties worden direct in de controller opgeslagen voor intelligente signaalverwerking.
