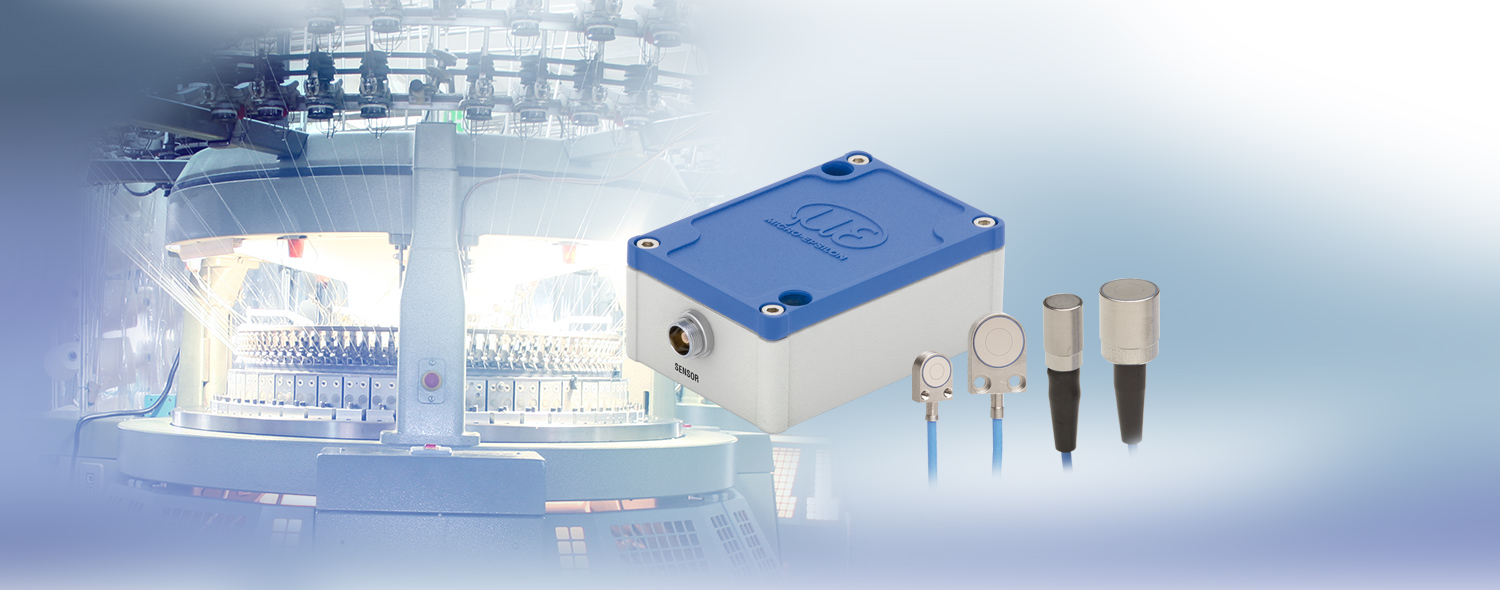

Compact capacitief sensorsysteem
De capaNCDT 6110 is een nieuw, capacitief enkelkanaals verplaatsingsmeetsysteem dat bestaat uit een compacte controller, een sensorkabel en de sensor. Dankzij de geminiaturiseerde controller en de eenvoudige bediening is de capaNCDT 6110 bij uitstek geschikt voor integratie in machines en installaties.
Kenmerken
- Meetbereiken (mm): 0,05 | 0,2 | 0,5 | 0,8 | 1 | 2 | 3 | 5 | 10
- Lineariteit: max. 0,025 µm
- Resolutie: max. 0,005 µm
- Analoge uitgang (spanning)
- Digitale interface RS485 (controller DT6120)

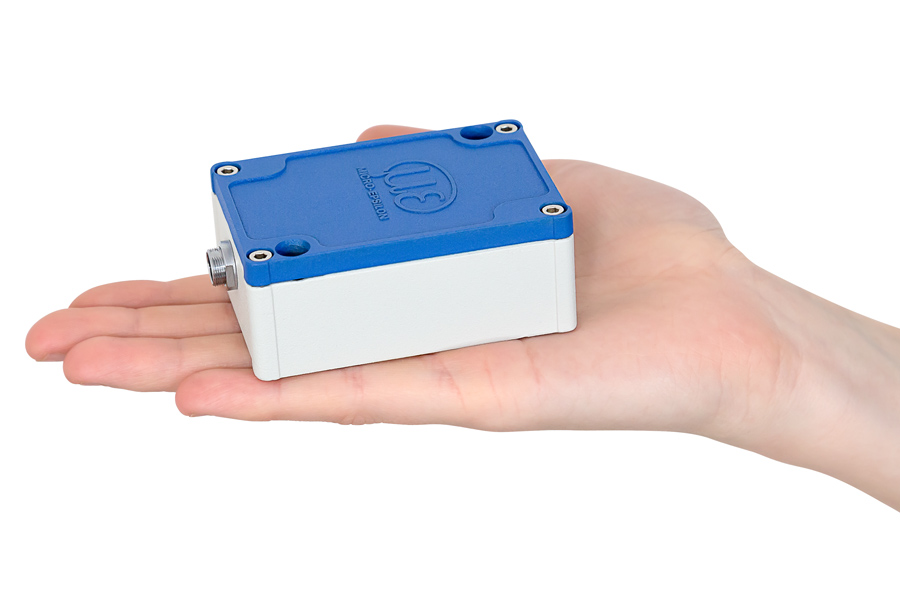

- Miniatuurcontroller
- Voedingsspanning 24 VDC/55 mA (9 - 36 V)
- Ideaal voor metingen die een hoge nauwkeurigheid en stabiliteit vereisen
Compact en veelzijdig
De capaNCDT 6110 is geschikt voor een brede reeks toepassingen en is compatibel met alle capaNCDT-sensoren. Met een mogelijke voeding tussen 9 V en 36 V is het systeem ook geschikt voor gebruik in personenauto's en vrachtwagens. De meetwaarden worden via een spanningsuitgang weergegeven.

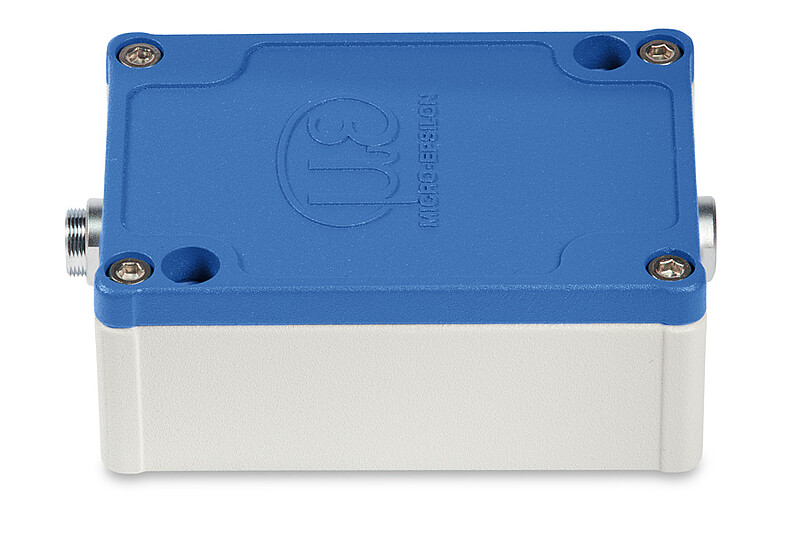

De capacitieve DT6110-controller is het instapmodel voor capacitieve verplaatsingsmeting met hoge resolutie. Door zijn extreem compacte formaat kan de controller ook in beperkte installatieruimtes worden geïntegreerd. De DT6110-controller is compatibel met alle sensoren en kabels uit de capaNCDT-serie. De DT6110/ECL2-controller biedt een langere kabellengte.
- Dynamische resolutie 0,015 % FSO (1kHz)
- Frequentierespons 1kHz (-3dB)
- Uitgang 0...10 V (kortsluitvast), optioneel: ±5V, 10...0V
De capacitieve DT6112-controller is het instapmodel voor dynamische meettaken. De bandbreedte tot 20 kHz (-3 dB) maakt betrouwbare bewaking van snelle processen mogelijk. De DT6112-controller is compatibel met alle sensoren en kabels uit de capaNCDT-serie.
- Dynamische resolutie 0,03 % FSO (20kHz)
- Frequentierespons 20kHz (-3dB)
- Uitgang 0...10 V (kortsluitvast), optioneel: ±5V, 10...0V
De capacitieve DT6120-controller, uitgerust met een analoge uitgang en een RS485-interface, is het instapmodel voor capacitieve verplaatsingsmeting met hoge resolutie. Door zijn extreem compacte formaat kan de controller ook in beperkte installatieruimtes worden geïntegreerd. De DT6120-controller is compatibel met alle sensoren en kabels uit de capaNCDT-serie.
- Dynamische resolutie 0,015 % FSO (1kHz)
- Frequentierespons 1kHz (-3dB)
- Uitgang 0...10 V (kortsluitvast)
- Digitale RS485-interface
