Actieve capacitieve sensoren voor lange signaaloverdrachtstrajecten
De capaNCDT DT61x4 is een actief, capacitief systeem voor verplaatsings-, afstands- en positiemetingen. Het meetsysteem bestaat uit een sensor met geïntegreerde voorversterker, een robuuste kabel en een compacte controller en is direct klaar voor gebruik zonder kalibratie ter plaatse. Het meetsysteem is verkrijgbaar met een kabellengte tot 15 m en is ideaal voor automatiseringsdoeleinden. De capaNCDT 61x4 is bijzonder geschikt voor geautomatiseerde robotproductie en meettaken met een kabelrups. Bovendien wordt het gebruikt in de machinebouw en halfgeleiderproductie. Voor een optimale signaalkwaliteit is de gewenste kabellengte reeds af fabriek gekalibreerd.
Kenmerken
- Meetbereiken (mm): 2
- Lineariteit max. 2 µm
- Resolutie max. 0,3 µm
- RS485-interface of analoge uitgang
- Ideaal voor lange signaaloverdrachtstrajecten tot 15 m
- Robuuste sensorkabel voor gebruik op sleepkettingen en robots
- Eenvoudige integratie dankzij flexibele kabelgeleiding
- Hoogste signaalstabiliteit, zelfs bij bewegende sensorkabels

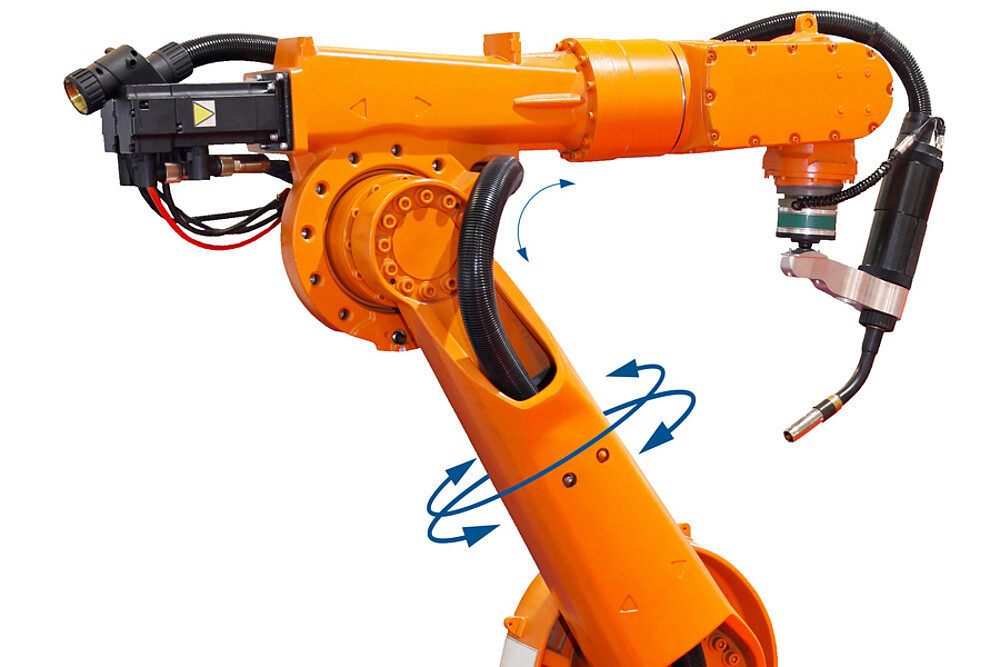

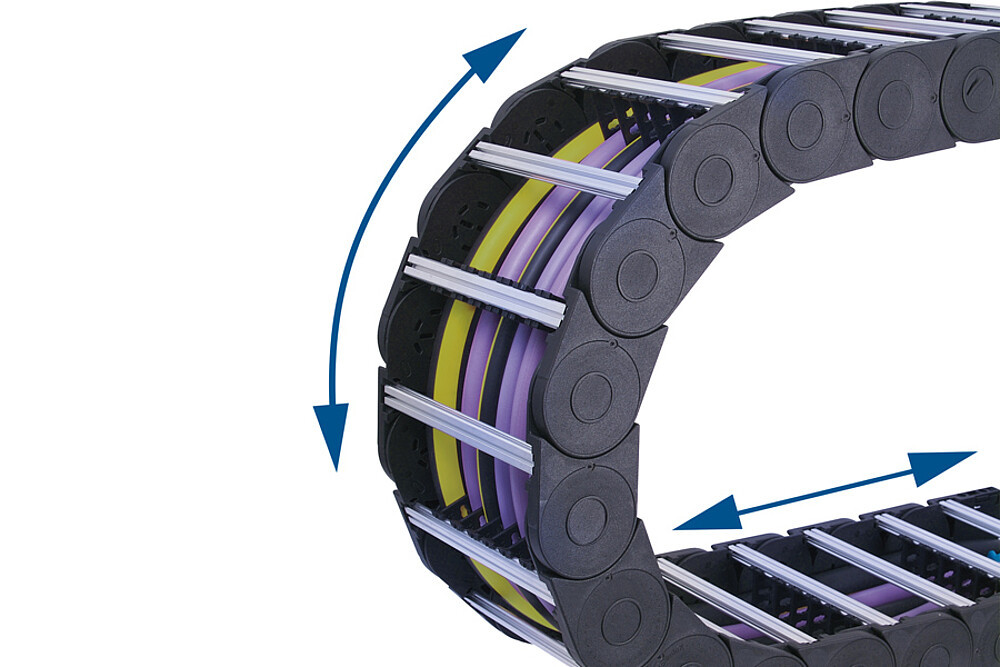

Robuuste kabels voor robots en kabelrupsen
Met een hoge flexibiliteit en lengtes tot 15 m zijn de robuuste capaNCDT 61x4-kabels ideaal voor meettaken aan robots en in de automatiseringstechniek.
Compacte en robuuste vlakke sensor
De actieve vlakke sensor is uitgevoerd met een RVS-behuizing en een keramisch sensorelement. De aan de sensorzijde geïntegreerde kabel biedt aanzienlijke voordelen: hij vermindert de benodigde inbouwruimte aanzienlijk en verhoogt de mechanische stabiliteit van de sensor.

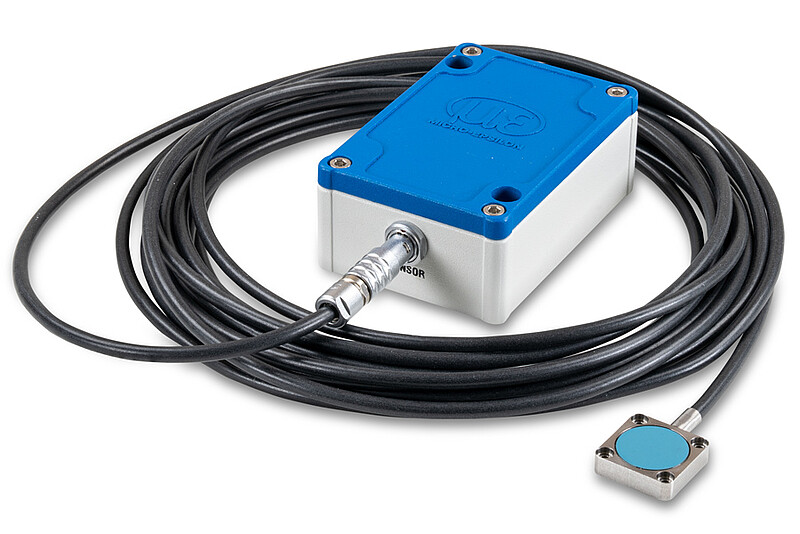

Het capacitieve meetsysteem capaNCDT 6114 biedt zeer veelzijdige toepassingsmogelijkheden dankzij het lange signaaloverdrachtspad. Met een robuuste en tot 15 m lange kabel is het systeem ideaal voor kabelrupsen en robots. Zelfs bij bewegingen van de sensorkabel worden nauwkeurige meetresultaten met de hoogste signaalstabiliteit bereikt. De capaNCDT 6114 biedt een analoge uitgang van 0 ... 10V.
- Meetbereiken (mm): 2
- Lineariteit max. 2 µm
- Resolutie max. 0,3 µm
- Analoge uitgang 0 ...10 V (kortsluitvast), optioneel: ±5 V, 10...0 V
Het capacitieve meetsysteem capaNCDT 6124 biedt zeer veelzijdige toepassingsmogelijkheden dankzij het lange signaaloverdrachtspad. Met een robuuste en tot 15 m lange kabel is het systeem ideaal voor kabelrupsen en robots. Zelfs bij bewegingen van de sensorkabel worden nauwkeurige meetresultaten met de hoogste signaalstabiliteit bereikt. Het capaNCDT 6124 meetsysteem biedt een analoge uitgang via een digitale RS485-interface.
- Meetbereiken (mm): 2
- Lineariteit max. 2 µm
- Resolutie max. 0,3 µm
- RS485-interface
