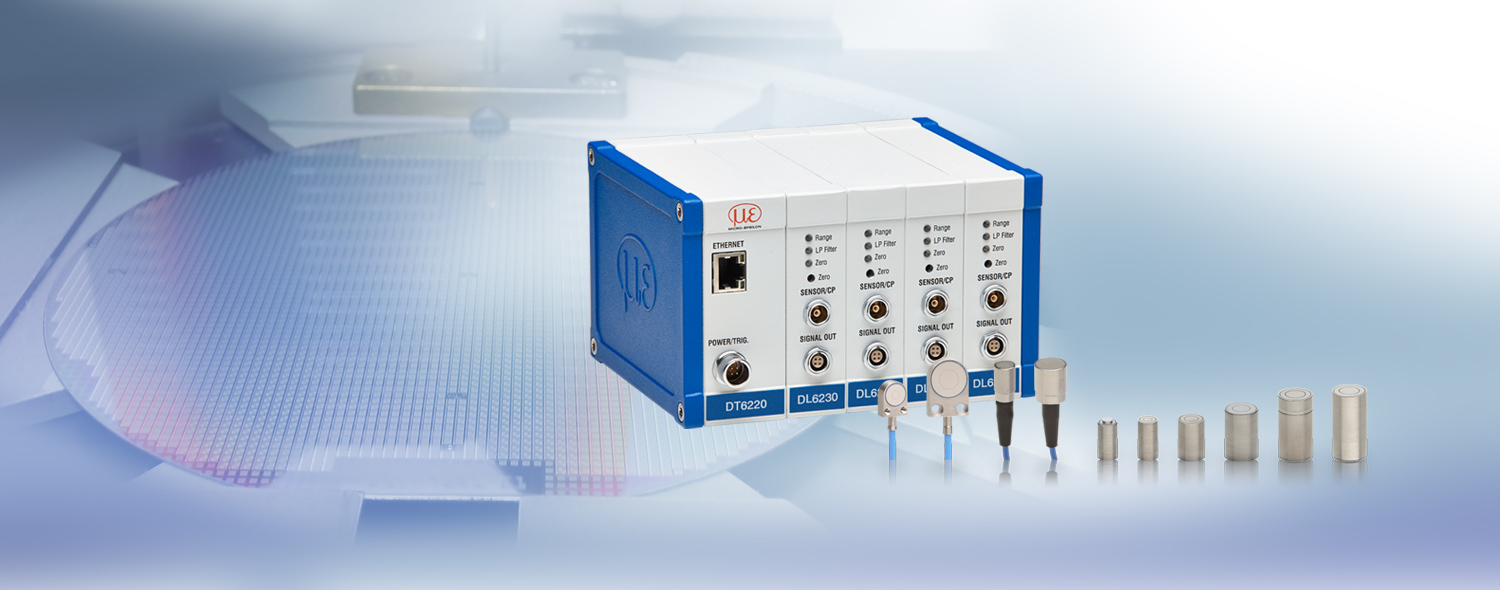

Modulair meerkanaals meetsysteem voor optimale nauwkeurigheid
De capaNCDT 6200 is het eerste volledig modulaire meerkanaals meetsysteem. De controller is uitbreidbaar tot 4 kanalen en daardoor geschikt voor flexibele toepassingen. Alle capacitieve verplaatsingssensoren van Micro-Epsilon kunnen met de capaNCDT 6200 controller worden bediend. De geïntegreerde Ethernet-interface ondersteunt parameterinstelling en metingen via een webinterface. De DL6230 demodulator levert metingen met een hoge resolutie. Voor snelle metingen tot 20 kHz is het capaNCDT 6222 systeem beschikbaar.
Kenmerken
- Meetbereiken (mm): 0,05 | 0,2 | 0,5 | 0,8 | 1 | 2 | 3 | 5 | 10
- Resolutie max. 0,2 nm (met DL6230)
- Lineariteit max. 0,01 µm
- Frequentierespons tot 20 kHz (-3 dB)
- Gegevenssnelheid (digitale uitgang) 3,9 kHz
- Modulair – uitbreidbaar tot 4 kanalen
- Analoge uitgang (spanning/stroom)
- Ethernet/EtherCAT-interface
- Eenvoudige configuratie via webinterface
- Geïntegreerde EtherCAT- en PROFINET-interfaces

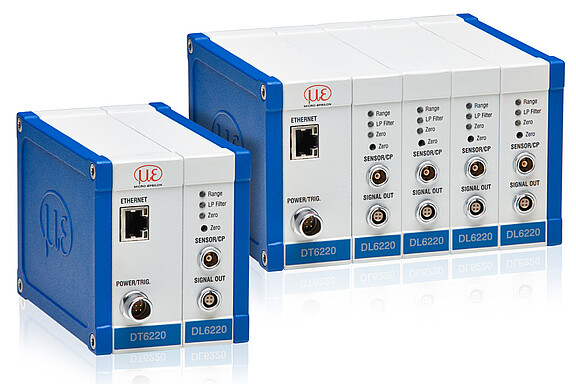

Het meetsysteem bestaat uit één controller en de bijbehorende demodulator voor de sensor. Vanwege het modulaire ontwerp kan het systeem op elk moment tot vier meetkanalen worden uitgebreid. Daarom is een extra demodulator geïntegreerd. De compacte controller kan worden gebruikt als tafelmodel en voor wandmontage of DIN-railmontage via een adapter. De capaNCDT 6200 is compatibel met alle sensormodellen van Micro-Epsilon.

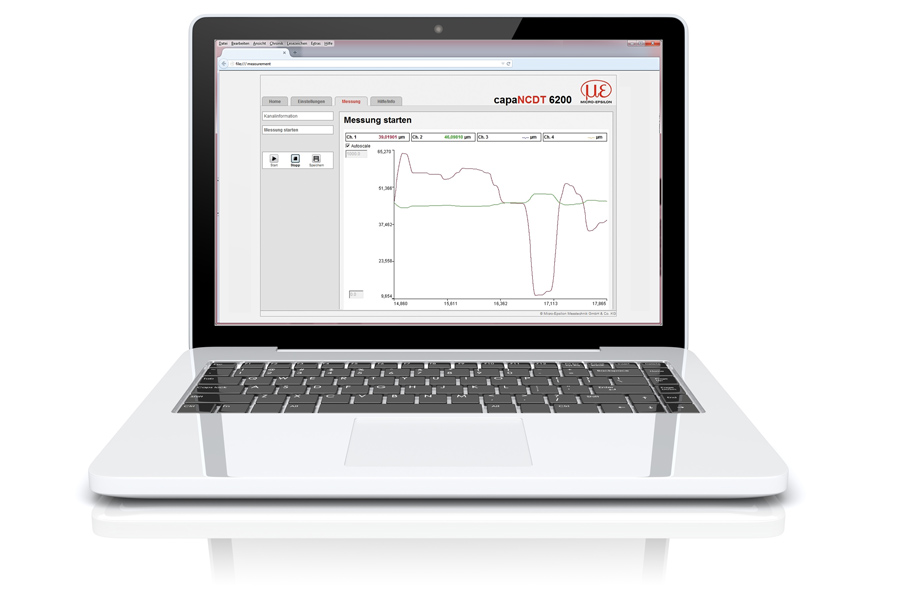

Gebruiksgemak via webinterface
Dankzij de gebruiksvriendelijke webinterface wordt de volledige configuratie van de controller en sensoren zonder extra software uitgevoerd. De webinterface is toegankelijk via Ethernet en biedt instel- en configuratiemogelijkheden voor filters, rekenkundige koppelingen en andere parameters.

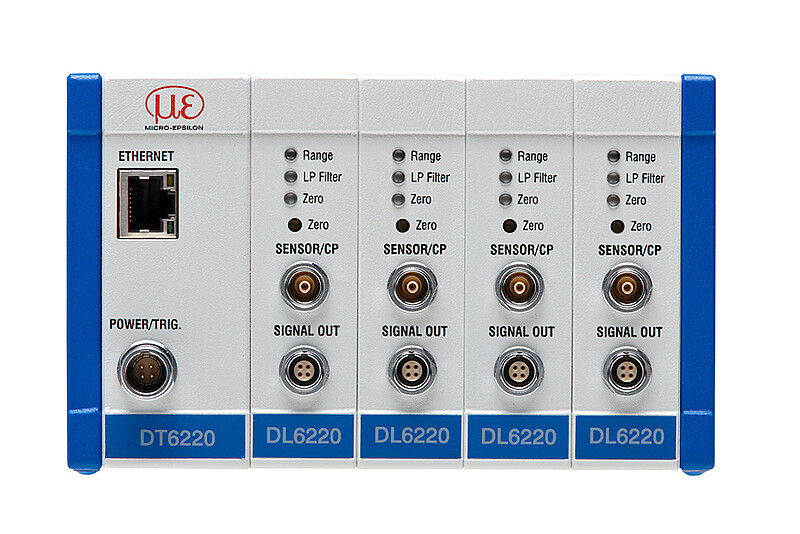

De capacitieve DL6220-demodulator wordt gebruikt voor talrijke capacitieve meettaken en biedt een hoge resolutie en signaalstabiliteit. Naast analoge uitgangen beschikt de demodulator, afhankelijk van de controllervariant, over een Ethernet- of Ethernet/EtherCAT-digitale interface. De DL6220-demodulator is compatibel met alle sensoren en kabels uit de capaNCDT-serie.
- Dynamische resolutie 0,02% FSO (5 kHz)
- Frequentierespons 5 kHz (-3 dB)
- Analoge uitgang 0...10 V (kortsluitvast), 4...20 mA
- Digitale Ethernet-interface (met DT6220-controller); Ethernet en EtherCAT met DT6230-controller
- Speciale afstemming: tot drie keer de standaardkabellengte
- Data sheet capaNCDT 6200 (pdf, 1.03 MB)
- Operating Instructions capaNCDT 6200 (pdf, 10.75 MB)
- CAD file 3D-model "Controller capaNCT 6200", STEP (zip, 4.11 MB)
- CAD file 3D-model of capaNCDT sensors, STEP (zip, 6.41 MB)
- sensorTOOL V2.2.0 (exe, 18.11 MB)
- Firmware update DT62x0:SW1.5a / FW1.3a / Web-Build 20689 (zip, 1.25 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" with DT62x0, 2-channel, V2.0.2 (zip, 10.62 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" mit DT62x0, 4-channel, V2.1.5 (zip, 11.04 MB)
- Micro-Epsilon EtherCAT ESI file "IF1032" (zip, 38.19 KB)
- MEDAQLib V5.5.0 (zip, 23.09 MB)

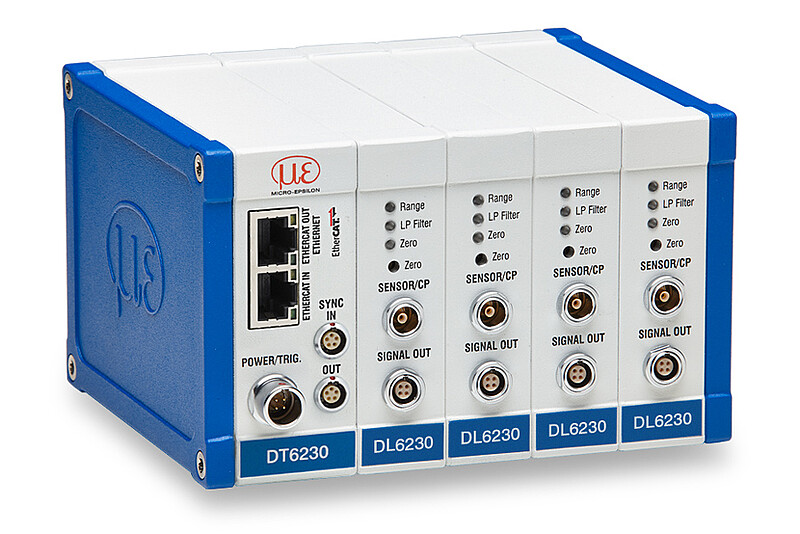

De capacitieve DL6230-demodulator wordt gebruikt voor meettaken met hoge resolutie en kan synchroon worden toegepast. Naast analoge uitgangen beschikt de demodulator, afhankelijk van de controllervariant, ook over een Ethernet- of Ethernet/EtherCAT-digitale interface. De DL6230-demodulator is compatibel met alle sensoren en kabels uit de capaNCDT-serie.
- Dynamische resolutie 0,005% FSO (5 kHz)
- Frequentierespons 5 kHz (-3 dB)
- Analoge uitgang 0...10 V (kortsluitvast), 4...20 mA
- Digitale Ethernet-interface (met DT6220-controller); Ethernet en EtherCAT met DT6230-controller
- Speciale afstemming: tot drie keer de standaardkabellengte
- Data sheet capaNCDT 6200 (pdf, 1.03 MB)
- Operating Instructions capaNCDT 6200 (pdf, 10.75 MB)
- CAD file 3D-model "Controller capaNCT 6200", STEP (zip, 4.11 MB)
- CAD file 3D-model of capaNCDT sensors, STEP (zip, 6.41 MB)
- sensorTOOL V2.2.0 (exe, 18.11 MB)
- Firmware update DT62x0:SW1.5a / FW1.3a / Web-Build 20689 (zip, 1.25 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" with DT62x0, 2-channel, V2.0.2 (zip, 10.62 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" mit DT62x0, 4-channel, V2.1.5 (zip, 11.04 MB)
- Micro-Epsilon EtherCAT ESI file "IF1032" (zip, 38.19 KB)
- MEDAQLib V5.5.0 (zip, 23.09 MB)

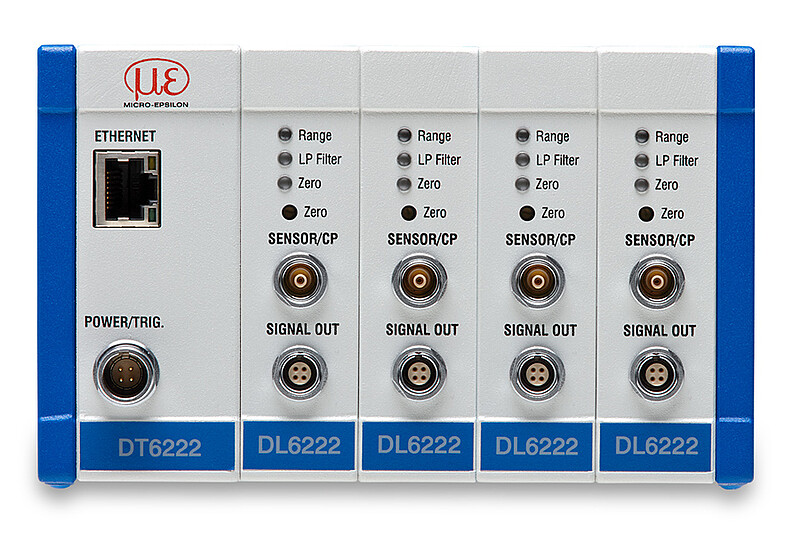

De capacitieve controller DT6222 wordt gebruikt voor dynamische, capacitieve meettaken. De frequentierespons tot 20 kHz (-3 dB) maakt betrouwbare bewaking van snelle processen mogelijk. Naast analoge uitgangen beschikt de controller ook over een digitale Ethernet-interface. De DT6222-controller is compatibel met alle sensoren en kabels uit de capaNCDT-serie.
- Dynamische resolutie 0,05% FSO (20 kHz)
- Frequentierespons 20 kHz (-3 dB)
- Analoge uitgang 0...10 V (kortsluitvast), 4...20 mA
- Digitale Ethernet-interface
- Speciale afstemming: tot dubbele standaard kabellengte (met DL6222/ECL2-demodulator)
- Data sheet capaNCDT 6222 (pdf, 303.12 KB)
- Operating Instructions capaNCDT 6222 (pdf, 10.67 MB)
- CAD file 3D-model "Controller capaNCT 6200", STEP (zip, 4.11 MB)
- CAD file 3D-model of capaNCDT sensors, STEP (zip, 6.41 MB)
- sensorTOOL V2.2.0 (exe, 18.11 MB)
- Firmware update DT62x0:SW1.5a / FW1.3a / Web-Build 20689 (zip, 1.25 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" with DT62x0, 2-channel, V2.0.2 (zip, 10.62 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" mit DT62x0, 4-channel, V2.1.5 (zip, 11.04 MB)
- Micro-Epsilon EtherCAT ESI file "IF1032" (zip, 38.19 KB)
- MEDAQLib V5.5.0 (zip, 23.09 MB)

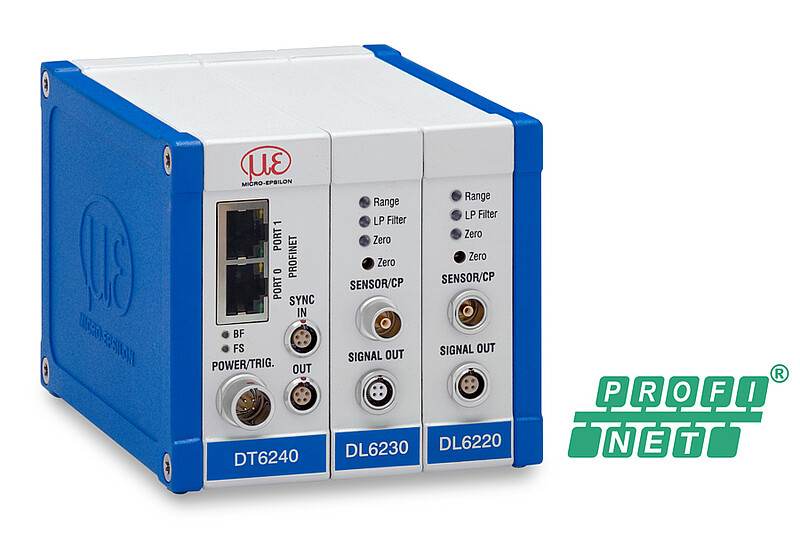

De DT6240 capacitieve controller met geïntegreerde PROFINET Industrieel Ethernet-interface maakt directe integratie van de volledige sensorprestaties in uw PLC via PROFINET mogelijk zonder extra interfacemodules. Het modulair ontworpen meetsysteem overtuigt met name door zijn prijs-prestatieverhouding. De DT6240-controller is compatibel met alle sensoren en kabels uit de capaNCDT-serie.
- Industriële Ethernet-interface PROFINET
- Modulair uitbreidbaar tot 4 kanalen
- Synchroniseerbaar
- Dynamische resolutie 0,005% d.m. (5kHz)
- Analoge uitgang 0 ... 10 V (kortsluitvast, 4 ... 20 mA)
- Speciale afstemming: tot 3 keer de standaard kabellengte
- Data sheet capaNCDT 6200 (pdf, 1.03 MB)
- Operating Instructions capaNCDT 6240 PROFINET (pdf, 8.74 MB)
- CAD file 3D-model "Controller capaNCT 6200", STEP (zip, 4.11 MB)
- CAD file 3D-model of capaNCDT sensors, STEP (zip, 6.41 MB)
- sensorTOOL V2.2.0 (exe, 18.11 MB)
- Firmware update DT62x0:SW1.5a / FW1.3a / Web-Build 20689 (zip, 1.25 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" with DT62x0, 2-channel, V2.0.2 (zip, 10.62 MB)
- Micro-Epsilon EtherCAT ESI file "IF1032" (zip, 38.19 KB)
- MEDAQLib V5.5.0 (zip, 23.09 MB)
- GSDML Device Description DT6x40-PROFINET (zip, 23.54 KB)

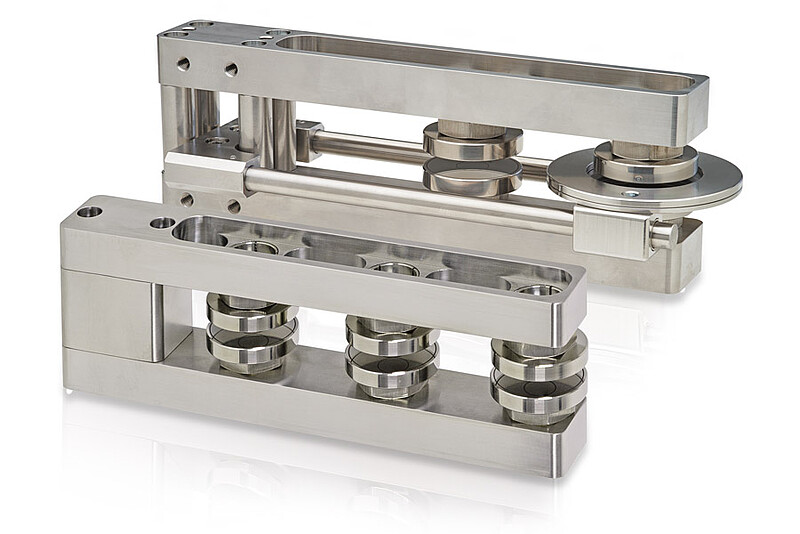

Het montageframe is ontworpen voor gebruik met capacitieve sensoren voor tweezijdige diktemetingen en helpt bij het uitlijnen van de meetpunten. Het frame zorgt ervoor dat de sensoren exact op één as liggen, waardoor de meetpunten congruent zijn. Dit voorkomt metingen met een offset en zorgt voor een betrouwbaar meetresultaat met de hoogst mogelijke nauwkeurigheid. De montageframes bieden ruimte voor maximaal 6 sensoren. Twee sensoren vormen elk een meetpunt.
- Multi-spoor-diktemeting op maximaal 3 punten tegelijk
- Hoge temperatuurstabiliteit voor nauwkeurige metingen bij temperaturen tot 100 °C
- Geschikt voor vacuüm
- Extreem compact ontwerp
- Eenvoudige integratie en aanpassing in bestaande systemen
- Compatibel met capaNCDT-sensoren
- Kalibreerbaar ontwerp voor hoge nauwkeurigheid bij diktemetingen
