capaNCDT 6500

Nanometer meerkanaalssysteem

Capacitief meerkanaalssysteem voor maximale resolutie

Capacitieve verplaatsingssensoren zijn ontworpen voor meettaken die een extreem hoge nauwkeurigheid vereisen. Het capaNCDT 6500 capacitieve meerkanaalssysteem is bij uitstek geschikt voor betrouwbare metingen tot sub-nanometerresolutie. De controller biedt een maximale responssnelheid van 7,8 kHz (digitaal, met maximaal vier kanalen) of een frequentierespons van 8,5 kHz. Naast een analoge uitgang is er ook een EtherCAT-interface beschikbaar. EtherCAT maakt nauwkeurige gegevensoverdracht in realtime mogelijk, met snelle integratie in de bestaande meetomgeving en synchronisatie van twee systemen. De installatie en configuratie van het capaNCDT 6500-systeem kunnen eenvoudig worden uitgevoerd via een webbrowser

Neem contact met ons op!
Nu downloaden: catalogi, handleidingen, software
logo

Kenmerken

  1. Meetbereiken (mm): 0,05 | 0,2 | 0,5 | 0,8 | 1 | 2 | 3 | 5 | 10
  2. Resolutie max. 0,0375 nm
  3. Lineariteit max. 0,01 µm
  4. Frequentierespons 8,5 kHz (-3 dB)
  5. Gegevenssnelheid (digitale uitgang) 7,8 kHz
  6. Analoge uitgang (spanning/stroom)
  7. Ethernet, EtherCAT
  8. Modulair – tot 8 kanalen
  9. Externe of interne voorversterker
  10. Gebruiksvriendelijke installatie en configuratie via webinterface
[]
Contact
MICRO-EPSILON BeNeLux
+31 85 004 54 50
Contactformulier
Uw aanvraag van: {product}
* Verplichte velden
We behandelen uw gegevens vertrouwelijk. Lees onze Privacyverklaring.

Maximale resolutie

Het capaNCDT 6500-systeem is ontworpen voor meettaken die een sub-nanometerresolutie vereisen. De sterke punten komen vooral goed tot uiting bij positioneringstaken in de halfgeleiderindustrie en laboratoriumtoepassingen. De modulaire capaNCDT 6500 is ontworpen voor meerkanaalstoepassingen. Tot acht sensoren kunnen via een voorversterker op de elektronica voor signaalconditionering worden aangesloten.

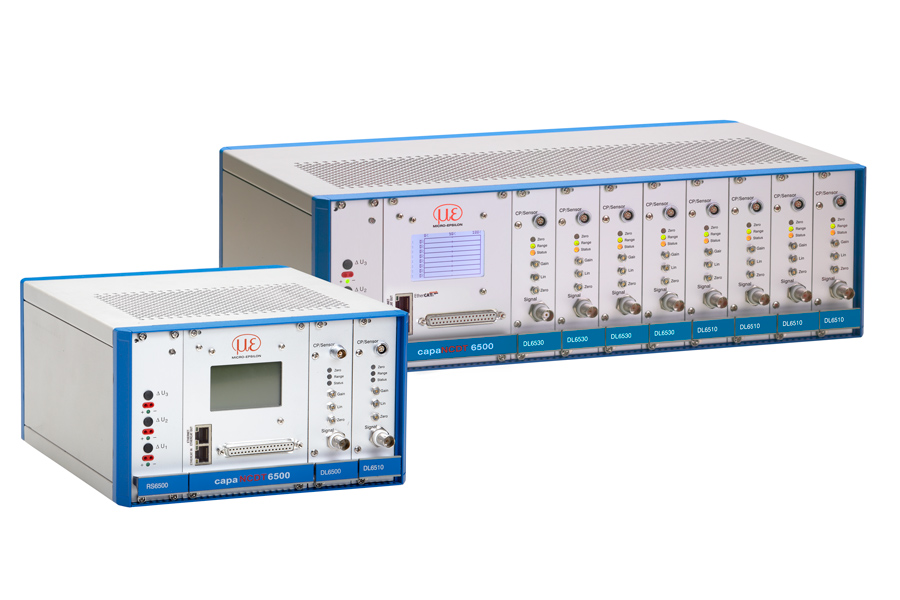

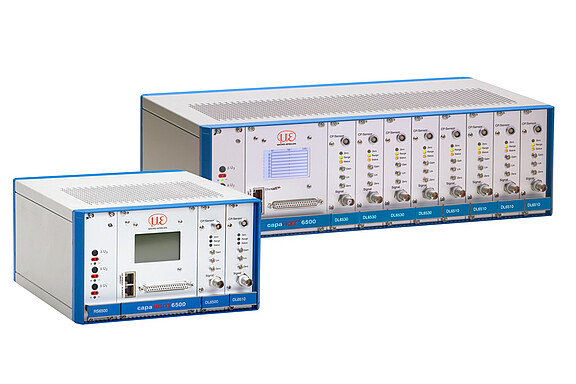

Meerkanaalssysteem capaNCDT DT6500

Flexibel meerkanaals systeem

Het meetsysteem bestaat uit een controller met geïntegreerd display en één demodulator per sensor, gecombineerd in een rack. De twee beschikbare controllerracks bieden ruimte voor maximaal 2 of maximaal 8 demodulatoren. Er is een krachtige demodulator beschikbaar die, afhankelijk van de toepassing, kan worden aangestuurd met een geïntegreerde of externe voorversterker. Beide versies zijn compatibel met alle sensormodellen van Micro-Epsilon.

Laptop met webinterface

Gebruiksgemak via webinterface

Dankzij de gebruiksvriendelijke webinterface wordt de volledige configuratie van controller en sensoren zonder extra software uitgevoerd. De webinterface is toegankelijk via Ethernet en biedt instel- en configuratiemogelijkheden voor filters, rekenkundige koppelingen en andere nuttige parameters zoals triggering, meetwaardeopslag en linearisatie.

Capacitieve controller met sub-nanometerresolutie

De capacitieve DT6530 controller biedt maximale resolutie en signaalstabiliteit voor capacitieve verplaatsingsmeting. De controller kan met maximaal 8 kanalen worden gebruikt en is niet alleen geschikt voor elektrisch geleidende objecten, maar ook voor isolatoren. Naast analoge uitgangen is de controller ook uitgerust met een digitale Ethernet-interface. De DT6530-controller is compatibel met alle sensoren en kabels uit de capaNCDT-serie.

Kenmerken
  1. Dynamische resolutie 0,002% FSO (8,5 kHz)
  2. Frequentierespons 8,5 kHz (-3 dB) (omschakelbaar 20 Hz; 1 kHz; 8,5 kHz)
  3. Analoge uitgang 0...10 V (kortsluitvast), 4...20 mA; 0...20 mA
  4. Digitale interface Ethernet 24-bits; EtherCAT
  5. Speciale afstemming: tot vier keer de standaard kabellengte
Downloads

Montageframe voor tweezijdige diktemetingen MA-CS-3 / MA-CS-2-C

Het montageframe is ontworpen voor gebruik met capacitieve sensoren voor tweezijdige diktemetingen en helpt bij het uitlijnen van de meetpunten. Het frame zorgt ervoor dat de sensoren exact op één as liggen, waardoor de meetpunten congruent zijn. Dit voorkomt metingen met een offset en zorgt voor een betrouwbaar meetresultaat met de hoogst mogelijke nauwkeurigheid. De montageframes bieden ruimte voor maximaal 6 sensoren. Twee sensoren vormen elk een meetpunt.

Kenmerken
  1. Multi-spoor-diktemeting op maximaal 3 punten tegelijk
  2. Hoge temperatuurstabiliteit voor nauwkeurige metingen bij temperaturen tot 100 °C
  3. Geschikt voor vacuüm
  4. Extreem compact ontwerp
  5. Eenvoudige integratie en aanpassing in bestaande systemen
  6. Compatibel met capaNCDT-sensoren
  7. Kalibreerbaar ontwerp voor hoge nauwkeurigheid bij diktemetingen
Downloads

Downloads

Operating and installation instructions
