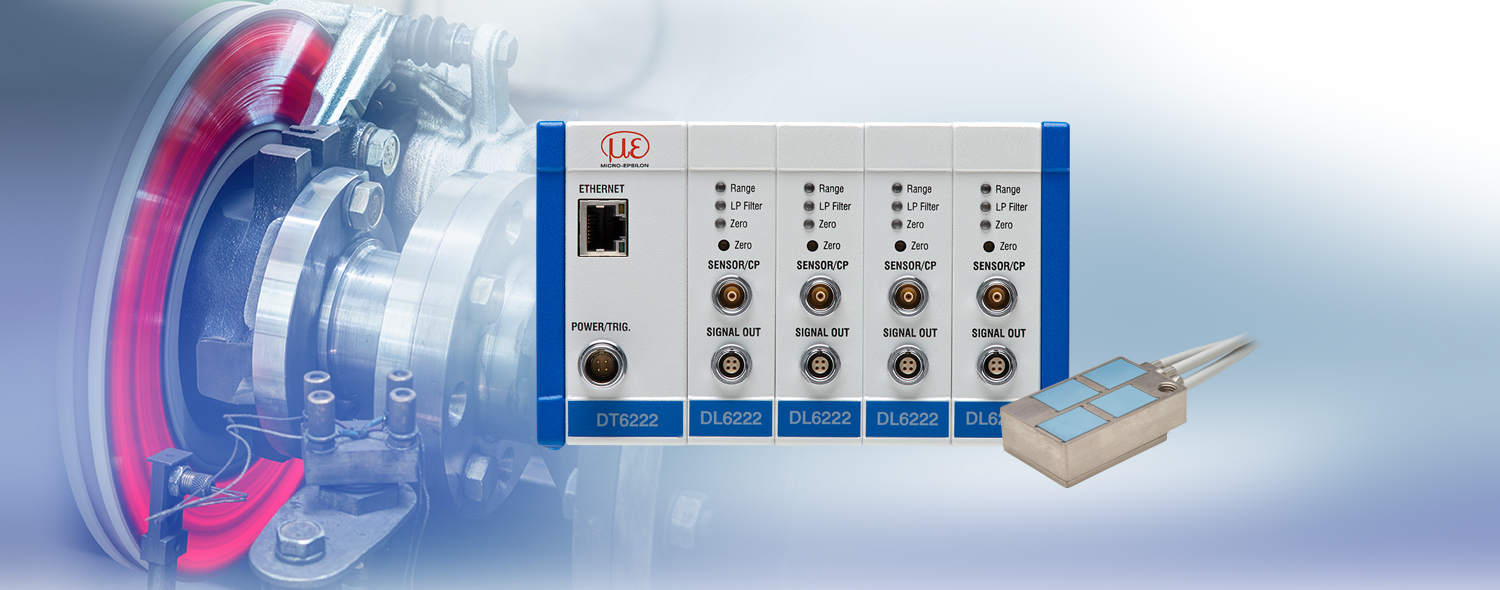

Meting van schijfdiktevariatie
De capaNCDT DTV-serie is ontworpen voor contactloze detectie van schijfdiktevariaties (DTV, Disc Thickness Variation). Capacitieve sensoren voor multi-spoor-metingen en een draagkoffer inclusief het complete meetkanaal voor mobiel gebruik zijn beschikbaar.
Met het capaNCDT DTV-meetsysteem bepalen capacitieve verplaatsingssensoren de dikte van de remschijven van beide zijden op basis van het differentiaalprincipe. Terwijl de remschijf roteert, wordt de dikteafwijking bepaald via de omtrek van de gehele schijf. De toepassing van meerdere sensoren in paren of de CSH1,4FL multi-kanaalssensor maakt multi-spoor-diktemeting mogelijk. De diktemetingen kunnen worden uitgevoerd op testbanken, tijdens wegtests of in autowerkplaatsen. De DTV-koffer is bedoeld voor mobiel gebruik, bijvoorbeeld voor kwaliteitsborging en garantieclaims.
Kenmerken
- Contactloze DTV-meting
- Multi-spoor-diktemetingen
- Dynamische meting tot 20 kHz
- Robuust sensorontwerp voor een lange levensduur
- Uitgebreide software
- Realtime evaluatie van de meetresultaten
- Gebruiksgemak via webinterface
- Analoge interfaces, Ethernet, EtherCAT

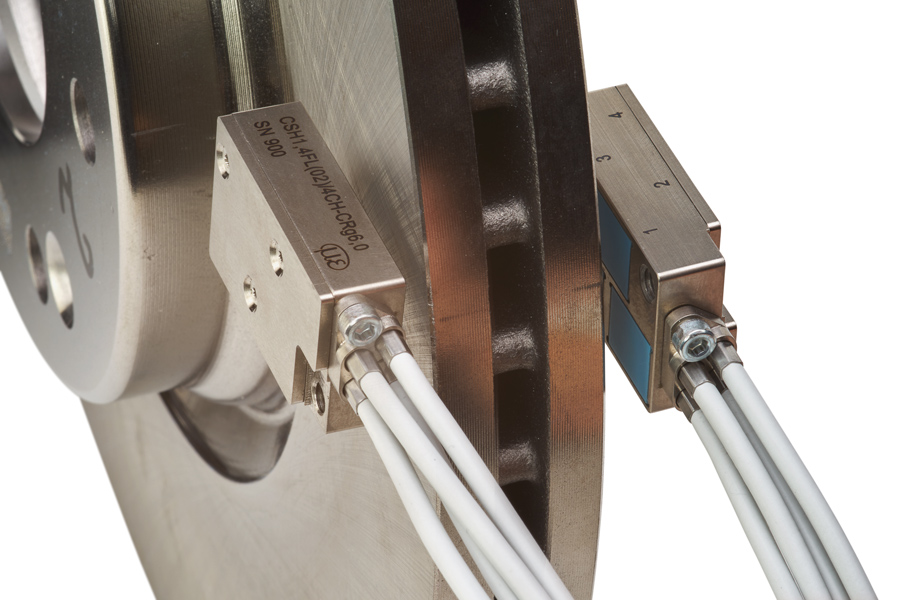

Robuuste meerkanaalssensor voor testbanken en wegtesten
De innovatieve CSH1, 4FL meerkanaalssensor bevat vier capacitieve sensoren in één compacte behuizing. Op deze manier kunnen vier sporen op de remschijf synchroon worden gedetecteerd. Spiegelgeïnverteerde sensormodellen, gemonteerd aan de tegenoverliggende zijden van de remschijf, maken een nauwkeurige diktemeting mogelijk. Een speciaal keramisch substraat beschermt de sensoren tegen mechanische en thermische belastingen en zorgt tevens voor een hoge temperatuurstabiliteit, hetgeen nauwkeurige meetresultaten mogelijk maakt bij schommelende omgevingstemperaturen.
In combinatie met de DT6220-controller kunnen vier sensorkanalen synchroon worden geconfigureerd en verwerkt. Vanwege de hoge bandbreedte zijn dynamische metingen tot 5 kHz (-3 dB) mogelijk. De gegevensuitvoer vindt via een analoge uitgang of een digitale Ethernet/EtherCAT-interface plaats. Een intuïtieve webinterface maakt een snelle en eenvoudige installatie en configuratie van de sensor en controller mogelijk.

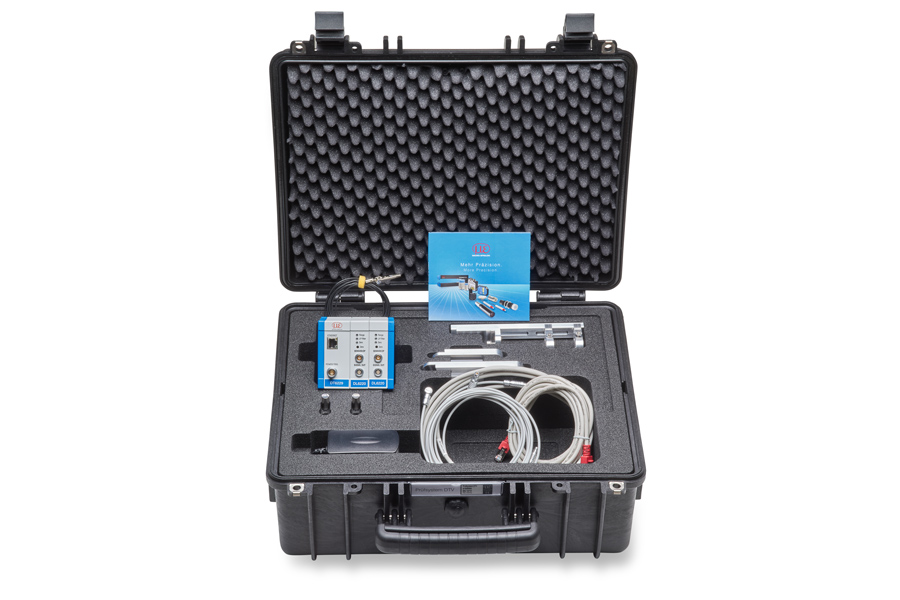

Koffer voor mobiel gebruik
De koffer bevat een 2-kanaals controller incl. softwarelicentie, twee capacitieve sensoren met bijbehorende kabel en een beugelset. De koffer maakt het mogelijk om binnen korte tijd diktemetingen van remschijven uit te voeren. De DTV-gegevens kunnen met een pc of notebook worden geanalyseerd. De controller is geschikt voor de software voor het meten van de schijfdiktevariatie van Micro-Epsilon. Met speciale functies is het mogelijk om de gaten in de remschijf te verbergen. Intelligente algoritmen maken veelzijdige evaluaties mogelijk zonder dat een extra encoder noodzakelijk is.
