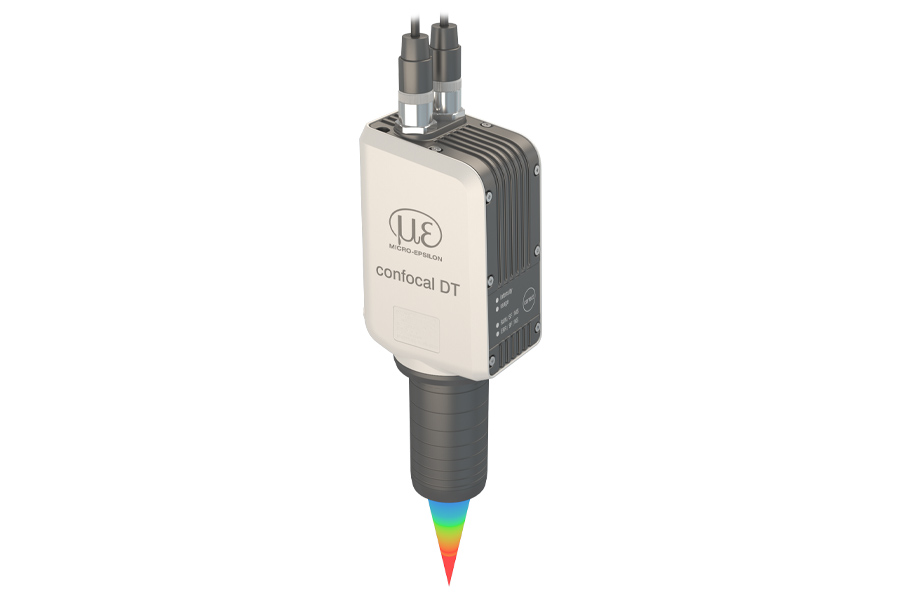

Confocaal chromatisch sensorsysteem van de volgende generatie
De confocale sensoren ConfocalDT IFD2410/IFD2415 combineren een grote nauwkeurigheid met een compact ontwerp. Ze zijn ideaal voor veeleisende afstands- en diktemetingen in industriële serieproductie. De IFD2415 maakt een meerlaagse diktemeting van transparante materialen met maximaal vijf lagen mogelijk. Dankzij de ruimtebesparende IP65-behuizing kunnen deze compacte sensoren snel in machines en systemen worden geïntegreerd – zonder dat er optische vezels nodig zijn.
De actieve belichtingstijdregeling van de CCD-serie zorgt voor stabiele meetresultaten, zelfs bij veranderende oppervlakken en dynamische processen tot 25 kHz. Dankzij hun hoge lichtintensiteit meten deze sensoren betrouwbaar en snel, zelfs op donkere materialen.
Kenmerken
- Meetbereiken (mm): 1 | 3 | 6 | 10
- Instelbare meetfrequentie tot 25 kHz
- Resolutie vanaf 8 nm
- Lineariteit vanaf 0,25 µm
- Voor nauwkeurige afstands- en diktemetingen tot 5 lagen
- Alles-in-één: sensor en controller in één compacte behuizing
- Eenvoudige integratie, omdat geen glasvezel nodig is
- Robuuste IP65-aluminiumbehuizing
- Brede reeks aansluitmogelijkheden: EtherCAT, EtherNet/IP, PROFINET, analoog, encoder, Ethernet of RS422
- Ideaal voor industriële serietoepassingen
Geoptimaliseerd voor industriële serietoepassingen

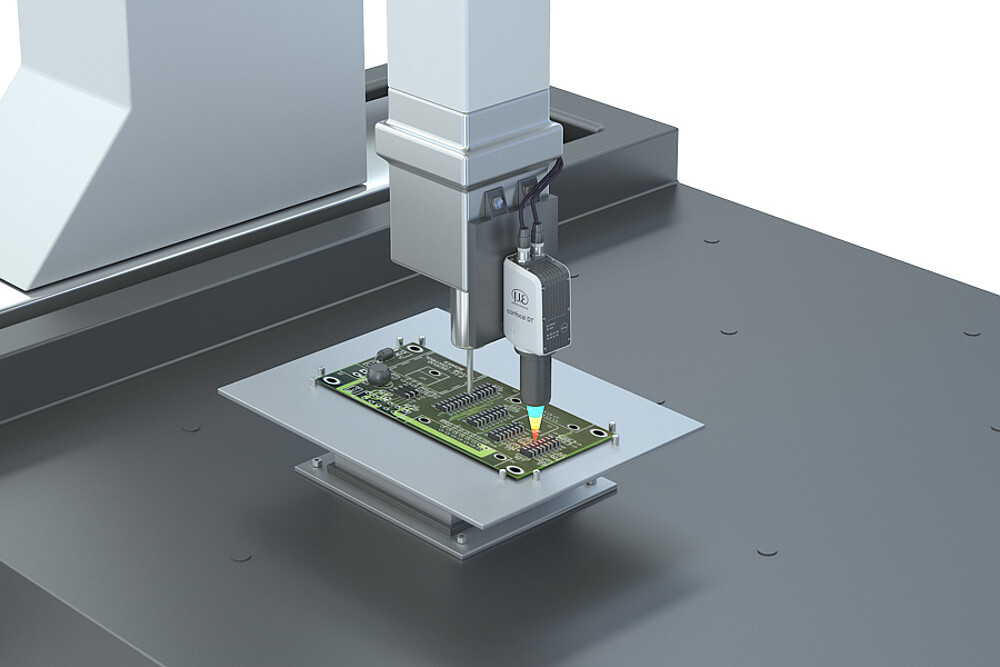

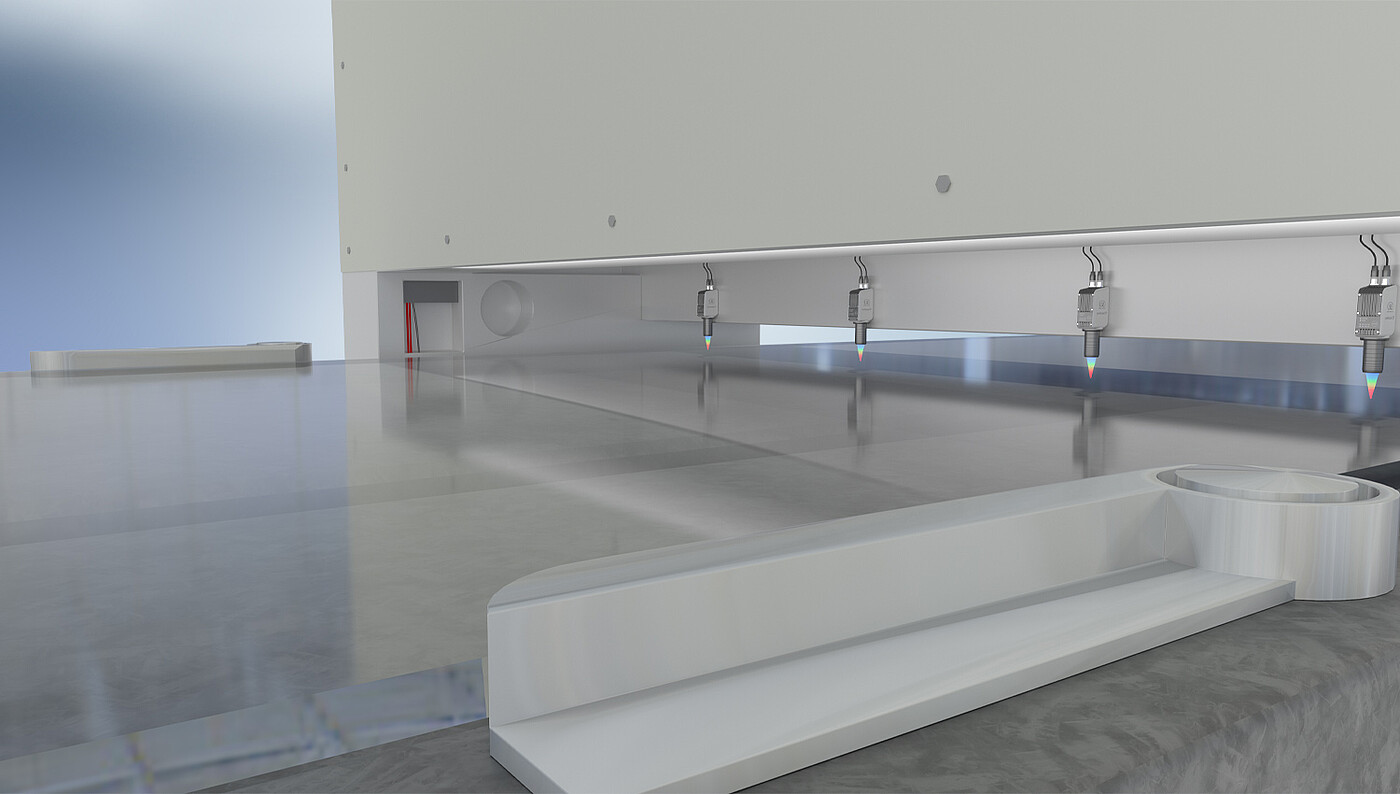

De IFD2410/2415-sensoren zijn speciaal ontworpen voor gebruik in industriële serietoepassingen. Dankzij hun robuuste IP65-behuizing zijn ze geschikt voor gebruik in bijvoorbeeld coördinatenmeetmachines, diktebewakingssystemen en inline-inspectiesystemen.

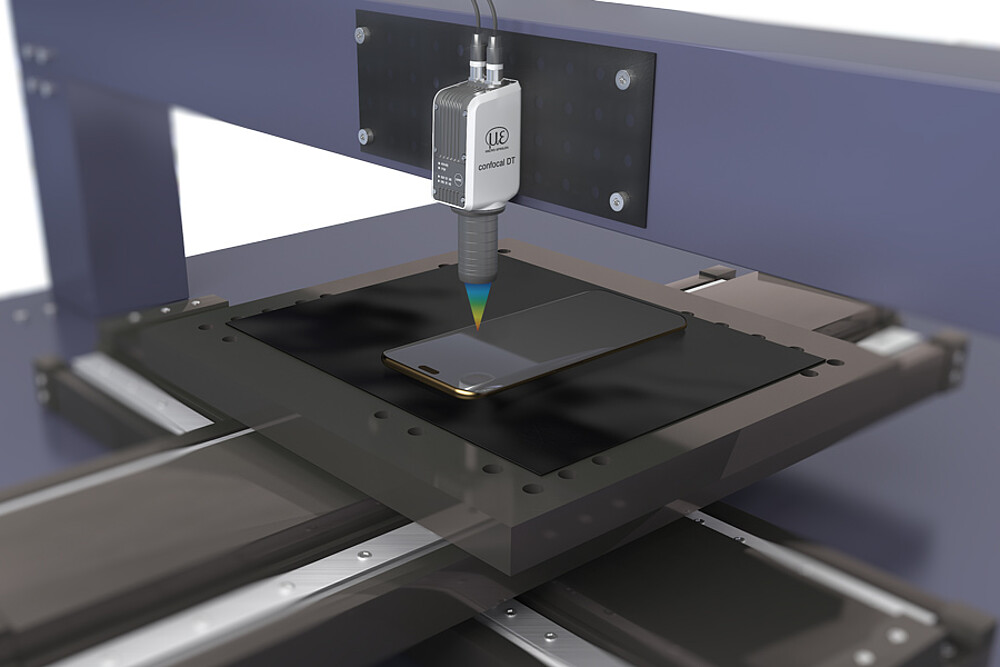

De hoge lichtintensiteit en korte belichtingstijden garanderen stabiele metingen, zelfs op laagreflecterende oppervlakken – zoals bij het met hoge nauwkeurigheid inspecteren van zeer kleine componenten of donkere objecten.
PLC-integratie en veelzijdige connectiviteitsopties
De IFD2410/2415-sensoren zetten nieuwe standaards in de industriële automatisering. Dankzij de talrijke interfaces kunnen ze direct op PLC-systemen worden aangesloten – er zijn geen extra interfacemodules vereist. Dit maakt realtime gegevensoverdracht zonder vertraging mogelijk en vereenvoudigt de inbedrijfstelling aanzienlijk. Alle configuratieparameters worden automatisch naar de PLC overgedragen – wat een handmatige configuratie volledig overbodig maakt. Met aansluitmogelijkheden zoals EtherCAT, PROFINET, Ethernet/IP, analoog, encoder, Ethernet of RS422 bieden de sensoren een maximale flexibiliteit voor een naadloze integratie in bestaande systemen.
Compact ontwerp garandeert maximale flexibiliteit
De IFD2410/2415-modellen combineren een sensor en een controller in één behuizing, en garanderen nauwkeurige meetresultaten dankzij directe signaalverwerking. Aangezien er geen optische vezels nodig zijn, is de installatie eenvoudiger zodat er aanzienlijk tijd en kosten worden bespaard.

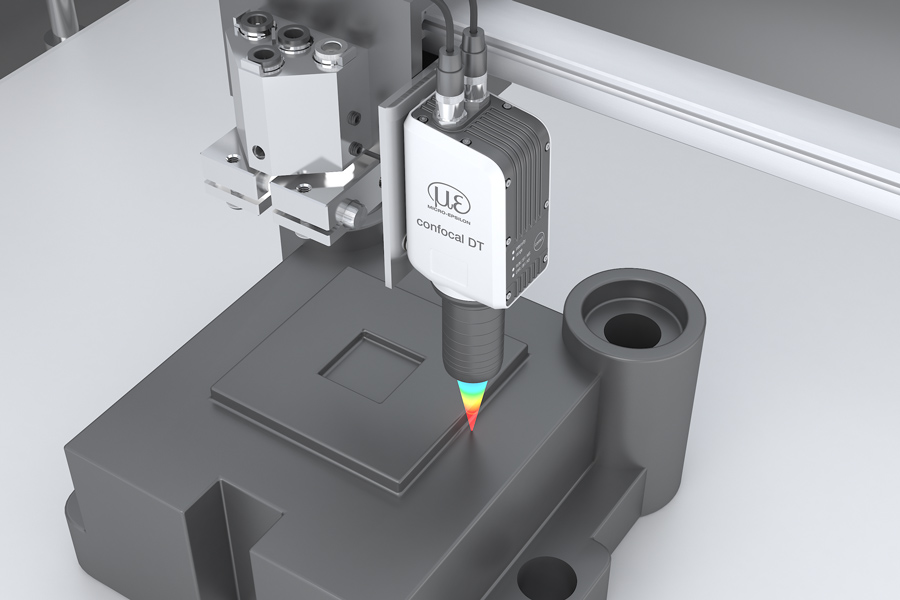

De sensoren kunnen worden gemonteerd met behulp van drie schroefgaten op de controllerbehuizing of met een radiale klem op de sensorkop. Deze flexibiliteit maakt een eenvoudige aanpassing aan verschillende installatiescenario's mogelijk, waardoor de sensoren ideaal zijn voor seriematige integratie in krappe ruimtes.
Eenvoudig instelling en configuratie via een intuïtieve webinterface.
De IFD-serie is uitzonderlijk gebruiksvriendelijk. De instelling en configuratie worden rechtstreeks via Ethernet uitgevoerd met behulp van een intuïtieve webinterface, zodat snelle en eenvoudige aanpassingen in de browser mogelijk zijn. Dit bespaart kostbare tijd tijdens de inbedrijfstelling en biedt een duidelijke, overzichtelijke gebruikersinterface met alle belangrijke functies in één oogopslag.
De geïntegreerde, uitbreidbare materialendatabase voor diktemetingen kan eenvoudig worden aangepast. Dit maakt een snelle aanpassing van het confocale meetsysteem aan specifieke materialen en productie-eisen mogelijk.

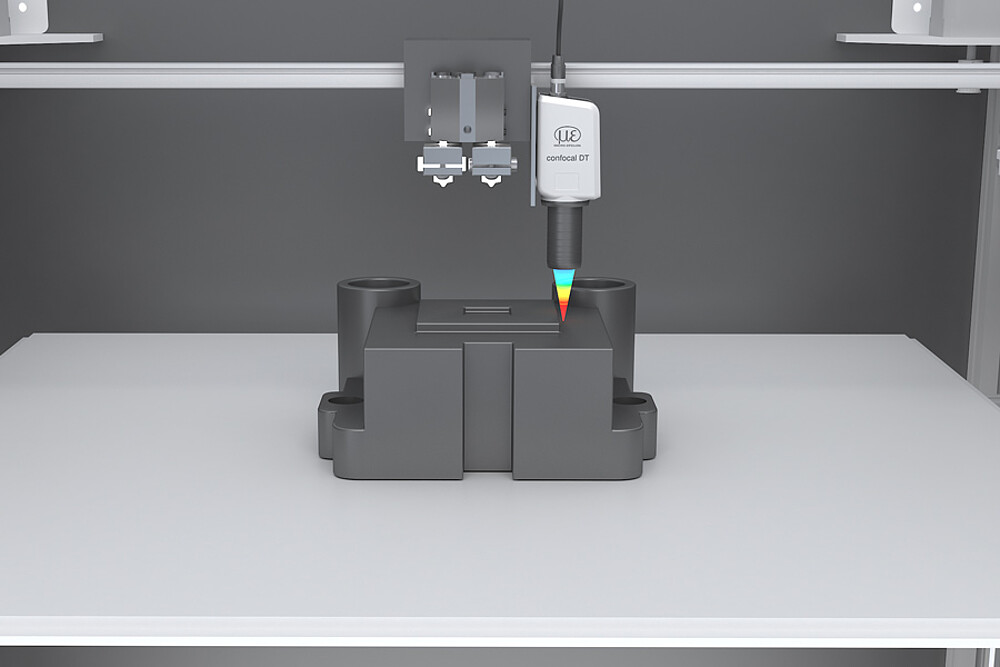

Toepassingsvoorbeelden
