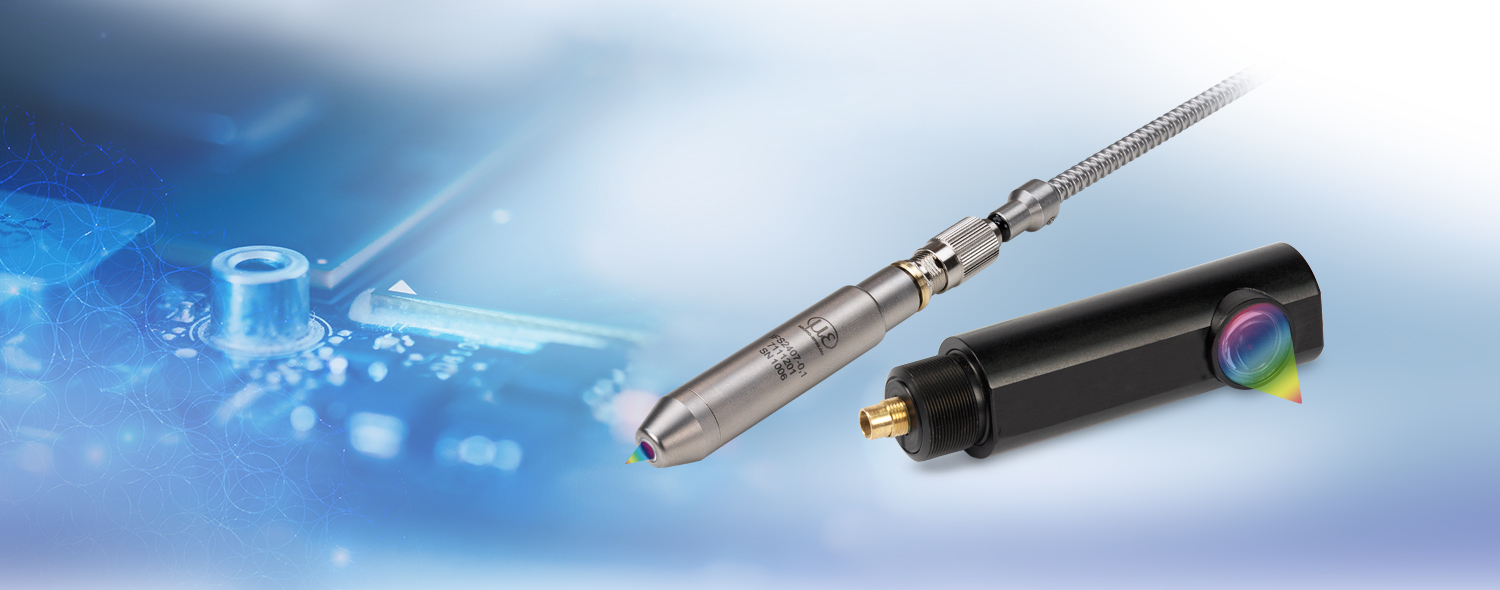

Confocale sensoren voor zeer nauwkeurige afstands-, ruwheids- en diktemetingen
confocalDT IFS2407-sensoren zijn ontworpen voor zeer nauwkeurige meting van afstand, ruwheid en dikte. Deze confocale chromatische sensoren bieden een hoge numerieke apertuur, een kleine lichtvlekdiameter en tolereren grote meethoeken, waardoor de sensoren ook geschikt zijn voor ruwheidsmetingen. Bovendien imponeren de sensoren met een nanometer-nauwkeurigheid.

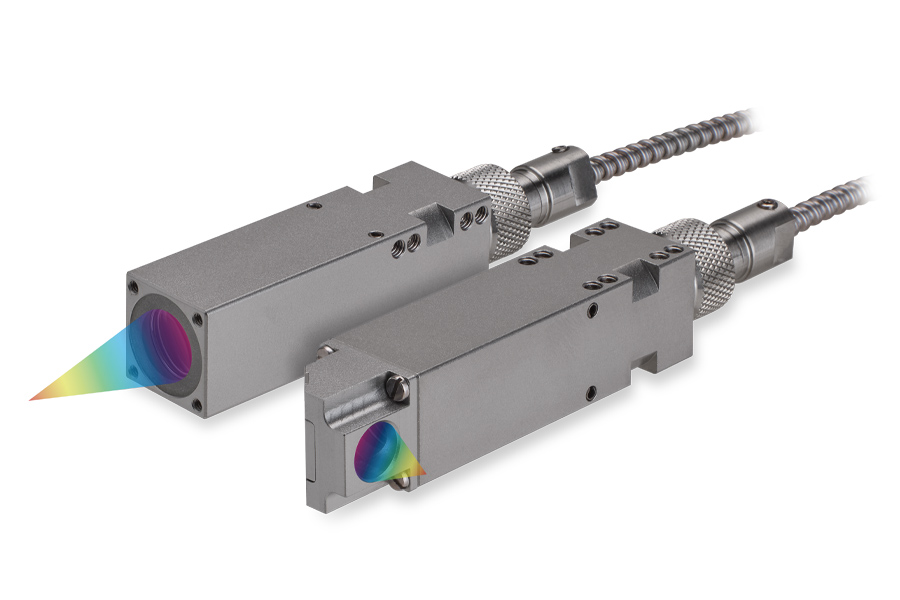

Hogetemperatuursensoren: confocalDT IFS2407-xHT
- Betrouwbare meting bij omgevingstemperaturen tot 200 °C
- Meetbereiken (mm): 0,8 | 2 | 4
- Temperatuurbereik: max. 200 °C
- Lineariteit: max. < ±0,18 µm
- Resolutie: max. < 6 nm
- Behuizing van RVS 1.4404
- Vacuümgeschikt tot UHV
- 90°-varianten

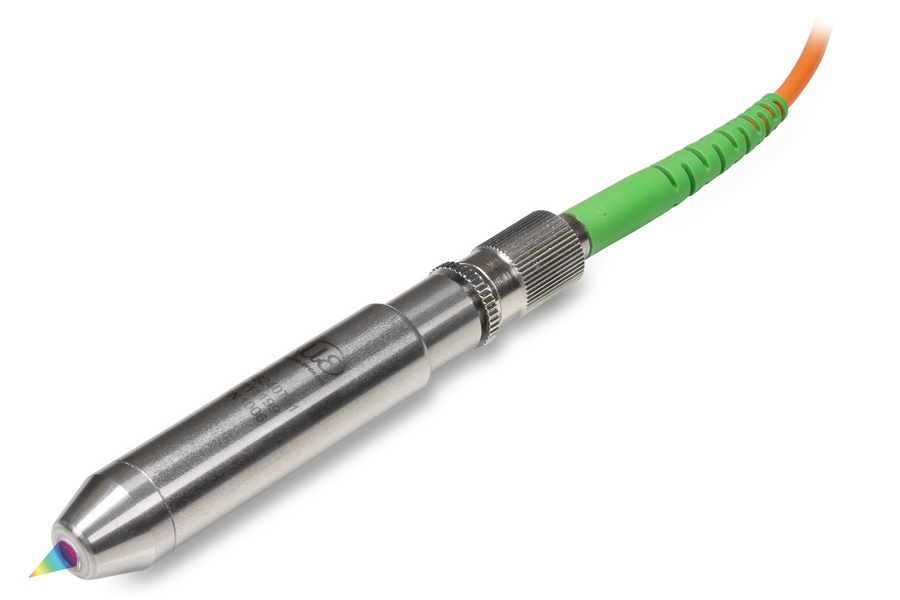

confocalDT IFS2407-0,1
- Meetbereik (mm): 0,1
- Lineariteit: max. 0,05 µm
- Resolutie: max. 3 nm
- Ideaal voor afstands- en ruwheidsmetingen
- Lichtintensieve sensorvariant voor hogesnelheidsprocessen beschikbaar (NA 0,7)
- Kleine meetvlekgrootte: 3 µm
- Hoge gevoeligheid en grote meethoek
- Diktemeting van transparante objecten vanaf 5 µm

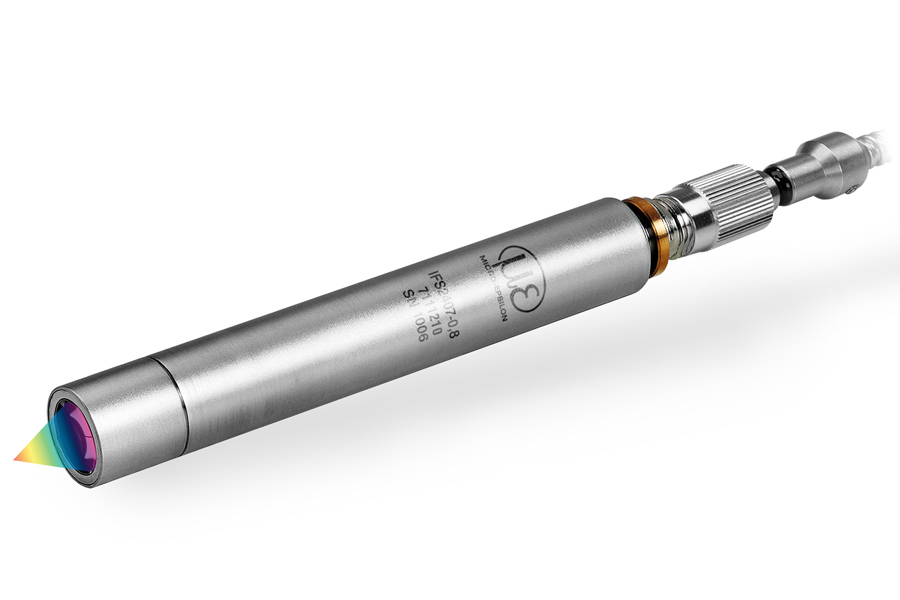

confocalDT IFS2407-0,8
- Meetbereik (mm): 0,8
- Lineariteit: max. 0,2 µm
- Resolutie: max. 24 nm
- Kleine lichtvlek
- Ruimtebesparend sensorontwerp
- Nauwkeurige afstandsmetingen, zelfs op gekromde oppervlakken
- Ideaal voor diktemetingen van dunne lagen

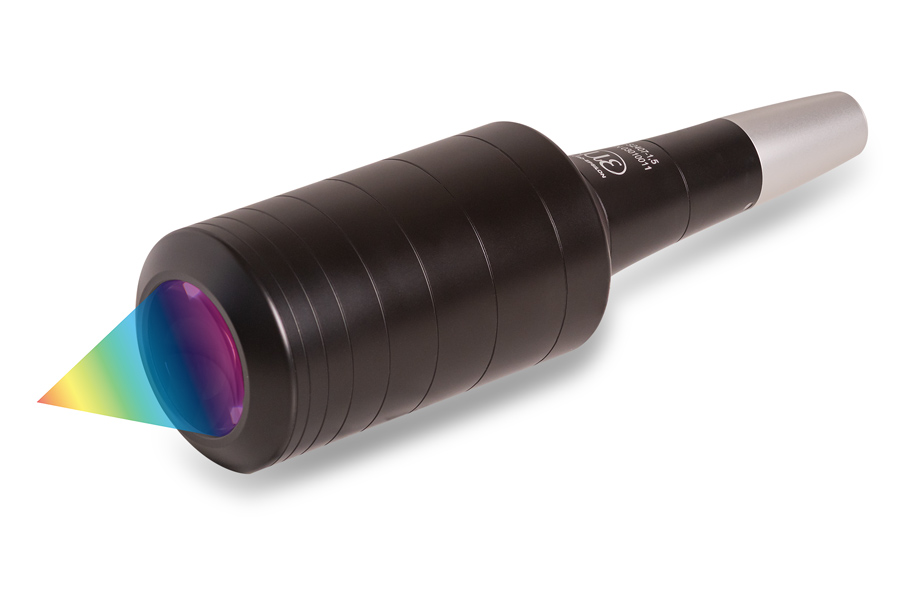

confocalDT IFS2407-1,5
- Meetbereik (mm): 1,5
- Extreem kleine meetvlek van 5,5 µm
- Meethoek >± 43°
- Lichtintensief model (NA > 0,7)
- Zeer nauwkeurige meting op gekromde en spiegelende oppervlakken
- Stabiele meting op gestructureerde oppervlakken

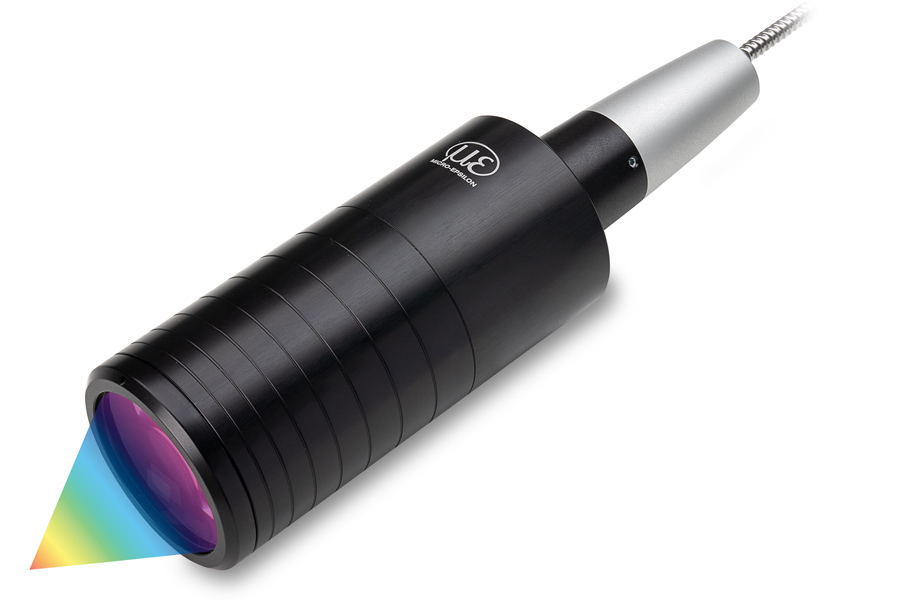

confocalDT IFS2407-3
- Meetbereik (mm): 3
- Lineariteit: max. 0,5 µm
- Resolutie: max. 13 nm
- Grote offsetafstand ca. 28 mm
- Max. meethoek ± 30°
- Ideaal voor metingen op gekromde en reflecterende oppervlakken

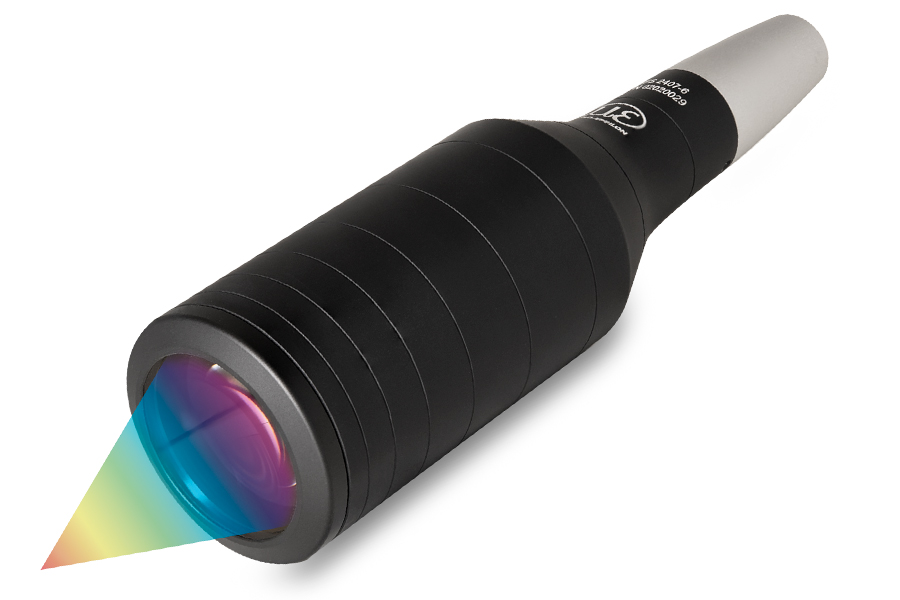

confocalDT IFS2407-6
- Meetbereik (mm): 6
- Lineariteit: max. 1 µm
- Resolutie: max. 15 nm
- Grote offsetafstand ca. 32 mm
- Ideaal voor snelle, zeer nauwkeurige metingen op uitdagende oppervlakken
- Hoge lichtintensiteit, zelfs op donkere/slecht reflecterende oppervlakken

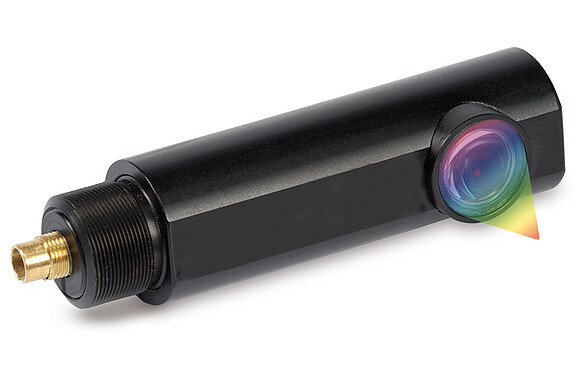

confocalDT IFS2407/90-0,3
- Meetbereik (mm): 0,3
- Lineariteit: max. 0,15 µm
- Resolutie: max. 6 nm
- Ideaal voor verplaatsings- en ruwheidsmetingen
- Kleine meetvlek van 6 µm
- Hoge gevoeligheid en grote meethoek
- 90° straalpad, ideaal voor montage in krappe installatieruimtes
