Industriële trekdraadsensoren
De trekdraadsensoren uit de P-serie zijn ontworpen voor industriële meettaken. Een compacte en robuuste aluminiumbehuizing beschermt de sensor tegen mechanische invloeden. Naast analoge uitvoeringen met potentiometer, stroom- of spanningsuitgang zijn er ook digitale uitvoeringen met incrementele of absolute encoders verkrijgbaar, met meetbereiken tot 50 m.

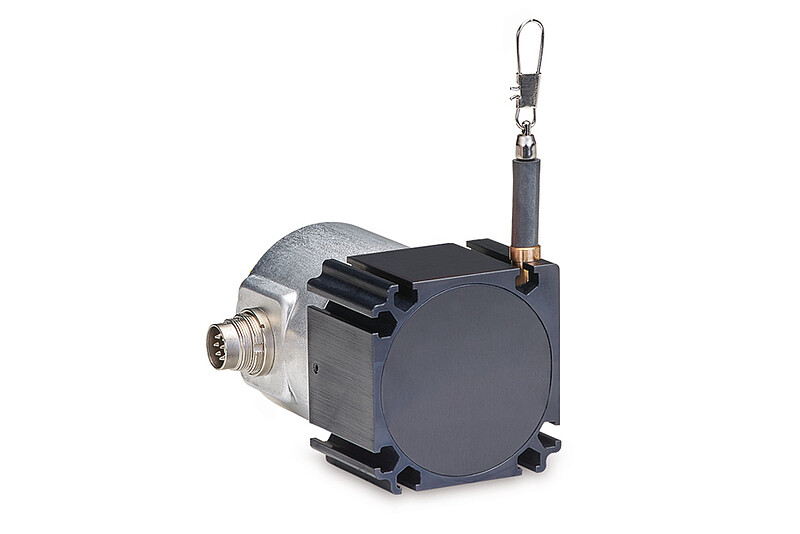

P60 analoge trekdraadsensoren zijn universeel inzetbaar. Talrijke opties maken het mogelijk om voor vrijwel elke toepassing een geschikte sensor te selecteren. De verschillende meetbereiken en analoge uitgangen maken veelzijdige toepassingsgebieden mogelijk.
- Meetbereiken (mm): 100 | 150 | 300 | 500 | 750 | 1.000 | 1.500
- Lineariteit ± 0,1% FSO
- Uitgangstypen: potentiometer, spanning, stroom
- Robuuste aluminiumbehuizing
- Eenvoudige en flexibele montage
- Data sheet wireSENSOR P60 (pdf, 4.56 MB)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (pdf, 1.78 MB)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (new encoder) (pdf, 2.20 MB)
- Setup Guide wireSENSOR P60 (pdf, 403.96 KB)
- Setup Guide wireSENSOR WDS P60 (new encoder) (pdf, 570.15 KB)
- CAD file 3D-model "wireSENSOR P60/P96" analog, STEP (zip, 1.19 MB)
- CAD file 3D-model "wireSENSOR accessories", STEP (zip, 112.92 KB)

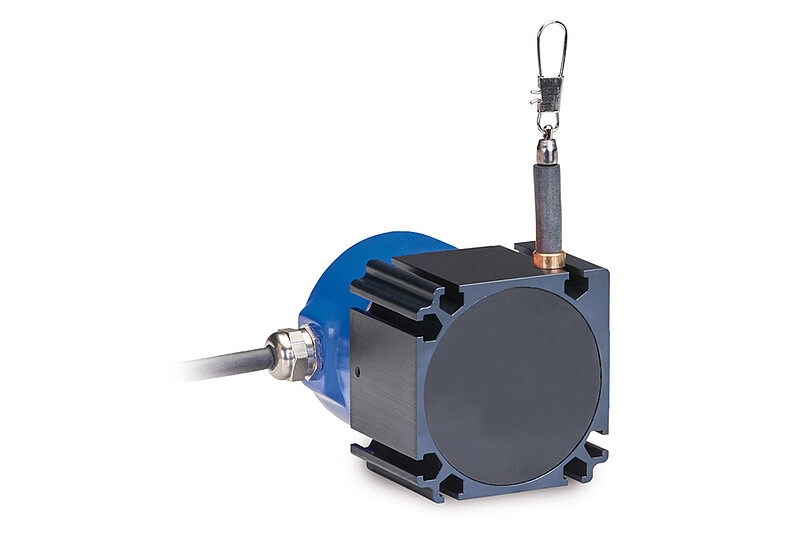

P60 digitale trekdraadsensoren zijn universeel inzetbaar. Talrijke opties maken het mogelijk om voor vrijwel elke toepassing een geschikte sensor te selecteren. De verschillende meetbereiken en digitale uitgangstypen maken een snelle integratie in veel toepassingsgebieden mogelijk.
- Meetbereiken (mm): 1.000 | 1.500
- Lineariteit ± 0,02% FSO
- Uitgangstypen: incrementele encoder
- Robuuste aluminiumbehuizing
- Eenvoudige en flexibele montage
- Data sheet wireSENSOR P60 (pdf, 4.56 MB)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (pdf, 1.78 MB)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (new encoder) (pdf, 2.20 MB)
- Setup Guide wireSENSOR P60 (pdf, 403.96 KB)
- Setup Guide wireSENSOR WDS P60 (new encoder) (pdf, 570.15 KB)
- CAD file 3D-model "wireSENSOR P60/P96" digital, STEP (zip, 10.70 MB)
- CAD file 3D-model "wireSENSOR accessories", STEP (zip, 112.92 KB)

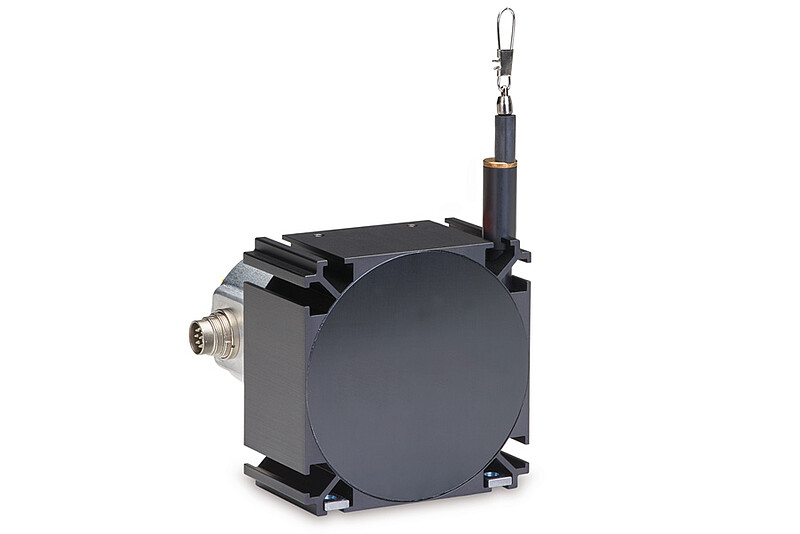

P96 analoge trekdraadsensoren zijn universeel inzetbaar. Talrijke opties maken het mogelijk om voor vrijwel elke toepassing een geschikte sensor te selecteren. De verschillende meetbereiken en analoge uitgangen maken veelzijdige toepassingsgebieden mogelijk.
- Meetbereiken (mm): 2.000 | 2.500
- Lineariteit ± 0,1% FSO
- Uitgangstypen: potentiometer, spanning, stroom
- Robuuste aluminiumbehuizing
- Eenvoudige en flexibele montage
- Data sheet wireSENSOR P96 (pdf, 4.56 MB)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (pdf, 1.78 MB)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (new encoder) (pdf, 2.20 MB)
- Setup Guide wireSENSOR P96 (pdf, 394.15 KB)
- Setup Guide wireSENSOR WDS P96 (new encoder) (pdf, 559.55 KB)
- CAD file 3D-model "wireSENSOR P60/P96" analog, STEP (zip, 1.19 MB)
- CAD file 3D-model "wireSENSOR accessories", STEP (zip, 112.92 KB)

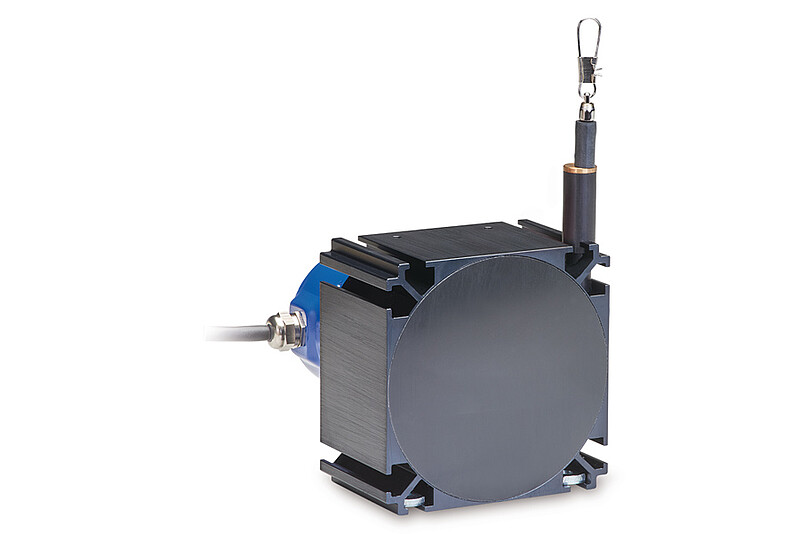

P96 digitale trekdraadsensoren zijn universeel inzetbaar. Talrijke opties maken het mogelijk om voor vrijwel elke toepassing een geschikte sensor te selecteren. De verschillende meetbereiken en digitale uitgangstypen maken een snelle integratie in veel toepassingsgebieden mogelijk.
- Meetbereiken (mm): 3.000
- Lineariteit ± 0,02% FSO
- Uitgangstypen: incrementele of absolute encoders
- Robuuste aluminiumbehuizing
- Eenvoudige en flexibele montage
- Data sheet wireSENSOR P96 (pdf, 4.56 MB)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (pdf, 1.78 MB)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (new encoder) (pdf, 2.20 MB)
- Setup Guide wireSENSOR P96 (pdf, 394.15 KB)
- Setup Guide wireSENSOR WDS P96 (new encoder) (pdf, 559.55 KB)
- CAD file 3D-model "wireSENSOR P60/P96" digital, STEP (zip, 10.70 MB)
- CAD file 3D-model "wireSENSOR accessories", STEP (zip, 112.92 KB)

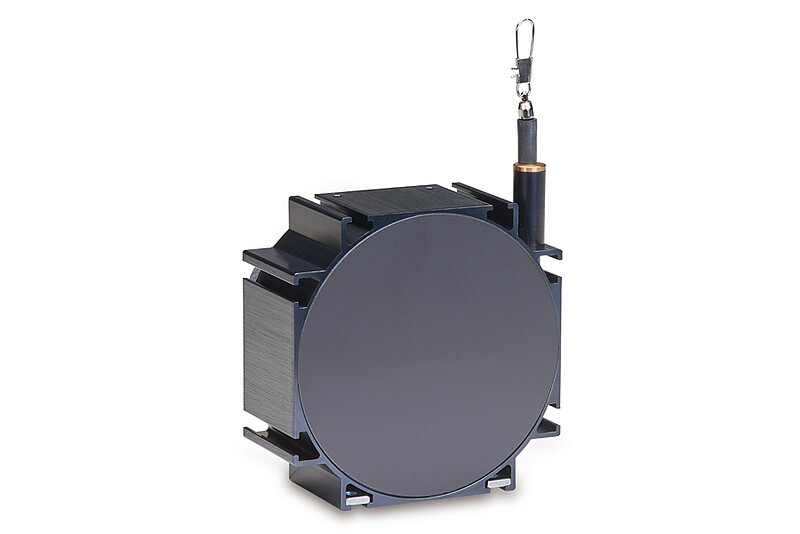

P115 analoge trekdraadsensoren zijn universeel inzetbaar. Talrijke opties maken het mogelijk om voor vrijwel elke toepassing een geschikte sensor te selecteren. De analoge serie is uiterst compact en biedt vele verschillende meetbereiken. Deze modelserie overtuigt door een gunstige prijs-prestatieverhouding en solide techniek.
- Meetbereiken (mm): 3.000 | 4.000 | 5.000 | 7.500 | 10.000 | 15.000
- Lineariteit ± 0,1% FSO
- Uitgangstypen: potentiometer, spanning, stroom
- Robuuste aluminiumbehuizing
- Praktische montagegroeven voor eenvoudige bevestiging
- Compact ontwerp
- Data sheet wireSENSOR P115 (pdf, 4.63 MB)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (pdf, 1.78 MB)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (new encoder) (pdf, 2.20 MB)
- Setup Guide wireSENSOR P115 (pdf, 399.04 KB)
- Setup Guide wireSENSOR WDS P115 (new encoder) (pdf, 574.57 KB)
- CAD file 3D-model "wireSENSOR P115" digital, STEP (zip, 1.61 MB)
- CAD file 3D-model "wireSENSOR accessories", STEP (zip, 112.92 KB)
P115 digitale trekdraadsensoren zijn universeel inzetbaar. Talrijke opties maken het mogelijk om voor vrijwel elke toepassing een geschikte sensor te selecteren. De digitale versie met absolute of incrementele encoder maakt meerdere toepassingen mogelijk. Deze modelserie overtuigt door een gunstige prijs-prestatieverhouding en solide techniek.
- Meetbereiken (mm): 5.000 | 7.500 | 10.000 | 15.000
- Lineariteit ± 0,01% FSO
- Uitgangstypen: incrementele of absolute encoder
- Robuuste aluminiumbehuizing
- Montagegroeven voor eenvoudige bevestiging
- Data sheet wireSENSOR P115 (pdf, 4.63 MB)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (pdf, 1.78 MB)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (new encoder) (pdf, 2.20 MB)
- Setup Guide wireSENSOR P115 (pdf, 399.04 KB)
- Setup Guide wireSENSOR WDS P115 (new encoder) (pdf, 574.57 KB)
- CAD file 3D-model "wireSENSOR P115" digital, STEP (zip, 17.66 MB)
- CAD file 3D-model "wireSENSOR accessories", STEP (zip, 112.92 KB)

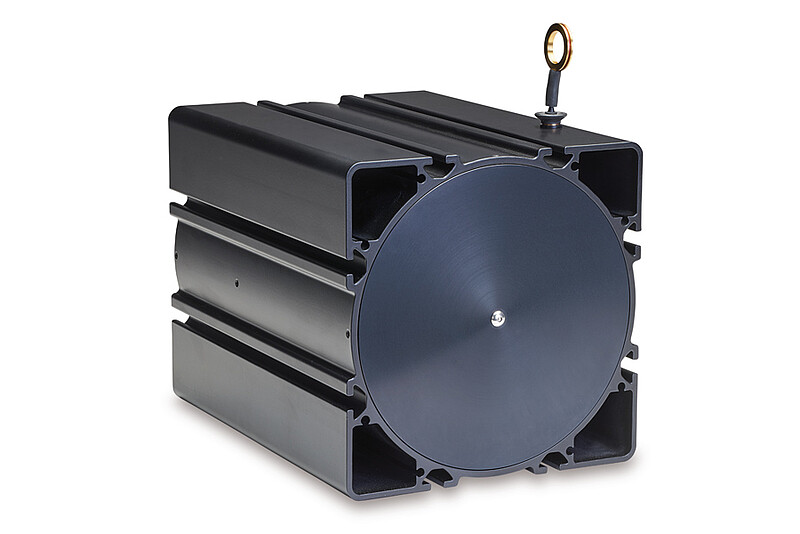

P200 trekdraadsensoren zijn speciaal ontworpen voor industriële toepassingen in liftinstallaties, kraaninstallaties, heftrucks en hoogbouwmagazijnen. De robuuste behuizing en solide, hoogwaardige componenten garanderen een hoge bedrijfszekerheid en een lange levensduur, zelfs in zware industriële omgevingen.
- Meetbereiken (mm): 30.000 | 40.000 | 50.000
- Lineariteit ± 0,01% FSO
- Uitgangstypen: incrementele of absolute encoder
- Robuuste aluminiumbehuizing
- Diverse digitale interfaces
- Data sheet wireSENSOR P200 (pdf, 6.14 MB)
- Operating Instructions wireSENSOR take up spool (Z60 / P96 / P115 / P200) (pdf, 1.53 MB)
- Operating Instructions wireSENSOR WDS P60 / P96 / P115 / P200 (new encoder) (pdf, 2.20 MB)
- Setup Guide draw wire sensor take up spools (pdf, 469.91 KB)
- Setup Guide wireSENSOR WDS P200 (new encoder) (pdf, 450.03 KB)
- CAD file 3D-model "wireSENSOR P200", STEP (zip, 14.97 MB)
- CAD file 3D-model "wireSENSOR accessories", STEP (zip, 112.92 KB)
