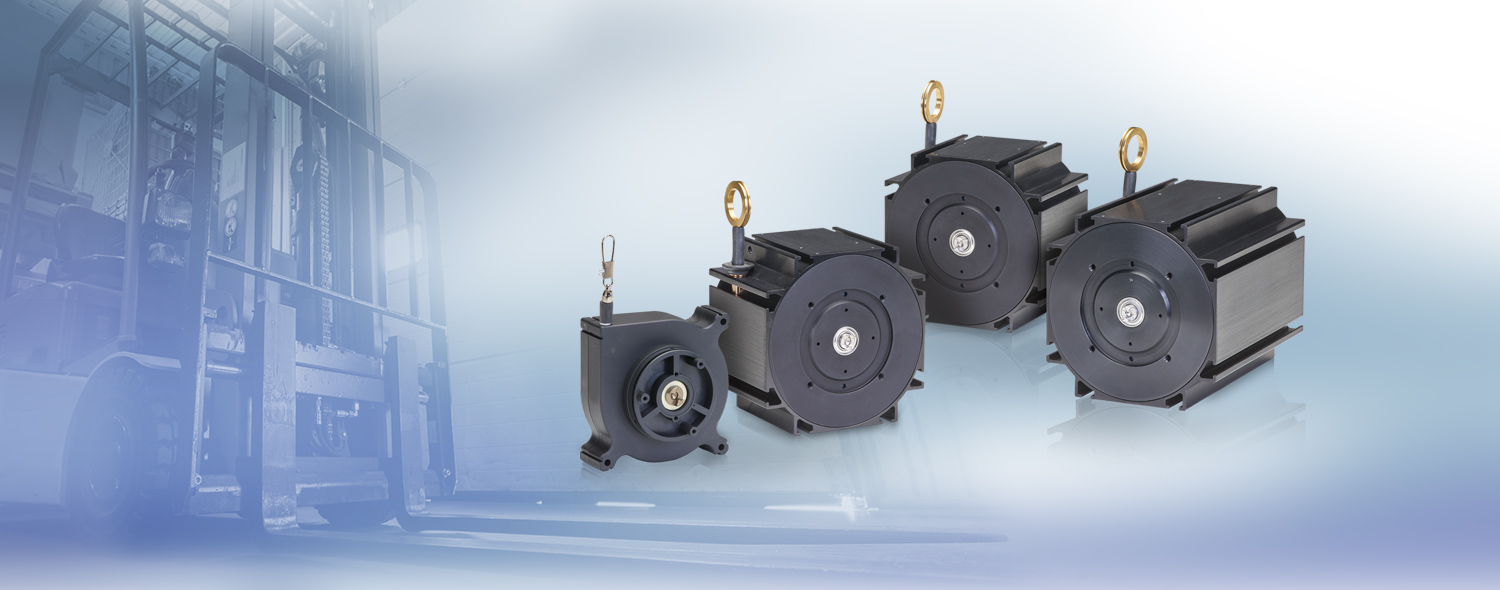

Trekdraadmechaniek voor klantspecifieke encodermontage
Het wireSENSOR-mechaniek van Micro-Epsilon is ontworpen voor de montage van incrementele en absolute encoders. Ze stellen u in staat om individueel de interface, de resolutie en het type aansluiting te bepalen, die voor verdere signaalverwerking kunnen worden aangepast. De hoogwaardige precisiecomponenten en het robuuste ontwerp garanderen een hoge bedrijfszekerheid en een lange levensduur, zelfs onder zware industriële gebruiksomstandigheden. Voor seriematige toepassingen met een groot aantal stuks ontwikkelen en produceren wij OEM-ontwerpen op maat.

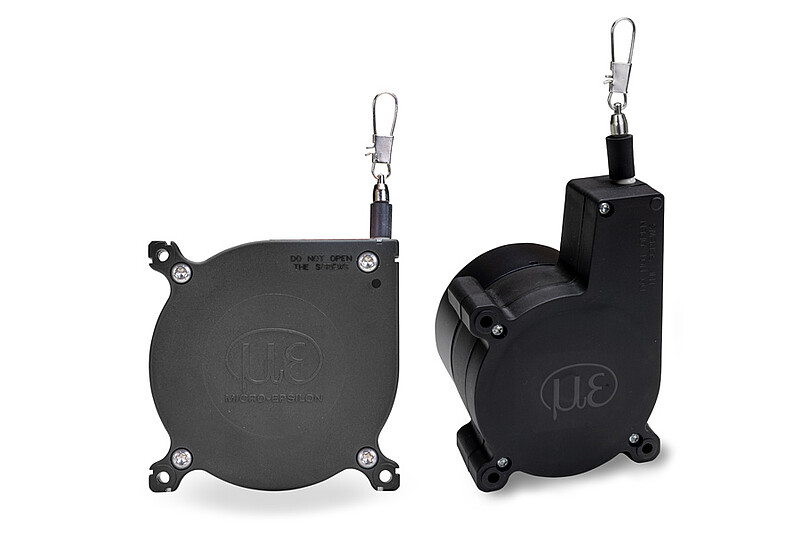

De MK wireSENSOR-mechanieken zijn ontworpen voor eenvoudige montage van een incrementele of absolute encoder. Daarom kan de gebruiker individueel de interface, de resolutie en het type aansluiting kiezen. Dankzij hun compacte ontwerp kan het mechaniek ook in krappe inbouwruimtes worden geïntegreerd.
- Meetbereiken (mm): 1.500 | 2.400 | 2.500 | 3.500 | 5.000 | 8.000
- Lineariteit ± 0,01% FSO
- Uitgangstypen: afhankelijk van de encoder
- Bijna elke encoder kan worden gemonteerd
- Robuuste kunststofbehuizing
- Hoogwaardige precisiecomponenten
- OEM-modellen op aanvraag leverbaar
- Catalog wireSENSOR draw-wire mechanics (Draw-wire mechanics for installation of rotary encoders) (pdf, 2.66 MB)
- Operating Instructions, wireSENSOR, WPS Draw-Wire Mechanics (pdf, 973.34 KB)
- Setup Guide wireSENSOR WPS series, mechanism (pdf, 642.90 KB)
- Operating Instructions wireSENSOR WPS, Draw-wire Mechanisms K100-M (pdf, 1.75 MB)
- Setup Guide wireSENSOR WPS series, mechanisms K100-M (pdf, 2.24 MB)
- CAD file 3D-model "WPS mechanics", STEP (zip, 3.70 MB)

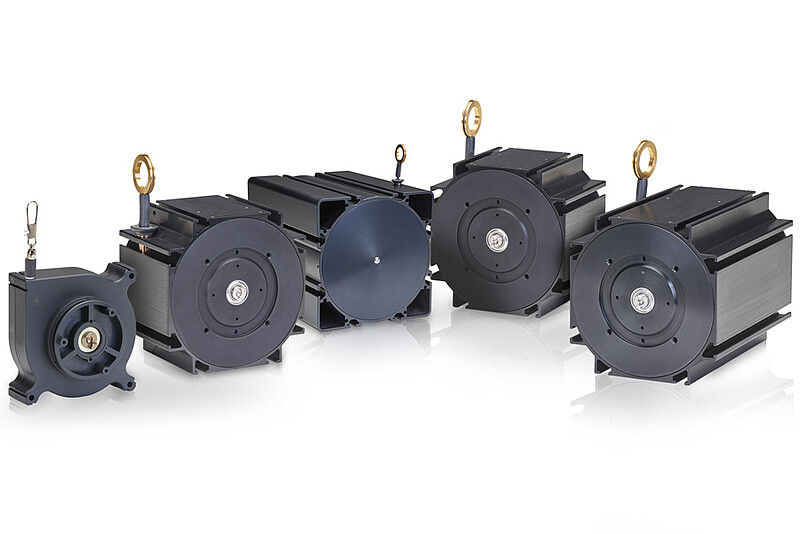

Het wireSENSOR-mechaniek van de P60-, P96-, P115- en P200-serie is ontworpen voor eenvoudige montage van een incrementele of absolute encoder. Daarom kan de gebruiker individueel de interface, de resolutie en het type aansluiting kiezen. Dankzij de robuuste aluminiumbehuizing is dit mechaniek ideaal voor industriële omgevingen.
- Meetbereiken (mm): 1.500 | 3.000 | 5.000 | 7.500 | 10.000 | 15.000 | 30.000 | 40.000 | 50.000
- Lineariteit ± 0,01 % FSO
- Uitgangstypen: afhankelijk van de encoder
- Bijna elke encoder kan worden gemonteerd
- Robuuste aluminiumbehuizing
- Hoogwaardige precisiecomponenten
- OEM-modellen beschikbaar op aanvraag
- Catalog wireSENSOR draw-wire mechanics (Draw-wire mechanics for installation of rotary encoders) (pdf, 2.66 MB)
- Operating Instructions wireSENSOR take up spool (Z60 / P96 / P115 / P200) (pdf, 1.53 MB)
- Setup Guide draw wire sensor take up spools (pdf, 469.91 KB)
- Operating Instructions wireSENSOR mechanism P85 (pdf, 1.08 MB)
- Setup Guide wireSENSOR mechanism P85 (pdf, 615.11 KB)
- CAD file 3D-model "WDS mechanics", STEP (zip, 2.86 MB)
- CAD file 3D-model "wireSENSOR accessories", STEP (zip, 112.92 KB)
