Meten van de thermische uitzetting in spillen
Het SGS (Spindle Growth System) 4701 verplaatsingsmeetsysteem is ontwikkeld voor toepassingen met hogesnelheidsfreesmachines. Vanwege de hoge bewerkingssnelheden en de gegenereerde warmte dient de lineaire thermische uitzetting van de spil van de precisiemachine te worden gecompenseerd om het gereedschap te allen tijde in een gedefinieerde positie te houden. De SGS-sensor meet de uitzetting van de spil veroorzaakt door thermische en centrifugale kracht. De meting vindt doorgaans plaats op de labyrint-ring. Naast de lineaire uitzetting wordt ook de temperatuur van de sensor gedetecteerd en weergegeven. Deze meetwaarden worden als correctiewaarden in de CNC-bewerkingsmachine ingevoerd om zo eventuele positioneringsfouten te compenseren.

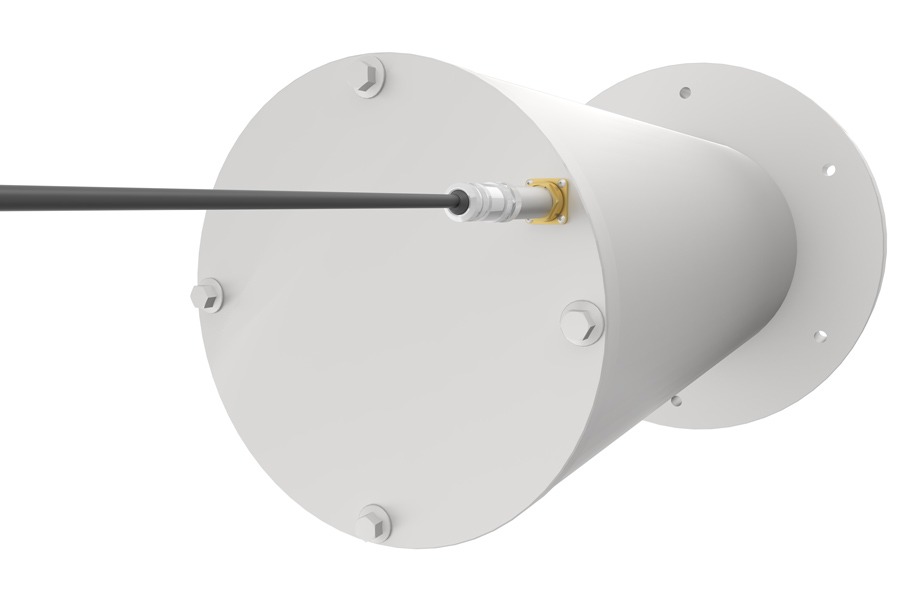

Compacte constructie

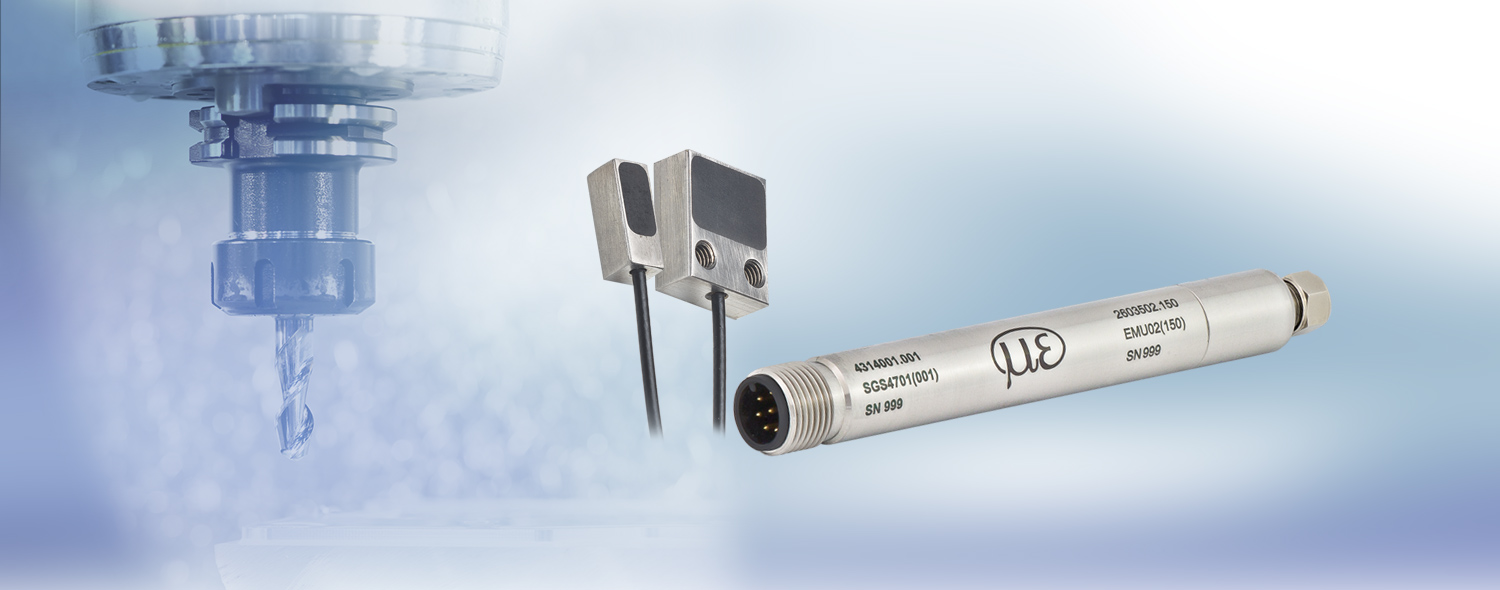

De SGS 4701 bestaat uit een sensor, een sensorkabel en een controller, af fabriek gekalibreerd voor ferromagnetische en niet-ferromagnetische meetobjecten. Twee miniatuursensoren maken directe montage in de spil mogelijk. De compacte controller kan via een flens op de spilbehuizing of direct in de spil worden gemonteerd.

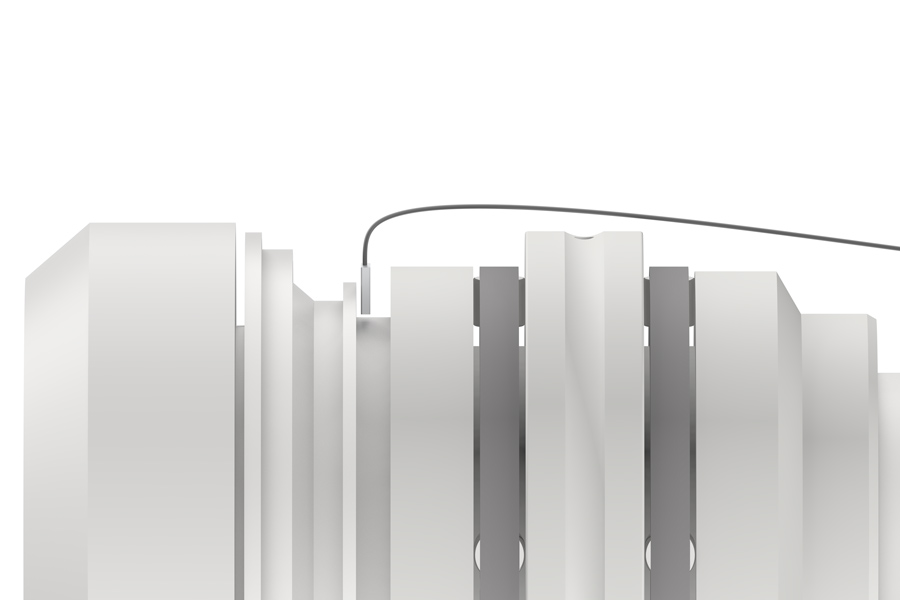

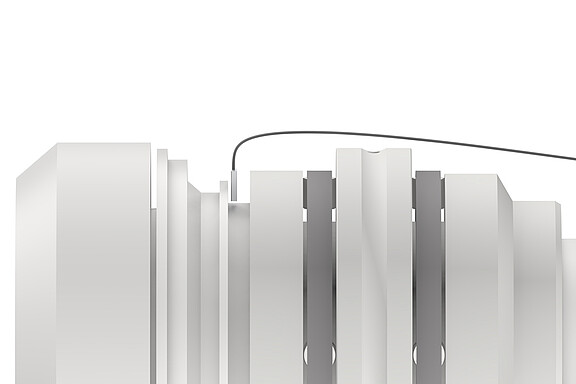

Robuust ontwerp
De SGS 4701 werkt volgens het wervelstroomprincipe, hetgeen betekent dat de meting contactloos en slijtagevrij is. Deze meetmethode is bovendien ongevoelig voor storende invloeden zoals hitte, stof en olie.
