Witlicht-interferometer voor zeer nauwkeurige wafer-meting
De IMS5420 is een hoogwaardige witlicht-interferometer voor contactloze diktemeting van monokristallijne silicium-wafers. De controller is voorzien van een breedband superluminescentiediode (SLED) met een golflengtebereik van 1100 nm. Dit maakt diktemeting van ongedoteerde, gedoteerde en hooggedoteerde SI-wafers met slechts één meetsysteem mogelijk. De IMS5420 bereikt een signaalstabiliteit van minder dan 1 nm. De dikte kan worden gemeten vanaf een afstand van 24 mm.
Kenmerken
- Nanometernauwkeurige diktemeting van ongedoteerde, gedoteerde en hooggedoteerde wafers
- Multi-piek: acquisitie van maximaal 5 lagen met een SI-dikte van 0,05 tot 1,05 mm
- Hoge resolutie in z-as van 1 nm
- Meetsnelheid tot 6 kHz voor snelle metingen
- Ethernet / EtherCAT / RS422 / PROFINET / EtherNet/IP
- Eenvoudige parametrering via webinterface
Nauwkeurige wafer-diktemeting

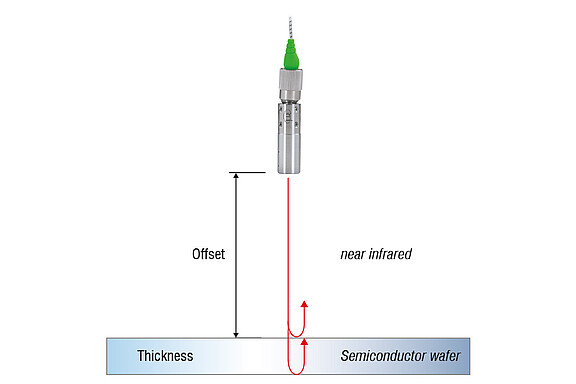

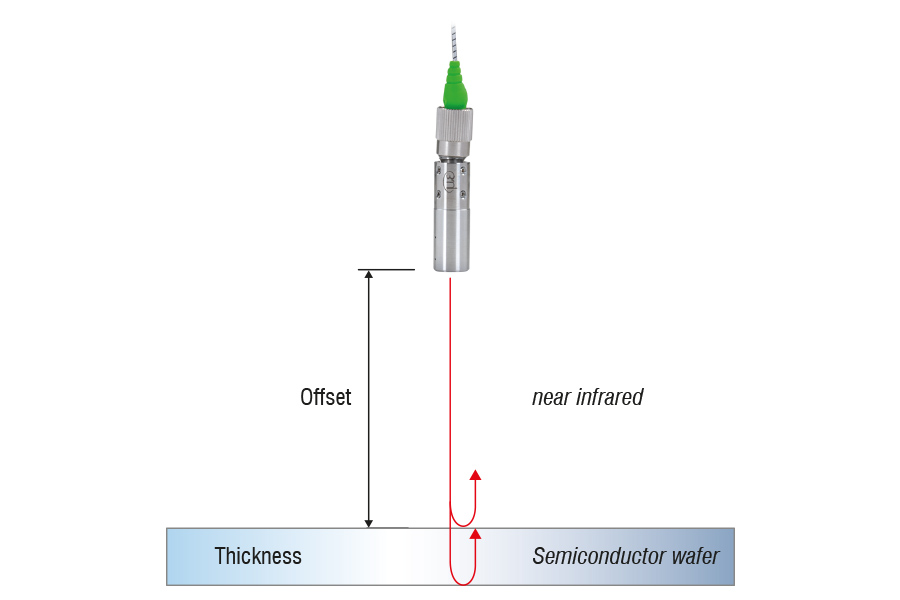

Dankzij de optische transparantie van silicium-wafers in het golflengtebereik van 1100 nm kunnen de IMS5420-interferometers de dikte nauwkeurig detecteren. In dit golflengtebereik bieden zowel ongedoteerd als gedoteerd silicium voldoende transparantie. Daarom kunnen wafer-diktes tot 1,05 mm worden gemeten. De meetbare dikte van de luchtspleet is zelfs tot 4 mm.

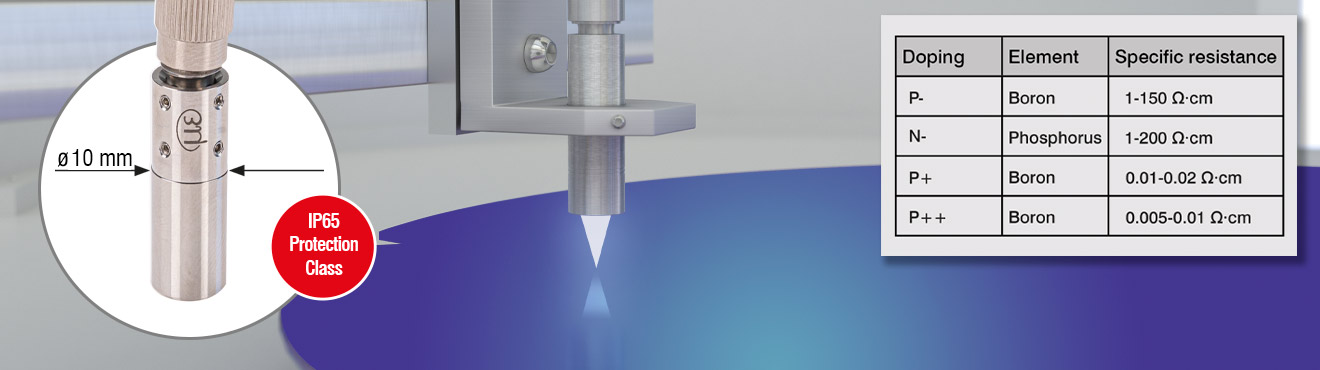

De IMS5420-interferometer maakt diktemeting van ongedoteerde, gedoteerde en hooggedoteerde silicium-wafers mogelijk en biedt daarmee een brede reeks toepassingen. Dit wafer-diktemeetsysteem is ideaal voor het meten van monokristallijne silicium-wafers met een geometrische dikte van 500 tot 1050 µm en een dotering tot 6 m Ω cm. Zelfs bij hooggedoteerde wafers kunnen diktes tot 0,8 mm worden gemeten. Dit is het gevolg van de afnemende transparantie bij toenemende dotering.

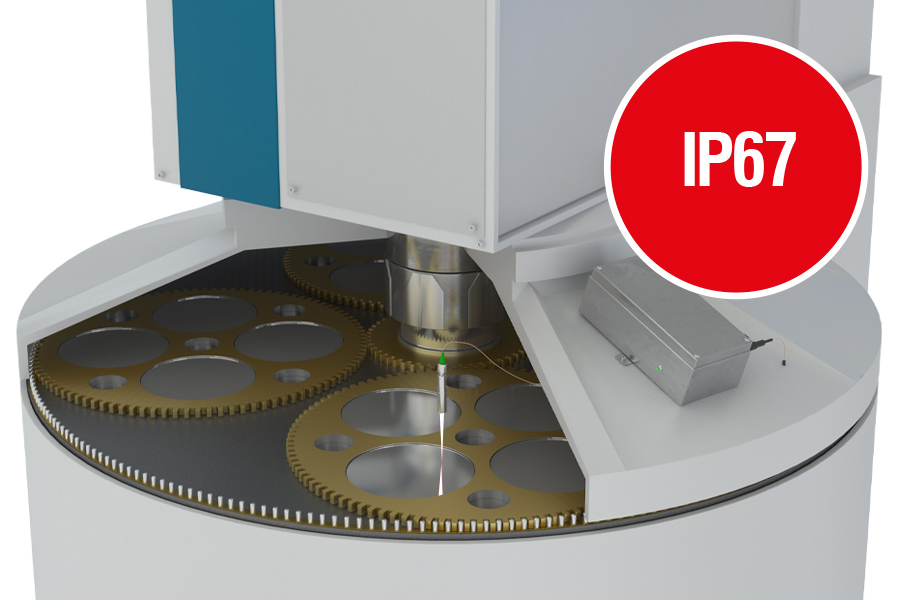

Nauwkeurige diktemeting tijdens het lappen
Bij de productie van wafers wordt een kristallijne siliciumstaaf in dunne plakjes van ongeveer 1 mm gesneden. De schijven worden vervolgens geslepen en gelapt om de gewenste dikte en oppervlakteafwerking te verkrijgen. Om een hoge processtabiliteit te bereiken, worden interferoMETER's-toegepast voor inline diktemeting in slijp- en polijstmachines. Dankzij het compacte ontwerp kan de sensor ook in krappe ruimtes worden geïntegreerd. De diktewaarden worden gebruikt voor zowel machinebesturing als kwaliteitscontrole van de wafer.
| Model | Meetbereik / Begin van meetbereik |
Lineariteit | Aantal meetbare lagen | Toepassingsgebieden |
|---|---|---|---|---|
| IMS5420-TH24 | 0,05 ... 1,05 mm (voor silicium, n=3,82) 0,2 ... 4 mm (voor lucht, n=1) / ca. 24 mm met een werkbereik van ca. 6 mm |
< ±100 nm | 1 laag | Inline diktemeting, bijvoorbeeld na het slijpen of polijsten. |
| IMS5420MP-TH24 | < ±100 nm voor één laag < ±200 nm voor extra lagen |
tot 5 lagen | Inline diktemeting, bijv. voor kwaliteitscontrole van de coatingdikte na het coaten | |
| IMS5420/IP67-TH24 | < ±100 nm | 1 laag | Industriële inline diktemeting tijdens het lappen en slijpen |
Moderne interfaces voor integratie in machines en systemen
De controller biedt geïntegreerde interfaces zoals Ethernet, EtherCAT en RS422, maar ook extra encoderaansluitingen, analoge uitgangen, synchronisatie-ingangen en digitale I/O's. Wanneer u de interfacemodules van Micro-Epsilon gebruikt, zijn PROFINET en EthernetIP beschikbaar. Dit maakt integratie van de interferometer in alle besturingssystemen en productieprogramma's mogelijk.
