Sensorsystemen voor LED-tests van functie, kleur en intensiteit

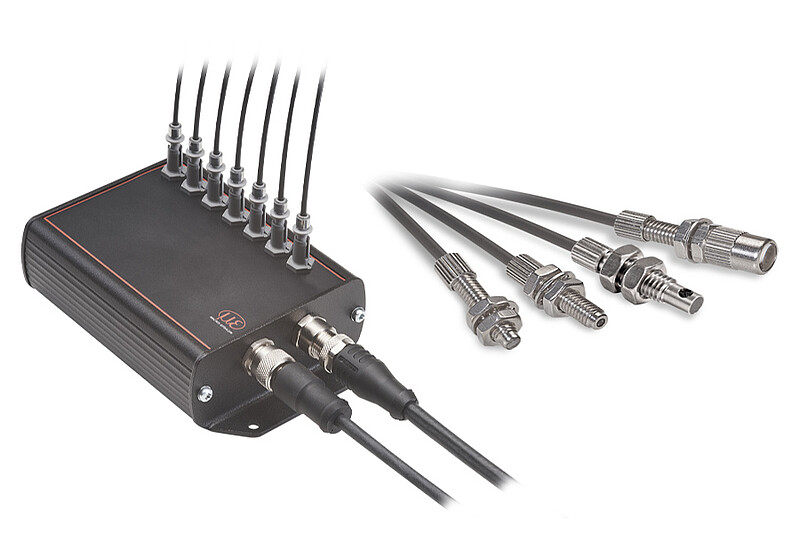

De colorCONTROL MFA wordt gebruikt voor flexibele kleurinspecties en intensiteitstesten van LED's, displays en gekleurde objecten. Met name de flexibele positionering van de sensoren ten opzichte van de objecten, evenals hun hoge herhaalbaarheid, meetfrequenties en dynamiek zijn gunstig. Eén colorCONTROL MFA bewaakt tot 28 testobjecten tegelijkertijd.
- Meerkanaals kleurherkenningssysteem
- 7 meetkanalen
- Herhaalbaarheid: xy < ± 0,000025
- Hoge meetfrequentie tot 100 Hz
- Hoog dynamisch bereik van 1 ... 50.000 lux
- Gelijktijdige bewaking van maximaal 7 testobjecten
- Kleurinspectie in XYZ, xyY, Luv, UVL en RGB-kleurruimte
- Uitvoer van de dominante golflengte (λdom) en kleurtemperatuur (CCT)
- Verwisselbare MFS-ontvangstsensoren
- Uitgangen: USB / RS422 / RS232
- Data sheet colorCONTROL MFA (pdf, 1.53 MB)
- CAD files 3D-models colorCONTROL MFA (STEP) (zip, 4.91 MB)
- Operating Instructions colorCONTROL MFA (pdf, 9.02 MB)
- Setup Guide colorCONTROL MFA (pdf, 2.38 MB)
- Firmware colorCONTROL MFA Serie 7/14/21/28 - V1.2.13 (zip, 2.46 MB)
- FTDI driver CDM 2.08.30 WHQL Certified (zip, 3.10 MB)
- Meerkanaals kleurherkenningssysteem
- 14 meetkanalen
- Herhaalbaarheid: xy < ± 0,000025
- Hoge meetfrequentie tot 80 Hz
- Hoog dynamisch bereik van 1 ... 50.000 lux
- Gelijktijdige bewaking van maximaal 14 testobjecten
- Kleurinspectie in XYZ, xyY, Luv, UVL en RGB-kleurruimtes
- Uitvoer van de dominante golflengte (λdom) en kleurtemperatuur (CCT)
- Verwisselbare MFS-ontvangstsensoren
- Uitgangen: USB / RS422 / RS232
- Data sheet colorCONTROL MFA (pdf, 1.53 MB)
- CAD files 3D-models colorCONTROL MFA (STEP) (zip, 4.91 MB)
- Operating Instructions colorCONTROL MFA (pdf, 9.02 MB)
- Setup Guide colorCONTROL MFA (pdf, 2.38 MB)
- Firmware colorCONTROL MFA Serie 7/14/21/28 - V1.2.13 (zip, 2.46 MB)
- FTDI driver CDM 2.08.30 WHQL Certified (zip, 3.10 MB)

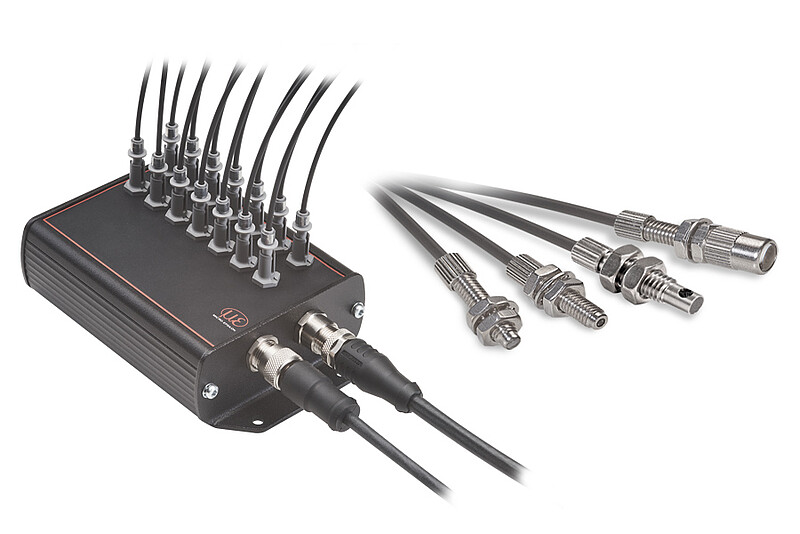

- Meerkanaals kleurherkenningssysteem
- 21 meetkanalen
- Herhaalbaarheid: xy < ± 0,000025
- Hoge meetfrequentie tot 60 Hz
- Hoog dynamisch bereik van 1 ... 50.000 lux
- Gelijktijdige bewaking van maximaal 21 testobjecten
- Kleurinspectie in XYZ, xyY, Luv, UVL en RGB-kleurruimtes
- Uitvoer van de dominante golflengte (λdom) en kleurtemperatuur (CCT)
- Verwisselbare MFS-ontvangstsensoren
- Uitgangen: USB / RS422 / RS232
- Data sheet colorCONTROL MFA (pdf, 1.53 MB)
- CAD files 3D-models colorCONTROL MFA (STEP) (zip, 4.91 MB)
- Operating Instructions colorCONTROL MFA (pdf, 9.02 MB)
- Setup Guide colorCONTROL MFA (pdf, 2.38 MB)
- Firmware colorCONTROL MFA Serie 7/14/21/28 - V1.2.13 (zip, 2.46 MB)
- FTDI driver CDM 2.08.30 WHQL Certified (zip, 3.10 MB)

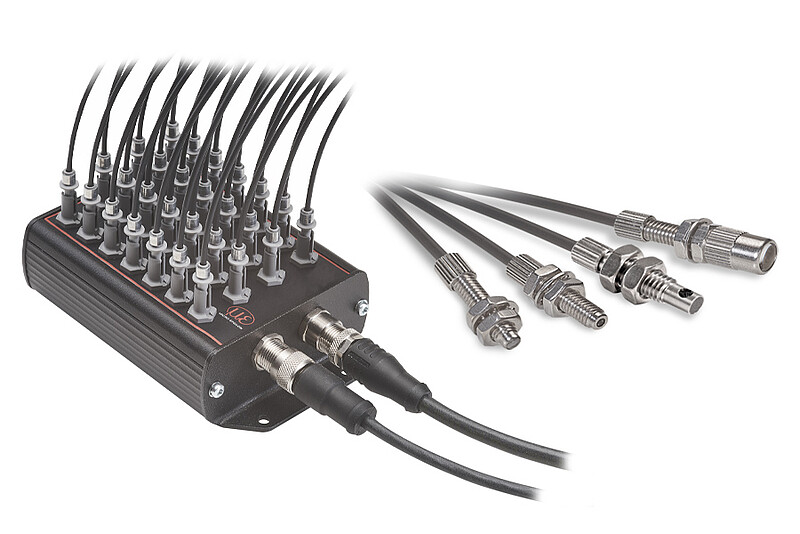

- Meerkanaals kleurherkenningssysteem
- 28 meetkanalen
- Herhaalbaarheid: xy < ± 0,000025
- Hoge meetfrequentie tot 50 Hz
- Hoog dynamisch bereik van 1 ... 50.000 lux
- Gelijktijdige bewaking van maximaal 28 testobjecten
- Kleurinspectie in XYZ, xyY, Luv, UVL en RGB-kleurruimtes
- Uitvoer van de dominante golflengte (λdom) en kleurtemperatuur (CCT)
- Verwisselbare MFS-ontvangstsensoren
- Uitgangen: USB / RS422 / RS232
- Data sheet colorCONTROL MFA (pdf, 1.53 MB)
- CAD files 3D-models colorCONTROL MFA (STEP) (zip, 4.91 MB)
- Operating Instructions colorCONTROL MFA (pdf, 9.02 MB)
- Setup Guide colorCONTROL MFA (pdf, 2.38 MB)
- Firmware colorCONTROL MFA Serie 7/14/21/28 - V1.2.13 (zip, 2.46 MB)
- FTDI driver CDM 2.08.30 WHQL Certified (zip, 3.10 MB)
Sensoren

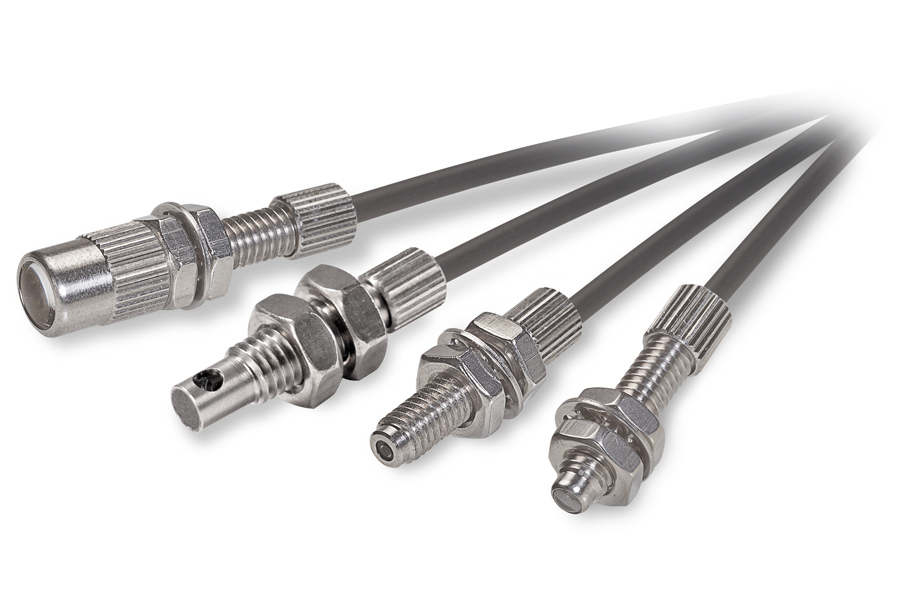

Voor de werking van de colorSENSOR MFA-controller zijn sensoren vereist die op het meetpunt worden gebruikt. De sensoren detecteren betrouwbaar kleine lichtvlekjes vanaf 3 mm en kunnen individueel worden gecombineerd, afhankelijk van de meettaak. De hoogwaardige ontvangstsensoren met kunststofvezeloptiek kenmerken zich met name door hun kleine inbouwmaten. Dit maakt zeer nauwkeurige tests op verschillende punten mogelijk voor individueel geplaatste testobjecten. Het sensorportfolio dekt een brede reeks werkafstanden en vlekgroottes. Andere uitvoeringen in verschillende lengtes en temperatuurbereiken zijn optioneel verkrijgbaar.

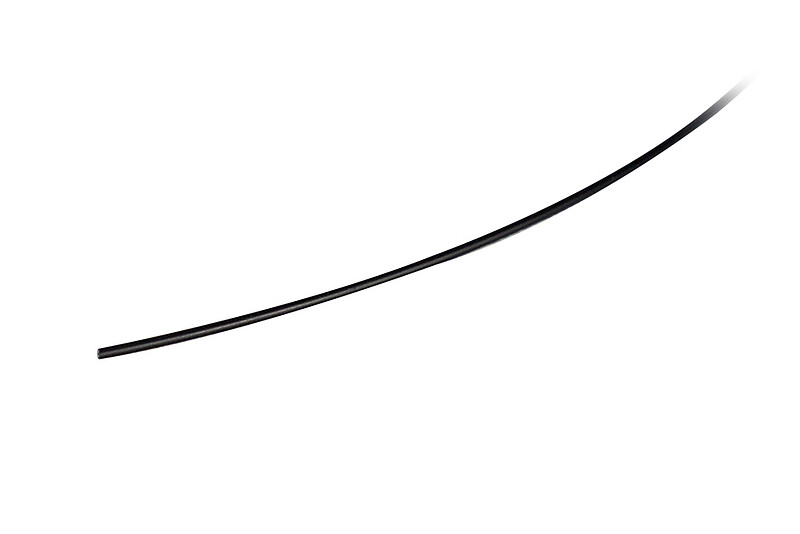

De MFS-10 bestaat uit een POF (polymeer optische vezel) en een PVC-mantel met een afgesneden uiteinde.

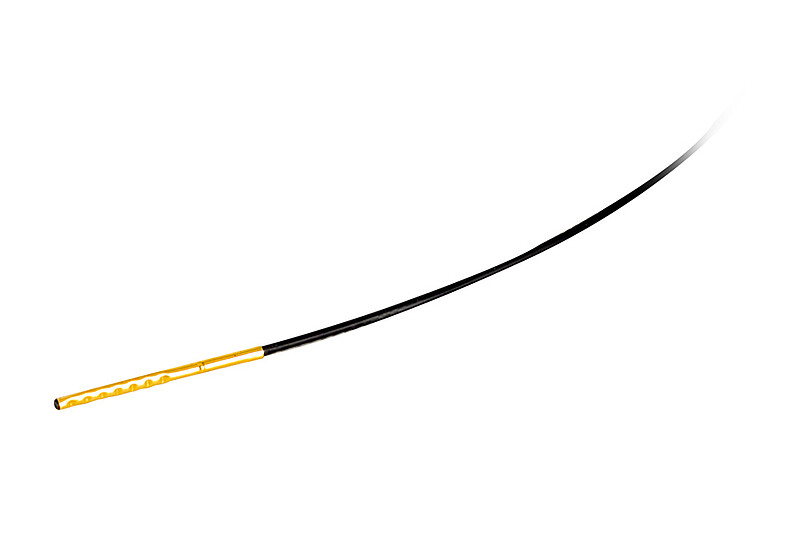

Dankzij de extreem dunne diameter van slechts 1,3 mm is de MFS-I01 ideaal voor gebruik in zeer krappe installatieruimtes. Hij is perfect geschikt voor SMD-LED-tests. De metalen huls op de sensorkop zorgt voor een rechte geleiding en exacte positionering boven de LED.
De MFS-22 bestaat uit een POF (polymeer optische vezel) en een PVC-mantel met een afgesneden uiteinde.

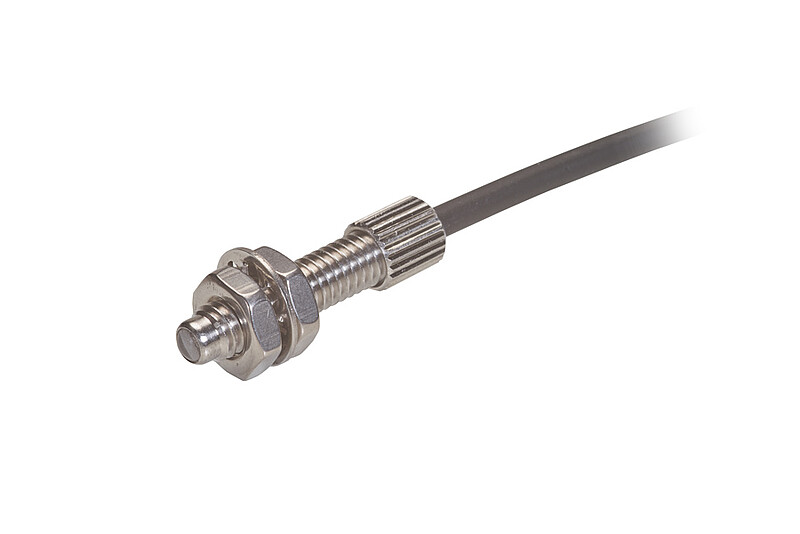

Dankzij de M4-schroefdraad op de sensor is een eenvoudige montage en een nauwkeurige positionering boven het testpunt mogelijk.

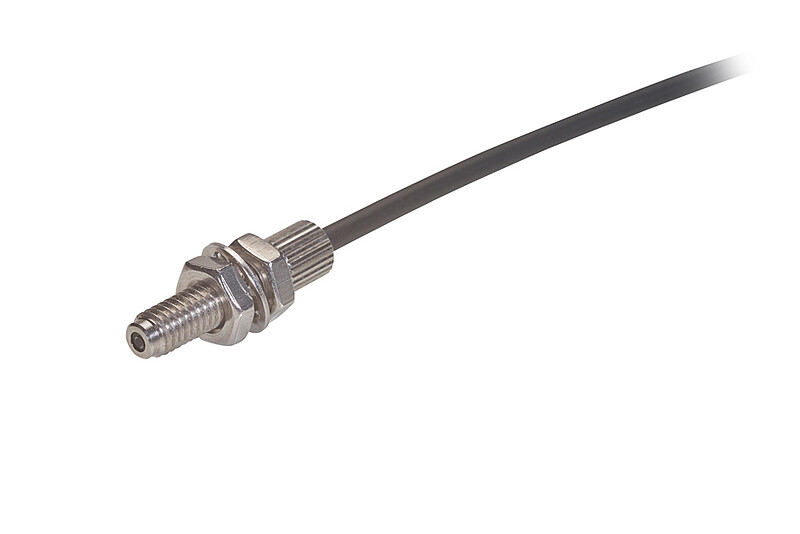

Deze sensor heeft de kleinste meetvlek en daardoor de beste lichtopvang dankzij de verbeterde koppeling in de vezel.
Deze sensor beschikt over de grootste meetvlek, waardoor de testmonsters onder de sensor variabeler kunnen worden gepositioneerd. Bovendien kunnen metingen op een groter verlicht oppervlak worden uitgevoerd.

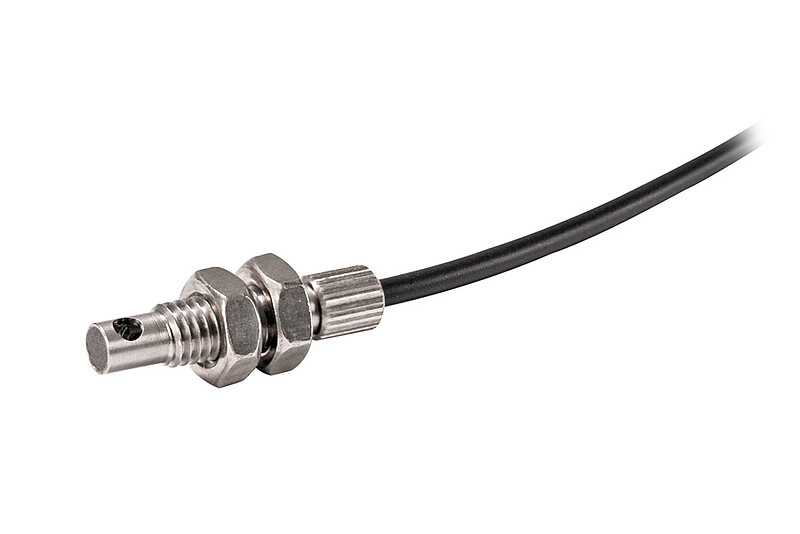

De 90°-uitgang maakt de sensor ideaal voor installatie in beperkte ruimtes waar axiale montage niet mogelijk is.
