Dual Processing Unit

Controller voor het convereteren en evalueren van maximaal 2 sensorsignalen

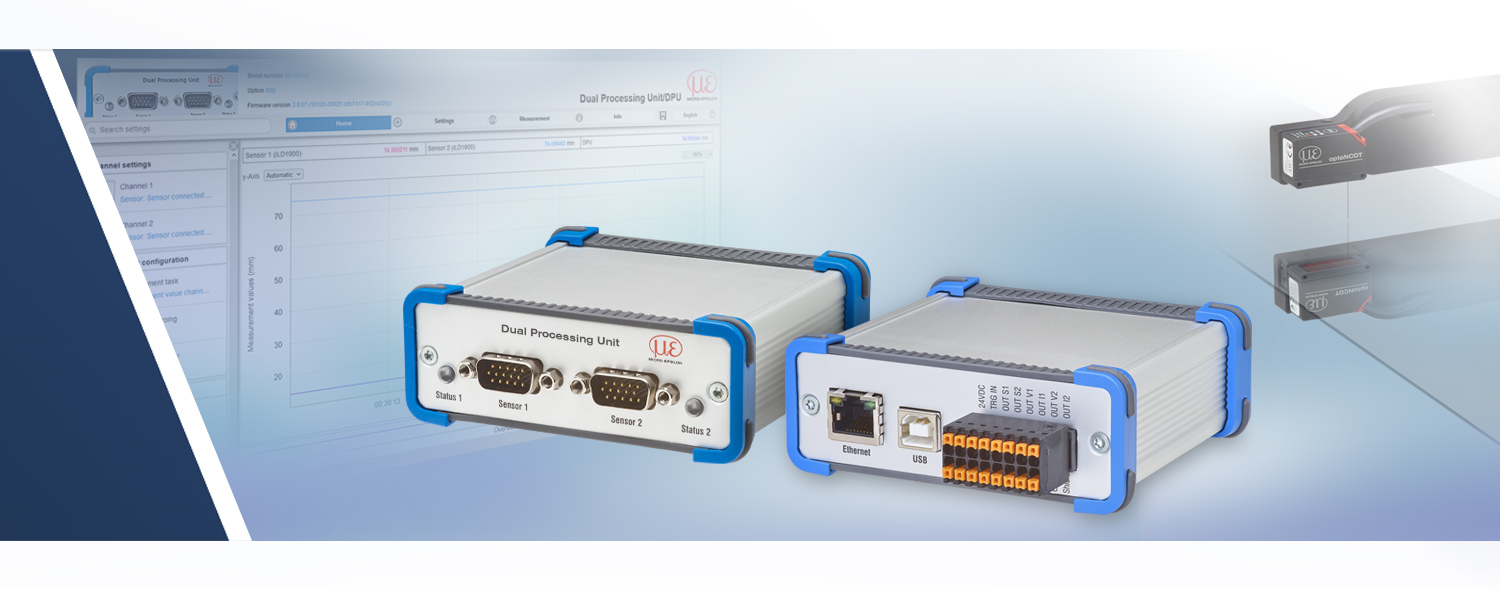

Dual Processing Unit

De Dual Processing Unit (DPU, dubbele verwerkingseenheid) is een interfacemodule die de synchrone registratie en berekening van twee sensorwaarden mogelijk maakt en die ook voor digitaal/analoog-conversie kan worden gebruikt. De ingangen op de module kunnen via software worden geschakeld (encoder of RS422-ingang). Selecteerbare programma's maken automatische berekening van dikte, diameter, stap of helling, concentriciteit en ovaliteit mogelijk. De gegevensuitvoer kan digitaal of analoog zijn met een frequentie tot 100 kHz. Er zijn ook signaalingangen en schakeluitgangen beschikbaar.

In de gebruiksvriendelijke webinterface kunnen de gewenste berekeningen worden geselecteerd en vele andere instellingen worden gemaakt. De DPU is neerwaarts compatibel met de C-Box/2A.

Kenmerken

2x RS422-ingangen met elk 100 kHz (sensor of encoder)
2x schakelingangen voor trigger of master (HTL/TTL)
2x schaalbare analoge uitgangen (stroom: 4-20 mA; voltage: 0-5 V, 0-10 V, ±5 V, ±10 V)
2x digitale schakeluitgang (HTL)
1x Ethernet (TCP/UDP)
USB-interface voor gegevensuitvoer en parametrering
Automatische sensorherkenning
Parallelle gegevensuitvoer via 3 uitgangsinterfaces
Statistiekfuncties
2-punts linearisatie
2-traps meetmiddeling
