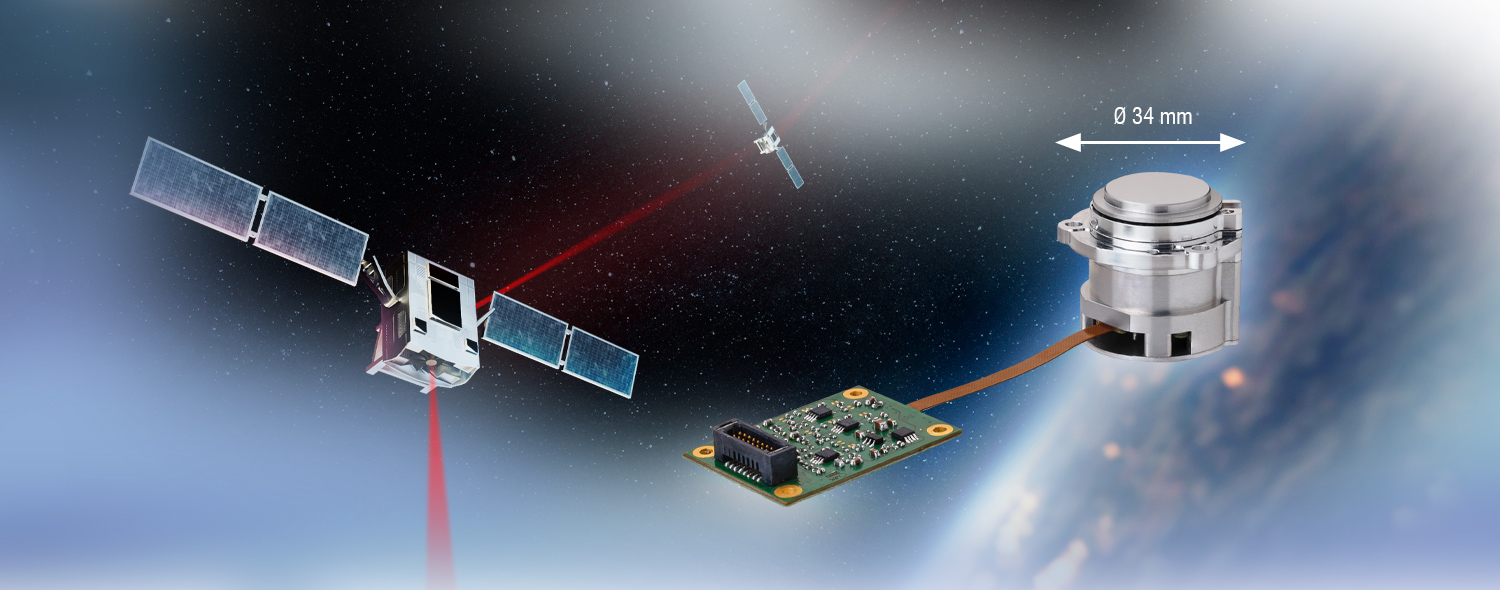

Dynamische snelsturende spiegels voor nauwkeurige laserstraalsturing
Snelsturende spiegels (FSM, Fast Steering Mirrors) van Micro-Epsilon zijn geminiaturiseerde kantelspiegels die worden gebruikt voor het nauwkeurig afbuigen van licht- of laserstralen. De FSM3000-modellen combineren superieure precisie met maximale dynamiek. Ze zijn eenvoudig te integreren en uiterst robuust, waardoor ze onder andere voor satellietcommunicatie in de ruimte worden gebruikt. Een krachtige spreekspoelactuator en ingebedde wervelstroomsensoren met hoge resolutie maken ultraprecieze bewegingen en een grote kantelhoek mogelijk. Dankzij de uitstekende spiegelkwaliteit voldoet de FSM aan de strengste optische normen. Seriematig geoptimaliseerd voor grote aantallen – ideaal voor toepassingen in de industrie, optica, lucht- en ruimtevaart en defensie.
Ontdek nu de nieuwe maatstaf voor dynamische straalgeleiding.
Speciale eigenschappen
- Grote kantelhoek van ±1,5°
- Hoge dynamiek met uitstekend regelgedrag tot 1,5 kHz
- Grote precisiespiegel (Ø 20 mm) met hoge reflectiviteit voor lagere optische verliezen
- Hoge resolutie positiemeting < 0,3 µrad
- Extreem compact en robuust dankzij spreekspoel en gepatenteerde sensortechnologie
- Geschikt voor bijna alle omgevingen: lucht- en ruimtevaart en defensie, optica en industrie
- Beproefde prestaties in seriegebruik in satellietcommunicatie
Grote kantelhoek met hoge dynamiek

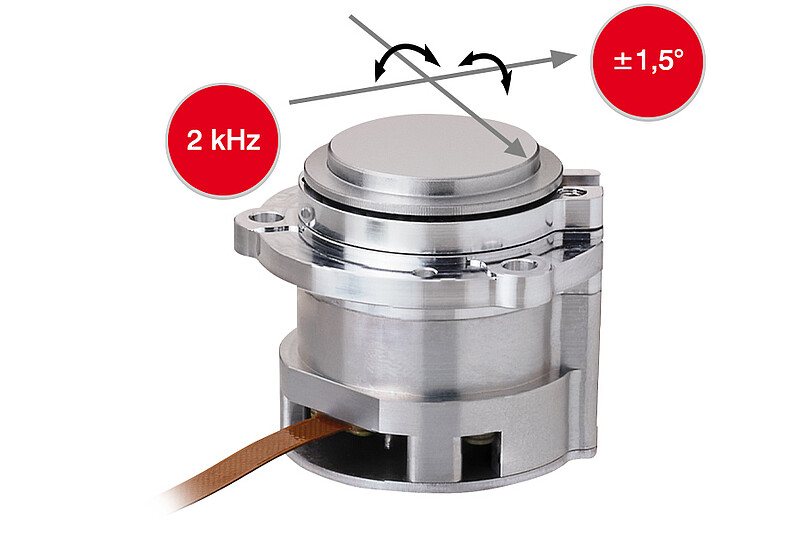

De snelsturende spiegels van Micro-Epsilon zijn gebaseerd op innovatieve spreekspoeltechnologie en bereiken een indrukwekkende maximale frequentie van 2 kHz, dat vergelijkbaar is met piëzo-gestuurde systemen, maar veel robuuster is. Hierdoor reageren ze extreem snel en zijn ze ideaal voor dynamische toepassingen. Tegelijkertijd zorgt het grote bewegingsbereik van de spiegel van ±1,5° voor extra vrijheidsgraden en flexibele gebruiksmogelijkheden met behoud van een hoge nauwkeurigheid.
Maximale precisie in twee assen (kantelen/schuine stand)

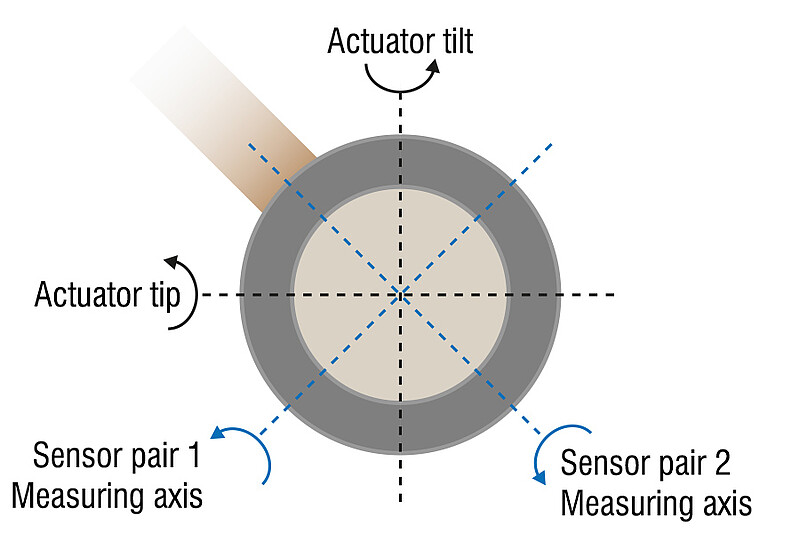

De snelsturende spiegel kan nauwkeurig op twee assen worden aangestuurd. De positie van de spiegel wordt continu gedetecteerd door vier geïntegreerde wervelstroomsensoren, terwijl vier actuatorspoelen de bijbehorende beweging nauwkeurig uitvoeren. Twee tegenover elkaar liggende sensoren en actuatoren vormen samen een gedefinieerde meet- en rotatieas. Een centraal rotatiepunt zorgt voor een spelingvrije, slijtagevrije en gesynchroniseerde beweging, maximale nauwkeurigheid en dynamiek tijdens het gebruik.
Stabiele spiegelpositionering en optimale reflectie-eigenschappen
Snelsturende spiegels worden onder andere gebruikt voor optische communicatie en moeten daarom een stabiele gegevensoverdracht met een hoge signaalkwaliteit realiseren. Om het transmissievermogen te maximaliseren, maken de FSM3000-modellen gebruik van uiterst vlakke spiegels met uitstekende reflectie-eigenschappen (diëlektricum > 99,3% bij 1550 nm). Tegelijkertijd zorgt het systeemontwerp in combinatie met de robuuste sensortechnologie voor een stabiele spiegelpositionering die eenvoudig kan worden aangepast, zonder dat de omgeving hier invloed op heeft.
Klein, lichtgewicht en robuust

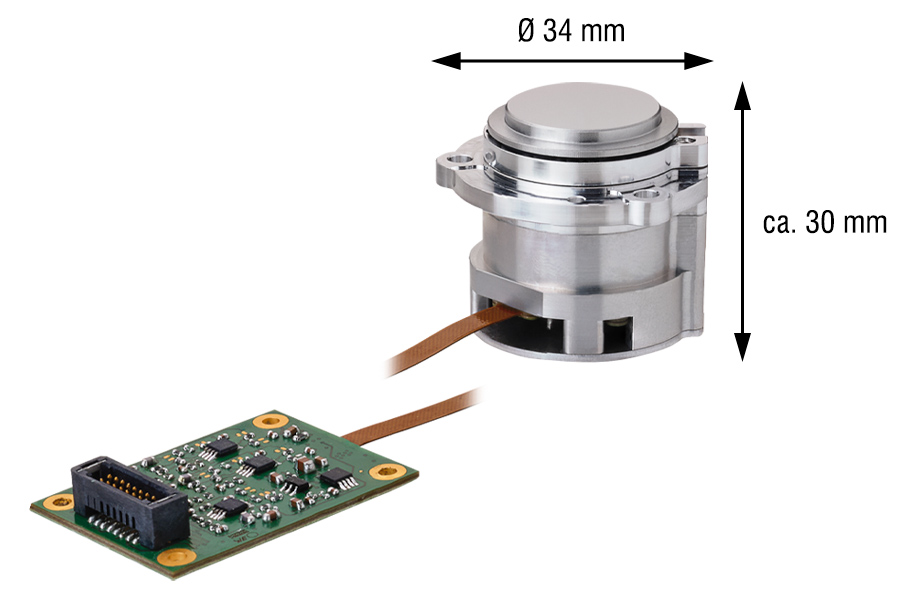

Vanwege het perfecte samenspel van materialen, technologieconcept en sensortechniek zijn alle componenten van de FSM3000 extreem robuust. De snel kantelbare spiegelsystemen beschikken bovendien over een zeer compact formaat en wegen slechts 55 gram. Dit maakt ze niet alleen eenvoudig te integreren, maar ook extreem duurzaam. Ze zijn bijvoorbeeld bestand tegen de zware schokken en trillingen tijdens een raketlancering voor satellieten en zijn ze zeer nauwkeurig en betrouwbaar in een baan om de aarde.
Intelligent systeemontwerp – eenvoudig te integreren

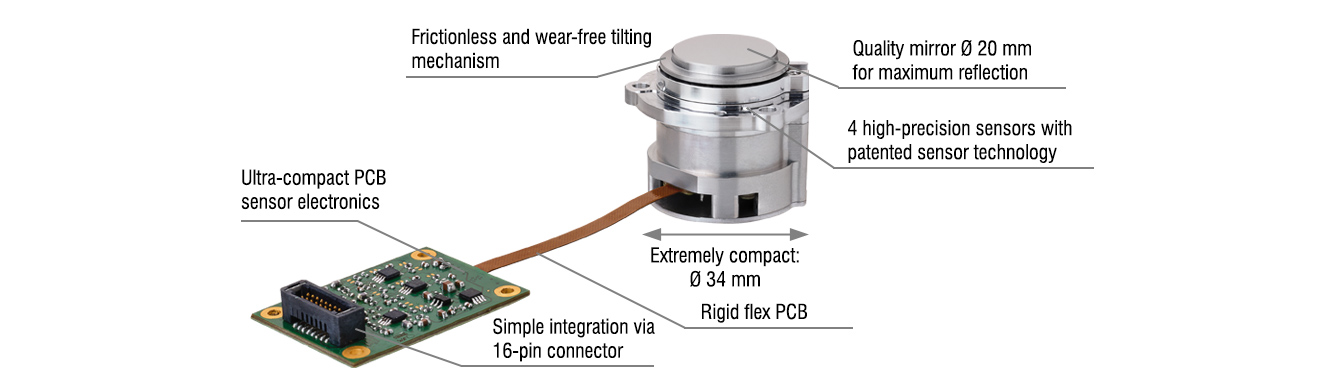

De kantelbare spiegels van de FSM3000 zijn snel en eenvoudig te integreren, zowel mechanisch als elektrisch. Naast het kleine formaat en het lage gewicht vereenvoudigen de geïntegreerde kabel van de sensorelektronica de mechanische installatie met een 16-pins connector en de bevestigingsgaten aan de zijkant. De sensor vereist slechts 5 V aan elektriciteit en het actuatorsysteem heeft slechts 113 mW vermogen nodig (maximaal, nominale afbuiging van 1,5°).
Breed prestatiespectrum – van catalogus tot en met OEM
Met de FSM3000-serie biedt Micro-Epsilon een brede reeks standaardspiegels (COTS), klantspecifieke aanpassingen (MOTS) en ontwikkelingen voor seriematige OEM-toepassingen. Dankzij state-of-the-art technologieën en efficiënte processen zijn er ook voor de meest veeleisende productie-eisen economische totaaloplossingen mogelijk.
Spiegelkanteling met ultraprecieze sensoren van Micro-Epsilon

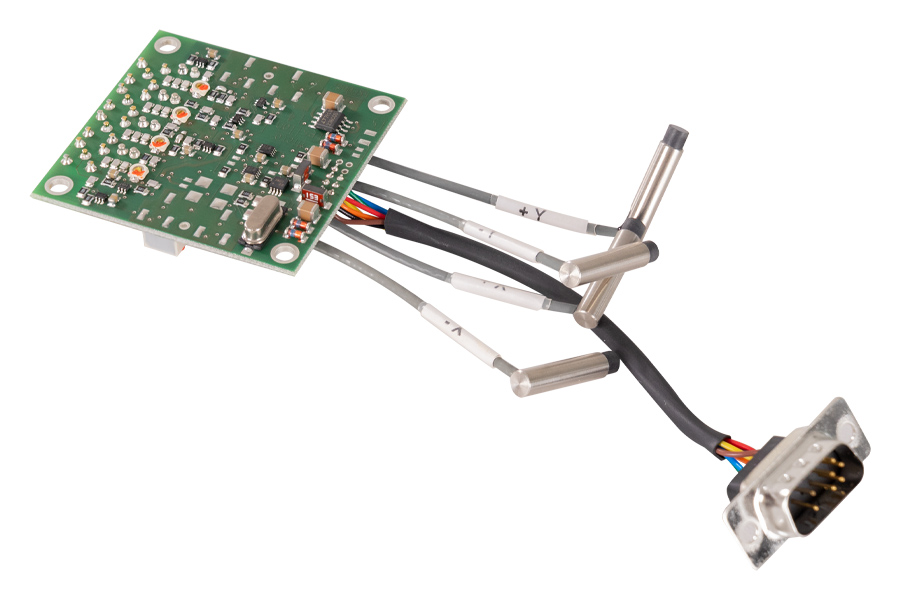

Naast kant-en-klare snelsturende spiegels biedt Micro-Epsilon ook speciale wervelstroomsystemen voor ultraprecieze spiegelkantelingsmetingen. Voor deze toepassing bouwen en leveren wij al jarenlang 4-kanaalssystemen voor directe systeemintegratie of integratie in snelsturende spiegels aan onze klanten.
Deze systemen zijn bijzonder geschikt voor het aansturen van grotere spiegels of wanneer er speciale eisen aan de spiegelpositionering worden gesteld.
