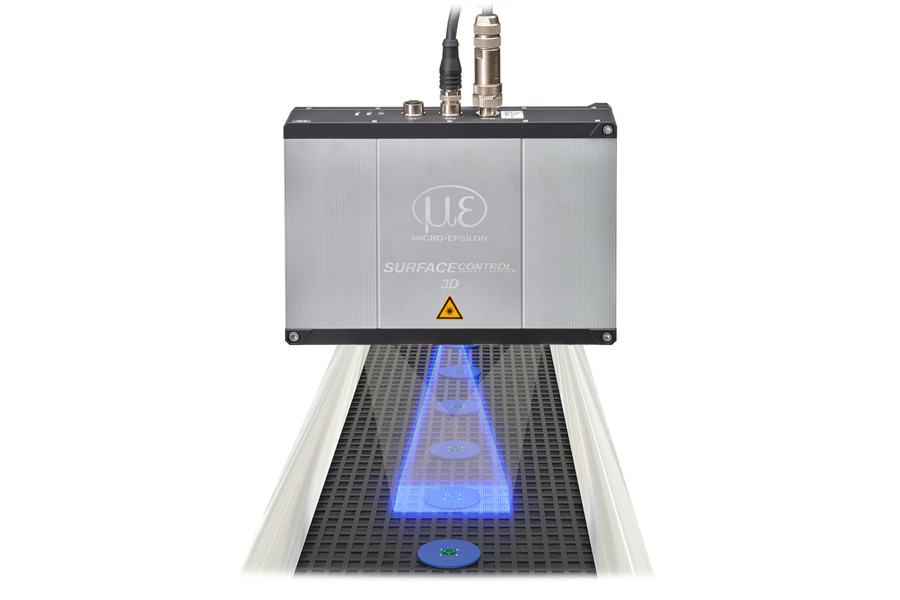

De nieuwe generatie zeer nauwkeurige inline 3D-metingen
De zeer nauwkeurige surfaceCONTROL 3D 3500-snapshot-sensor wordt gebruikt voor de geautomatiseerde optische inspectie van geometrie, vorm en oppervlakken op diffuus reflecterende oppervlakken. De surfaceCONTROL 3D 3500 onderscheidt zich door zijn compacte ontwerp en hoge meetnauwkeurigheid in combinatie met een hoge gegevensverwerkingssnelheid. Met een z-as-herhaalbaarheid tot 0,25 µm zet de sensor nieuwe standaards voor zeer nauwkeurige inline 3D-metingen. Dit maakt betrouwbare detectie van zelfs de kleinste afwijkingen in vlakheid en hoogte mogelijk. Twee modellen dekken verschillende meetvelden.
Kenmerken
- Micrometernauwkeurige snapshots met grote meetvelden
- Snelle 3D-meting vanaf 0,2 s
- Hoogste nauwkeurigheid tot 0,25 μm
- Digitale interfaces (geïntegreerd): GigE Vision / GenICam
- Slank en compact sensorontwerp
- Tot 2,2 miljoen 3D-punten/seconde
- Digitale interfaces (via 2D/3D-gateway): PROFINET / EtherCAT / EtherNet/IP*
- Digitale in-/uitgangen: 4 digitale I/O's met parametreernbare functies (voor externe trigger, sensoraansturing, uitvoer van sensortoestanden)
De nieuwe generatie 3D-metingen

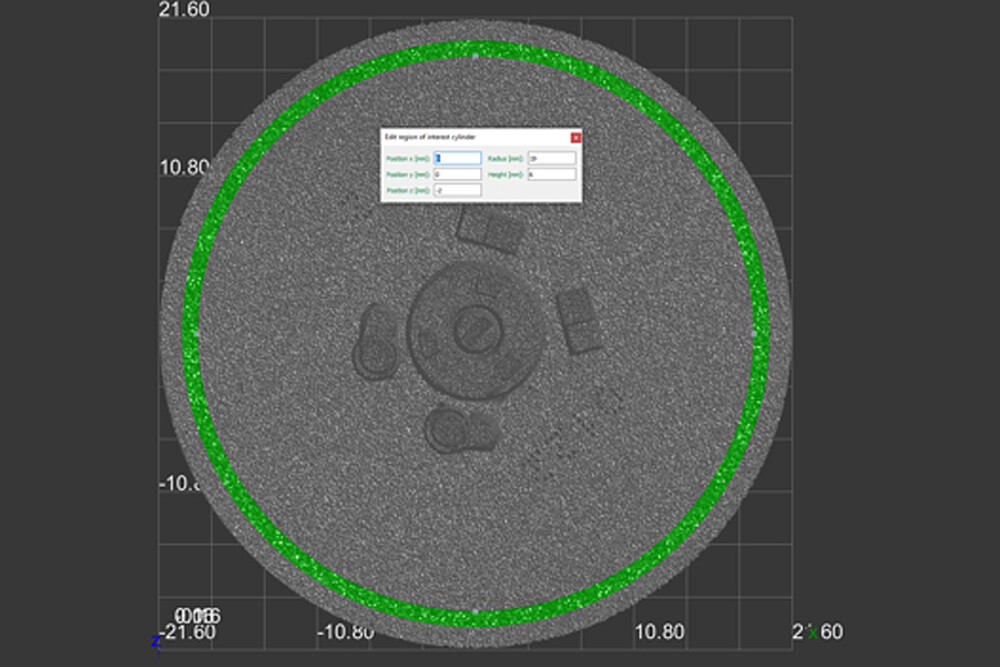

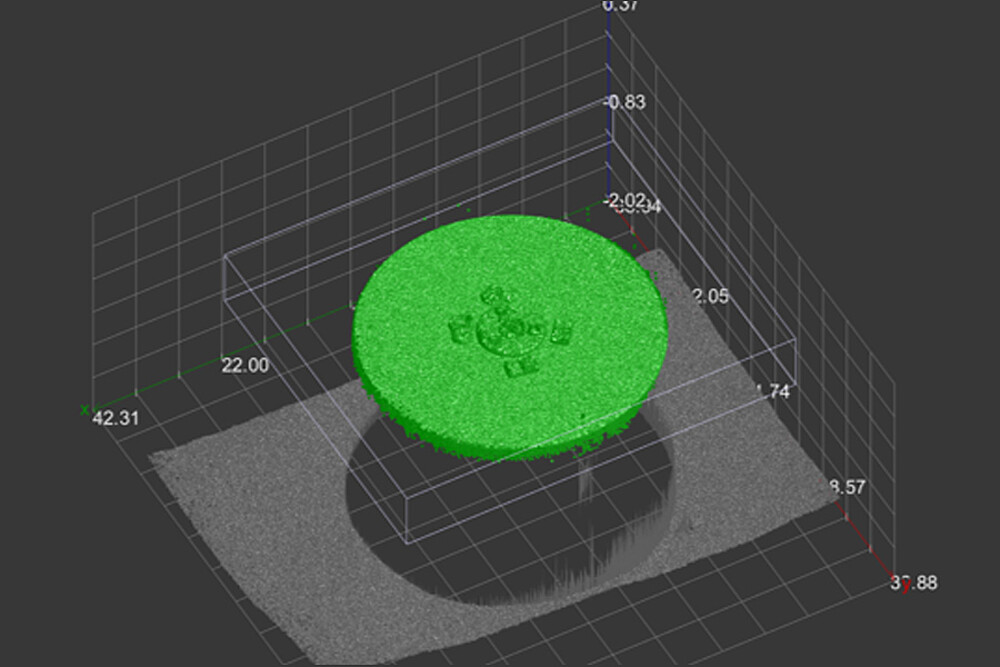

Naast de snelle gegevensuitvoer via Gigabit Ethernet biedt de sensor een extra digitale I/O-interface. De 2D/3D-gateway II ondersteunt EtherNet/IP-, PROFINET- en EtherCAT-verbindingen. Krachtige softwaretools maken nauwkeurige 3D-metingen en oppervlakte-inspecties mogelijk. GigE Vision-compatibiliteit maakt tevens eenvoudige integratie met beeldverwerkingssoftware van derden mogelijk. De uitgebreide SDK voor software-integratie van klanten maakt het softwarepakket compleet.
Toepassingsvoorbeelden:
- 3D-geometrie-inspectie en vormdetectie
- Inspectie van vorm, positie en oppervlak
- Defectdetectie
- 3D-tekstherkenning en detectie van de fijnste structuren
- Inspectie van elektronische componenten
Voor 3D-metingen met maximale nauwkeurigheid - de surfaceCONTROL 3500-30

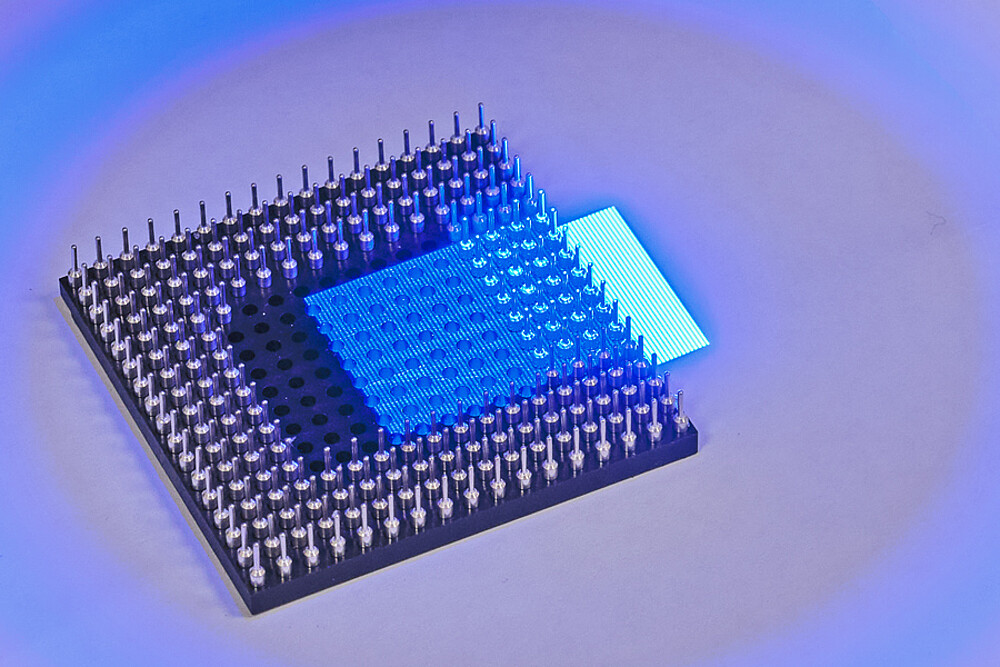

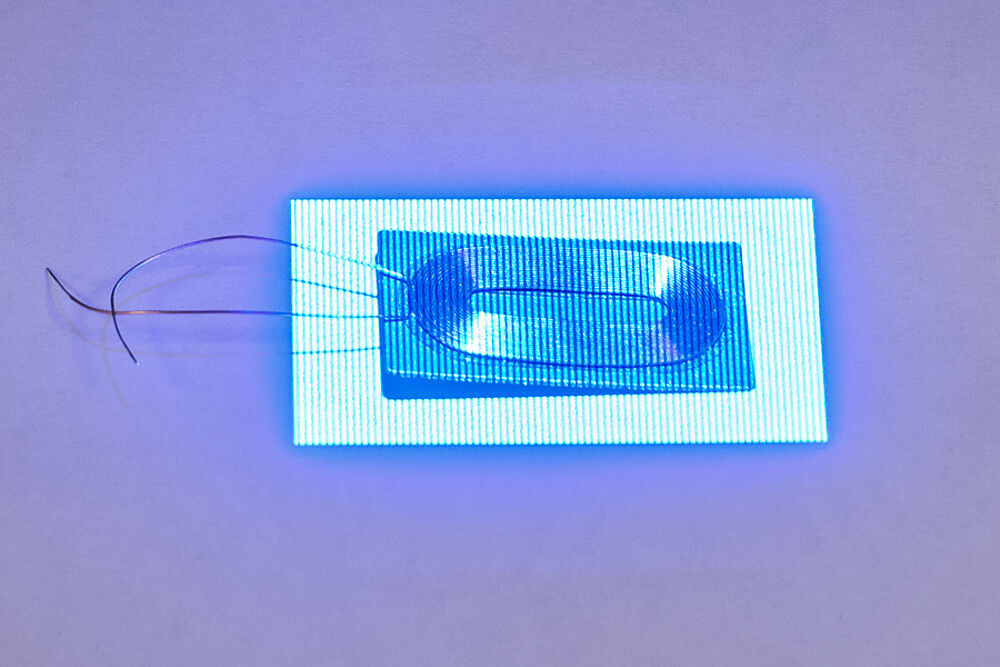

Met het kleine meetoppervlak van 30 x 18,5 mm detecteert de surfaceCONTROL 35x0-30 de fijnste geometrieën en oppervlaktestructuren met ultieme nauwkeurigheid en betrouwbaarheid. De hoge z-asresolutie en de nauwkeurige herhaalbaarheid maken de 3D-sensor de meest nauwkeurige op de markt voor 3D-snapshot-sensoren. Bovendien worden de meetobjecten gedetecteerd op een werkafstand van 130 mm. De hoge XY-resolutie vanaf 8 µm maakt een nog nauwkeurigere detectie van de fijnste details mogelijk.

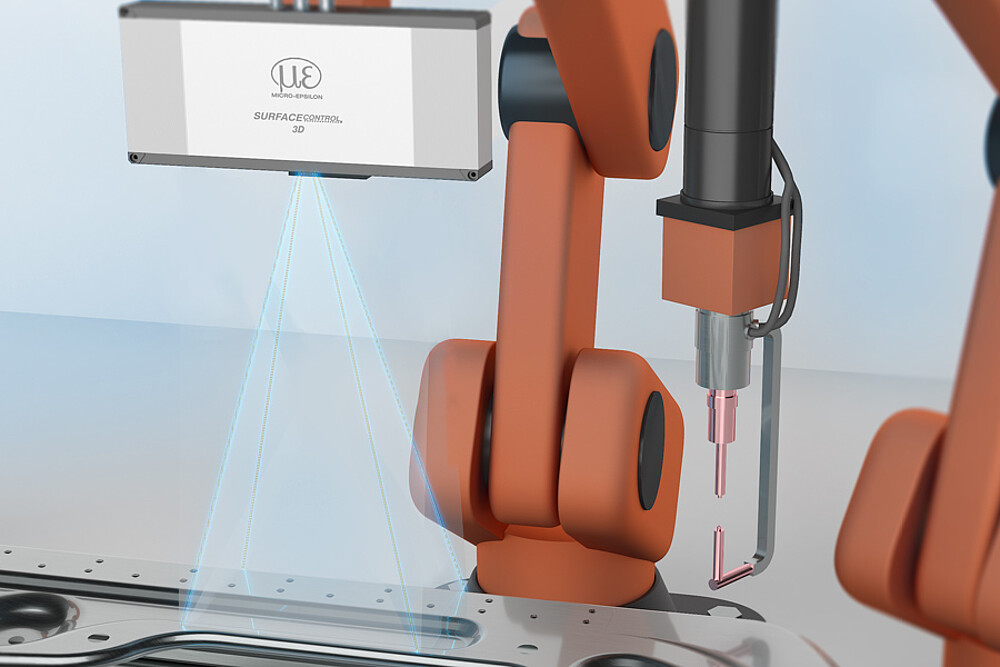

Groot meetbereik en uitstekende nauwkeurigheid - surfaceCONTROL 3500-240

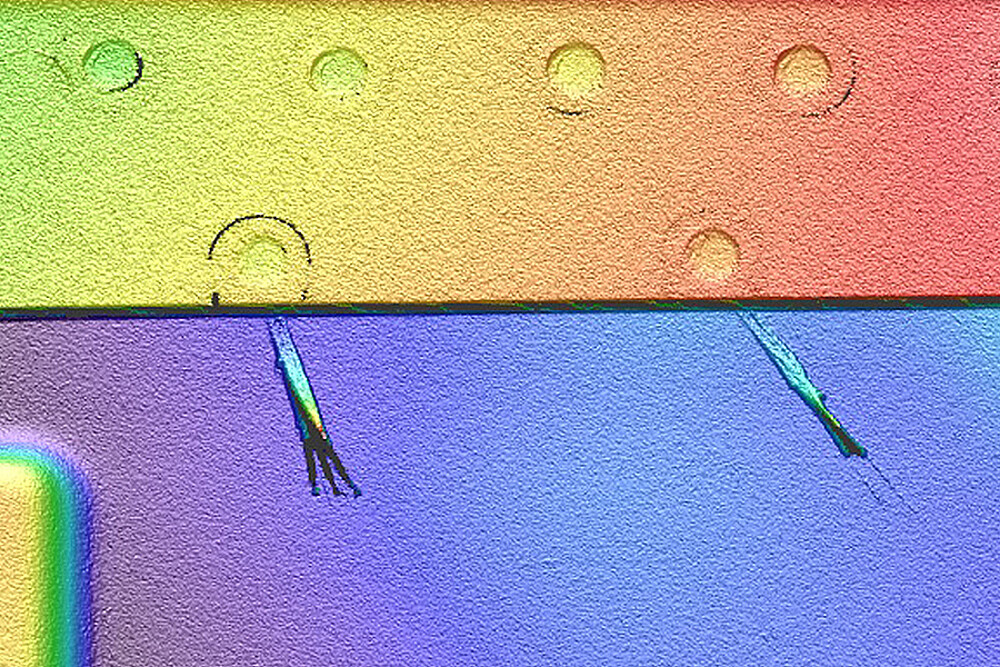

Met een meetoppervlak tot 245 x 180 mm registreert de surfaceCONTROL 35x0-240 structuren en details op grotere objecten met hoge nauwkeurigheid. Dankzij hun hoge z-as meetbereik van 240 mm zijn de sensoren ideaal voor toepassingen met grote meetvolumes. De extreem hoge z-as resolutie in combinatie met het grote meetoppervlak maakt maximale nauwkeurigheid mogelijk bij een brede reeks toepassingen, bijvoorbeeld bij het testen van bipolaire platen voor brandstofcellen of in robotica-toepassingen.

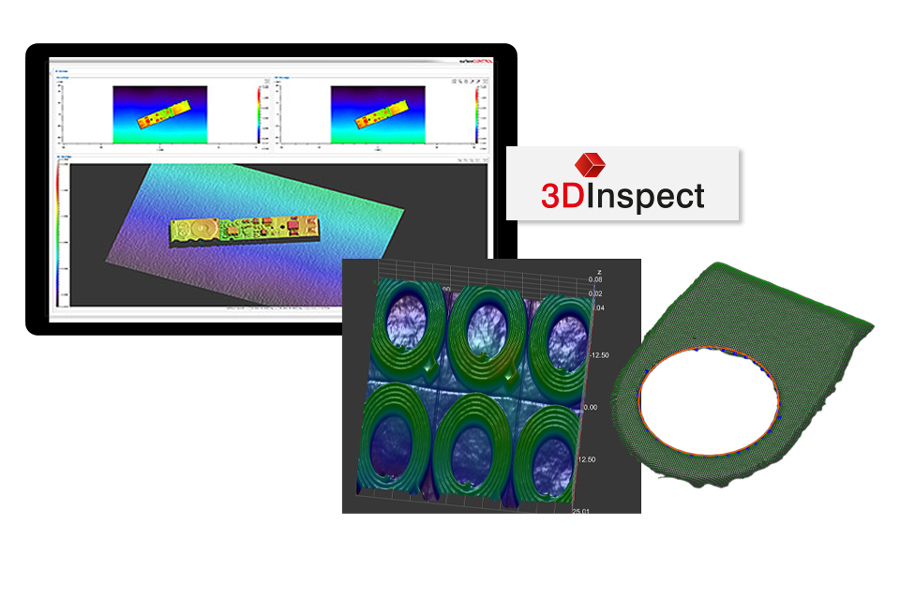

3DInspect-software voor 3D-meettaken en inspectie
De 3DInspect-software is een krachtige tool voor de instelling van sensorparameters en industriële meettaken. Deze software verzendt de meetgegevens van de sensor via Ethernet en levert de gegevens in driedimensionale vorm. Deze 3D-gegevens worden verder verwerkt, geëvalueerd en beoordeeld met 3DInspect-meetprogramma's op de pc en, indien nodig, geregistreerd en via Ethernet naar een besturingseenheid verzonden. Indien gewenst kunnen deze 3D-gegevens met de software worden opgeslagen. Bovendien zijn instelling en configuratie van de sensor via de software mogelijk. Voor verbinding met een automatiseringsinterface is de functionele uitbreiding 3DInspect Automation beschikbaar met behulp van de SC3510-sensoren, die eveneens uitgebreide datalogging omvat.
