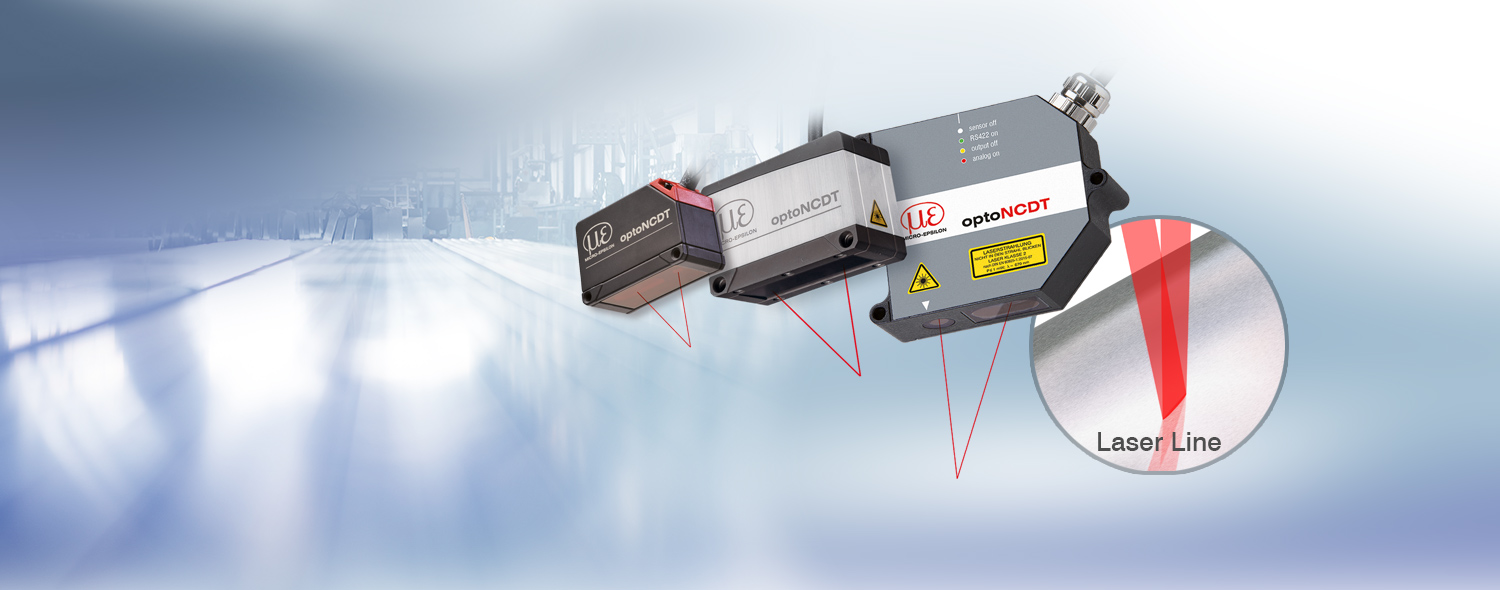

Lasersensoren voor metalen en ruwe oppervlakken

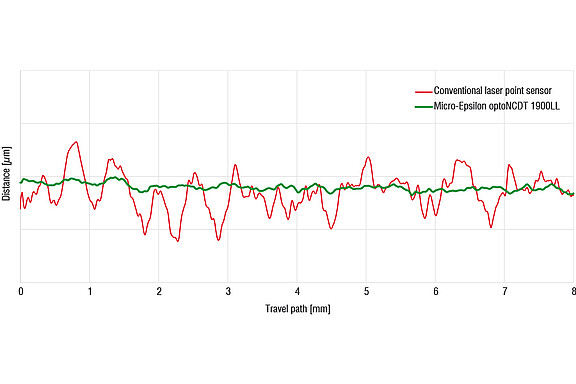

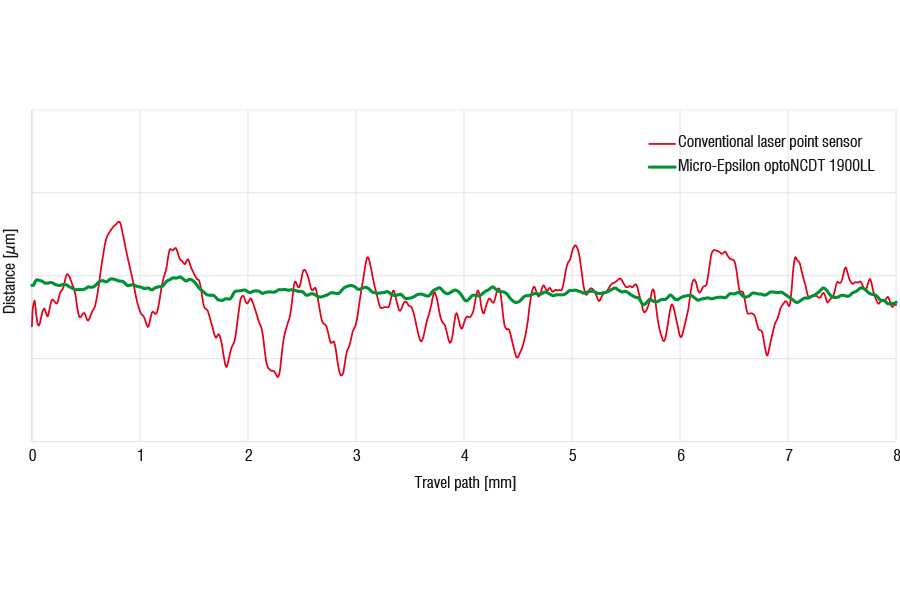

De optoNCDT LL-lasersensoren produceren een ovale lichtvlek van slechts enkele millimeters breed, die doet denken aan een korte "laserlijn" (LL). Deze ovale lichtvlek compenseert inhomogene oppervlaktestructuren en het zogenoemde "spikkeleffect" dat met name bij metalen oppervlakken optreedt. In combinatie met speciale software-algoritmen worden storingen veroorzaakt door oppervlakteruwheid, defecten, deuken of gaten uitgefilterd. Dit zorgt voor stabiele en nauwkeurige meetresultaten.
Betrouwbare metingen op gestructureerde en metalen oppervlakken
De optoNCDT LL-lasersensoren zijn verkrijgbaar in verschillende series met verschillende meetbereiken, meetsnelheden en nauwkeurigheden. Ze worden gebruikt voor nauwkeurige afstandsmetingen op gestructureerde oppervlakken, d.w.z. wanneer de afstand tot het oppervlak en niet de structuur zelf moet worden gemeten. Voor fijne details en oppervlaktestructuren zijn de optoNCDT-sensoren met een puntvormige laser en de Blue Laser-sensoren de beste keuze.
Interface en signaalverwerkingseenheden

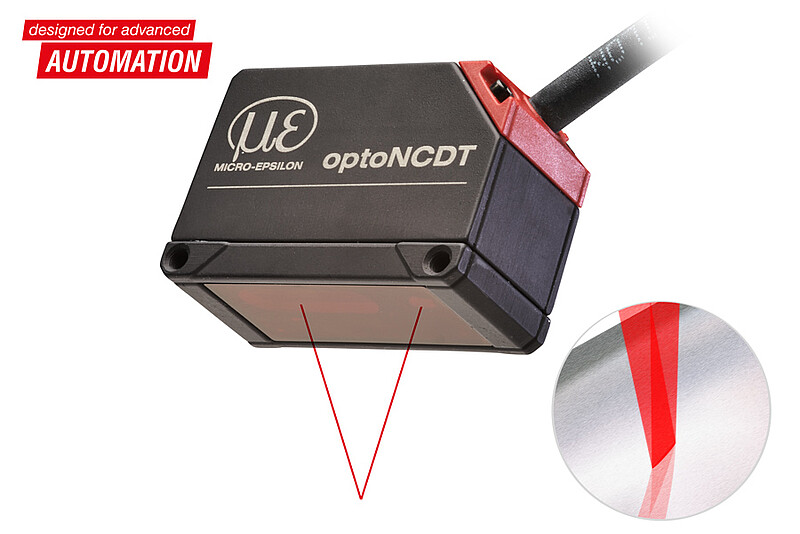

De compacte optoNCDT 1420 LL lasersensoren zijn ontworpen voor metingen op glanzende metaalachtige en ruwe oppervlakken. De ovale lichtvlek, die lijkt op een korte laserlijn, kan oneffenheden zoals textuur en ruwheid beter compenseren. Speciale software-algoritmen filteren interferentie veroorzaakt door oppervlakteruwheid, defecten, deuken of de kleinste gaatjes.
- Lasersensor met speciale lens met ovale lichtvlek (korte laserlijn)
- Nauwkeurige meting op metalen en gestructureerde oppervlakken
- Actieve oppervlaktecompensatie voor veranderende oppervlakken (ASC)
- Geïntegreerde controller
- Meetbereik (mm): 10 | 25 | 50
- Lineariteit vanaf 8 µm
- Instelbare meetfrequentie tot 8 kHz
- Digitale interface (geïntegreerd): RS422 (16 bit)
- Digitale interfaces (optionele aansluiting via interfacemodule): PROFINET, EtherNet/IP, EtherCAT
- Schaalbare analoge uitgang
- Robuuste aluminiumbehuizing met IP67
optoNCDT 1900 LL lasersensoren zijn ontworpen voor het meten van glanzende metalalachtige en ruwe oppervlakken. Hun kleine laserlijn maakt nauwkeurige meetresultaten mogelijk bij glanzende metaalachtige oppervlakken en gestructureerde objecten. Door hun extreem compacte formaat kunnen de sensoren ook in beperkte installatieruimtes worden geïntegreerd.
- Lasersensor met speciale lens en ovale lichtvlek (kleine laserlijn)
- Ideaal voor statische en dynamische afstandsmetingen op metalen, gestructureerde oppervlakken en het meten van objecten waarbij de laserstraal penetreert
- Compact sensorontwerp met geïntegreerde controller
- Hoge bestendigheid tegen omgevingslicht
- Meetbereiken (mm): 2 | 6 | 10 | 25 | 50
- Lineariteit vanaf 1 µm
- Herhaalbaarheid 0,1 µm
- Instelbare meetfrequentie tot 10 kHz
- Interfaces: analoge uitgang, RS422, PROFINET, Ethernet/IP, EtherCAT
- Geavanceerde oppervlaktecompensatie voor oppervlakken met veranderende reflecties
- Data sheet optoNCDT 1900LL (pdf, 1.56 MB)
- Data sheet optoNCDT 1900LL with Industrial Ethernet interface (pdf, 2.78 MB)
- Setup Guide optoNCDT 1900 / 1900LL (pdf, 2.27 MB)
- Setup Guide optoNCDT 1900-Industrial Ethernet (pdf, 1.36 MB)
- Operating Instructions optoNCDT 1900 (pdf, 8.42 MB)
- Operating Instructions optoNCDT 1900-EtherCAT (pdf, 5.22 MB)
- Operating Instructions optoNCDT 1900 EtherNet/IP (pdf, 5.38 MB)
- Operating Instructions optoNCDT 1900 PROFINET (pdf, 5.89 MB)
- Setup Guide Protective Film optoNCDT 1900 (pdf, 662.70 KB)
- CAD file 3D-model optoNCDT ILD1900 (zip, 18.50 MB)
- Electronic Data Sheet file optoNCDT 1900 (zip, 4.98 KB)
- Firmware update ILD1900 V18.0 (U_18.0-97) (zip, 2.32 MB)
- Firmware update for ILD1900-EtherCAT V1 (U-ECAT_20.02-107) (zip, 2.99 MB)
- ESI Device Description for ILD1900-EtherCAT (zip, 7.70 KB)
- Firmware update for ILD1900-EtherNet/IP V1 (U-ENIP_20.2-107) (zip, 2.96 MB)
- ESD Device Description for ILD1900-EtherNet/IP (zip, 5.05 KB)
- sensorTOOL V2.2.0 (exe, 18.11 MB)
- MEDAQLib V5.5.0 (zip, 23.09 MB)

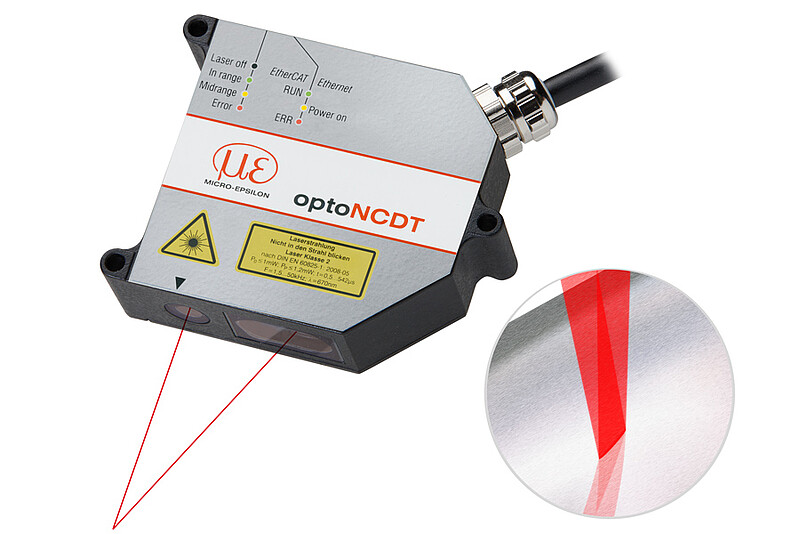

In plaats van een standaard laserpunt projecteren de optoNCDT 2300LL-lasersensoren een zeer kleine laserlijn op het doeloppervlak. Deze laserlijn maakt de optoNCDT 2300LL bij uitstek geschikt voor nauwkeurige verplaatsings- en afstandsmetingen op zowel glanzende, poreuze als ruwe oppervlakken. De hoge meetfrequentie tot 49 kHz maakt betrouwbare metingen mogelijk in zeer snelle processen. De parametrering van de lasersensor vindt plaats via een webinterface die via een Ethernet-interface wordt aangestuurd. Deze webinterface biedt vele functies voor de evaluatie en verwerking van meetwaarden en signalen.
- Lasersensor met speciale lens en ovale lichtvlek (kleine laserlijn)
- Ideaal voor statische en dynamische afstandsmetingen op metalen, gestructureerde oppervlakken en het meten van objecten waarbij de laserstraal penetreert
- Geïntegreerde controller
- Meetbereiken (mm): 2 | 10 | 20 | 50
- Lineariteit vanaf 0,6 µm
- Resolutie max. 0,03 µm
- Instelbare meetfrequentie tot 49,140 kHz
- Geavanceerde Real-Time-Surface-Compensation (A-RTSC)
- Interfaces: Ethernet, EtherCAT, RS422, Profinet, EtherNet/IP, analoge uitgang (via C-Box)
