Slimme lasertriangulatie-verplaatsingssensor
Slimme sensoren voor snelle en nauwkeurige metingen

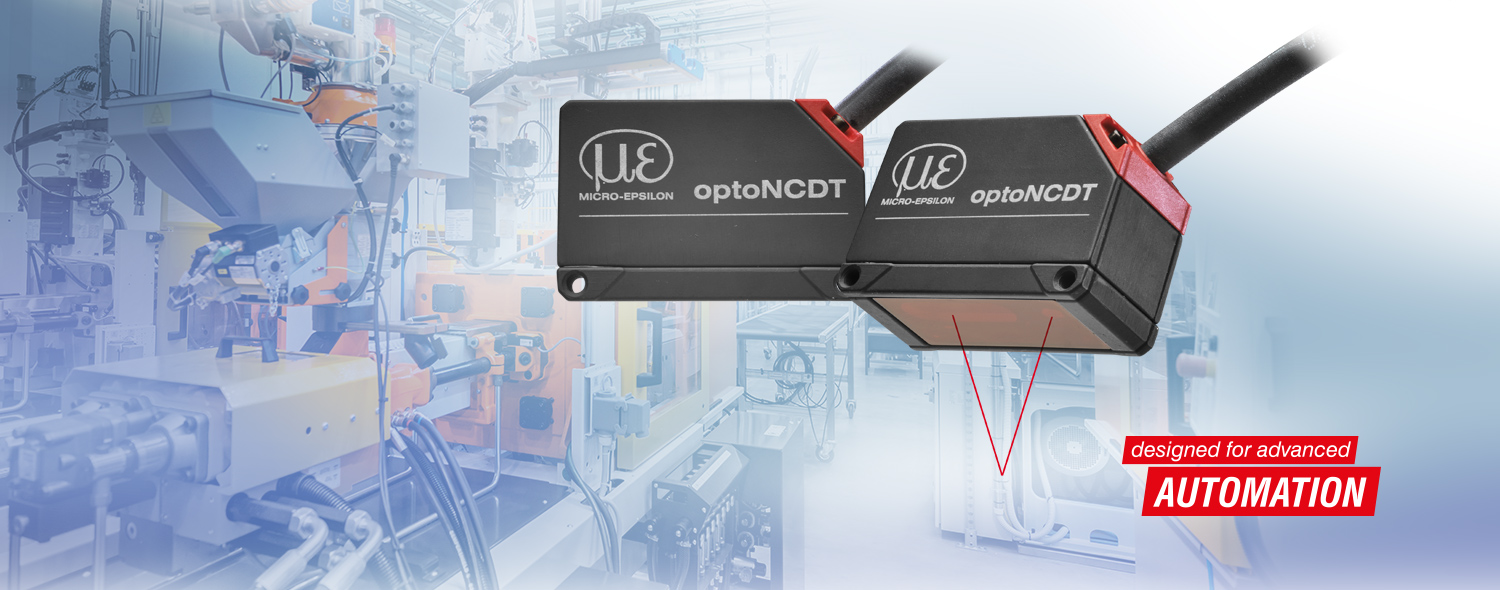

De optoNCDT1420 biedt een unieke combinatie van snelheid, afmetingen, prestaties en veelzijdige toepassingsmogelijkheden voor verplaatsings-, afstands- en positiemetingen. De compacte triangulatiesensor bereikt een hoge meetnauwkeurigheid en meetsnelheden tot 8 kHz. Het selecteerbare connectortype, kabel of pigtail, in combinatie met het compacte formaat, beperkt de installatie van de sensor tot een minimum. Net als alle triangulatiesensoren van Micro-Epsilon beschikt de optoNCDT 1420 over een intelligente oppervlakteregeling. De Active Surface Compensation (ASC, actieve oppervlaktecompensatie) zorgt voor stabiele meetresultaten, ongeacht veranderende oppervlaktekleuren of helderheid. Het hoogwaardige optische systeem genereert een kleine lichtvlek, waardoor zelfs de kleinste componenten betrouwbaar kunnen worden gedetecteerd.
Kenmerken
- Meetbereiken (mm) 10 | 25 | 50 | 100 | 200 | 500
- Lineariteit vanaf 8 µm
- Herhaalbaarheid vanaf 0,5 µm
- Meetfrequentie 8 kHz
- Compacte sensor met geïntegreerde elektronica
- 0,3 m pigtail-kabel met M12-connector of 3 m geïntegreerde sensorkabel met open uiteinden
- Schaalbare analoge uitgang
- Triggeringang
- Interfaces: RS422, PROFINET, EtherNet/IP, EtherCAT
- Voorgedefinieerde en individuele voorinstellingen in de webinterface
- Beschikbaar met laserklasse 1
- Robuuste aluminiumbehuizing met IP67

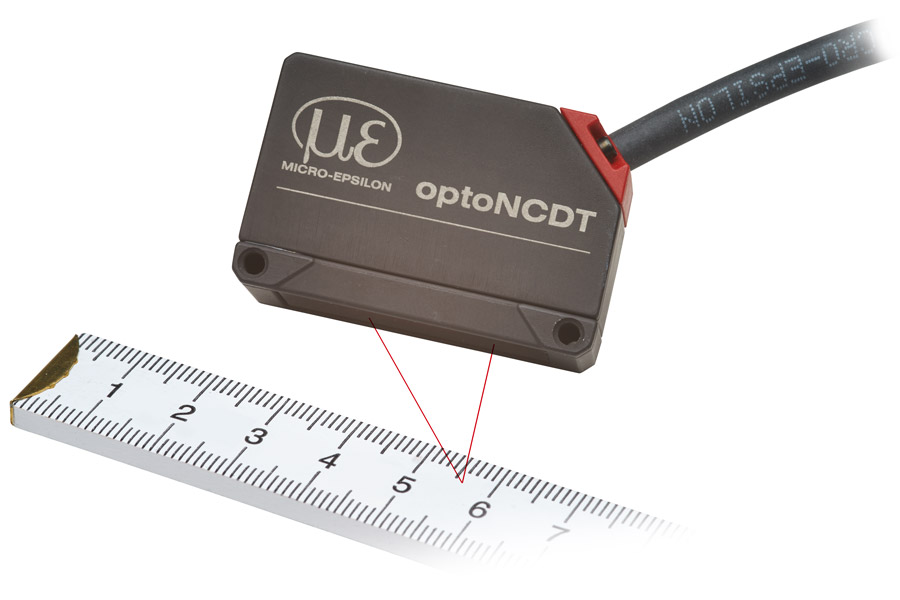

Hoogste nauwkeurigheid in een minimale ruimte
De compacte afmetingen gecombineerd met een laag gewicht zorgen voor nieuwe toepassingsgebieden. Naast analoge spannings- en stroomuitgangen en een digitale RS422-interface is de integratie van de sensor in installatie- of machinebesturingssystemen mogelijk. Vanwege de selecteerbare instel- en evaluatiemogelijkheden voldoet de optoNCDT 1420 aan de eisen voor gebruik in grote volumes en OEM-toepassingen.

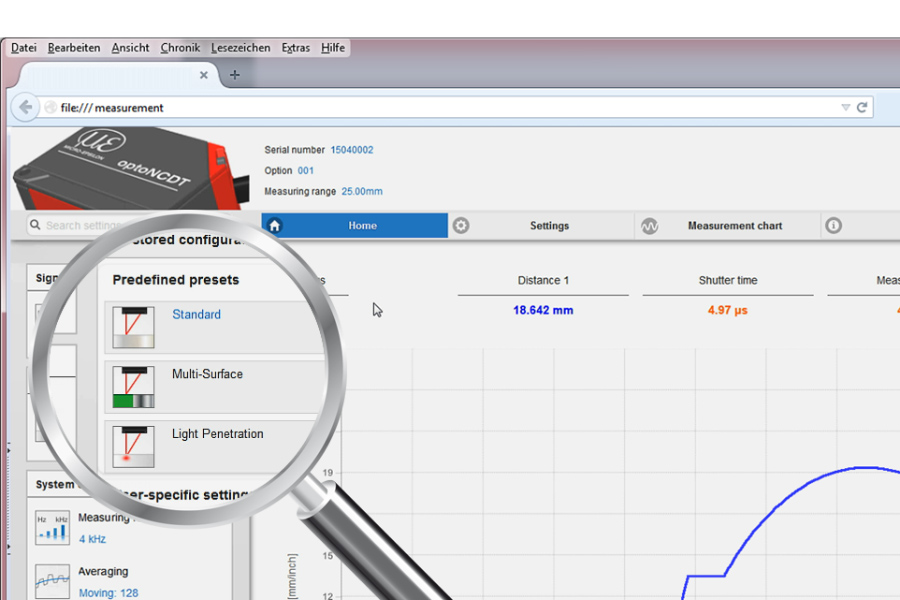

Uniek gebruiksgemak
Alle optoNCDT 1420-modellen worden via een intuïtieve webinterface bediend. Voorinstellingen en een kwaliteitsschuifregelaar voor de selectie van de meettaak maken het instellen van de sensorparameters mogelijk. Tot acht gebruikerspecifieke sensorinstellingen kunnen worden opgeslagen en geëxporteerd in het instellingenbeheer. Instellingen kunnen snel en eenvoudig worden opgeslagen, geladen en overgedragen naar andere sensoren. De videosignaalweergave, de signaalpiekselectie en een vrij instelbare signaalmiddeling maken het mogelijk om de meettaken verder te optimaliseren. De ROI-functie (Regio of Interest) maakt het bijvoorbeeld mogelijk om storende signalen op de achtergrond uit te filteren. De multifunctionele knop maakt een snelle inbedrijfstelling van de sensor mogelijk.

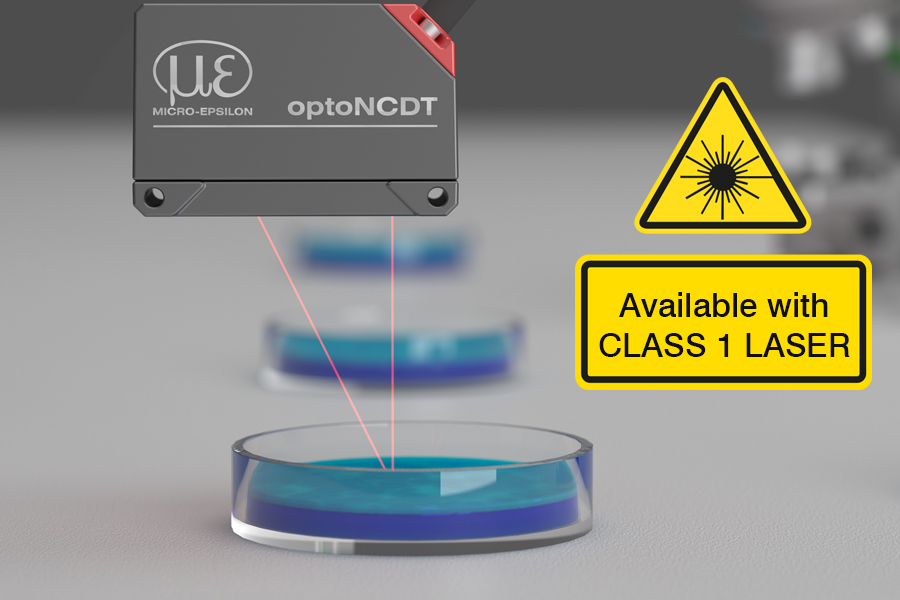

Ook verkrijgbaar met laserklasse 1
De optoNCDT 1420 CL1-serie is ontworpen voor meettaken met verhoogde veiligheidseisen. Deze sensoren zijn geclassificeerd volgens laserklasse 1. Bij deze laserklasse bedraagt het uitgestraalde vermogen maximaal 390 µW. Dure beschermingsmaatregelen die gepaard gaan met sensoren van laserklasse 2 zijn daarom niet meer nodig. De optoNCDT 1420 CL1-modellen worden gebruikt voor meettaken waarbij mensen dicht bij de sensor werken en voor afstandsmetingen op gevoelige oppervlakken.
