Laserverplaatsingssensoren voor geavanceerde automatisering

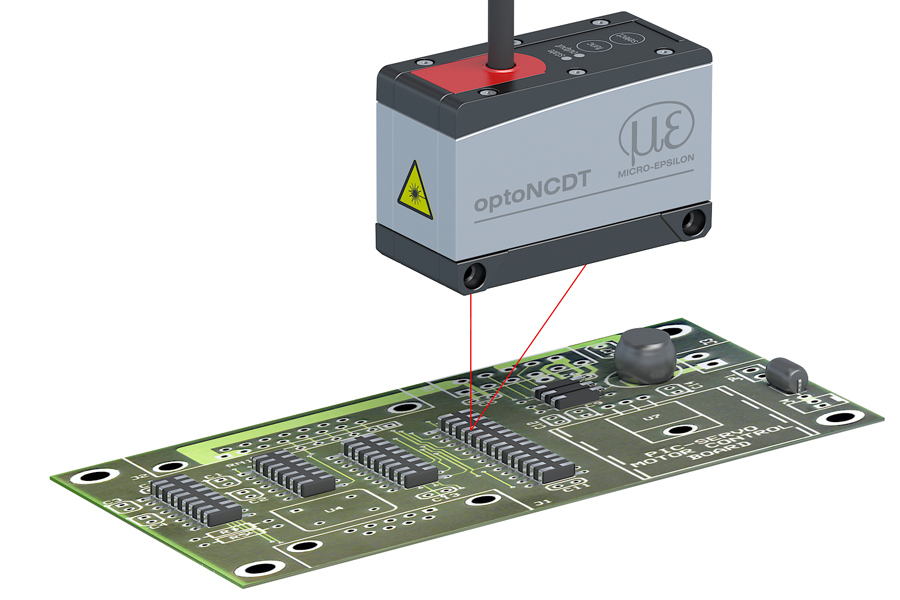

De optoNCDT 1900 biedt een unieke combinatie van snelheid, afmetingen, prestaties en veelzijdige toepassingsmogelijkheden voor verplaatsings-, afstands- en positiemetingen. Deze compacte triangulatiesensor bereikt een hoge meetnauwkeurigheid en meetsnelheden tot 10 kHz. Het hoogwaardige optische systeem genereert een kleine lichtvlek, waardoor zelfs de fijnste details en structuren betrouwbaar kunnen worden gedetecteerd.
Kenmerken
- Meetbereiken (mm): 2 | 6 | 10 | 25 | 50 | 100 | 200 | 500
- Lineariteit vanaf 1 µm
- Instelbare meetfrequentie tot 10 kHz
- Analoge en digitale uitgangen
- Compact formaat met geïntegreerde elektronica
- Geavanceerde oppervlaktecompensatie voor snelle aanpassing aan veranderende oppervlakken
- Voorgedefinieerde en individuele voorinstellingen in de webinterface
- Geïntegreerde EtherCAT-, EtherNet/IP- en PROFINET-interface
- Gecertificeerd volgens UL 61010-1
Lasersensoren voor industriële serietoepassingen
De optoNCDT 1900 wordt gebruikt voor dynamische verplaatsings-, afstands- en positiemetingen en overtuigt door zijn snelheid, ontwerp en nauwkeurigheid. De geïntegreerde, krachtige controller maakt een snelle en zeer nauwkeurige verwerking en uitvoer van meetwaarden mogelijk.
De innovatieve optoNCDT 1900 lasertriangulatiesensor wordt gebruikt wanneer maximale nauwkeurigheid wordt gecombineerd met de nieuwste technologie, bijvoorbeeld in geavanceerde automatisering, de auto-industrie, 3D-printing en coördinatenmeetmachines.
Individuele configuratie van serietoepassingen
Voor dergelijke serietoepassingen configureren wij onze sensoren naar individuele wensen. Alternatieve kabellengtes, connectortypen en firmware-opties zijn mogelijk. Neem gerust contact met ons op, wij adviseren u graag!

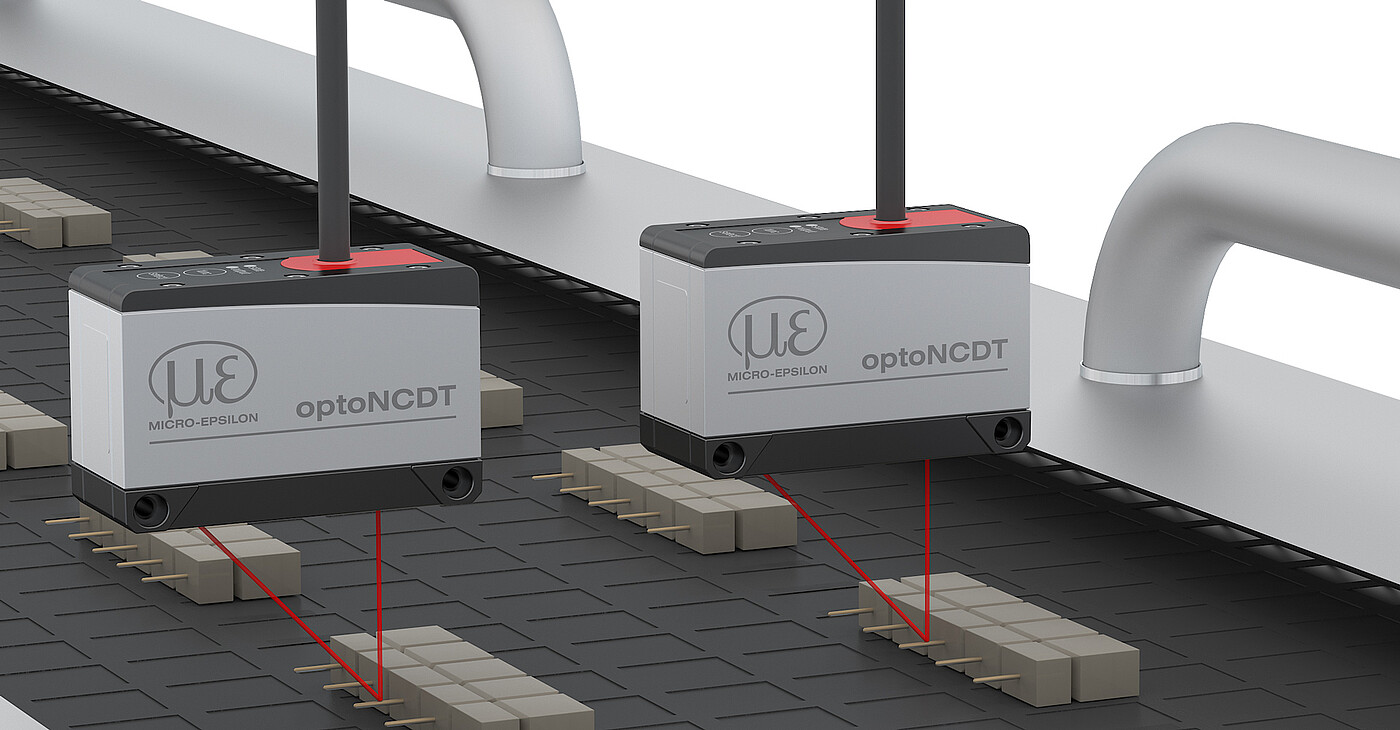

Nu met geïntegreerde Industrieel Ethernet-interface
De nieuwste optoNCDT 1900 lasertriangulatiesensoren zijn ook verkrijgbaar met een geïntegreerde Industrieel Ethernet-interface. Afhankelijk van het model kunt u de volledige sensorprestaties rechtstreeks in uw PLC integreren via EtherCAT, EtherNet/IP of PROFINET zonder extra interfacemodule. U profiteert van realtime gegevens zonder vertraging en een kortere installatie- en bedradingsinspanningen. De sensorparameters kunnen direct via Industrieel Ethernet of via de webinterface worden ingesteld. Voor snelle metingen biedt de sensor een oversampling-functie, waarmee meetgegevens vier keer sneller kunnen worden gedetecteerd of verzonden dan de opvraagcyclus van de PLC.

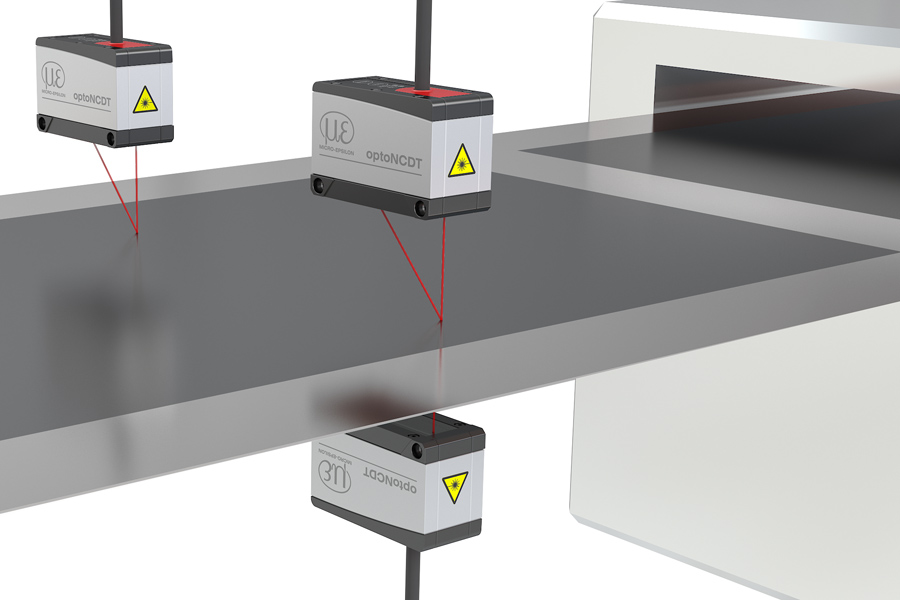

Geoptimaliseerd voor diktemetingen van elektrodecoating
De optoNCDT 1900 lasersensoren zijn nu ook verkrijgbaar met een meetbereik van 6 mm. Het laserlijnontwerp maakt deze sensor ideaal voor inline diktemetingen in de productie van batterijcellen. De elektrodecoating is een gedroogde pasta (de zogenoemde slurry) die aan beide zijden van een aluminiumfolie (voor de kathode) of een koperfolie (voor de anode) wordt aangebracht. Door vervolgens te drogen en te kalanderen ontstaat er een gedeeltelijk zeer poreus oppervlak. De kleine laserlijn, speciaal ontworpen voor metingen op ruwe oppervlakken, is ideaal voor deze toepassing omdat hij onregelmatigheden in het oppervlak compenseert. De diktewaarden van de op deze manier verkregen gecoate folie worden gebruikt voor kwaliteitsborging.
Zowel de hoge nauwkeurigheid als het zeer compacte formaat maken de optoNCDT 1900 ideaal voor dit soort meettaken.

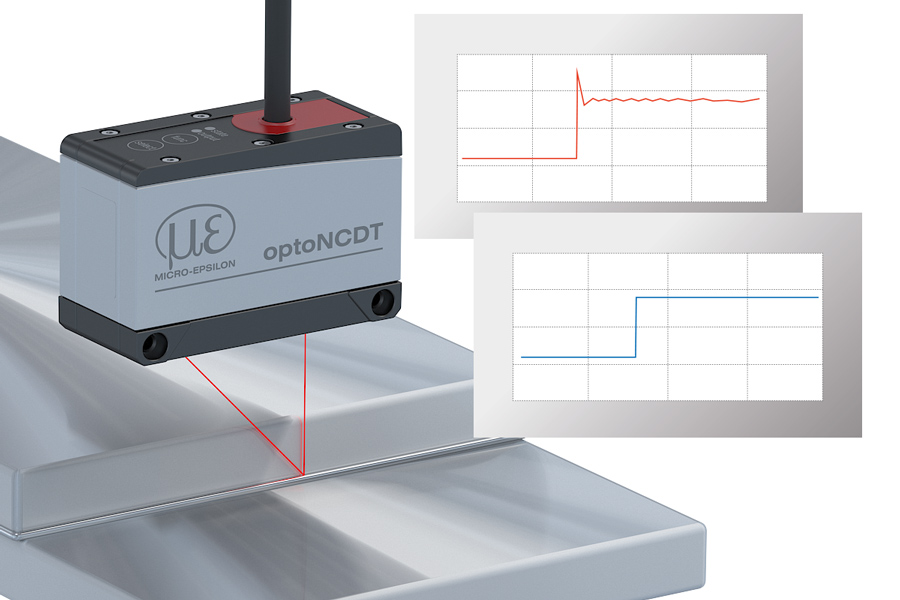

Hoogste stabiliteit dankzij intelligente signaaloptimalisatie
Voor het eerst is een tweestaps middeling van meetwaarden beschikbaar om het signaal te optimaliseren. Dit maakt een vloeiend signaal mogelijk bij randen en getrapte vormen. Met name voor snelle metingen van bewegende onderdelen zorgt de krachtige middeling voor een nauwkeurig signaalverloop.
Advanced Surface Compensation (geavanceerde oppervlaktecompensatie) - De intelligente belichtingsregeling voor veeleisende oppervlakken
De optoNCDT 1900 beschikt over met een intelligente oppervlakteregeling. Nieuwe algoritmen zorgen voor stabiele meetresultaten, zelfs op veeleisende oppervlakken met veranderende reflecties. Bovendien is de sensor extreem goed bestand tegen omgevingslicht en kan hij ook in sterk verlichte omgevingen worden gebruikt. Nieuwe algoritmen compenseren omgevingslicht tot 50.000 lux.

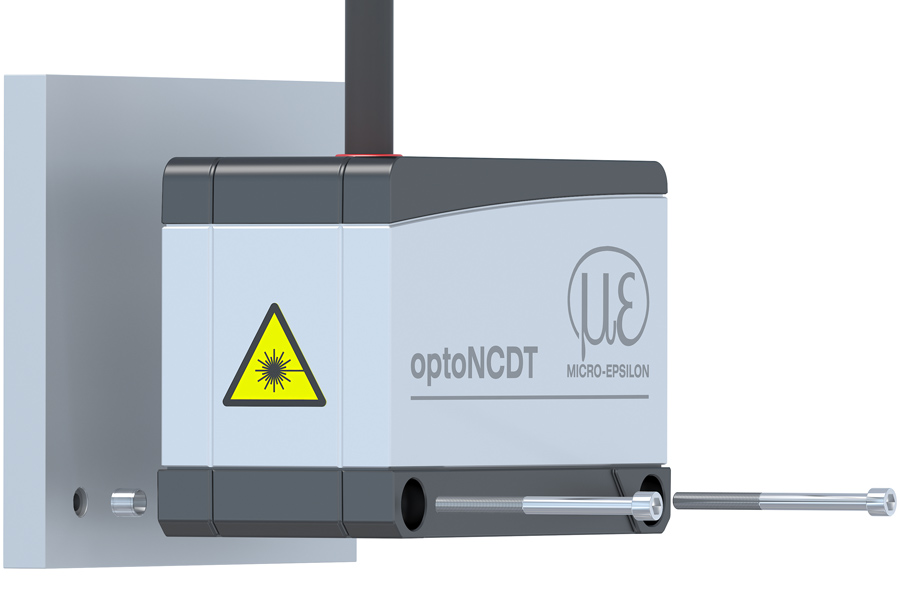

Eenvoudige installatie en ingebruikname
Door de sensor met behulp van pashulzen te monteren, wordt de sensor automatisch in de juiste positie uitgelijnd. Dit maakt zowel eenvoudige sensorvervanging als een nog hogere nauwkeurigheid bij het oplossen van meettaken mogelijk. Dankzij de compacte afmetingen kan de lasersensor ook in krappe ruimtes worden geïntegreerd.

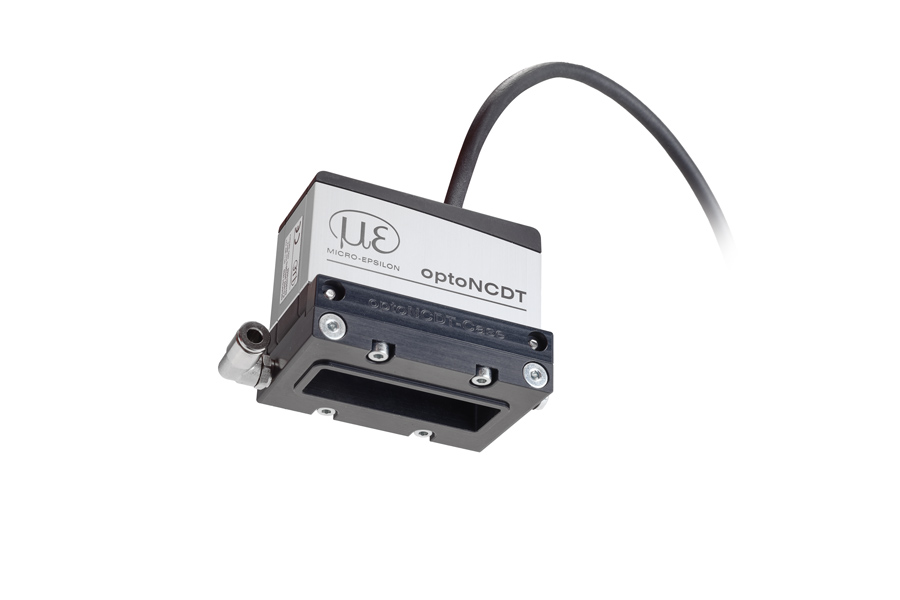

Beschermende behuizing met luchtspoeling en koeling
Voor de optoNCDT 1900 lasersensoren is een compacte beschermende behuizing beschikbaar die eenvoudig kan worden bevestigd. De beschermende behuizing is voorzien van een luchtspoeling voor reiniging van de beschermvensters. De luchtspoeling koelt tegelijkertijd de sensor. De beschermende behuizing omsluit de sensor niet volledig, aangezien de sensor zelf IP67-bescherming heeft.
Interface en signaalverwerkingseenheden
Moderne interfaces voor integratie in machines en systemen
De lasersensor beschikt over een RS422-interface en analoge uitgangen. De interfacemodules van Micro-Epsilon bieden ook EtherNet/IP en PROFINET.
