Kleursensorsystemen voor materiaal, oppervlak, troebelheid en glans

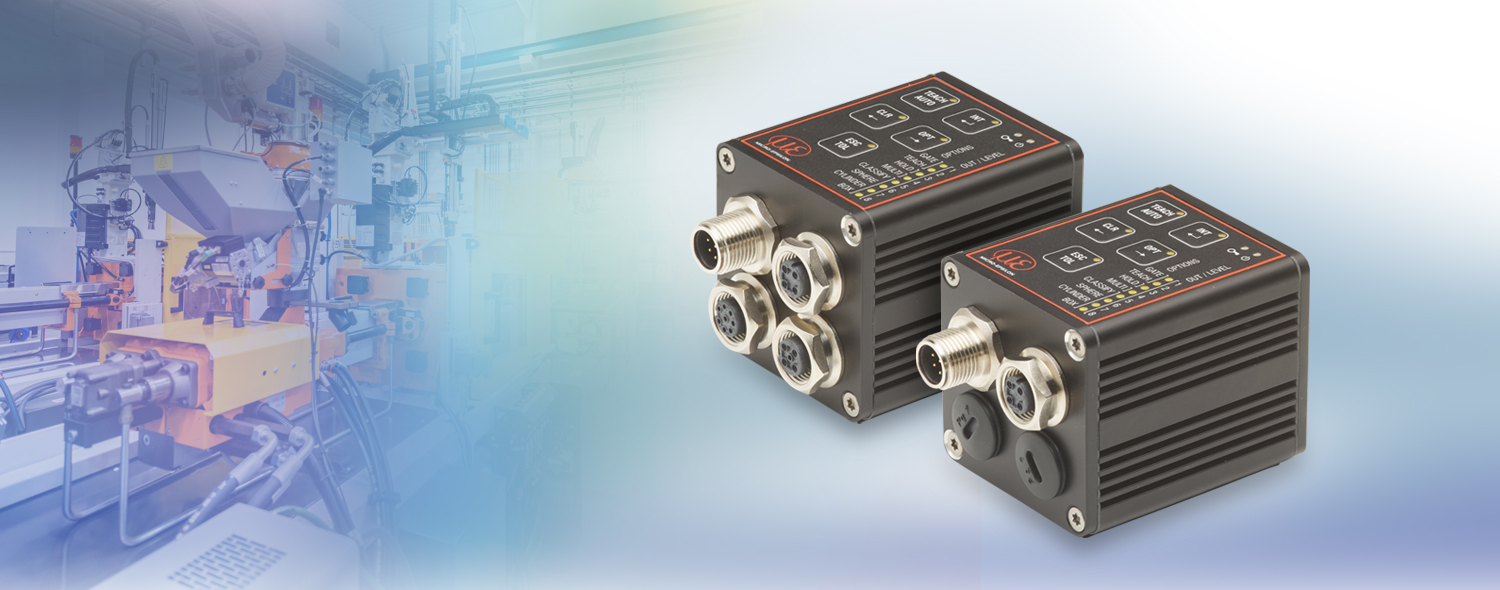

De colorSENSOR CFO is een nieuwe controller voor nauwkeurige kleurherkenning voor industriële meettaken. De CFO-serie onderscheidt zich door een hoge kleurnauwkeurigheid, state-of-the-art interfaces en intuïtieve bediening. De controller, verbonden met CFS-sensoren met geïntegreerde optische vezels, kan worden aangepast voor verschillende meettaken. De colorSENSOR CFO wordt gebruikt voor kleurherkenning op interne onderdelen zoals hoofdsteunen, bij verpakkingscontrole of bij kleursortering met kroonkurken, sluitingen of etiketten.
Kenmerken
- Hoge meetsnelheid tot 30 kHz voor dynamische processen
- Snelle uitvoer van meetwaarden (Lab/XYZ) tot 500 Hz
- Groot kleurgeheugen voor verschillende testbatches
- Nauwkeurige metingen met hoge kleurnauwkeurigheid ΔE ≤ 0,3
- Kleurruimte: XYZ, xyZ, L*a*b*; L*u*v* of u'v'L*
- Lichtbron: witte LED
- Ethernet, RS232-procesinterface en extra USB-poort voor CFO200
- Opties (100) voor CFO100: Ethernet, Modbus (TCP/RTU) + Gateway: PROFINET, Ethernet/IP en EtherCAT
- Robuuste aluminiumbehuizing
- Beschermingsgraad IP65
- Klantspecifieke kalibratie
- Gebruiksgemak via webinterface

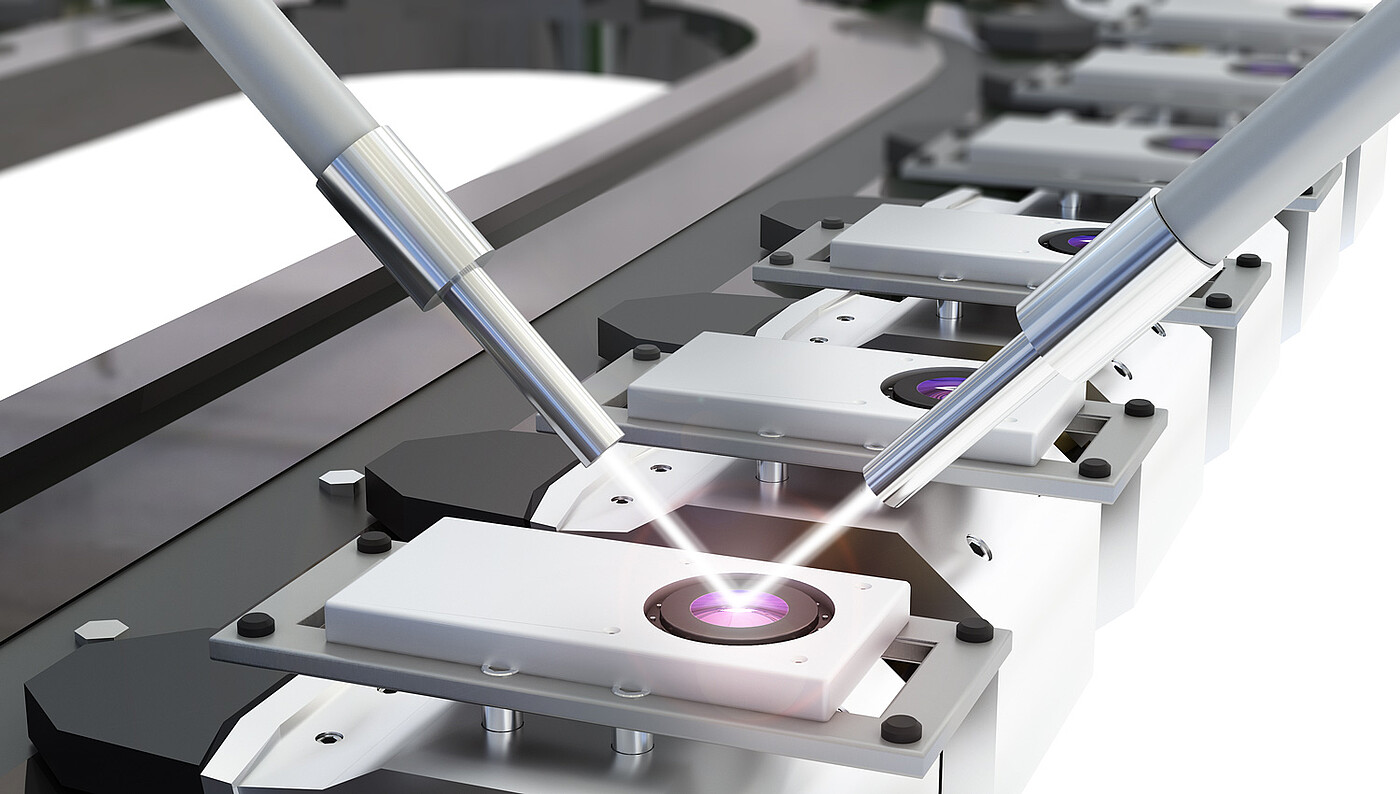

Hoogste nauwkeurigheid voor het onderscheiden van de kleinste kleurverschillen
De geavanceerde CFO-controller maakt het mogelijk om de kleinste kleurverschillen te detecteren. De krachtige lichtbron ervan, in combinatie met glasvezelsensoren, maakt het mogelijk om kleuren te onderscheiden op donkere oppervlakken, evenals op glanzende, reflecterende en gestructureerde metalen.

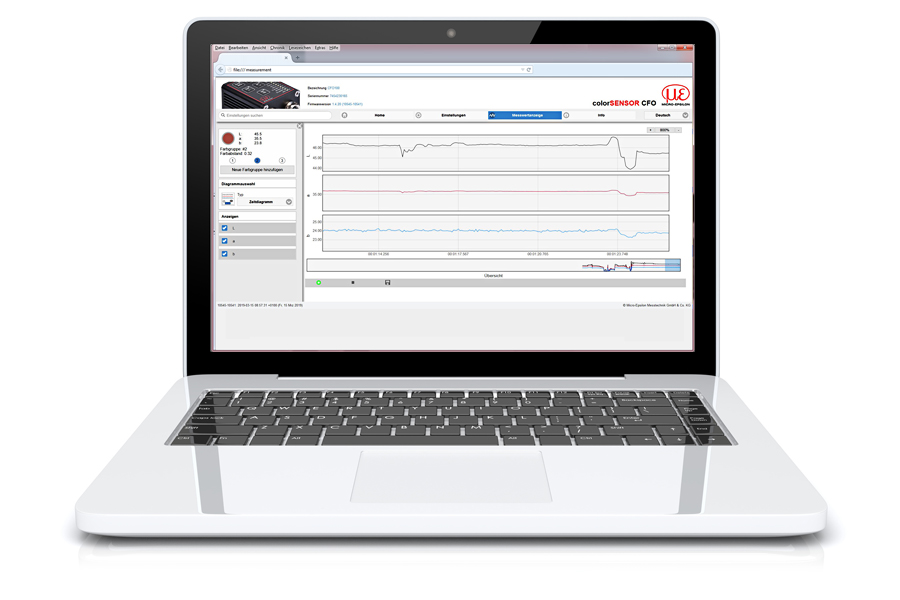

Intuïtieve bediening via webinterface
De geïntegreerde, intuïtieve webinterface vereenvoudigt de configuratie van het CFO-systeem. De sensor wordt via een Ethernet-interface op een pc aangesloten. De webinterface biedt weergave van meetwaarden en de mogelijkheid om bijvoorbeeld de belichting en meetfrequentie in te stellen en te configureren. Bovendien kan de sensor aan verschillende kleurgroepen en tolerantieruimtes voor elke kleur worden aangepast.

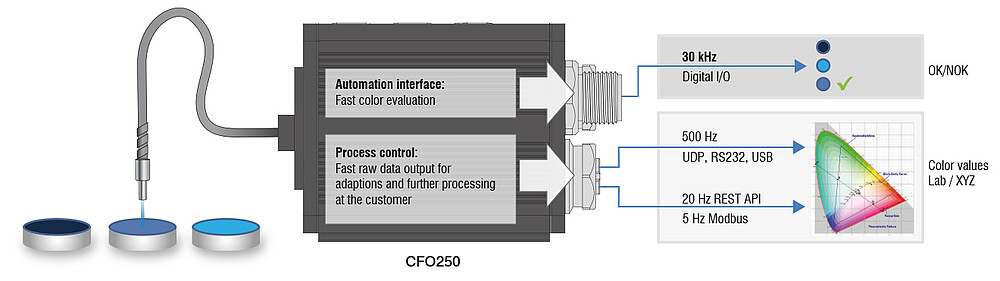

Snelle weergave van meetwaarden
De colorSENSOR CFO voert een interne evaluatie uit op basis van aangeleerde kleurwaarden tot 30 kHz en geeft het resultaat als output via digitale schakelsignalen. Bovendien kunnen de ruwe gegevens rechtstreeks naar een PLC of machinesysteem in Lab of XYZ worden verzonden met frequenties tot 500 Hz via een UDP-, RS232- of USB-interface. Dit kan continu of alleen on demand. Bijbehorende rand- of niveautriggers bepalen ook hoe lang of hoeveel meetwaarden er worden gegenereerd.

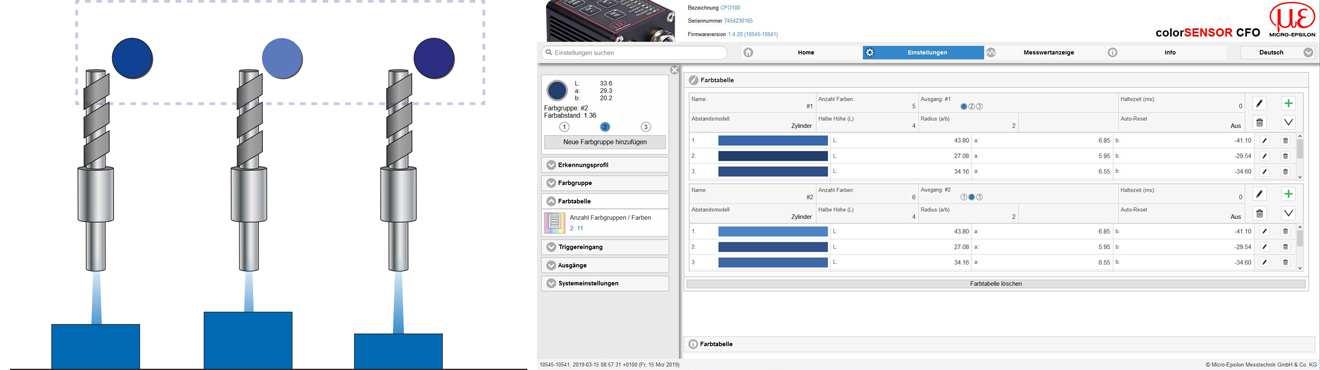

Krachtige multi-teach-functie
De multi-teach-functie maakt het mogelijk om geometrie-afhankelijke kleurvarianten in kleurgroepen te leren. Omdat de gedetecteerde kleuren variëren met verschillende afstanden tussen sensor en meetobject, kunnen deze kleurvarianten eenvoudig in een kleurgroep worden geprogrammeerd. Individuele kleurgroepen kunnen voor verschillende kleurtinten worden aangemaakt.

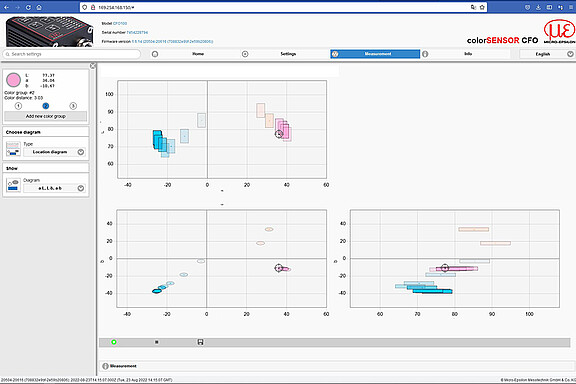

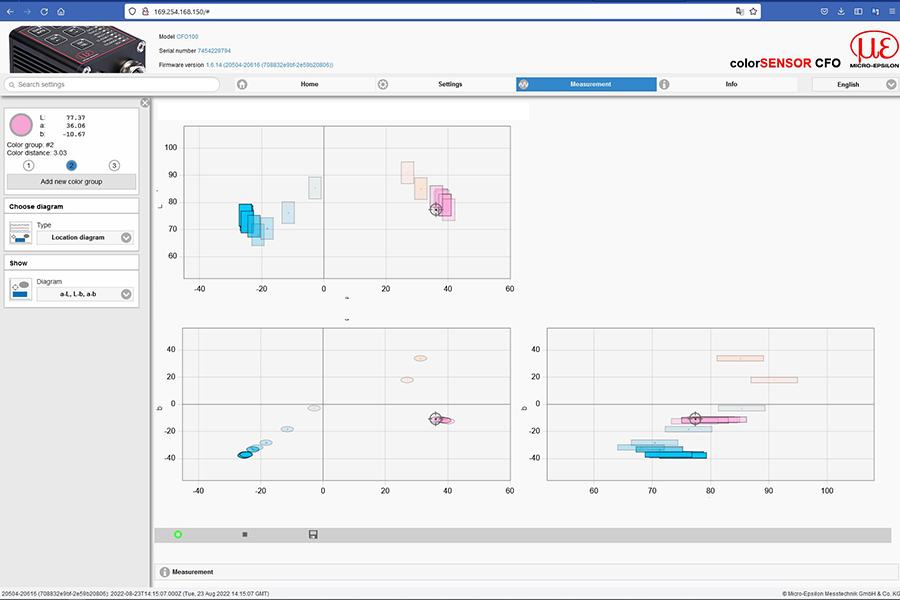

Klantspecifieke kalibratie
Om de herkenningsprestaties te verbeteren en afwijkende meetwaarden tussen meerdere sensoren voor een bepaalde configuratie te verminderen, kunnen klanten een klantspecifieke kalibratie voor de colorSENSOR CFO200 aanvragen. Daarbij worden de sensor en de controller gekalibreerd op het klantspecifieke referentiedoel in de gewenste meetopstelling. Een meetafwijking van Delta E < 1 tussen de afzonderlijke systemen kan worden bereikt. Door de kalibratie zijn de sensoren verwisselbaar en meten ze kleuren met vrijwel dezelfde Lab-waarden.
