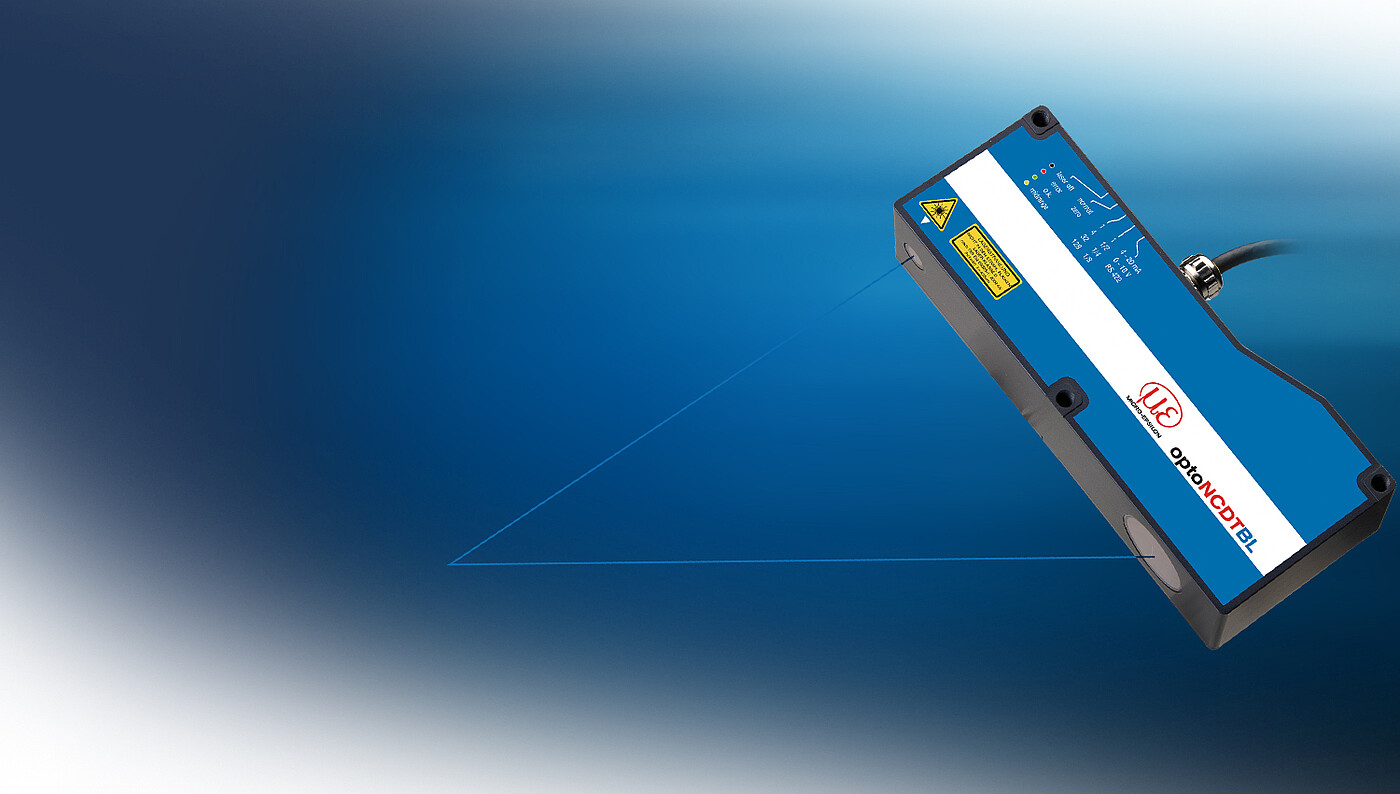

Blue Laser-triangulatiesensoren voor moeilijke oppervlakken
De optoNCDT BL-modellen zijn uitgerust met een blauwe laserdiode en worden gebruikt wanneer standaardsensoren met een rode laserdiode hun prestatielimieten bereiken. Vanwege de kortere golflengte dringt de blauwe laser niet door het doeloppervlak, waardoor een kleine lichtvlek op het oppervlak wordt geprojecteerd en stabiele en nauwkeurige resultaten worden verkregen Omdat Blue Laser-sensoren zijn uitgerust met een speciaal filter, zijn ze ongevoelig voor objecten met een hoge stralingsintensiteit, zoals gloeiende metalen. Blue Laser-sensoren worden bij voorkeur gebruikt voor metingen bij organische en (semi-)transparante objecten, evenals bij roodgloeiende metalen.
Zeer nauwkeurige Blue Laser-verplaatsingssensor

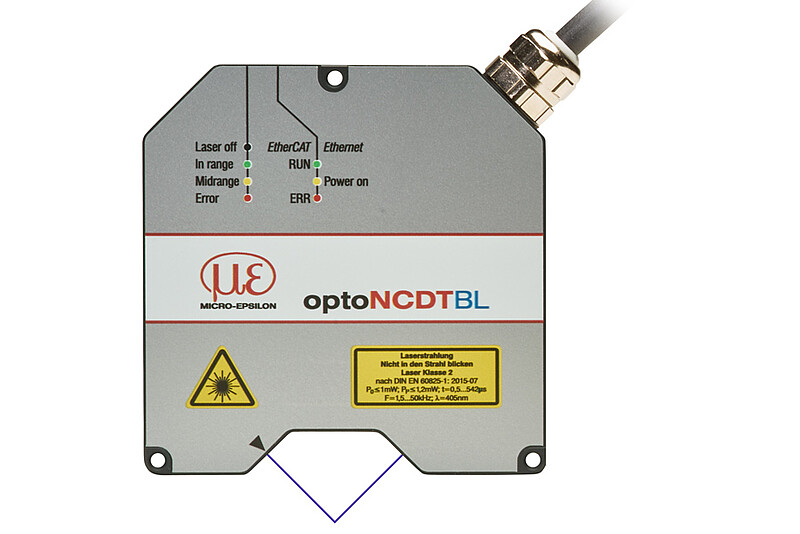

De optoNCDT2300-2DR is het nieuwe model in de optoNCDT 2300-serie met hoge prestaties. Het straalpad is ontworpen voor directe reflectie en is toepasbaar bij het meten van hoogglanzende, glanzende en reflecterende oppervlakken. Blue Laser-technologie van Micro-Epsilon en de optische configuratie resulteren in een lasersensor die extreem gevoelig is voor afstandsveranderingen, hetgeen zeer hoge meetnauwkeurigheden mogelijk maakt. Het nieuwe model wordt gebruikt in de productie van consumentenelektronica (bijv. smartphones, tablets en displays), industriële toepassingen en voor de productie en verwerking van halfgeleiders.
Gepatenteerde Blue Laser Technology
Meettaken met Blue Laser-sensoren op roodgloeiende objecten van meer dan 700 °C en transparante objecten zoals kunststoffen, lijm en glas zijn gepatenteerd door Micro-Epsilon. De optoNCDT Blue Laser-modellen bereiken een uitstekende signaalstabiliteit en daarmee nauwkeurige meetresultaten op deze oppervlakken.

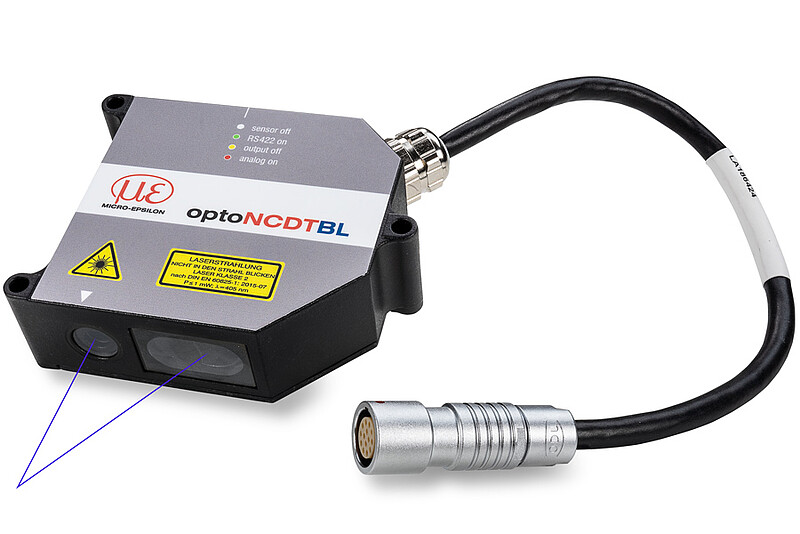

optoNCDT 1750BL Blue Laser-sensoren zijn ontworpen voor snelle verplaatsings-, afstands- en positiemetingen. Ze zijn uitgerust met nieuwe lenzen met hoge prestaties, laserbesturing en evaluatiealgoritmen om nauwkeurige metingen op verschillende oppervlakken en materialen te garanderen. De door Micro-Epsilon gepatenteerde Blue Laser Technology biedt doorslaggevende voordelen ten opzichte van lasersensoren met een rode diode. Aangezien de blauwe laserpunt het oppervlak niet penetreert, wordt het doel scherp afgebeeld op het sensorelement. Dit maakt een hoge resolutie en betrouwbare signaalstabiliteit mogelijk.
- Meetbereiken (mm): 20 | 200 | 500 | 750
- Instelbare meetfrequentie tot 7,5 kHz
- Lineariteit vanaf 12 µm
- Herhaalbaarheid max. 0,8 µm
- Analoge en digitale uitgang
- Compact ontwerp met geïntegreerde controller
- Realtime aanpassing aan veranderende oppervlakken (RTSC)
- Voorgedefinieerde en individuele voorinstellingen in de webinterface
De nieuwe Blue Laser Technology maakt het mogelijk dat de sensor absoluut nauwkeurig en betrouwbaar meet op gloeiende metalen en gloeiend silicium. De blauwviolet laser biedt hierbij doorslaggevende voordelen. Zelfs bij het meten van organische materialen zoals fineer, hout of huid draagt de blauwe laser bij aan de hoge nauwkeurigheid. Hoewel het een hogere stabiliteit biedt, penetreert het blauwe laserlicht het meetobject niet dankzij de kortere golflengte van de blauwviolet laser.

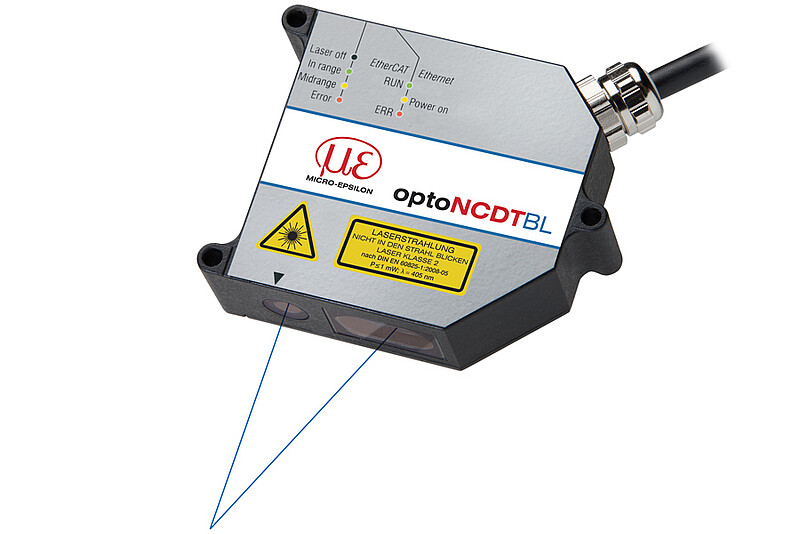

De high-end optoNCDT 2300BL-serie werkt met een meetfrequentie tot 49 kHz en is daarom ideaal voor nauwkeurige metingen van snel bewegende objecten. Omdat de controller volledig in de sensorbehuizing is geïntegreerd, is de sensor ideaal voor installatie in beperkte ruimtes.
De bediening vindt plaats via een webinterface die via een Ethernet-interface wordt aangestuurd. Deze webinterface maakt het mogelijk om instellingen te maken voor de verwerking van meetwaarden en signalen, zoals piekselectie, filter- en maskeringsfuncties voor het videosignaal.
- Meetbereik (mm): 2 | 5 | 10 | 50
- Lineariteit vanaf 0,6 µm
- Resolutie max. 0,03 µm
- Instelbare meetfrequentie tot 49,140 kHz
- Geïntegreerde controller
- Uitgangen: Ethernet, EtherCAT, RS422, Profinet, EtherNet/IP
- Analoge uitgang via C-Box
- Snelle aanpassing aan snel veranderende oppervlaktetypen dankzij Advanced RTSC
- Data sheet optoNCDT 2300BL (pdf, 2.76 MB)
- Setup Guide optoNCDT 2300 (pdf, 1.07 MB)
- Operating Instructions optoNCDT 2300 (pdf, 13.83 MB)
- Setup Guide 1-Channel RS422/USB Converter IF2001/USB (pdf, 1.13 MB)
- Frequently asked questions about Java (pdf, 762.63 KB)
- CAD file 3D-model "ILD2300", STEP (zip, 730.32 KB)
- CAD file 3D-model: Protection housing optoNCDT 17x0 /23x0 - Size S, STEP (zip, 496.43 KB)
- CAD file 3D-model: Protection housing - optoNCDT 17x0 /23x0 Size M, STEP (zip, 1.21 MB)
- optoNCDT 23x0 EtherCAT XML (V1.9) (zip, 1.11 MB)
- MEDAQLib V5.5.0 (zip, 23.09 MB)

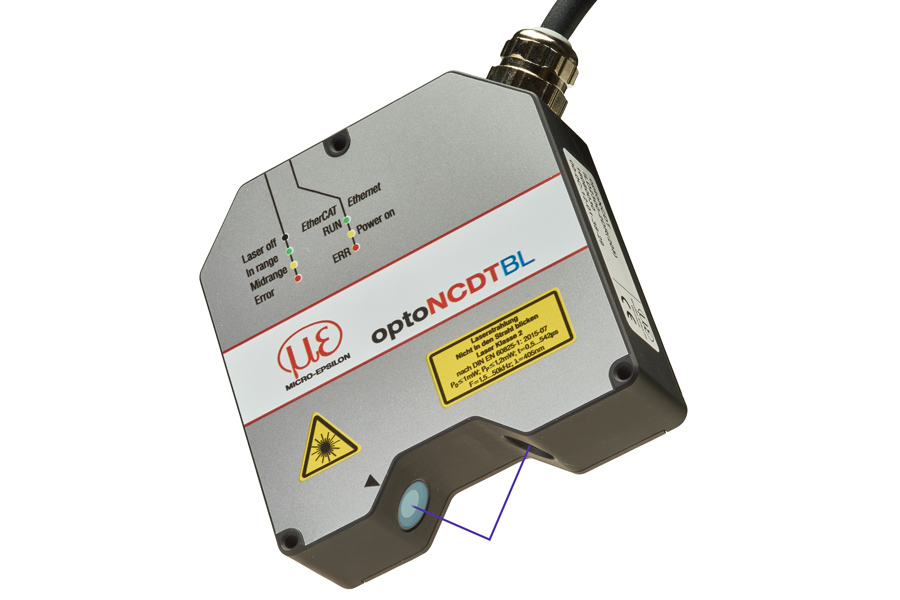

De optoNCDT 2300-2DR-lasertriangulatiesensor met hoge nauwkeurigheid is ontworpen voor metingen op reflecterende en glanzende doelen. Dankzij het blauwe laserlicht is het meetsignaal extreem stabiel, d.w.z. de sensor meet tot in het nanometerbereik. Een extreem kleine laserpunt maakt betrouwbare detectie van zeer kleine objecten mogelijk.
De sensor wordt bijvoorbeeld ingezet voor diktemeting van vlak glas, montagebewaking van extreem kleine onderdelen en voor afstandsmetingen op gegloeid glas.
De bediening vindt plaats via een webbrowser die via een Ethernet-interface wordt aangestuurd. Deze interface maakt het mogelijk instellingen te maken voor de verwerking van meetwaarden en signalen, zoals piekselectie, filter- en maskeringsfuncties voor videosignalen.
- Meetbereik 2 mm
- Lineariteit 0,6 µm
- Resolutie 30 nm
- Instelbare meetfrequentie tot 49 kHz
- Geïntegreerde controller
- In/uit: RS422, Ethernet, EtherCAT, Profinet, EtherNet/IP
- Analoge uitgang via C-Box/2A
- Snelle aanpassing aan snel veranderende oppervlaktetypen met behulp van Advanced RTSC
